BP156 दबाव ट्रांसमीटर
BP156 दबाव ट्रांसमीटर एक लागत प्रभावी समाधान है जिसे विशेष रूप से वायु कंप्रेसर और प्रशीतन उपकरण के लिए विकसित किया गया है।नवीनतम तकनीक को शामिल करने और एक उच्च प्रदर्शन ट्रांसमीटर सर्किट की विशेषता स्वतंत्र रूप से हमारी कंपनी द्वारा विकसित, यह ट्रांसमीटर कॉम्पैक्ट आयाम, मजबूत नमी प्रतिरोध, और उत्कृष्ट विरोधी विद्युत चुम्बकीय हस्तक्षेप क्षमताओं प्रदान करता है।अर्ध-तैयार उत्पाद, और तैयार उत्पाद स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।
उत्पाद की विशेषताएं
- स्टेनलेस स्टील के निर्माण के साथ व्यापक माप सीमा
- कई दबाव इंटरफ़ेस विन्यास उपलब्ध
- कॉम्पैक्ट और हल्के डिजाइन
- समायोज्य शून्य और पूर्ण पैमाने पर कैलिब्रेशन
- सभी स्टेनलेस स्टील संरचना के साथ उच्च परिशुद्धता
आवेदन
- गैर संक्षारक गैसों और तरल पदार्थों का दबाव माप 316L स्टेनलेस स्टील का उपयोग करके
- समुद्री और विमानन उद्योग के अनुप्रयोग
- पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान सहित औद्योगिक प्रक्रियाएं
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
प्रदर्शन मापदंड
| पैरामीटर | विनिर्देश |
|---|
| माप सीमा | 0kPa ~ 10kPa...5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g, 55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
आउटपुट सिग्नल विनिर्देश
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | | 3 तार |
0/1~5V
0/1~10V
0.5~4.5V | 5 वीडीसी | |
चयनित उदाहरण
ऑर्डर करने की जानकारी
ऑर्डर करने के लिए महत्वपूर्ण टिप्स
- यह सुनिश्चित करें कि मापा गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है
- धमाका प्रतिरोधी प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं
- एलसीडी या एलईडी डिस्प्ले वाले ट्रांसमीटरों के लिए, बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए
- बिजली सुरक्षा उपकरण स्थापित करें और विश्वसनीय संचालन के लिए उचित ग्राउंडिंग सुनिश्चित करें
- -20oC से नीचे के ऑपरेटिंग तापमान के लिए, फ्लोरो रबर के बजाय EPDM ओ-रिंग सील का चयन करें
- डिफ़ॉल्ट केबल लंबाई 1.5 मीटर (पॉलीथीन सामग्री) है; यदि आवश्यक हो तो वैकल्पिक सामग्री निर्दिष्ट करें
- मजबूत कंपन, प्रभाव बल, या विद्युत चुम्बकीय हस्तक्षेप सहित विशेष आवश्यकताओं के बारे में हमें सूचित करें
आदेश मार्गदर्शिका
बीपी15एक्स।

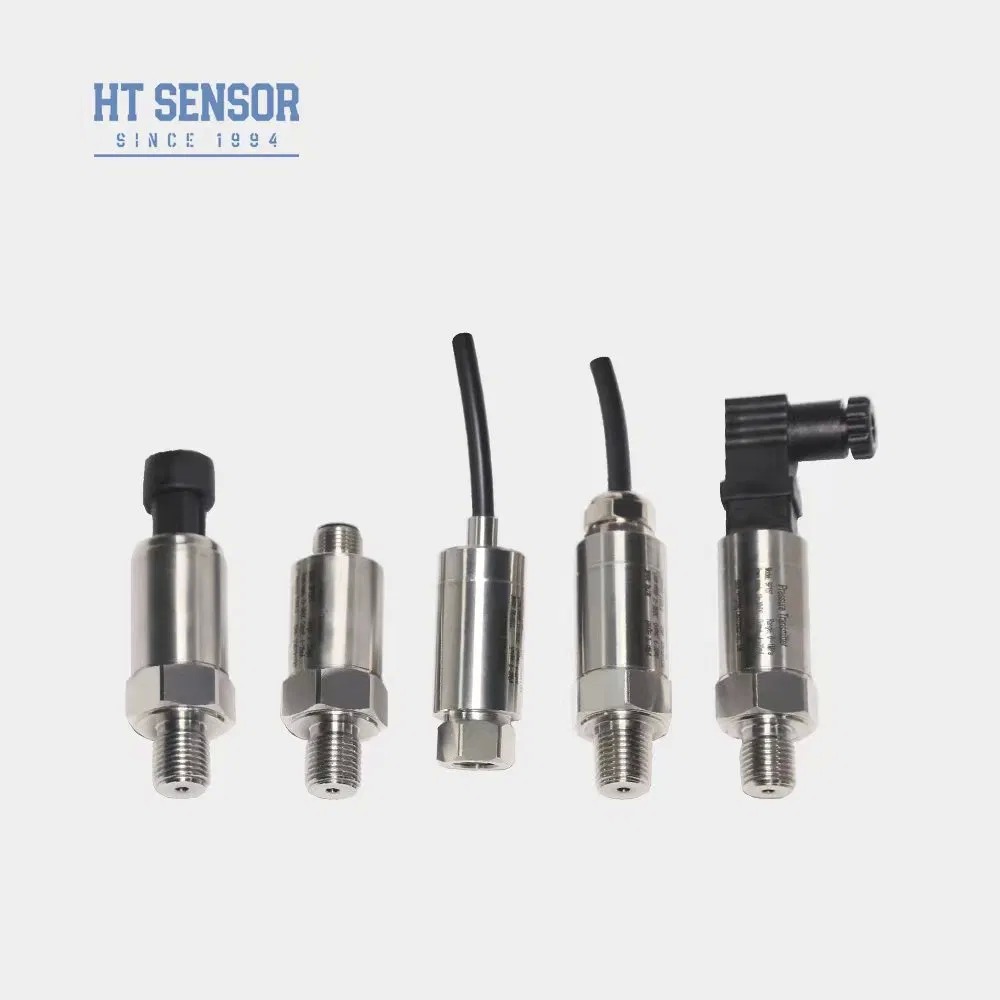

| कोड | रूपरेखा निर्माण |
|---|
| 5 | पैकर्ड प्लग |

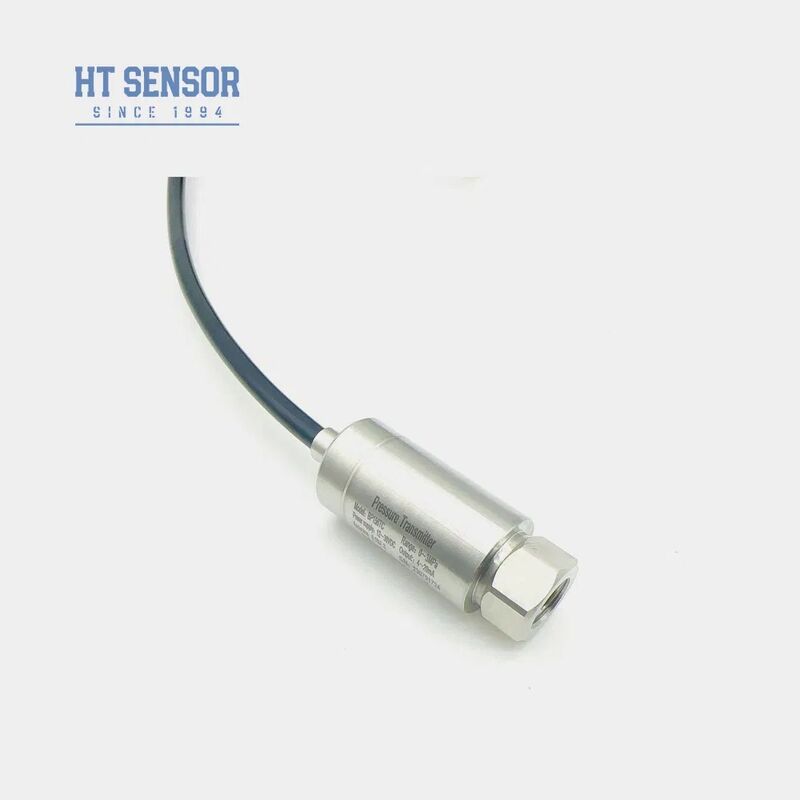

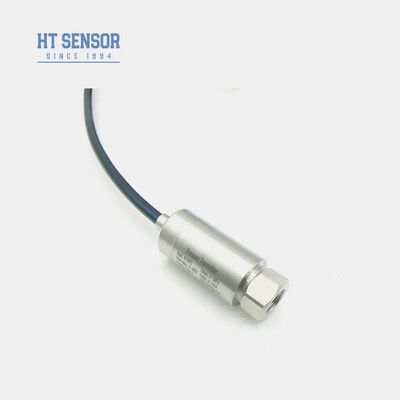

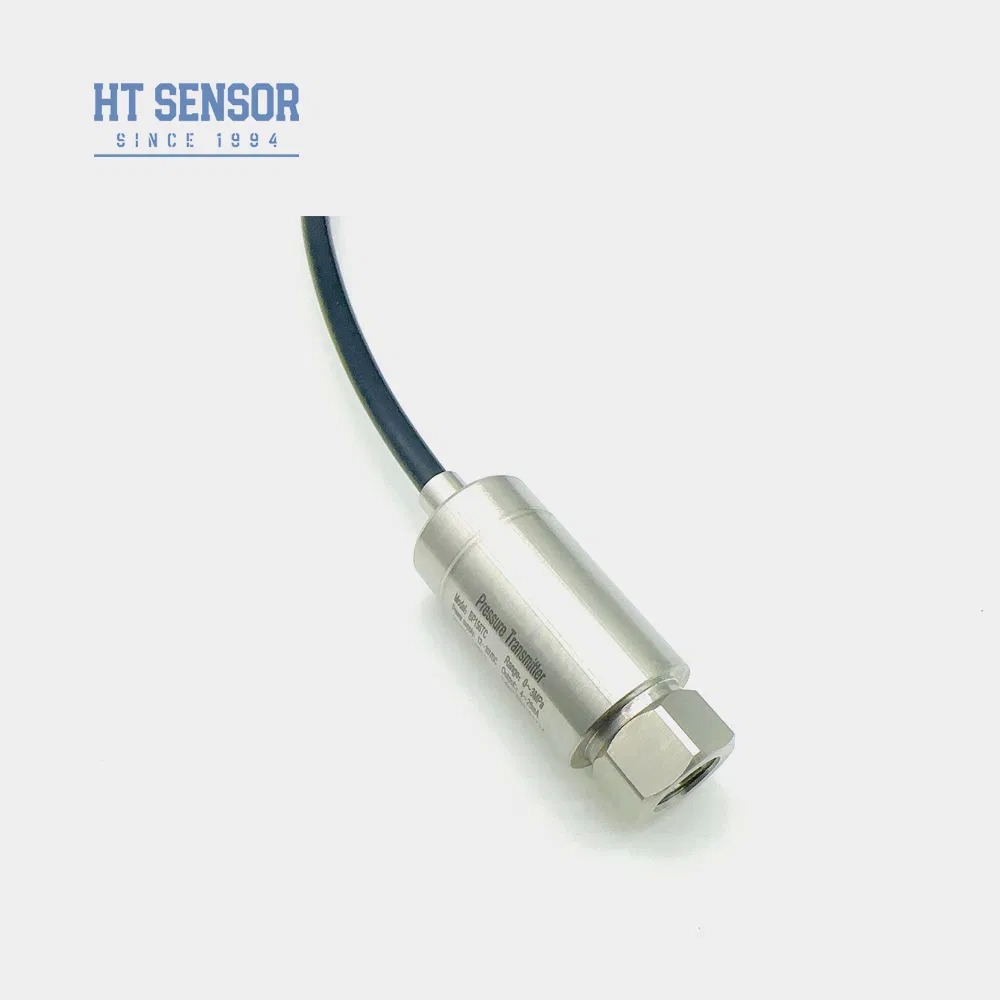

| 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर |
| 7 | मिनी हिरश्मान कनेक्टर |
| 8 | बड़ा हिरश्मान कनेक्टर |
| कोड | विद्युत आपूर्ति |
|---|
| डी1 | 24 वीडीसी |
| डी2 | 5 वीडीसी |
| डी3 | अन्य |
| कोड | आउटपुट सिग्नल |
|---|
| S1 | 4~20mADC |
| S2 | 1~5 वीडीसी |
| S3 | 0~5 वीडीसी |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10 वीडीसी |
| S7 | 0.5~4.5 वीडीसी |
| कोड | दबाव कनेक्शन |
|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | अन्य ((¢50.4 फ्लैंज) |
| कोड | विद्युत कनेक्शन |
|---|
| बी1 | हर्शमैन |
| बी2 | पीजी7 |
| B3 | केबल सील आउटलेट 1.5 मीटर |
| B4 | अन्य |
| कोड | दबाव प्रकार |
|---|
| जी | गेज दबाव |
| ए | पूर्ण दबाव |
| एस | सीलबंद संदर्भ दबाव |
अक्सर पूछे जाने वाले प्रश्न
आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
हां, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
आपकी उत्पादन क्षमता कितनी है?
हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
सामान्य प्रसव की अवधि क्या है?
मानक मॉडल के लिए 5 से 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद टीम 24 घंटे के भीतर अपने सवालों का जवाब देंगे। पीसी नेटवर्क के माध्यम से दूरस्थ निर्देश हमेशा उपलब्ध है।
