| प्रमाणन: | No |
|---|---|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 30 |
| प्रतिरूप संख्या।: | बीटीआईपीई | उत्पादन में संकेत: | एनालॉग प्रकार |
|---|---|---|---|
| उत्पादन प्रक्रिया: | सामान्य वायरवाउंड | सामग्री: | स्टेनलेस स्टील |
| मापने का माध्यम: | तापमान | आईपी रेटिंग: | आईपी65 |
| संवेदनशील मूल: | PT100 | तापमान की रेंज: | -55~200 |
| उत्पादन: | 4-20mA | माप श्रेणी: | -55~1200ºC |
| शुद्धता: | ±0.5% (टाइप) ±1% (अधिकतम) | repeatability: | ± 0.03% (टाइप।) ± 0.05% एफएस (अधिकतम।) |
| हिस्टैरिसीस: | ± 0.03% (टाइप।) ± 0.05% एफएस (अधिकतम।) | दीर्घकालिक स्थिरता: | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| वज़न: | ~0.5 किग्रा | ||
| प्रमुखता देना: | IP68 PT100 तापमान ट्रांसमीटर,औद्योगिक PT1000 तापमान सेंसर,ओईएम डिजिटल तापमान ट्रांसमीटर |
||

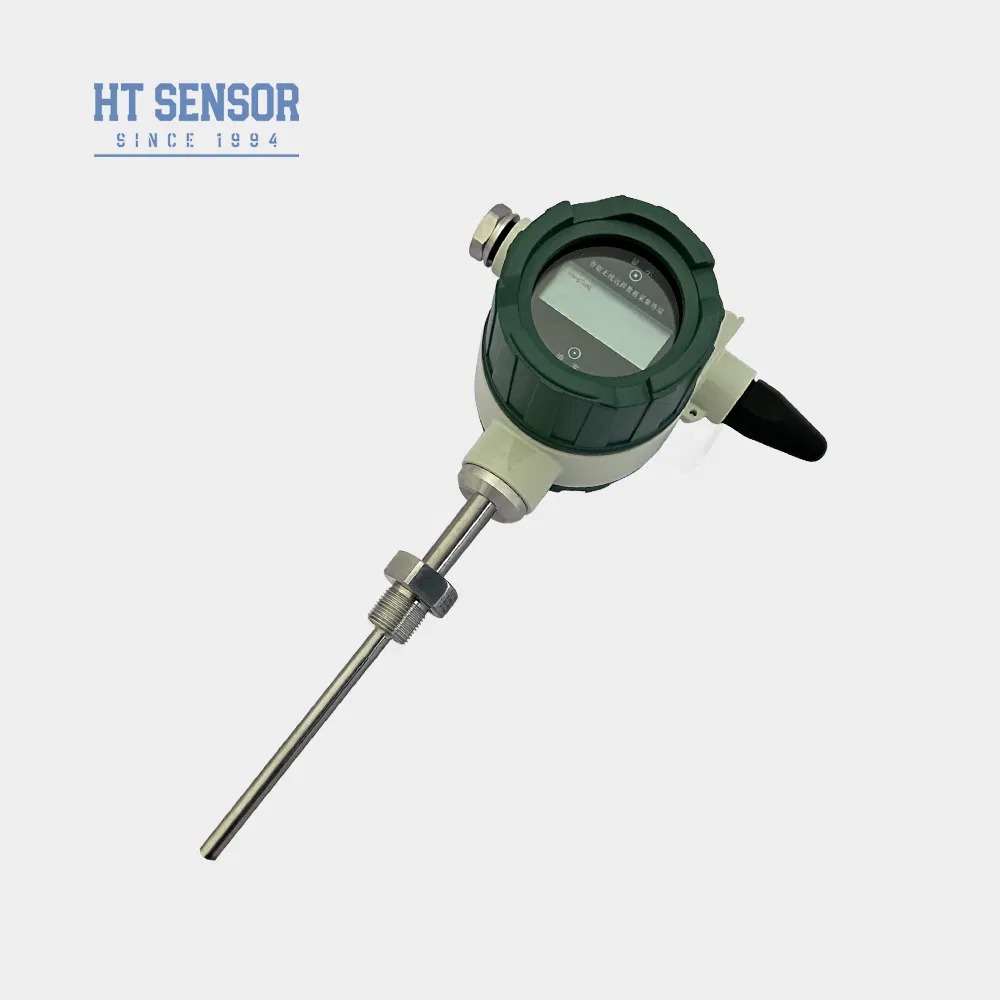

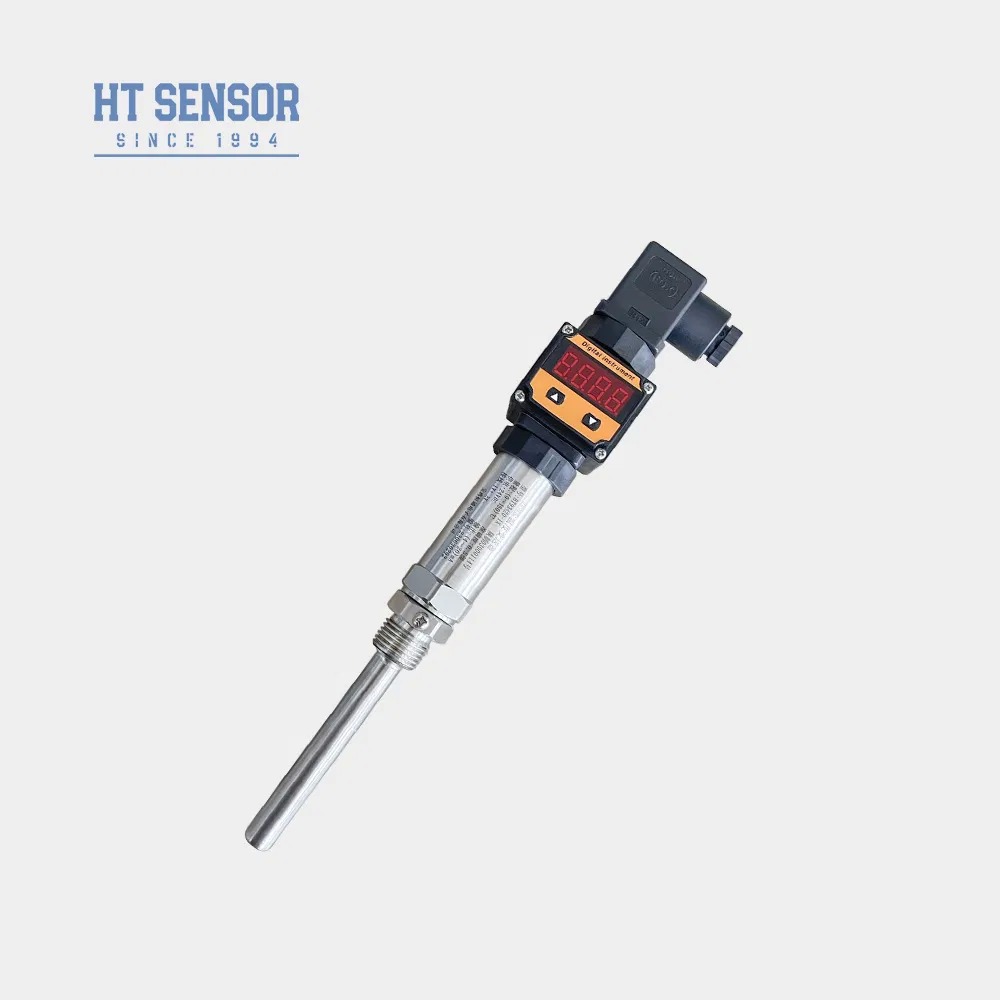

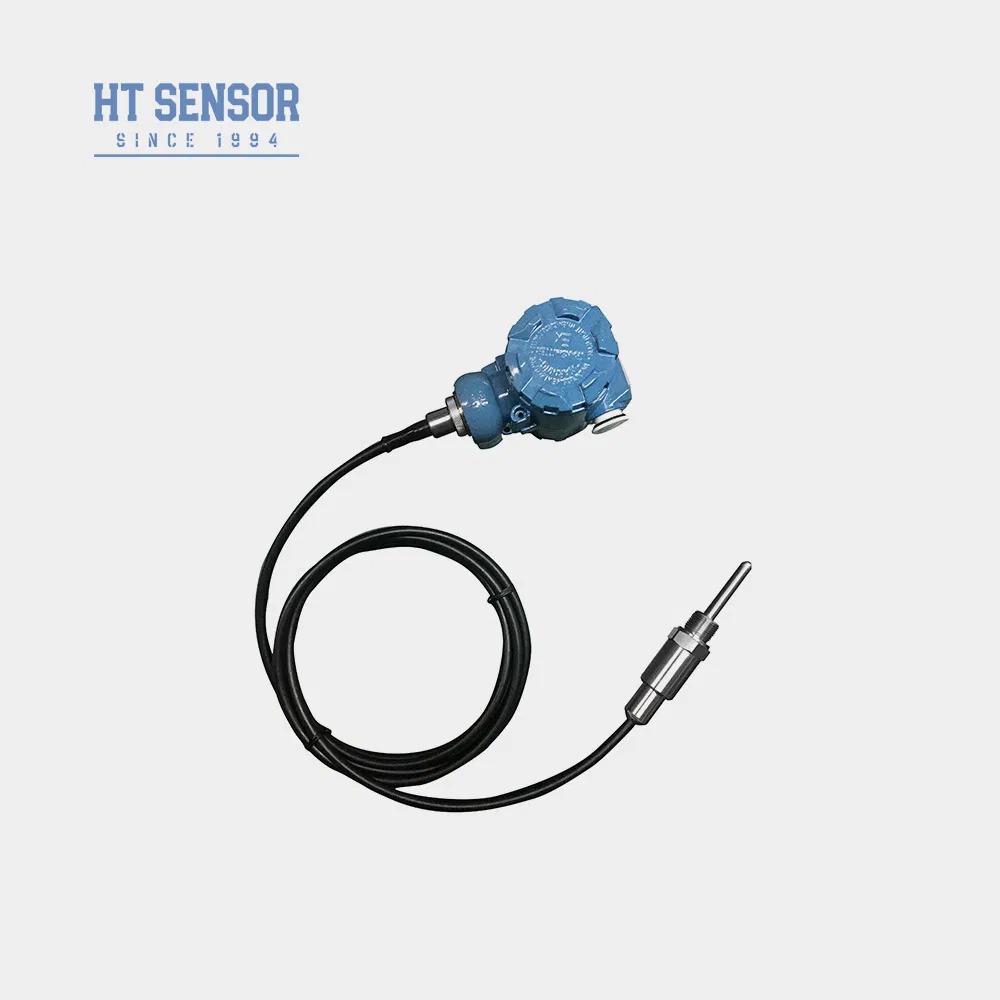

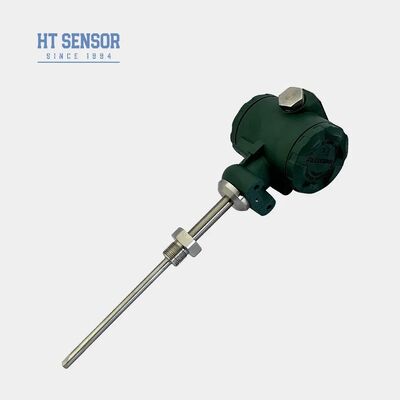

BT93420 तापमान संकेतक ट्रांसमीटर एक समर्पित तापमान मॉड्यूल का उपयोग करता है जो विभिन्न प्रकार के थर्मोकपल्स और प्रतिरोध तापमान डिटेक्टर (RTDs) पर रैखिक सुधार करता है,मानक एनालॉग सिग्नल आउटपुट करनायह उपकरण उच्च सटीकता, उत्कृष्ट स्थिरता, मजबूत विरोधी हस्तक्षेप क्षमता, जल प्रतिरोध, विस्फोट-सबूत डिजाइन, उच्च तापमान प्रतिरोध और झटके प्रतिरोध प्रदान करता है।यह स्वचालित तापमान नियंत्रण और निगरानी को सक्षम करने के लिए नियंत्रण प्रणालियों के साथ निर्बाध रूप से एकीकृत करता है.
| माप सीमा | -55~1200 डिग्री सेल्सियस |
| सटीकता @ 25oC | ±0.5% (सामान्य) ±1% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| परिचालन तापमान | -30 से 80oC |
| भंडारण तापमान | -40 से 100 डिग्री सेल्सियस |
| आवास सामग्री | 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| अधिकतम तापमान | नामित तापमान सीमा का 120% |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.5 किलो |
टर्मिनल बॉक्स
| कोड | रूपरेखा निर्माण |
|---|---|

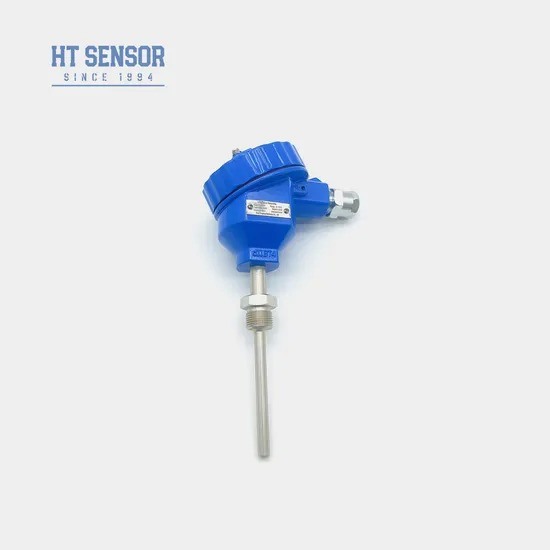

| मैं | नीला टर्मिनल बॉक्स |
| II | 2088 आवास |
| III | 2088+एलईडी |
| IIIA | 3051+एलईडी |
| कोड | विद्युत आपूर्ति |
|---|---|
| डी1 | 24 वीडीसी |
| डी2 | अन्य |
| कोड | आउटपुट सिग्नल |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5 वीडीसी |
| S3 | 0~5 वीडीसी |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10 वीडीसी |
| कोड | दबाव कनेक्शन |
|---|---|
| J1 | M27X2 पुरुष |
| J2 | अन्य |
| कोड | सम्मिलन गहराई |
|---|---|
| L | वास्तविक सम्मिलन गहराई |
