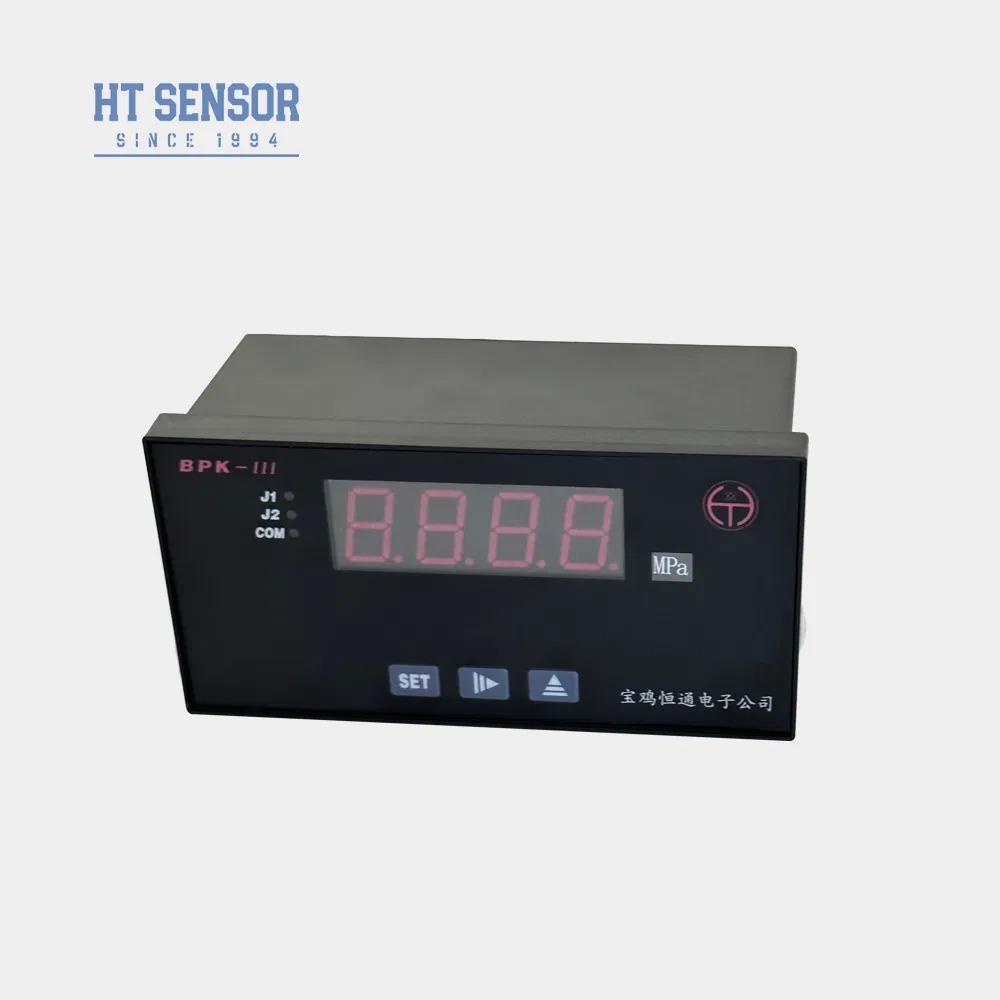

BPK-IV प्रेशर गेज/स्विच
औद्योगिक उपकरण अनुप्रयोगों के लिए नियंत्रक कार्यक्षमता के साथ काले प्लास्टिक सामग्री के डिस्प्ले।
उत्पाद का अवलोकन
बीपीके-IV श्रृंखला नियंत्रक औद्योगिक सेटिंग्स में विभिन्न स्वचालित नियंत्रण अनुप्रयोगों के लिए प्रदर्शन, नियंत्रण और संचरण कार्यों को जोड़ते हैं।
प्रमुख विशेषताएं
- आरटीडी, थर्मोकपल और मानक संकेतों सहित कई इनपुट सिग्नल विकल्प
- गैर-रैखिक संकेतों और रैखिक संकेत सेट करने की क्षमता के लिए डिस्प्ले स्कोप कैलिब्रेशन
- 12-बिट रिज़ॉल्यूशन और समायोज्य दायरे के साथ अलग-थलग ट्रांसमिशन आउटपुट
- दो रिले आउटपुट उच्च/निम्न, उच्च/उच्च-उच्च या निम्न/निम्न-निम्न अलार्म क्रियाओं के लिए विन्यस्त
तकनीकी विनिर्देश
विद्युत आपूर्ति:220VAC / 24VDC (±10%)
परिचालन वातावरणः0~50°C परिवेश का तापमान; ≤85% सापेक्ष आर्द्रता; गैर संक्षारक गैस वातावरण
इनपुट सिग्नल पैरामीटर
| इनपुट सिग्नल कोड |
इनपुट सिग्नल |
प्रदर्शित करने का दायरा |
संकल्प |
सटीकता |
इनपुट प्रतिबाधा |
| 00 | टी टी सी | 0~400°C | 1°C | 0.2% | 100K |
| 01 | आर टी सी | 0~1600°C | 1°C | 0.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 0.2% | 100K |
| 03 | WRe3-WRe25 टीसी | 0~2300°C | 1°C | 0.2% | 100K |
| 04 | बी टीसी | 350 से 1800°C | 1°C | 0.2% | 100K |
| 05 | एस टी सी | 0~1600°C | 1°C | 0.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 0.2% | 100K |
| 07 | ई टी सी | 0~900°C | 1°C | 0.2% | 100K |
| 08 | Pt100 आरटीडी | -200~600.0°C | 0.1°C | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50° से 150°C | 0.1°C | 0.2% | (0.2mA) |
| 10 | 0~375Ω दूरस्थ दबाव | -1999 से 9999 तक अनुकूलन योग्य | 16बिट ए/डी नमूना | 0.2% | (0.2mA) |
| 11 | 0~75mV धारा विभाजक | | | 0.1% | 100K |
| 12 | 0~30mV | | | 0.1% | 100K |
| 13 | 0~5V मानक संकेत | | | 0.1% | 100K |
| 14 | 1 से 5 वी मानक संकेत | | | 0.1% | 100K |
| 15 | 0~10V मानक संकेत | | | 0.1% | 100K |
| 16 | 0~10 mA मानक संकेत | | | 0.1% | 20Ω |
| 17 | 0~20 mA मानक संकेत | | | 0.1% | 20Ω |
| 18 | 4 ~ 20 mA मानक संकेत | | | 0.1% | 20Ω |
एनालॉग वर्तमान आउटपुट
| आउटपुट सिग्नल प्रसारित करना |
वर्तमान आउटपुट |
प्रसारण का दायरा |
पृथक वोल्टेज |
अधिकतम संकल्प |
सटीकता |
लोड क्षमता |
ओपन सर्किट वोल्टेज |
| 00 | 4~20 एमए | मानक वर्तमान संकेत के दायरे के भीतर डेटा प्रेषित करें | 1500V | 12 बिट्स | 00.3% | ≤500Ω | 15V |
| 01 | 0~20mA | | | | | |
यह उत्पाद या तो 4 ~ 20 mA या 0 ~ 20 mA आउटपुट वर्तमान संकेतों के साथ निर्मित है।कस्टम आदेश उपलब्ध हैं या उपयोगकर्ता 1 ~ 5V के लिए बाहरी प्रतिरोध (250Ω या 500Ω) कनेक्ट कर सकते हैं, 0~5V, या 0~10V वोल्टेज रूपांतरण (प्रतिरोध सटीकता सीधे आउटपुट वोल्टेज सटीकता को प्रभावित करता है) ।
रिले आउटपुट विनिर्देश
| वोल्टेज |
अधिकतम धारा (प्रतिरोध भार) |
अधिकतम करंट (इंडक्टिव लोड) |
रिले जीवन |
| 250V/120V | 3 ए एसी / 2 ए डीसी | 0.3A AC / 0.2A DC | >100,000 चक्र |
| 120V/48V | 4 ए एसी / 3 ए डीसी | 0.4 ए एसी / 0.3 ए डीसी |
| < 48 वी | 5 ए एसी / 4 ए डीसी | 0.5A AC / 0.4A DC |
अतिरिक्त विशेषताएं
- ट्रांसमीटर संचालन के लिए बाहरी DC24V/30mA बिजली की आपूर्ति
- थर्मोकपल सेंसरों के लिए स्वचालित तापमान मुआवजा
- डिस्कनेक्शन सुरक्षा कार्यक्षमता
मॉडल आयाम
| मॉडल |
रूपरेखा आयाम |
पैनल आउटपुट आयाम (मिमी) |
नोट्स |
| BPK-IIIS1 | 160×80×80 (क्षैतिज) | 152 + 0.8 × 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (क्षैतिज) | 92 + 0.7 × 44 + 0.5 | |
| BPK-IIIN1 | 80×160×80 (वर्टिकल) | 76 + 0.7 × 152 + 08 | |
| बीपीके-IIIN2 | 48×96×112 (वर्टिकल) | 44 + 0.5 × 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 (वर्ग) | 92 + 0.7 × 92 + 0.7 | |
| BPK-IIIF2 | 48×48×108 (वर्ग) | 44+0.5×44+05 | J2 रिले के बिना J2 अलार्म लैंप के साथ |
| BPK-IIIF3 | 72×72×112 | 67 + 0.7 × 67 + 0.7 | |
अक्सर पूछे जाने वाले प्रश्न
आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
हां, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवाएं प्रदान करते हैं।
आपकी उत्पादन क्षमता कितनी है?
हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, जिससे हम बड़े पैमाने पर ऑर्डर आवश्यकताओं को पूरा कर सकते हैं।हम उत्पादन और वितरण अनुसूची के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने की सलाह देते हैं.
सामान्य प्रसव की अवधि क्या है?
मानक मॉडलों के लिए 5-8 कार्यदिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
बल्क ऑर्डर या दीर्घकालिक साझेदारी के लिए उपलब्ध छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
शिपमेंट की तारीख से 24 महीने की वारंटी. हमारी बिक्री के बाद की टीम 24 घंटे के भीतर पूछताछ का जवाब देती है, दूरस्थ पीसी नेटवर्क समर्थन के साथ हमेशा उपलब्ध है.
