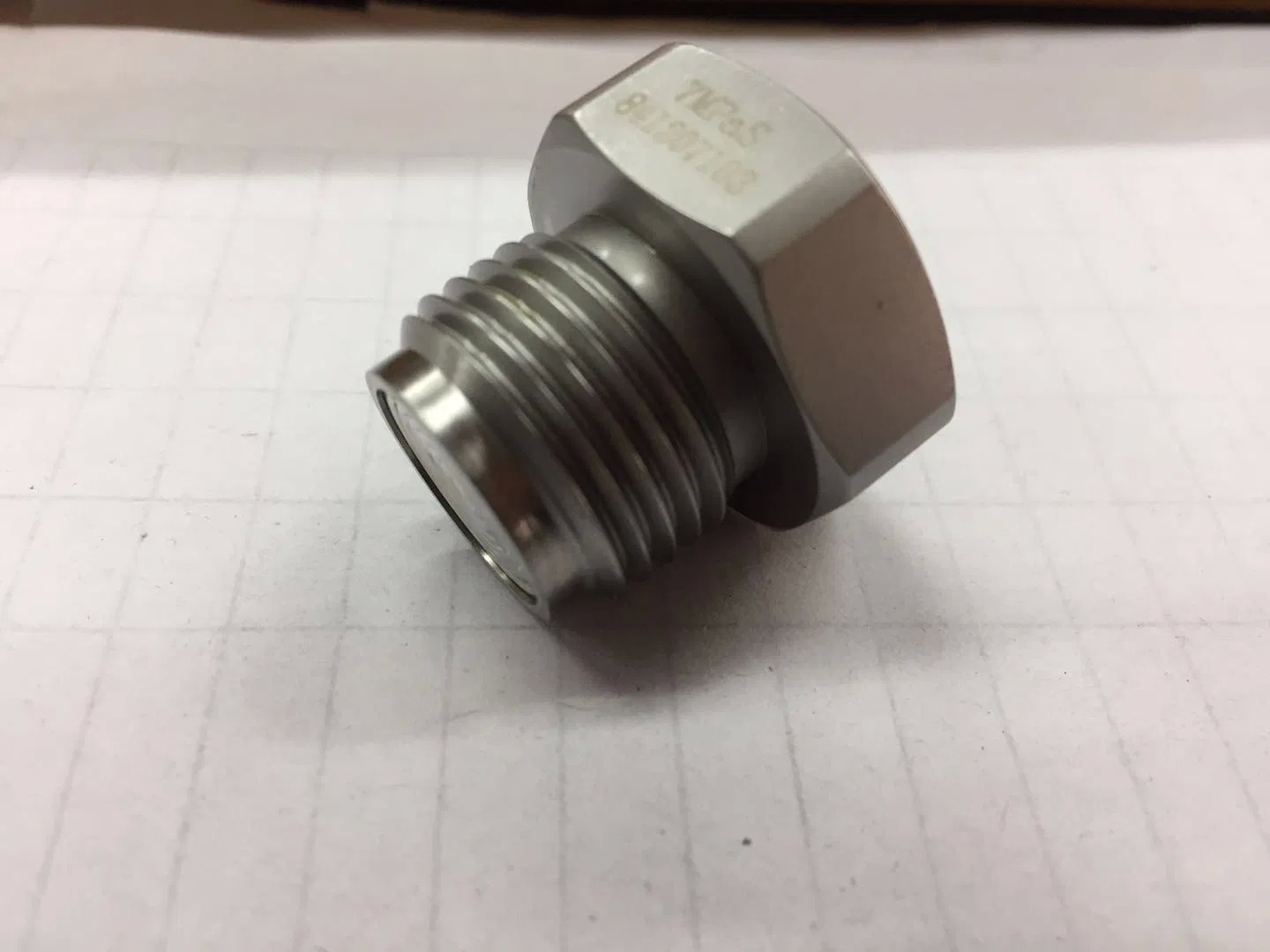

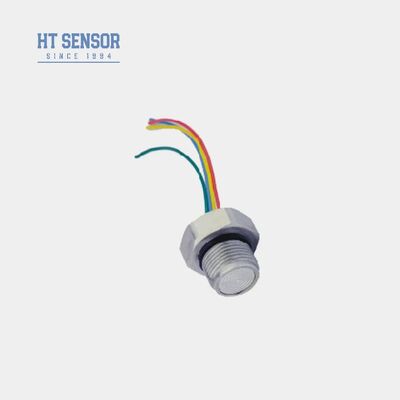

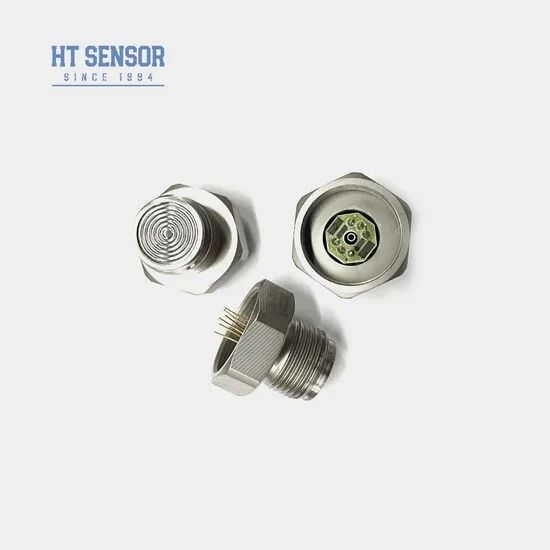

10VDC पावर HT24V सिलिकॉन दबाव सेंसर सेल G1/2 स्तर सेंसर फ्लश दबाव सेंसर कोर
Product Details
| उत्पादन में संकेत: | एनालॉग प्रकार | सामग्री: | स्टेनलेस स्टील |
|---|---|---|---|
| तारों का प्रकार: | चार तार | आईपी रेटिंग: | आईपी65 |
| बिजली की आपूर्ति: | 10 वीडीसी | धागे का प्रकार: | जी1/2 एम20*1.5 1/2एनपीटी |
| इनपुट प्रतिबाधा: | 4KΩ~20KΩ | आउटपुट प्रतिबाधा: | 2.5k ~ ~ 6kω |
| परिचालन तापमान: | -20~80ºC | भंडारण तापमान: | -40~125ºC |
| वज़न: | ~55 ग्राम | डायाफ्राम सामग्री: | 316एल |
| प्रमुखता देना |
10VDC HT24V प्रेशर सेंसर,वारंटी के साथ G1/2 लेवल सेंसर,सिलिकॉन प्रेशर सेंसर सेल |
||
Product Description
HT24V एक फ्लश डायाफ्राम प्रेशर सेंसर है जो अत्यधिक स्थिर विसरित सिलिकॉन चिप से सुसज्जित है। इसका अभिनव डिज़ाइन सीलबंद सिलिकॉन तेल द्वारा संरक्षित स्टेनलेस स्टील डायाफ्राम के माध्यम से संवेदनशील चिप पर दबाव पहुंचाता है। फ्लश डायाफ्राम संरचना सफाई में आसानी को बढ़ाती है और असाधारण विश्वसनीयता में योगदान करती है, जिससे यह भोजन, स्वच्छता और अन्य उद्योगों में अनुप्रयोगों के लिए आदर्श बन जाती है, जिन्हें कड़े स्वच्छता और सटीकता मानकों की आवश्यकता होती है।
- 316L स्टेनलेस स्टील हाउसिंग और टाइटेनियम और हास्टेलॉय सहित प्रीमियम डायाफ्राम सामग्री के साथ उन्नत तकनीक
- तापमान क्षतिपूर्ति और शून्य-बिंदु सुधार के लिए मोटी-फिल्म सर्किट
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता

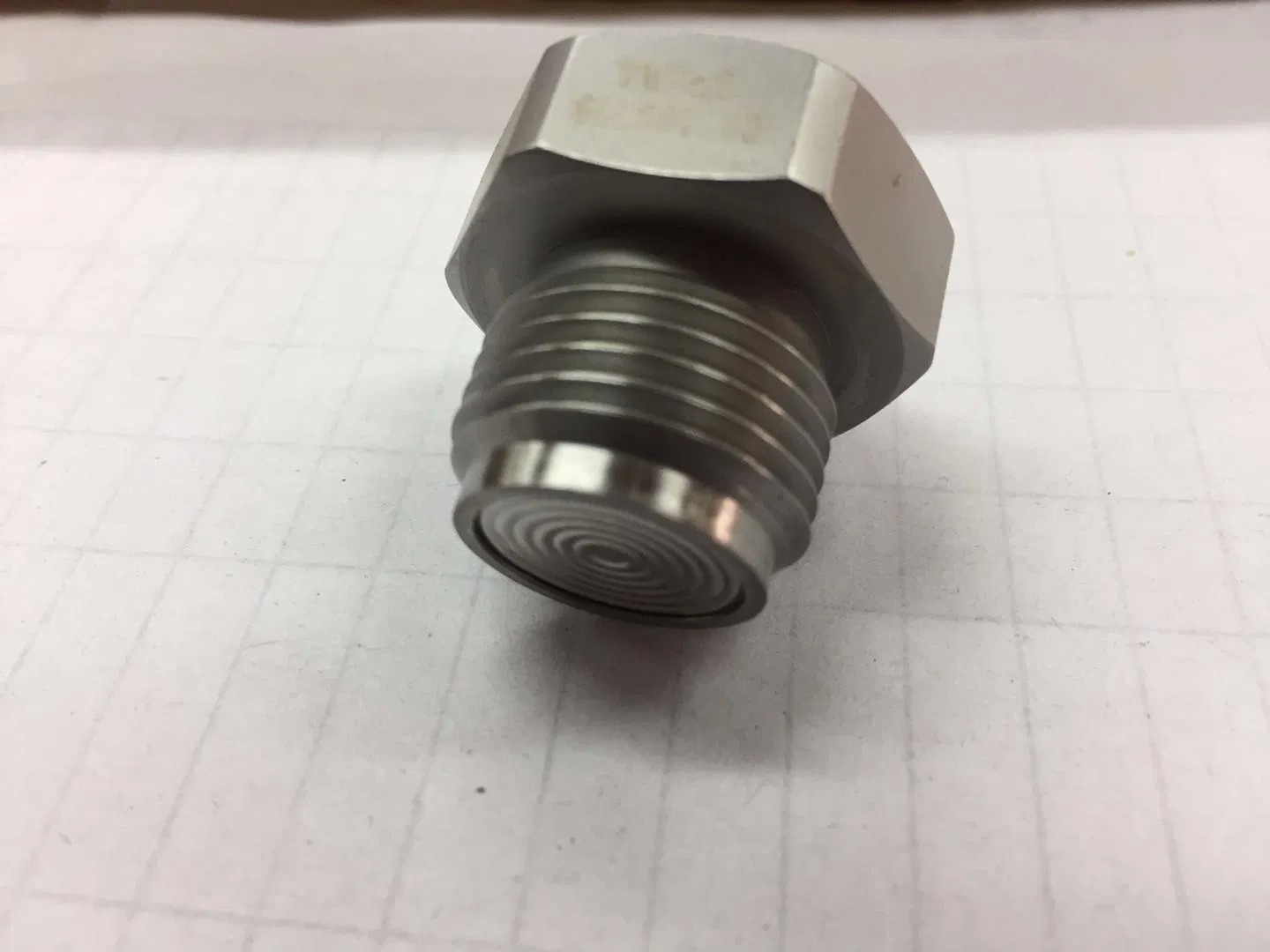

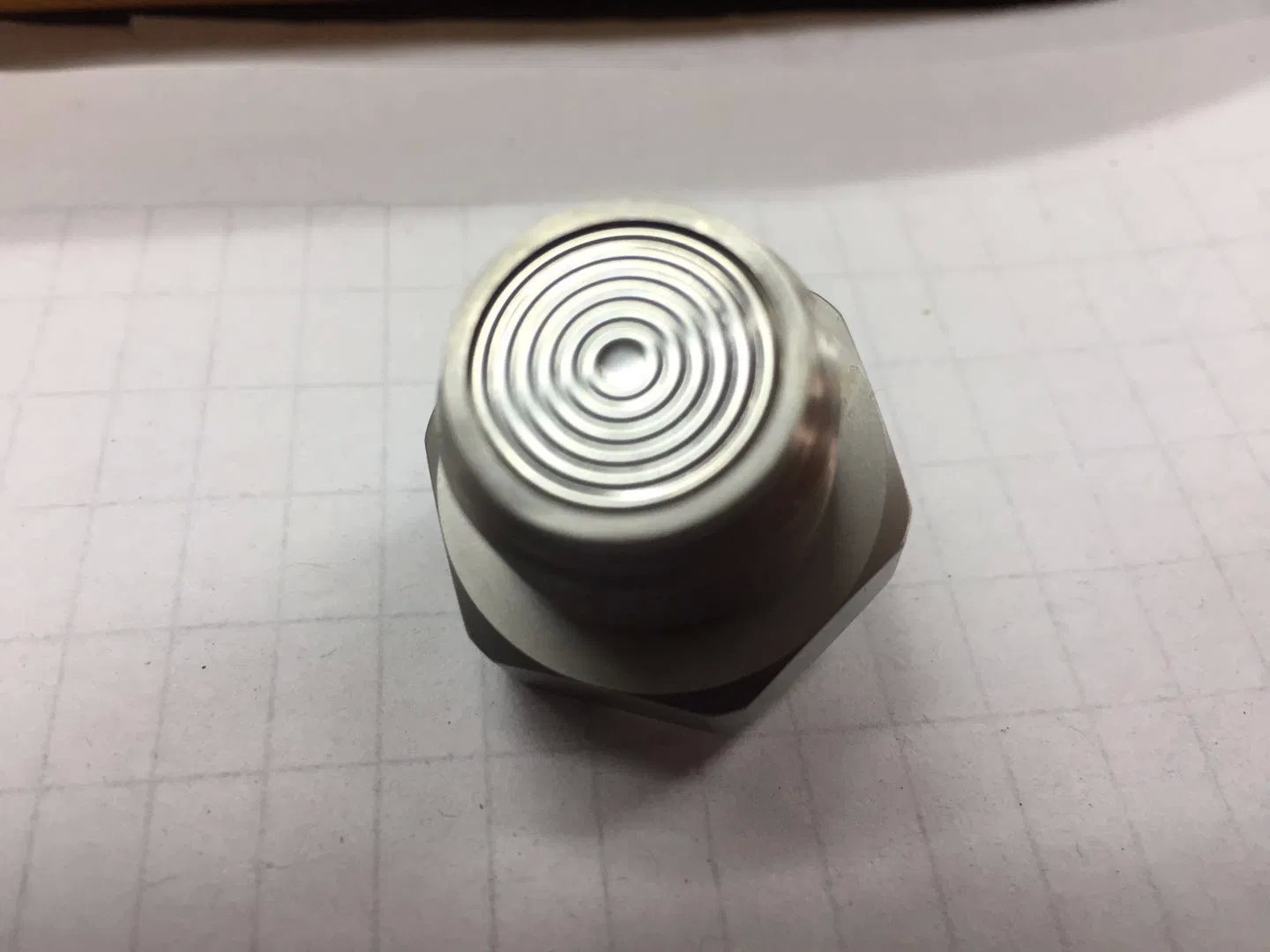

- आसान सफाई और रखरखाव के लिए फ्लश डायाफ्राम संरचना
- 316L स्टेनलेस स्टील अनुकूलता के साथ गैर-संक्षारक गैस और तरल दबाव का मापन
- खाद्य और पेय उद्योग प्रसंस्करण
- औद्योगिक प्रक्रिया नियंत्रण प्रणाली
- फार्मास्युटिकल विनिर्माण अनुप्रयोग
- विद्युत आपूर्ति: ≤10VDC
- सामान्य मोड वोल्टेज आउटपुट: इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधा: 4KΩ~20KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: 100 मिमी उच्च तापमान तार, पेपर रिबन केबल
| माप श्रेणी | गेज(जी) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| निरपेक्ष(ए) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| सीलबंद(एस) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| पैरामीटर | प्रकार | अधिकतम | इकाई |
| nonlinearity | ±0.15 | ±0.3 | %एफएस |
| repeatability | 0.05 | 0.1 | %एफएस |
| हिस्टैरिसीस | 0.05 | 0.1 | %एफएस |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | एमवी |
| पूर्ण स्केल आउटपुट (≤20KPa) | 50±1 | 50±2 | एमवी |
| पूर्ण स्केल आउटपुट (≥35kPa) | 100±1 | 100±2 | एमवी |
| शून्य ऑफसेट तापमान. बहाव (≤20KPa) | ±1 | ±2.5 | %एफएस |
| शून्य ऑफसेट तापमान. बहाव (≥35kPa) | ±0.8 | ±1.5 | %एफएस |
| पूर्ण पैमाने पर तापमान. बहाव (≤20KPa) | ±1 | ±2 | %एफएस |
| पूर्ण पैमाने पर तापमान. बहाव (≥35kPa) | ±0.8 | ±1.5 | %एफएस |
| मुआवजा अस्थायी. (≤20KPa) | 0~50 | ºसी | |
| मुआवजा अस्थायी. (≥35kPa) | 0~70 | ºसी | |
| परिचालन तापमान | -20~80 | ºसी | |
| भंडारण तापमान | -40~125 | ºसी | |
| स्वीकार्य अधिभार | पूर्ण पैमाने के 3 गुना या 60 एमपीए के बीच छोटा मान लें | ||
| बर्स्टिंग प्रेशर | 5X पूर्ण पैमाना | ||
| दीर्घकालिक स्थिरता | 0.2% एफएस/वर्ष | ||
| डायाफ्राम सामग्री | 316एल | ||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||
| कंपन | 10gRMS, 20Hz से 2000Hz की शर्तों के तहत कोई बदलाव नहीं | ||
| झटका | 100 ग्राम, 11 मि.ग्रा | ||
| प्रतिक्रिया समय | ≤1ms | ||
| O-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||
| भरने का माध्यम | सिलिकॉन तेल | ||
| वज़न | ~55 ग्राम | ||
मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता है: 10V का लगातार वोल्टेज और 25ºC का परिवेश तापमान
- आवश्यक वायुरोधीता प्राप्त करने के लिए असेंबली के दौरान कोर आकार और ट्रांसमीटर हाउसिंग के बीच उचित फिट सुनिश्चित करें
- हाउसिंग असेंबली के दौरान, ऊर्ध्वाधर संरेखण बनाए रखें और क्षतिपूर्ति प्लेट को जाम होने या क्षतिग्रस्त होने से बचाने के लिए समान दबाव डालें
- यदि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316एल) के साथ संगत नहीं है, तो ऑर्डर करते समय विशेष निर्देश प्रदान करें
- विरूपण या छेदन से होने वाले नुकसान को रोकने के लिए सेंसर डायाफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें
- गेज प्रेशर कोर के प्रेशर पोर्ट को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
- यदि पिन लीड में बदलाव की आवश्यकता है, तो उचित कॉन्फ़िगरेशन के लिए वास्तविक कोर पर लेबल देखें
Product Highlights
10VDC पावर, IP65 रेटिंग और 0.2%FS/वर्ष स्थिरता के साथ HT24V सिलिकॉन प्रेशर सेंसर। भोजन/फार्मा अनुप्रयोगों में आसान सफाई के लिए फ्लश 316L स्टेनलेस स्टील डायाफ्राम की सुविधा। 50,000 इकाइयों/वर्ष उत्पादन क्षमता के साथ अनुकूलन योग्य।
