| प्रमाणन: | CE, RoHS |
|---|---|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 45 |
| प्रतिरूप संख्या।: | BP93420-IQT | मापने का माध्यम: | तरल |
|---|---|---|---|
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa |
| आईपी रेटिंग: | आईपी65 | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| आवास सामग्री: | 316एल | आवृत्ति प्रतिक्रिया: | 2.4 किलोहर्ट्ज़ |
| अधिभार क्षमता: | रेटेड रेंज के 1.5 बार | repeatability: | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता: | ± 0.1%एफएस/वर्ष (विशिष्ट) ± 0.2%एफएस/वर्ष (अधिकतम) | परिचालन तापमान: | -20 ~ C ~ 80ºC |
| भंडारण तापमान: | -40ºC ~ 120ºC | डायाफ्राम सामग्री: | 316एल |
| वज़न: | ~0.5 किग्रा | ||

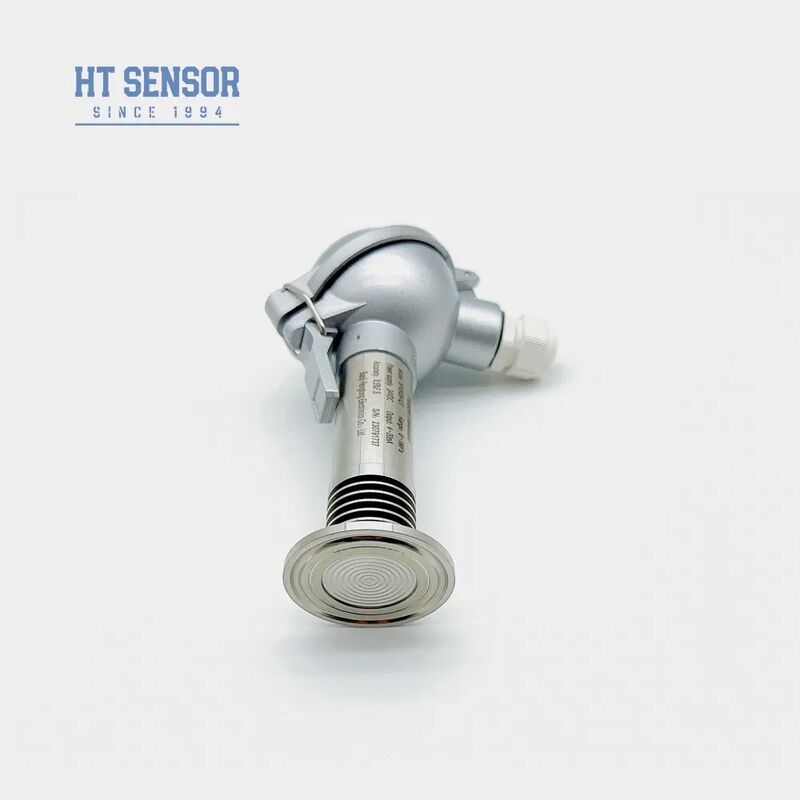

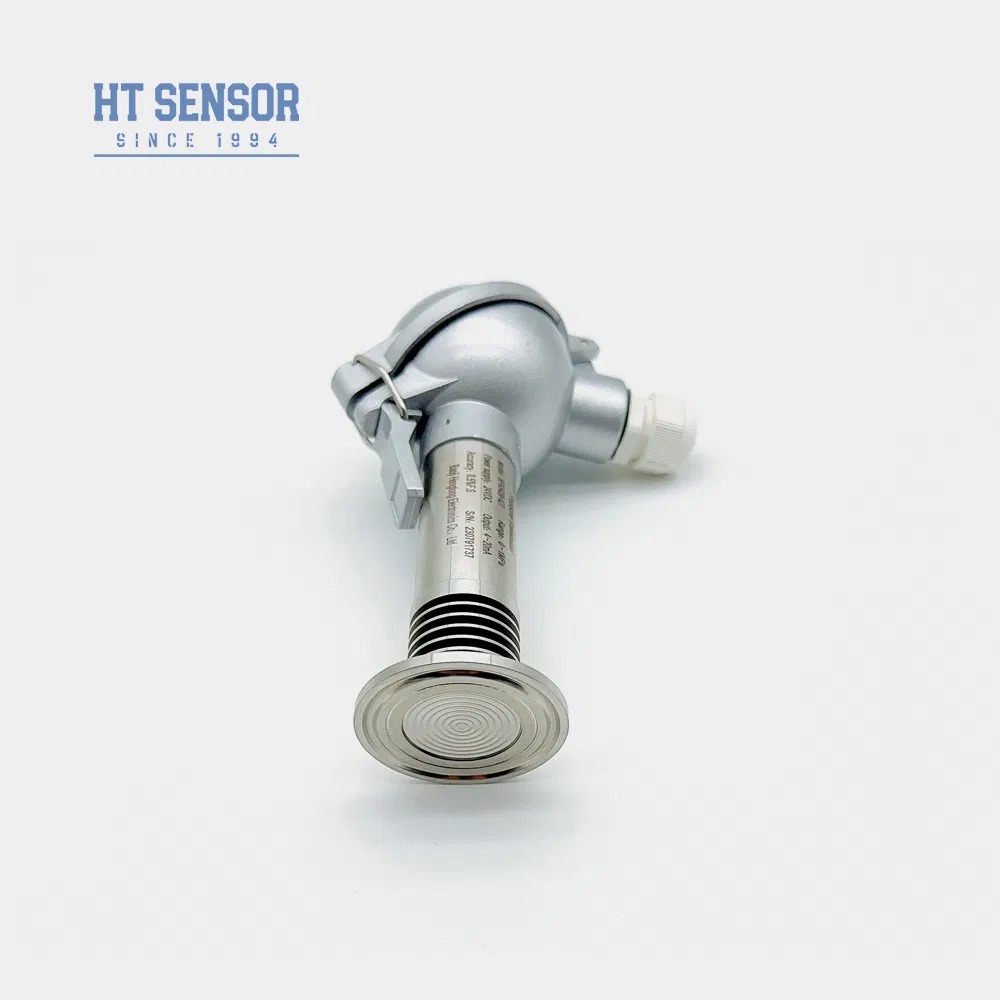

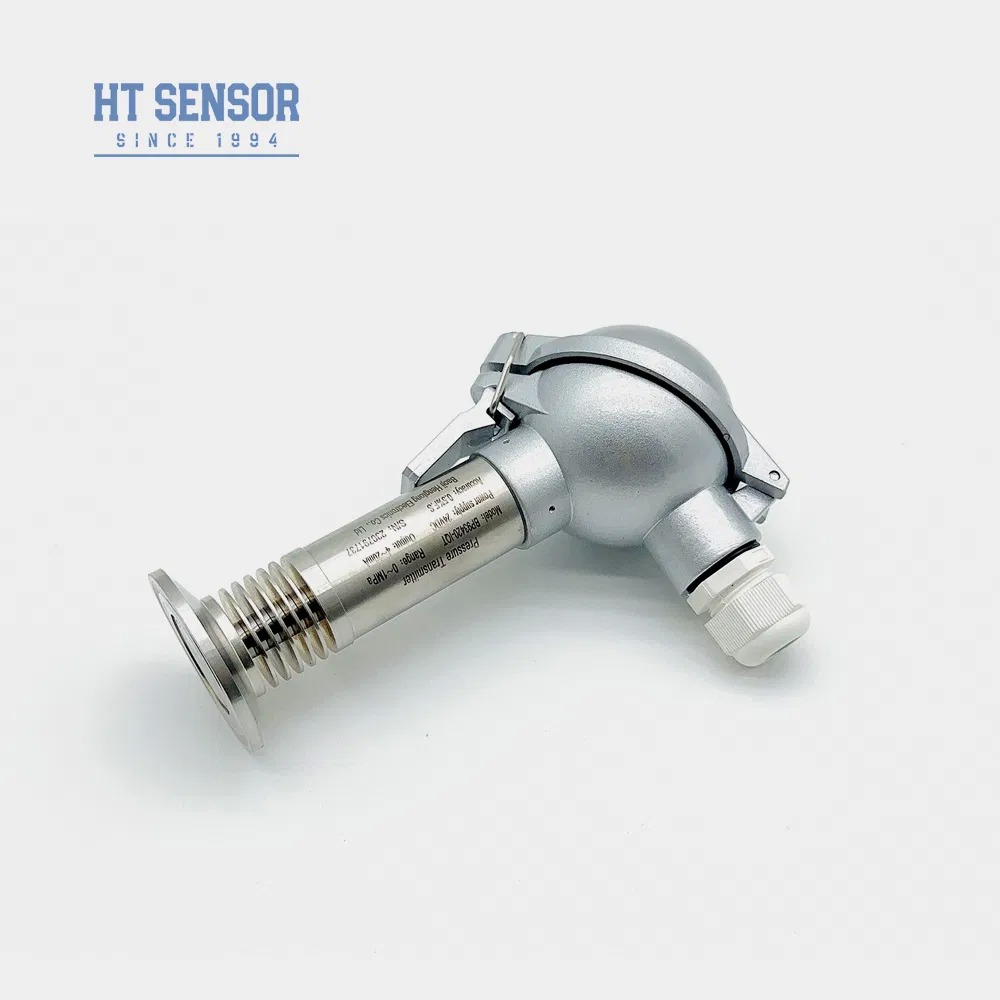

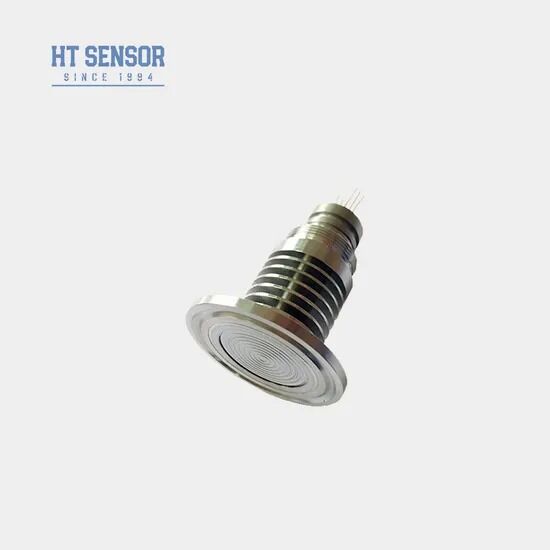

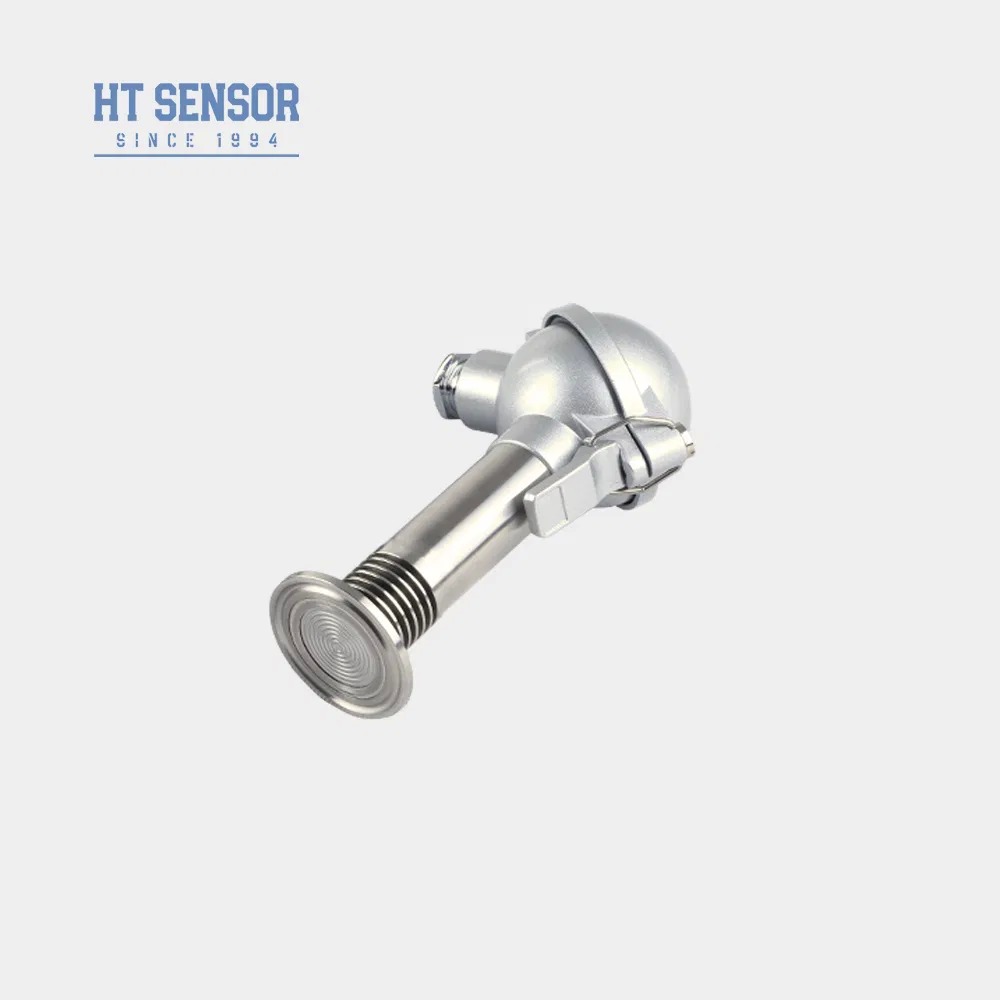

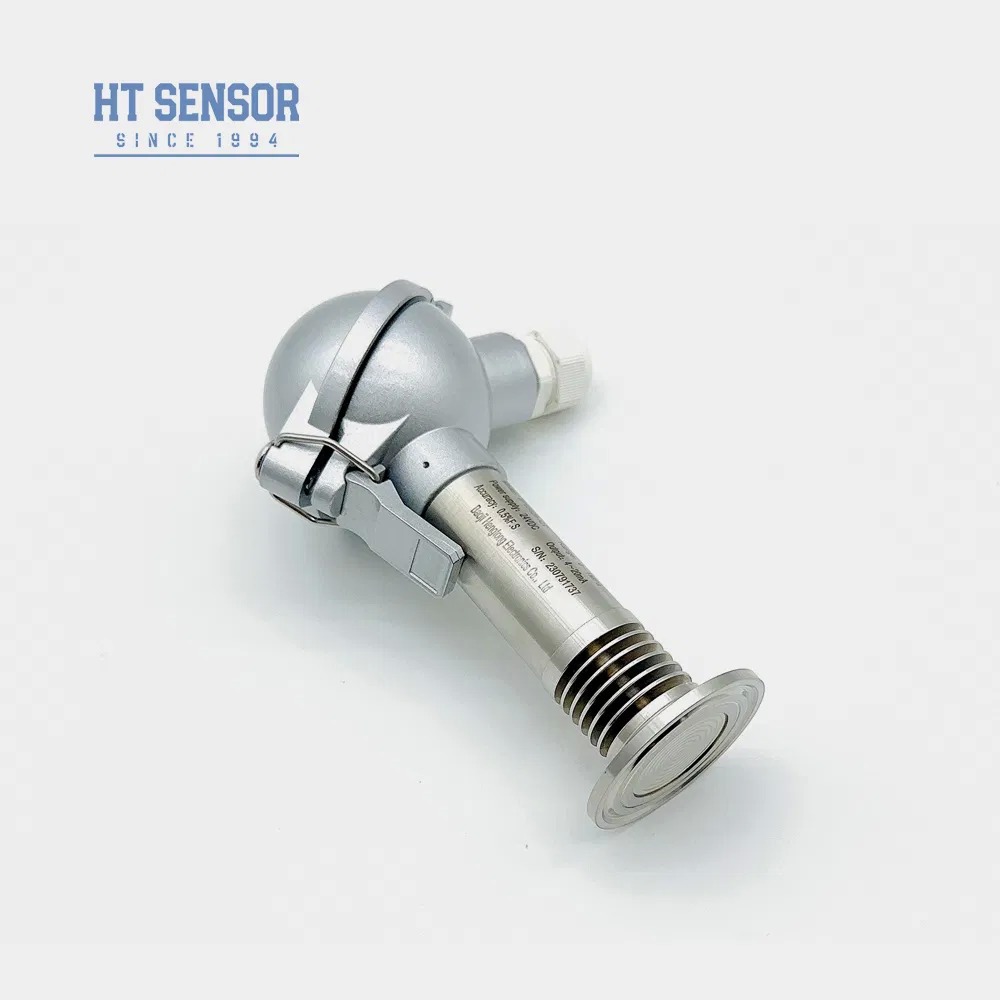

| प्रमुखता देना: | उच्च तापमान दबाव ट्रांसमीटर,फ्लश डायाफ्राम दबाव सेंसर,BP93420-IQT सिलिकॉन प्रेशर सेंसर |
||
| माप सीमा | -100kPa…0kPa ~ 35kPa…3.5MPa |
| दबाव का प्रकार | गेज प्रेशर, एब्सोल्यूट प्रेशर, सीलबंद प्रेशर |
| अतिभार | ≤ रेटेड रेंज का 1.5 गुना |
| 25ºC पर सटीकता | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| दोहराव | ≤0.1%FS |
| हिस्टैरिसीस | ≤0.1%FS |
| दीर्घकालिक स्थिरता | ±0.1%F.S/वर्ष (विशिष्ट) ±0.2%F.S/वर्ष (अधिकतम) |
| शून्य बिंदु तापमान बहाव | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| पूर्ण पैमाने पर तापमान बहाव | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70ºC(≤10mpa, अनुकूलन योग्य) |
| ऑपरेटिंग तापमान | -20ºC~80ºC |
| भंडारण तापमान | -40ºC~120ºC |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304,316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-प्रूफ रेटिंग | Ex db IIC T6 Gb |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वज़न | ~0.5kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| BP93420XX | प्रेशर ट्रांसमीटर |
| रूपरेखा निर्माण कोड | |
| IB | सामान्य प्रेशर ट्रांसमीटर |
| IX | प्रेशर ट्रांसमीटर प्रदर्शित करें |
| IE | शॉक-प्रतिरोधी एविएशन प्रेशर ट्रांसमीटर |
| IIC/III | औद्योगिक सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर |
| IF | नमी-प्रूफ प्रेशर ट्रांसमीटर |
| IIE/IIIE | सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर |
| IN | एयर कंडीशनिंग समर्पित प्रेशर ट्रांसमीटर |
| IC | उच्च तापमान प्रेशर ट्रांसमीटर |
| IQ1/IQ2 | बड़ा डायाफ्राम / उच्च तापमान प्रेशर ट्रांसमीटर |
| माप सीमा | |
| -100kPa…0kPa ~ 35kPa…3.5MPa (0-X)Kpa या MPa | X: वास्तविक मापने की सीमा |
|
| बिजली आपूर्ति कोड | |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | अन्य |
| आउटपुट सिग्नल कोड | |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| प्रेशर कनेक्शन कोड | |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | अन्य |
| विद्युत कनेक्शन कोड | |
| B1 | हिर्शमैन |
| B2 | PG7 प्लग |
| B3 | सीलबंद केबल आउटपुट |
| B4 | 2088 औद्योगिक आवरण |
| B5 | डिस्प्ले के साथ 2088 औद्योगिक आवरण |
| B6 | अन्य |
| प्रेशर टाइप कोड | |
| G | गेज प्रेशर |
| A | एब्सोल्यूट प्रेशर |
| S | सीलबंद संदर्भ दबाव |
