| प्रमाणन: | CE, RoHS |
|---|---|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 39 |
| प्रतिरूप संख्या।: | BP93420-IQ | मापने का माध्यम: | गैस |
|---|---|---|---|
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa |
| आईपी रेटिंग: | आईपी65 | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| आवास सामग्री: | 316एल | आवृत्ति प्रतिक्रिया: | 2.4 किलोहर्ट्ज़ |
| अधिभार क्षमता: | रेटेड रेंज के 1.5 बार | repeatability: | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता: | ± 0.1%एफएस/वर्ष (विशिष्ट) ± 0.2%एफएस/वर्ष (अधिकतम) | परिचालन तापमान: | -20 ~ C ~ 80ºC |
| डायाफ्राम सामग्री: | 316एल | इन्सुलेशन प्रतिरोध: | 100 मीटर 100VDC |
| वज़न: | ~0.2kg | ||

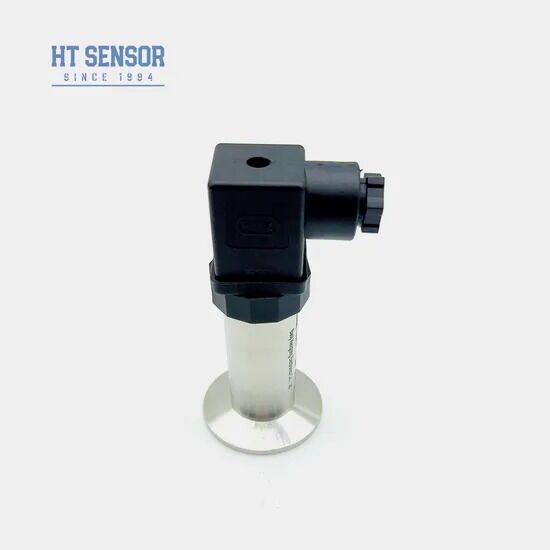

| प्रमुखता देना: | 3.5 एमपीए फ्लश डायफ्राम दबाव ट्रांसमीटर,उच्च सटीकता पेय दबाव सेंसर,वारंटी के साथ सिलिकॉन दबाव ट्रांसमीटर |
||
| माप सीमा | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤0.1% एफएस |
| हिस्टेरिसिस | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.2kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5 वीडीसी |
| कोड | रूपरेखा निर्माण |
|---|---|
| आईबी | सामान्य दबाव ट्रांसमीटर |
| नवम | डिस्प्ले दबाव ट्रांसमीटर |
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर |
| IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर |
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर |
| IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर |
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर |
| आईसी | उच्च तापमान दबाव ट्रांसमीटर |
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर |
| कोड | विद्युत आपूर्ति |
|---|---|
| डी1 | 24 वीडीसी |
| डी2 | 5 वीडीसी |
| डी3 | अन्य |
| कोड | आउटपुट सिग्नल |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5 वीडीसी |
| S3 | 0~5 वीडीसी |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10 वीडीसी |
| S7 | 0.5~4.5 वीडीसी |
| कोड | दबाव कनेक्शन |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | अन्य |
| कोड | विद्युत कनेक्शन |
|---|---|
| बी1 | हर्शमैन |
| बी2 | पीजी7 प्लग |
| B3 | सीलबंद केबल आउटपुट |
| B4 | 2088 औद्योगिक आवरण |
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण |
| B6 | अन्य |
| कोड | दबाव प्रकार |
|---|---|
| जी | गेज दबाव |
| ए | पूर्ण दबाव |
| एस | सीलबंद संदर्भ दबाव |
