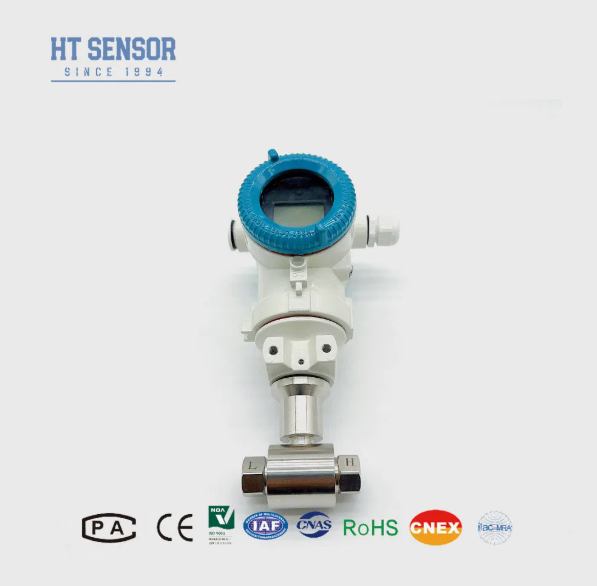

औद्योगिक अनुप्रयोगों के लिए व्हीटस्टोन ब्रिज के साथ एल्यूमीनियम मिश्र धातु डिजिटल एलसीडी अंतर दबाव ट्रांसमीटर
Product Details
| डिज़ाइन: | अनुकूलित स्वीकार करें | कनेक्टर: | M12*1 |
|---|---|---|---|
| तेल भरा हुआ: | सिलिकॉन तेल | उत्पाद कीवर्ड: | ऑटो एयर प्रेशर सेंसर |
| तारों का प्रकार: | चार तार | संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
| मुहर: | ईपीडीएम, एफपीएम, एफकेएम | आपूर्ति: | 1.5mA |
| प्रक्रिया कनेक्शन: | 1/2 "एनपीटी पुरुष | ||
| प्रमुखता देना |
एल्यूमीनियम मिश्र धातु अंतर दबाव ट्रांसमीटर,डिजिटल एलसीडी दबाव सेंसर ट्रांसमीटर,व्हीटस्टोन ब्रिज डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर |
||
Product Description
द्रव दबाव अंतर दबाव सेंसर ट्रांसमीटर
BP93420DII अंतर दबाव ट्रांसमीटर
BP93420DII अंतर दबाव ट्रांसमीटर एक piezoresistive फैल सिलिकॉन सेंसर का उपयोग करता है. जब मापा माध्यम से अंतर दबाव सेंसर के लहरदार डायाफ्राम पर कार्य करता है,Wheatstone पुल आउटपुट संकेत दबाव अंतर के साथ उत्कृष्ट रैखिकता बनाए रखता हैतेल, रासायनिक, बिजली और जल विज्ञान उद्योगों में गैस और तरल पदार्थों के अंतर दबाव माप के लिए आदर्श।
- कॉम्पैक्ट डिजाइन और आसान स्थापना के लिए स्टेनलेस स्टील निर्माण
- कठोर तापमान मुआवजा और उम्र बढ़ने की जांच स्थिर, विश्वसनीय प्रदर्शन सुनिश्चित करती है
- लचीला विद्युत इंटरफ़ेस विकल्पः प्लग-इन या प्रत्यक्ष वायरिंग
- पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान पाइपलाइनों में गैसों और तरल पदार्थों के लिए अंतर दबाव माप
- पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में औद्योगिक प्रक्रिया निगरानी
- पाइपलाइन और भट्ठी कक्ष में दबाव माप
| माप सीमा | 0-10KPa...~2MPa |
|---|---|
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5% F.S./Year ((≤200KPa) ±0.2% F.S./Year ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC, -10-70oC |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0.5~4.5V |
5 वीडीसी |
- उत्पाद के संपर्क भागों के साथ मापी गई मध्यम संगतता सुनिश्चित करें
- विश्वसनीय संचालन के लिए माप बिंदु और ट्रांसमीटर के बीच एक तीन वाल्व जनरेटर स्थापित करें
- स्थान प्रभाव को कम करने के लिए स्थापना के दौरान क्षैतिज स्थिति दबाव इंटरफेस
- आदेश देते समय विशेष आवश्यकताओं (कंपन, प्रभाव, ईएमआई/आरएफआई) को निर्दिष्ट करें
| BP93420XX | दबाव ट्रांसमीटर |
|---|---|
| कोड | रूपरेखा निर्माण |
| DII | अंतर दबाव ट्रांसमीटर |
| माप सीमा | 0-10KPa...~2MPa |
| कोड | विद्युत आपूर्ति |
| डी1 | 24 वीडीसी |
| डी2 | 5 वीडीसी |
| डी3 | अन्य |
| कोड | आउटपुट सिग्नल |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1~5 वीडीसी |
| S6 | 0~10 वीडीसी |
| S3 | 0~5 वीडीसी |
| S7 | 0.5~4.5 वीडीसी |
| S4 | 0~10mADC |
| कोड | दबाव कनेक्शन |
| J1 | M20×1.5 पुरुष |
| J2 | G1/2 पुरुष |
| J3 | G1/4 पुरुष |
| J4 | 1/2 एनपीटी पुरुष |
| J5 | अन्य |
| कोड | विद्युत कनेक्शन |
| बी1 | हर्शमैन |
| बी2 | पीजी7 प्लग |
| B3 | सीलबंद केबल आउटपुट |
| B4 | अन्य |
| कोड | दबाव प्रकार |
| D | अंतर दबाव |
