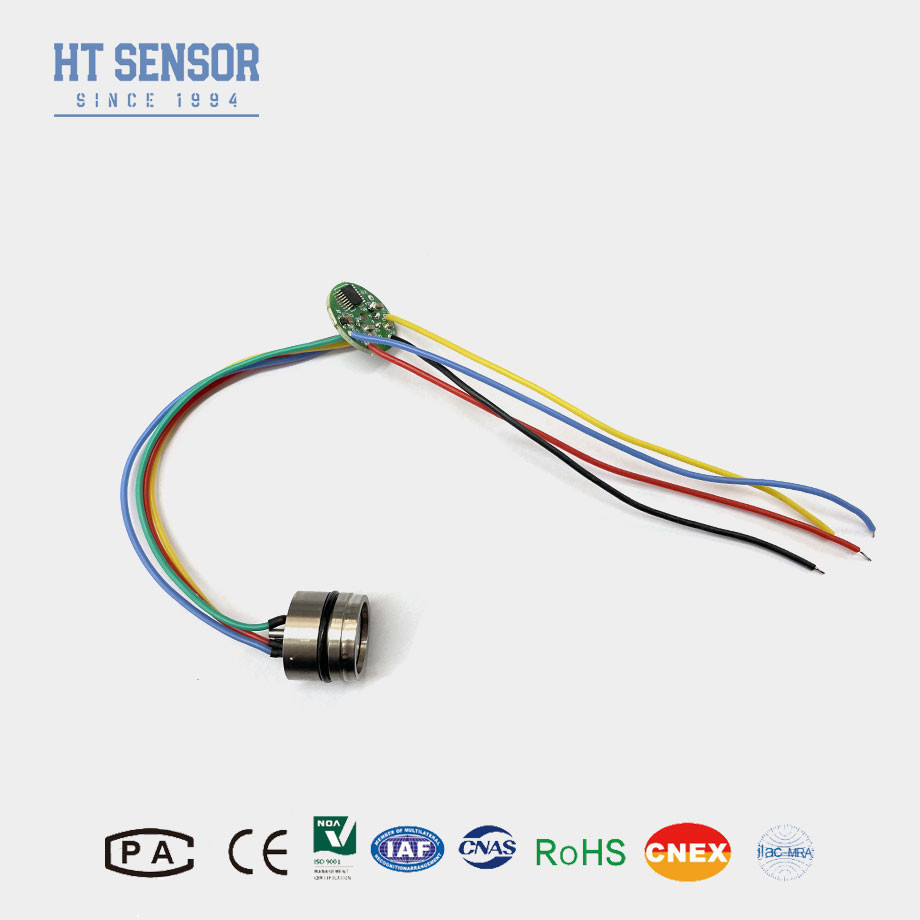

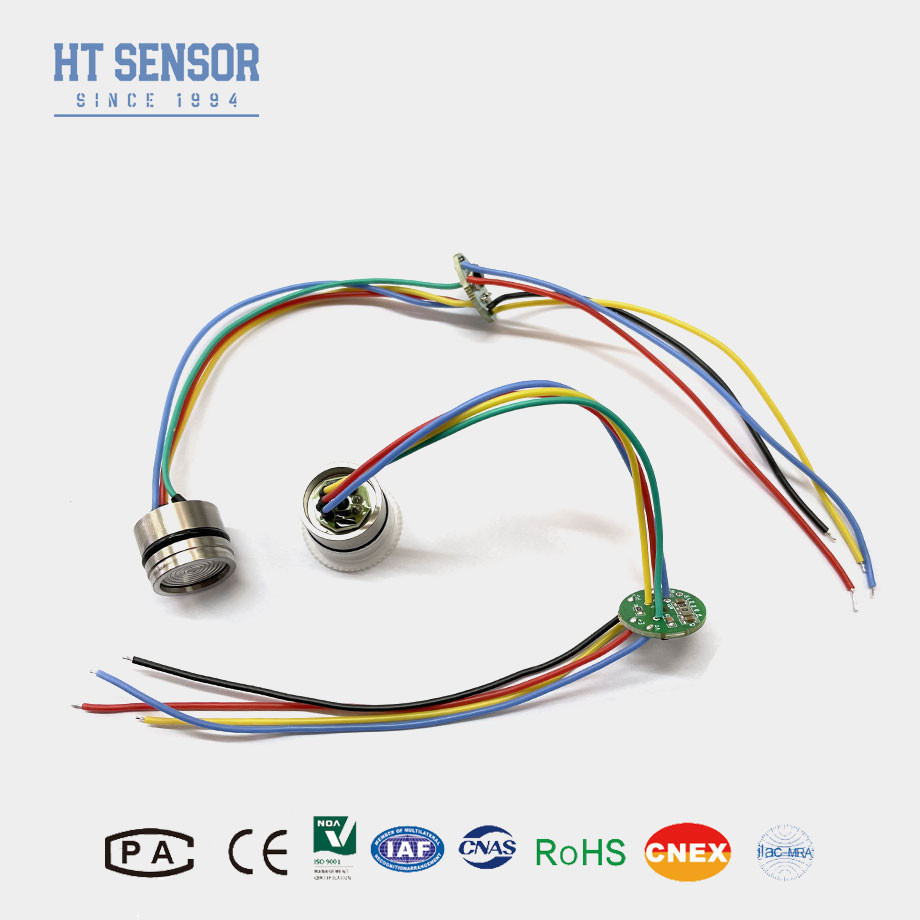

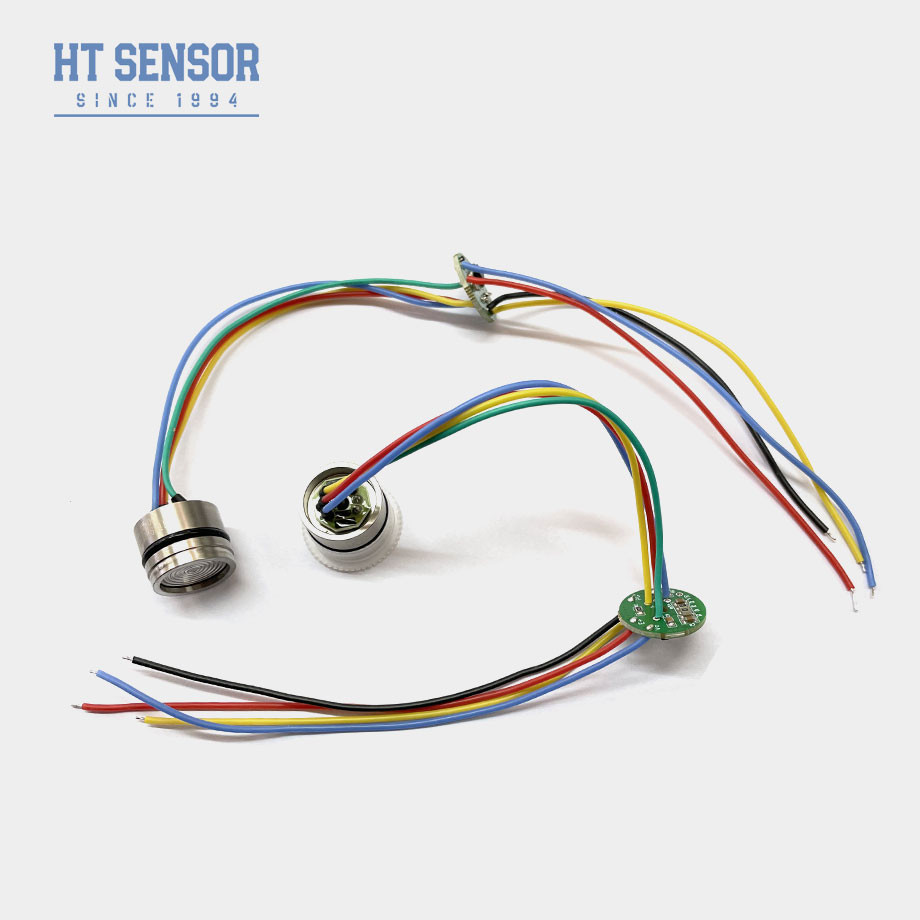

19 मिमी उच्च संवेदनशीलता पीज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन दबाव सेंसर
Product Details
| सामग्री: | 316एल | न्यूनतम सीमा: | -100kpa |
|---|---|---|---|
| मैक्स रेंज: | 60 एमपीए | आपूर्ति: | 1.5mA |
| आउटपुट: | 100mv+-30mv | चयन: | चार रंगों का सिलिकॉन तार या सोने की चादर वाला पिन |
| मॉडल: | HT19 | उच्च: | 12 मिमी |
| तेल: | प्रसार सिलिकॉन | धागा: | नहीं |
| प्रमुखता देना |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description
19 मिमी डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर पीज़ोरेसिटिव प्रेशर सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19 पिज़ोरेसिटिव सिलिकॉन दबाव सेंसर, मुख्य घटक एक उच्च स्थिरता फैला सिलिकॉन सेंसर तत्व है।यह एक अर्धचालक आधारित उपकरण है जो सिलिकॉन में पिज़ोरेसिटिव प्रभाव का लाभ उठाकर यांत्रिक दबाव को विद्युत संकेत में परिवर्तित करता हैइसकी उच्च संवेदनशीलता, लघुकरण क्षमता और लागत प्रभावीता के कारण इसका व्यापक रूप से औद्योगिक, ऑटोमोटिव, चिकित्सा और उपभोक्ता अनुप्रयोगों में उपयोग किया जाता है।
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर:
- उच्च संवेदनशीलता: दबाव में मामूली परिवर्तनों का पता लगाता है (उदाहरण के लिए, <1 mbar) ।
- रैखिक आउटपुटः दबाव में बदलाव के प्रति अच्छी तरह से विशेषता प्रतिक्रिया।
- कॉम्पैक्ट साइज़ः एमईएमएस तकनीक छोटे सिस्टम में एकीकरण को सक्षम करती है।
आवेदन सिलिकॉन दबाव सेंसर का:
- गैस और तरल पदार्थ का माप दबाव
- पेट्रोलियम शोषण
- जल आपूर्ति, शहर की गर्म आपूर्ति
- प्रक्रिया नियंत्रण प्रणाली
- विमानन और नौवहन निरीक्षण
- हाइड्रोलिक दबाव
सिलिकॉन दबाव सेंसर के विद्युत डेटा
आपूर्ति:1.5mADC इनपुट प्रतिबाधा:3KΩ~6KΩ
आउटपुट प्रतिबाधाः2.5KΩ~6KΩ इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| पैरामीटर |
रेंजः0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 एमपीए, 7 एमपीए, 10 एमपीए, 20 एमपीए, 40 एमपीए, 60 एमपीए, 100 एमपीए |
|||
| विशिष्ट | मैक्स. | इकाइयां | ||
| दबाव गैर रैखिकता |
±0.15 |
±0.3 | %F.S | |
| दबाव दोहराव और हाइस्टेरिसिस | 0.02 | 0.05 | %F.S | |
| शून्य आउटपुट | 0±1 | 0±2 | mV | |
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV |
| ≥35 केपीए | 100±10 | 100±30 | mV | |
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35 केपीए | ±0.5 | ± 1 | %F.S | |
| सबूत दबाव | 3X नामित सीमा या 120MPa, जो भी कम हो | ------- | ||
| परिचालन तापमान सीमा | -20~80 | °C | ||
| क्षतिपूर्ति तापमान सीमा | 0~70, 0~50 ((रेंज≤20KPa) | °C | ||
| भंडारण तापमान सीमा | -40~125 | °C | ||
नोटः उपरोक्त पैरामीटर शर्त के तहतःआपूर्तिः 1.5mA तापमानः 25°C
आयाम
नोटः
1. आवश्यक हवा की tightness प्राप्त करने के लिए विधानसभा के दौरान कोर के आकार और ट्रांसमीटर आवास के बीच फिट पर ध्यान दें
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
एफक्यूए:
1प्रश्न: आपके दबाव सेंसर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन।
2प्रश्नः क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूं?
एकः हाँ, हमारे इंजीनियरों विशिष्ट जरूरतों को पूरा करने के लिए उत्पादों को दर्जी कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएँ प्रति माह 30,000 दबाव सेंसर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर आदेशों की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
