| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | बीटीएसपीई |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | बीटीआईपीई | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील | मापने का माध्यम: | तरल |
| आईपी रेटिंग: | IP65 | अनुकूलित: | अनुकूलित |
| रेंज: | -55~200 | आउटपुट: | 4-*20mA |
| संवेदनशील मूल: | पीटी100 | परिवहन पैकेज: | कार्टून |
| ट्रेडमार्क: | हेन्गटोंग | उत्पत्ति: | चीन |
| एचएस कोड: | 9032100000 | पैकेज का आकार: | 6.40cm * 4.30cm * 3.80cm |
| शिपिंग लागत: | बातचीत करने के लिए | ||
| प्रमुखता देना: | BT93420 4 20ma तापमान सेंसर,4 20ma तापमान सेंसर PT100,मध्यम के लिए उच्च तापमान दबाव ट्रांसड्यूसर |
||

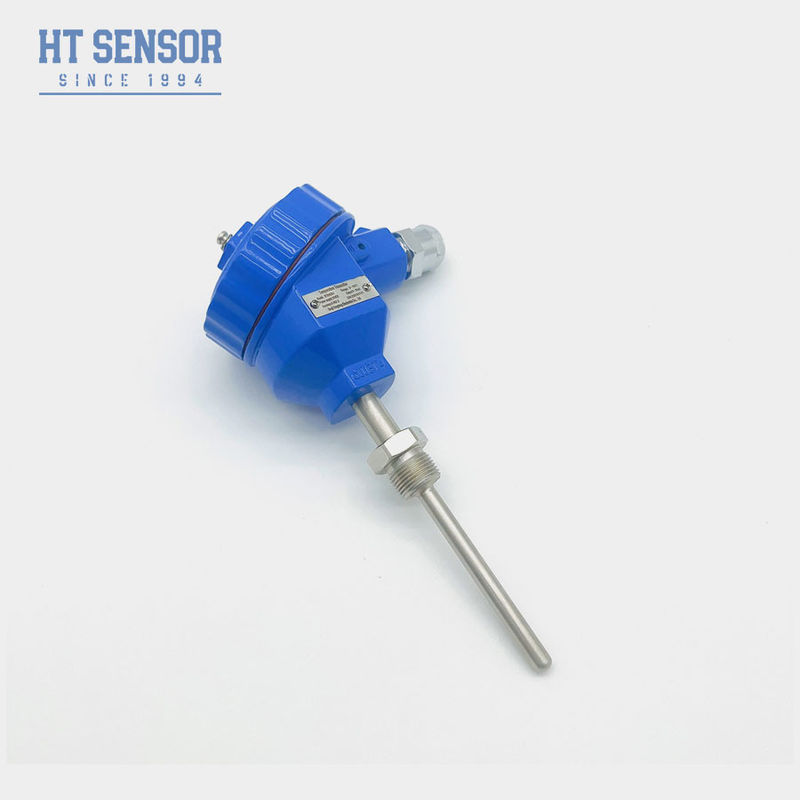

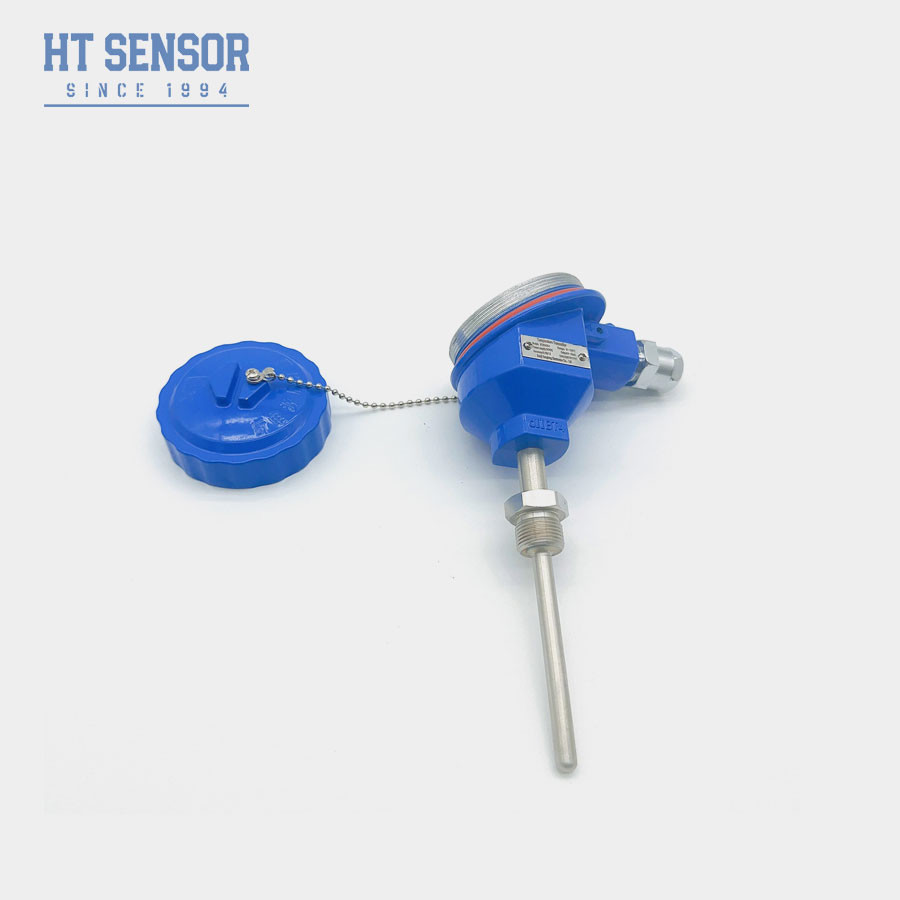

बीटीएस तापमान संकेतक ट्रांसमीटर
तापमान संकेतक प्रेषक का परिचयः
थर्मिस्टोर तापमान सेंसर थर्मिस्टोर प्रतिरोध के सिद्धांत पर आधारित तापमान मापने वाला उपकरण है।इसका कार्य सिद्धांत तापमान के साथ बदलती थर्मिस्टोर सामग्री के प्रतिरोध की विशेषता का उपयोग करके वातावरण या वस्तु के तापमान को मापना है.
थर्मिस्टोर तापमान सेंसर में आमतौर पर एक थर्मिस्टोर तत्व, कनेक्टिंग तार और एक आवास होता है। थर्मिस्टोर तत्व सेंसर का मुख्य हिस्सा है,जो एक विशेष सामग्री जैसे तांबा ऑक्साइड या निकल ऑक्साइड से बना हैइन सामग्रियों में विभिन्न तापमानों पर अलग-अलग प्रतिरोध मूल्य होते हैं, और तापमान बढ़ने या घटने के साथ प्रतिरोध मूल्य तदनुसार बदलता है।
जब थर्मिस्टोर तापमान सेंसर सर्किट से जुड़ा होता है, तो प्रतिरोध मूल्य में परिवर्तन को मापकर वातावरण या वस्तु के तापमान की गणना की जा सकती है।सेंसर का आउटपुट एक एनालॉग संकेत या एक डिजिटल संकेत हो सकता है, विशिष्ट सेंसर डिजाइन के आधार पर।
थर्मिस्टोर तापमान सेंसर में तेजी से प्रतिक्रिया, उच्च परिशुद्धता और अच्छी स्थिरता की विशेषताएं हैं। उनका व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है, जिसमें घरेलू उपकरण, ऑटोमोबाइल उद्योग,चिकित्सा उपकरणविभिन्न प्रकार की थर्मिस्टोर सामग्री और डिजाइन मापदंडों का उपयोग करके, विभिन्न अनुप्रयोग परिदृश्यों में विभिन्न तापमान माप आवश्यकताओं को पूरा किया जा सकता है।
| प्रदर्शन मापदंड | |
| माप सीमा | -55~1200 डिग्री सेल्सियस |
| सटीकता @ 25oC | ±0.5% (सामान्य) ±1% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| परिचालन तापमान | -30 से 80oC |
| भंडारण तापमान | -40 से 100 डिग्री सेल्सियस |
| आवास सामग्री | 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| अधिकतम तापमान | नामित तापमान सीमा का 120% |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.5 किलो |

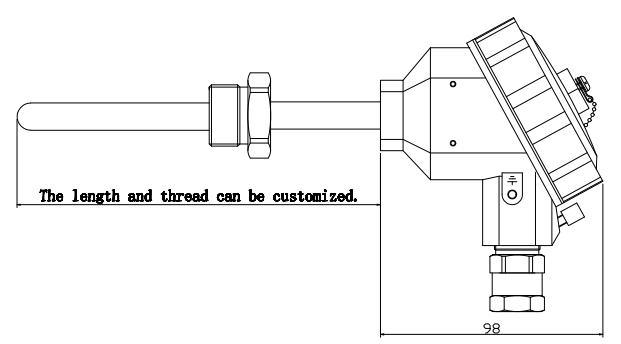

| रूपरेखा निर्माण | |
| टर्मिनल बॉक्स |  |
| आदेश मार्गदर्शक | |||||||
| बीटीएस | तापमान संकेतक ट्रांसमीटर | ||||||
| कोड | रूपरेखा निर्माण | ||||||
| मैं | नीला टर्मिनल बॉक्स | ||||||
| II | 2088 आवास | ||||||
| III | 2088+एलईडी | ||||||
| IIIA | 3051+एलईडी | ||||||
| माप सीमा | -55~1200 डिग्री सेल्सियस | ||||||
| कोड | विद्युत आपूर्ति | ||||||
| डी1 | 24 वीडीसी | ||||||
| डी2 | अन्य | ||||||
| कोड | आउटपुट सिग्नल | ||||||
| S1 | 4~20mADC | S4 | 0~10mADC | ||||
| S2 | 1~5 वीडीसी | S5 | 0~20mADC | ||||
| S3 | 0~5 वीडीसी | S6 | 0~10 वीडीसी | ||||
| कोड | दबाव कनेक्शन | ||||||
| J1 | M27X2 पुरुष | ||||||
| J2 | अन्य | ||||||
| कोड | सम्मिलन गहराई | ||||||
| L | वास्तविक सम्मिलन गहराई | ||||||
