| प्रमाणन: | CE, RoHS, ISO9001 |
|---|---|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 28 |
| उत्पादन में संकेत: | 4-20एमए, आरएस485 | माप श्रेणी: | 0 ~ 10 मीटर… 400 मीटर |
|---|---|---|---|
| शुद्धता: | ±0.5% (अधिकतम) | repeatability: | ±0.05%एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता: | ±0.2%एफएस/वर्ष | परिचालन तापमान: | -20~80ºC |
| भंडारण तापमान: | -30 ~ 100 thec | आवास सामग्री: | 1Cr18Ni9Ti |
| डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील | सुरक्षा रेटिंग: | आईपी68 |
| विस्फोट प्रूफ रेटिंग: | ExiaIICT6 | वज़न: | 0.3 किग्रा |
| केबल सामग्री: | पॉलीथीन, पॉलीयूरेथेन | इन्सुलेशन प्रतिरोध: | > = 100m@@100vdc |
| वोल्टेज आपूर्ति: | 12~30वीडीसी | ||

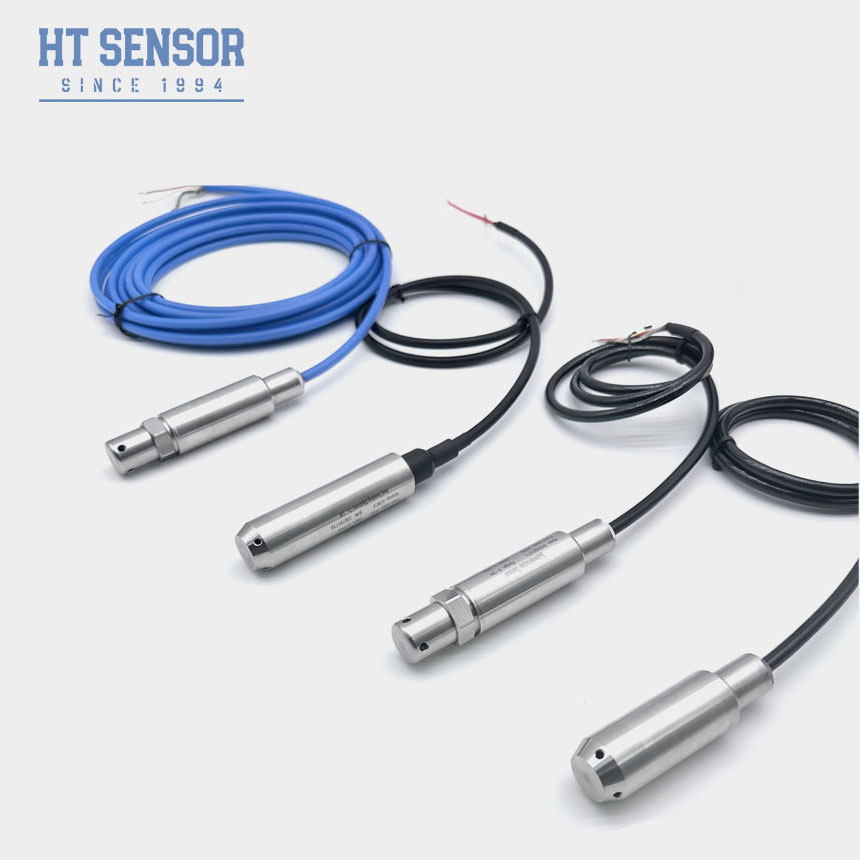

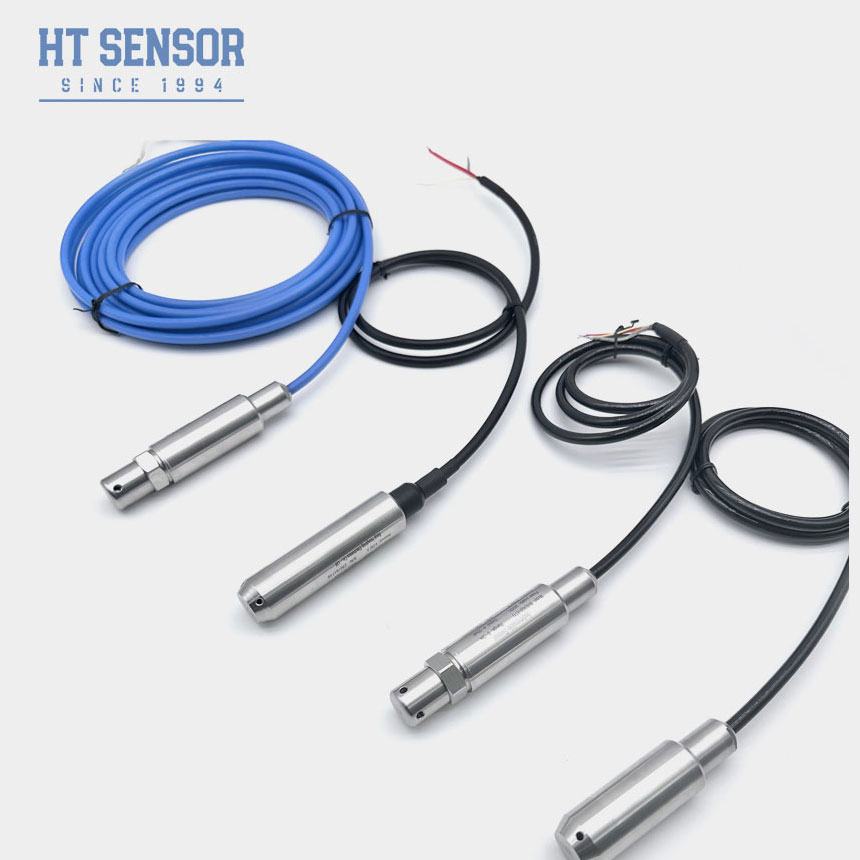

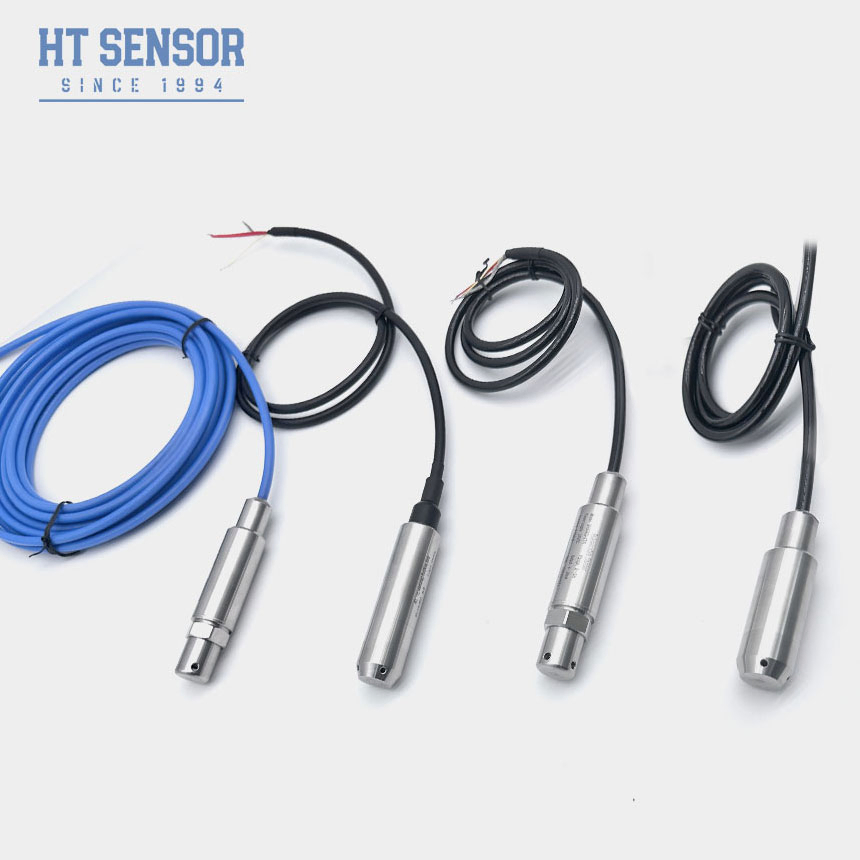

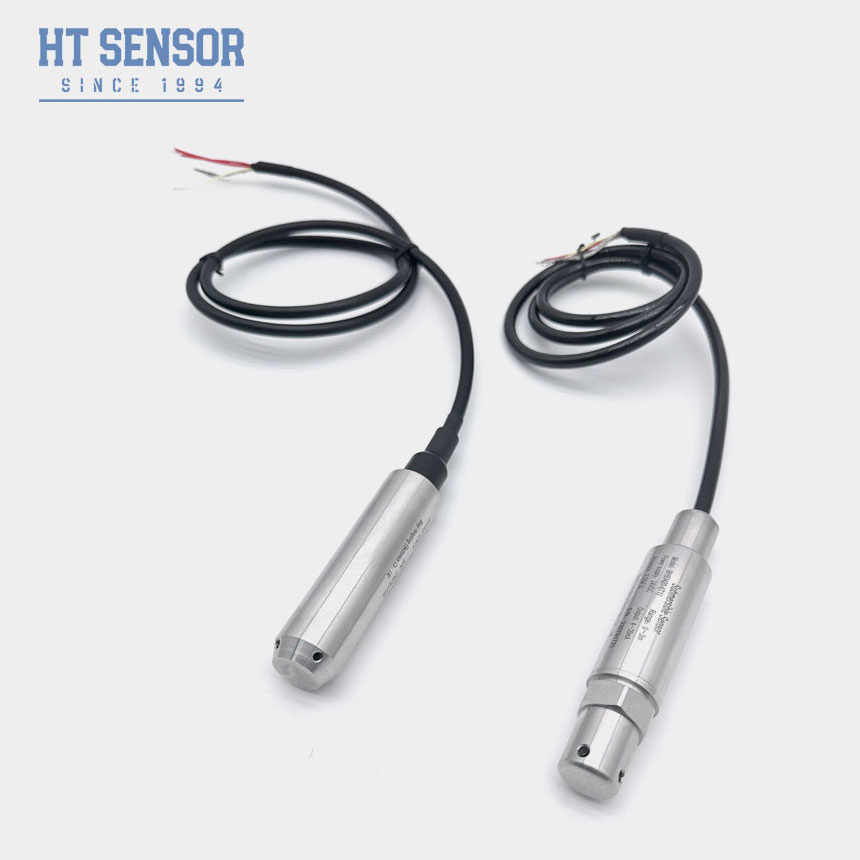

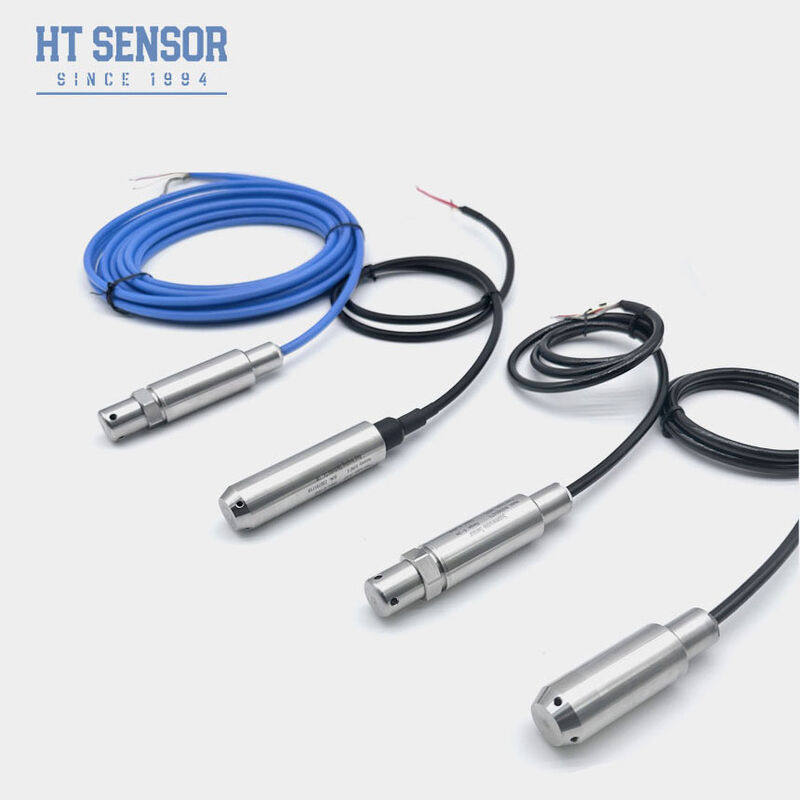

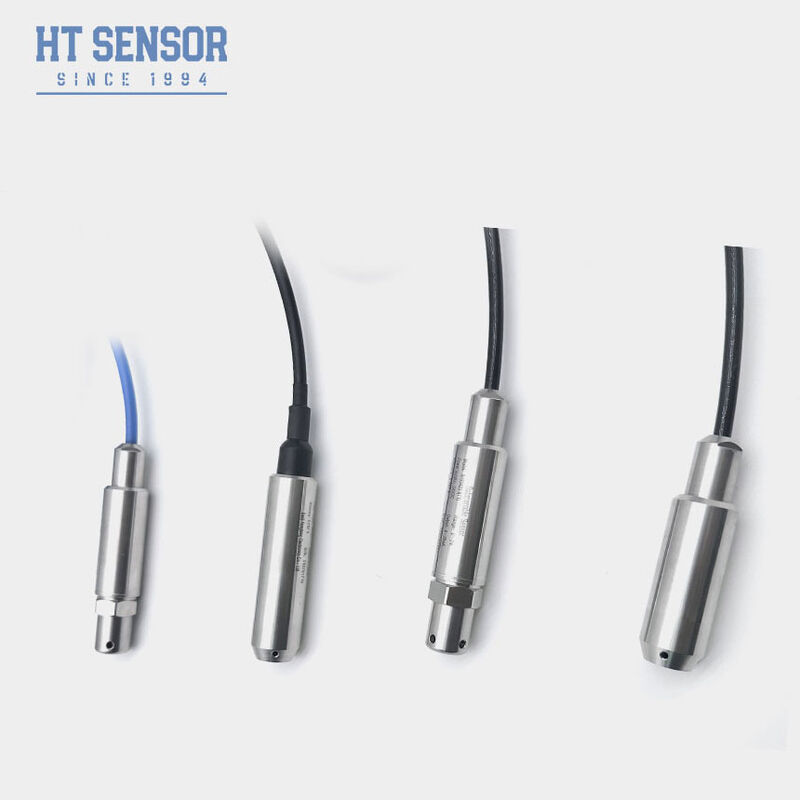

| प्रमुखता देना: | 4-20mA आउटपुट लिक्विड लेवल ट्रांसमीटर,स्टेनलेस स्टील 316L जल स्तर सेंसर,IP68 सुरक्षा स्तर ट्रांसमीटर |
||
| पैरामीटर | विनिर्देश |
|---|---|
| माप सीमा | 0~10 मीटर...400 मीटर |
| अतिभार | नामित सीमा का ≤ 2 X |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±1.5%F.S. (सामान्य) ±2%F.S. (अधिकतम) |
| पूर्ण पैमाने पर तापमान विचलन | ±1.5%F.Sr(टाइप) ±2%F.S (अधिकतम) |
| मुआवजा तापमान | 0-50oC (0-1m. 0-2m); 0-70oC |
| ऑपरेटिंग तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP67, IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3 किलो (केबल के बिना) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V | 5 वीडीसी | |
| 0/1~10V | ||
| 0.5~4.5V | ||
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| घटक | कोड | विवरण |
|---|---|---|
| उत्पाद श्रृंखला | BH93420 | दबाव ट्रांसमीटर श्रृंखला |
| मैं | दबाव ट्रांसमीटर | |
| माप सीमा | 0~10 मीटर...400 मीटर | |
| विद्युत आपूर्ति | डी1 | 24 वीडीसी |
| डी2 | 5 वीडीसी | |
| डी3 | अन्य | |
| आउटपुट सिग्नल | S1 | 4~20mADC |
| S2 | 1~5 वीडीसी | |
| S3 | 0~5 वीडीसी | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10 वीडीसी | |
| S7 | 0.5~4.5 वीडीसी | |
| S8 | RS485 | |
| दबाव प्रकार | जी | गेज दबाव |
| ए | पूर्ण दबाव | |
| एस | सीलबंद संदर्भ दबाव | |
| सामग्री | 01 | 304 स्टेनलेस स्टील |
| 02 | 316L स्टेनलेस स्टील | |
| केबल सामग्री | C1 | पीई |
| C2 | पीयू |
