316L स्टेनलेस स्टील IP68 लिक्विड लेवल ट्रांसमीटर

प्रमाणन:	CE,RoHS

न्यूनतम आदेश मात्रा:	1
मूल्य:	50

उत्पादन में संकेत:	4-20mA या RS485	आईपी रेटिंग:	आईपी68
शुद्ध वजन:	0.3 किग्रा	डायाफ्राम सामग्री:	316L स्टेनलेस स्टील
शुद्धता:	0.25%, 0.5%	केबल सामग्री:	पीई, पु, पीटीएफई
माप श्रेणी:	0 ~ 10 मीटर… 400 मीटर	दबाव का प्रकार:	गेज दबाव, पूर्ण दबाव, सील दबाव
अधिभार क्षमता:	≤ 2x रेटेड रेंज	परिचालन तापमान:	-20~80ºC
भंडारण तापमान:	-30 ~ 100 thec	आवास सामग्री:	कास्ट एल्यूमीनियम, 1CR18NI9TI
इन्सुलेशन प्रतिरोध:	> = 100m@@100vdc	विस्फोट प्रूफ रेटिंग:	ExiaIICT6
वज़न:	~1.5 किग्रा (केबल के बिना)
प्रमुखता देना:	316L स्टेनलेस स्टील लिक्विड लेवल ट्रांसमीटर , IP68 लिक्विड लेवल ट्रांसमीटर , 4-20mA आउटपुट प्रेशर सेंसर

एचटी सेंसर एलसीडी दबाव सेंसर - स्टेनलेस स्टील पानी रिसाव सेंसर जांच ईंधन मीटर ट्रांसमीटर

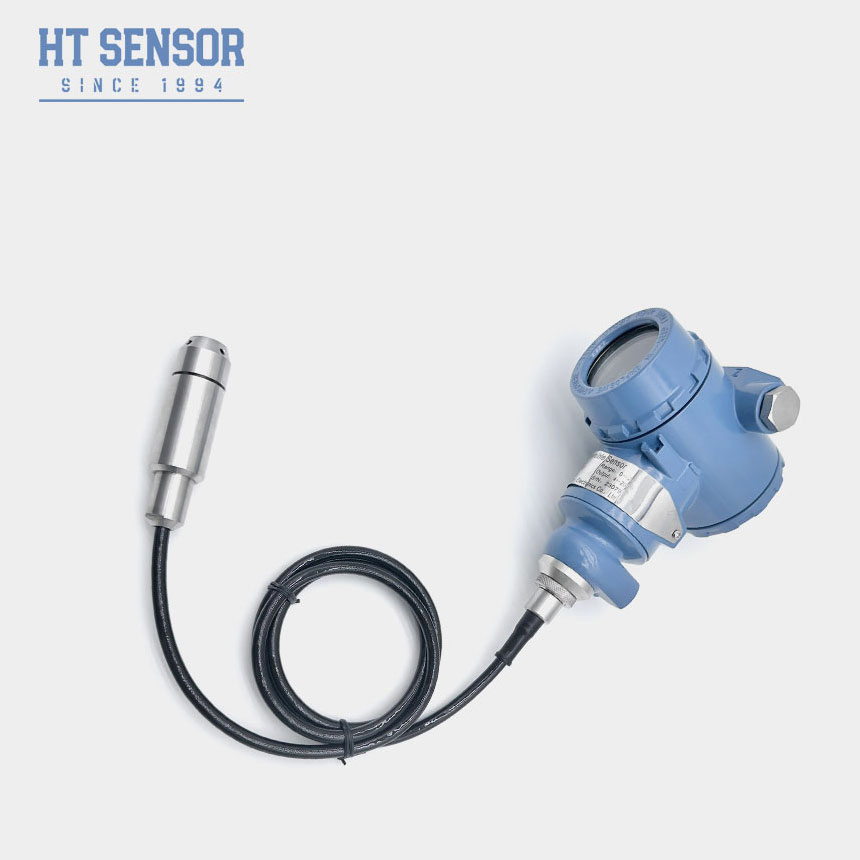

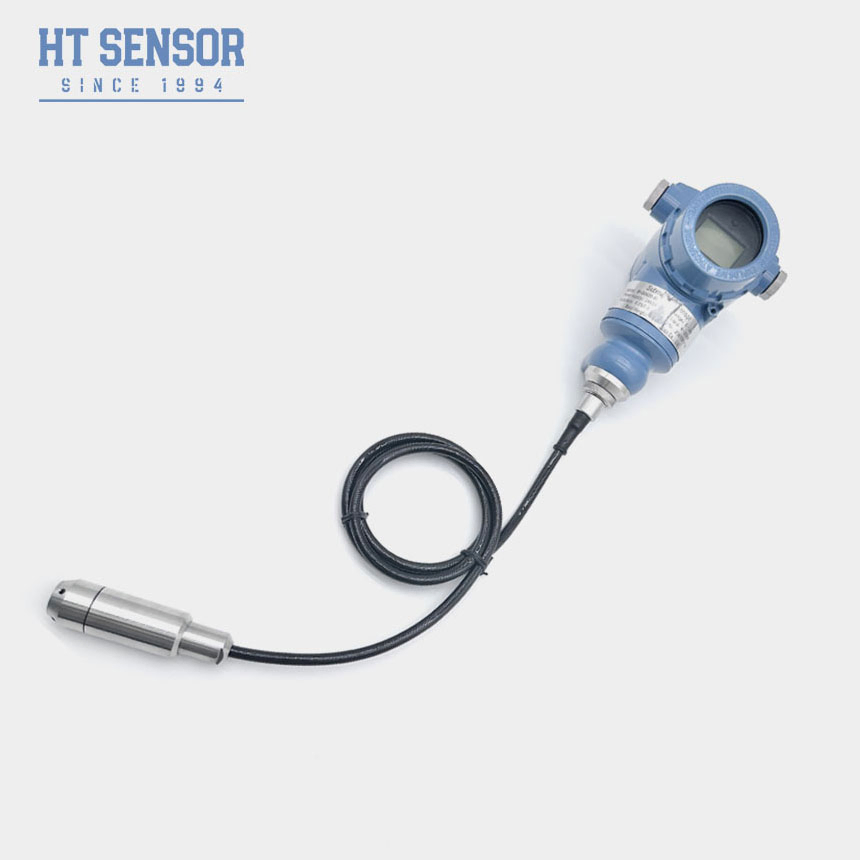

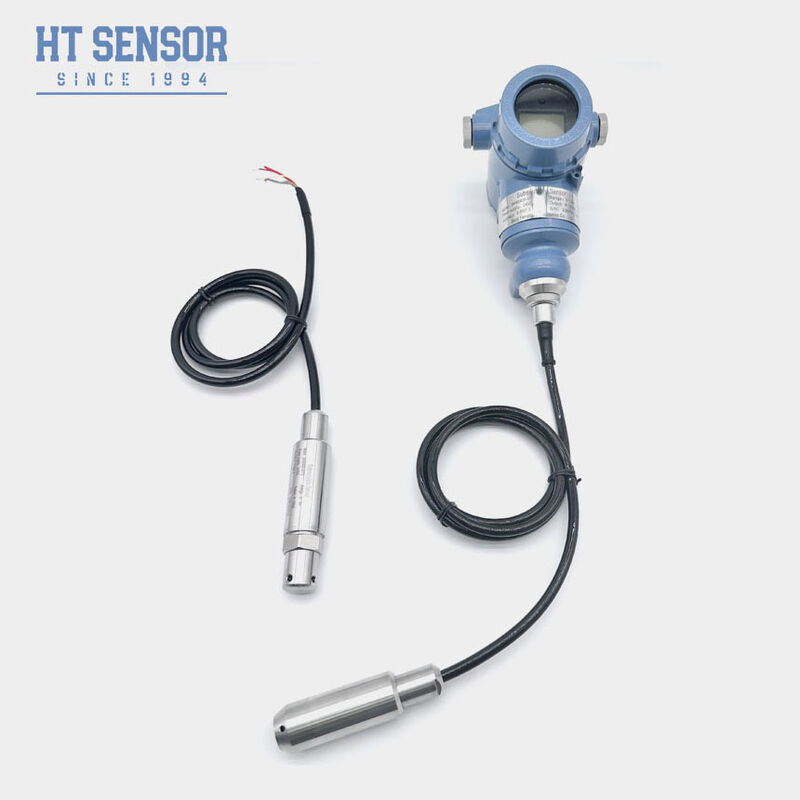

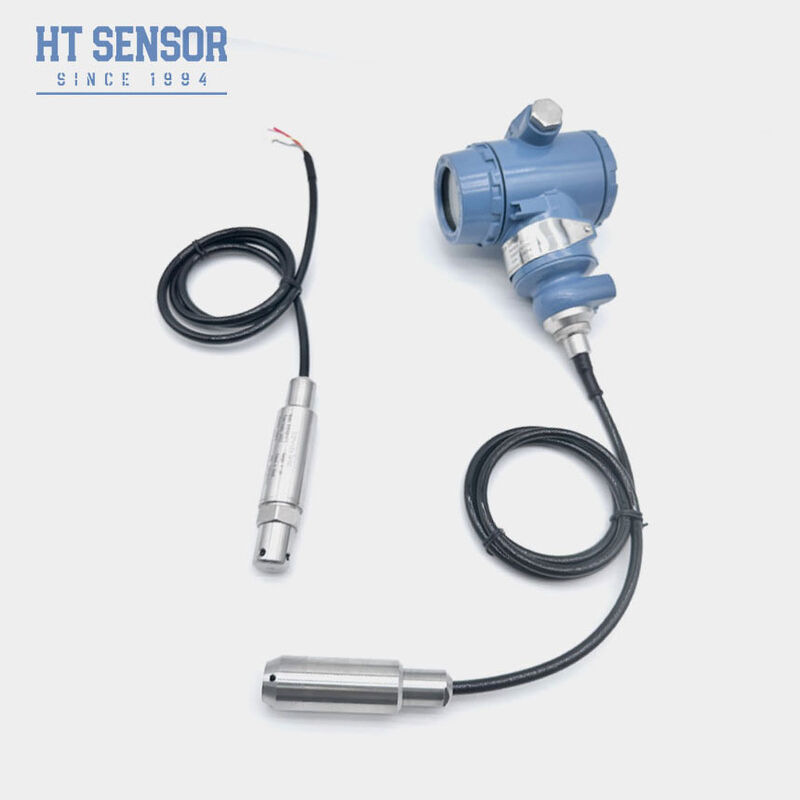

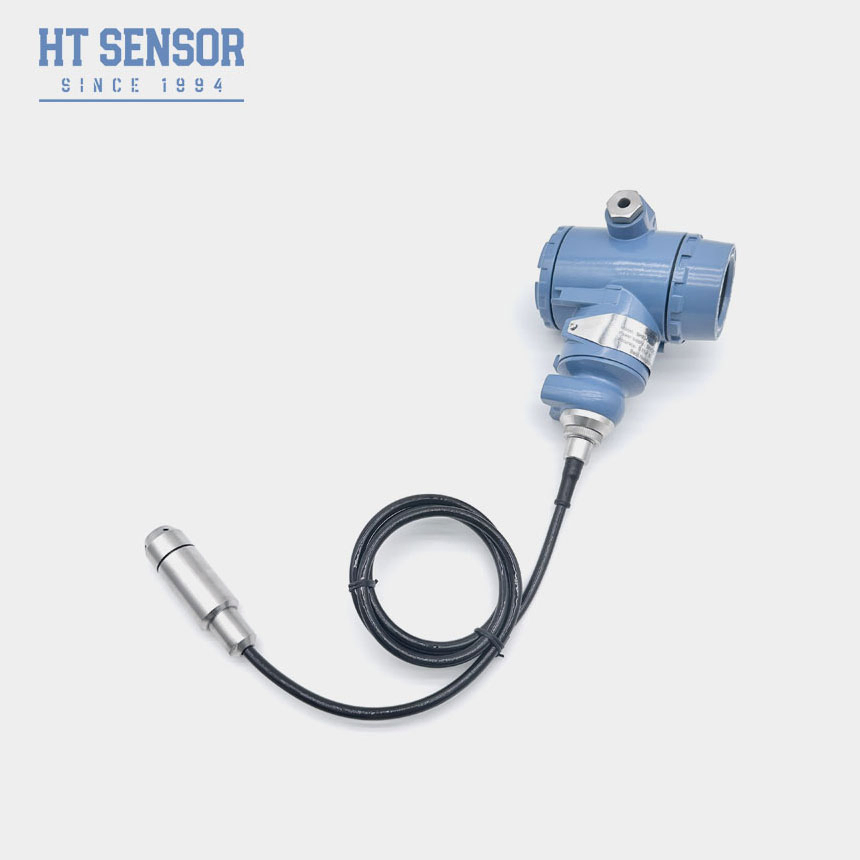

सटीक औद्योगिक निगरानी अनुप्रयोगों के लिए 4-20mA एलईडी डिस्प्ले के साथ मॉडल BH93420-III तरल स्तर माप सेंसर।

उत्पाद का परिचय

BH93420-III तरल स्तर सेंसर अपने संकेत मापने के तत्व के रूप में एक उच्च सटीक Piezoresistive फैल सिलिकॉन दबाव सेंसर का उपयोग करता है।यह पानी के स्तर से सीधे संबंधित स्थिर दबाव को मापता है और इसे उन्नत प्रवर्धन सर्किट का उपयोग करके मानक सिग्नल आउटपुट में परिवर्तित करता हैआउटपुट सिग्नल और तरल स्तर के बीच रैखिक संबंध सटीक और सटीक जल स्तर माप सुनिश्चित करता है।

प्रमुख विशेषताएं

साइट पर आसान वायरिंग और कैलिब्रेशन के लिए स्प्लिट-टाइप डिजाइन
स्पष्ट रीडिंग के लिए उज्ज्वल एलईडी डिस्प्ले
विस्फोट प्रतिरोधी रेटिंगः ExiaIICT6
उच्च सुरक्षा रेटिंगः IP68
कई केबल विकल्पः पीई, पीयू, पीटीएफई

आवेदन

316L स्टेनलेस स्टील और गैर संक्षारक तरल पदार्थों के साथ संगत
सीवेज, औद्योगिक और नगरपालिका जल प्रणालियों, जल टैंकों, कुओं, नदियों, समुद्र के पानी और झीलों में जल स्तर की निगरानी
डीजल, ईंधन और अन्य तेल टैंक स्तर की निगरानी

प्रदर्शन मापदंड

माप सीमा	0~10 मीटर...400 मीटर
दबाव प्रकार	गेज दबाव, पूर्ण दबाव, सील दबाव
अतिभार	≤ 2X नामित सीमा
सटीकता @ 25oC	±0.25% (सामान्य) ±0.5% (अधिकतम)
पुनरावृत्ति	±0.03% (सामान्य) ±0.05% एफएस (अधिकतम)
हिस्टेरिसिस	±0.03% (सामान्य) ±0.05% एफएस (अधिकतम)
दीर्घकालिक स्थिरता	±0.15% एफ.एस. /वर्ष (अधिकतम)
शून्य तापमान विचलन	±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa)
स्पैन तापमान विचलन	±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa)
मुआवजा तापमान	0-50oC (0-1m. 0-2m); 0-70oC
ऑपरेटिंग तापमान	-20 से 80oC
भंडारण तापमान	-30 से 100 डिग्री सेल्सियस
कंपन	10g,55Hz ~ 2kHz
झटका	100 ग्राम
आवास सामग्री	कास्ट एल्यूमीनियम, 1Cr18Ni9Ti
डायफ्राम सामग्री	316L स्टेनलेस स्टील
इन्सुलेशन प्रतिरोध	>=100MΩ@100VDC
विस्फोट प्रतिरोधी रेटिंग	ExiaIICT6
सुरक्षा रेटिंग	IP68
ओ-रिंग सील	फ्लोरो रबर
वजन	~1.5 किलो (केबल के बिना)
केबल सामग्री	पॉलीएथिलीन, पॉलीयूरेथेन, पीटीएफई केबल

आउटपुट सिग्नल विनिर्देश

आउटपुट सिग्नल	आपूर्ति वोल्टेज	आउटपुट प्रकार
4~20mA	15~30 वीडीसी	2/3/4 तार
RS485 संचार प्रोटोकॉल		4 तार

रूपरेखा निर्माण

विद्युत कनेक्शन

चयनित उदाहरण

ऑर्डर करने की जानकारी

ऑर्डर करने के सुझाव

चयन के दौरान उत्पाद घटकों के साथ मापी गई माध्यम संगतता सुनिश्चित करें
मापा हुआ माध्यम का घनत्व निर्दिष्ट करें
मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए विवरण प्रदान करें और क्रम में इंगित करें
साइट पर बिजली सुरक्षा उपकरण स्थापित करें और उत्पाद और बिजली की आपूर्ति के विश्वसनीय ग्राउंडिंग सुनिश्चित करें

आदेश मार्गदर्शिका

BH93420 ∙ कोड ∙ रूपरेखा निर्माण

2088 आवास के साथ तरल स्तर ट्रांसमीटर

∙∙ माप रेंज ∙∙ 0~10 मीटर... 400 मीटर

∙ ∙ ∙ कोड ∙ पावर सप्लाई

D1 24VDC

∙ ∙ ∙ ∙ कोड ∙ आउटपुट सिग्नल

S1 4~20mADC S2 RS485

∙ ∙ ∙ ∙ ∙ ∙ कोड ∙ विद्युत कनेक्शन

B5 2088 डिस्प्ले के साथ

B6 3051A

∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ कोड ∙ दबाव प्रकार

∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ G ∙ दबाव मापें

∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ एक पूर्ण दबाव

∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙

∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙

304 स्टेनलेस स्टील

316L स्टेनलेस स्टील

केबल सामग्री.

∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙

C2 PU

C3 PTFE

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
प्रश्न: आपकी उत्पादन क्षमता कितनी है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, जो बड़े पैमाने पर ऑर्डर को पूरा करने में सक्षम हैं।उत्पादन और वितरण अनुसूची के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करें.
प्रश्न: सामान्य वितरण अवधि क्या है?
A: मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
उत्तरः शिपमेंट के बाद 24 महीने की वारंटी। बिक्री के बाद 24 घंटे के भीतर प्रतिक्रिया, दूरस्थ पीसी नेटवर्क निर्देश के साथ उपलब्ध है।
