| प्रमाणन: | CE |
|---|---|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 25 |
| प्रतिरूप संख्या।: | BP93420D-I | मापने का माध्यम: | आपूर्ति की योग्यता |
|---|---|---|---|
| सटीकता ग्रेड: | 0.25% | दबाव सीमा: | 0-10kpa...~2MPa |
| आईपी रेटिंग: | आईपी65 | दबाव का प्रकार: | अंतर दबाव |
| धागा: | M10*1 या अनुकूलित | केबल सामग्री: | पोलीविनाइल क्लोराइड |
| माप श्रेणी: | 0-500Pa...~200kPa | सिंगल-साइड ओवरलोड: | रेटेड रेंज का ≤3 गुना |
| स्थैतिक दबाव: | रेटेड सीमा के 5 गुना या 7 एमपीए के बीच न्यूनतम मान | परिचालन तापमान: | -30ºC~80ºC |
| भंडारण तापमान: | -40ºC~100ºC | आवास सामग्री: | 304,316एल |
| डायाफ्राम सामग्री: | 316एल | ||
| प्रमुखता देना: | 0.25% सटीकता विभेदक दबाव सेंसर,IP65 सुरक्षा विभेदक दबाव ट्रांसमीटर,स्टेनलेस स्टील संरचना दबाव ट्रांसड्यूसर |
||

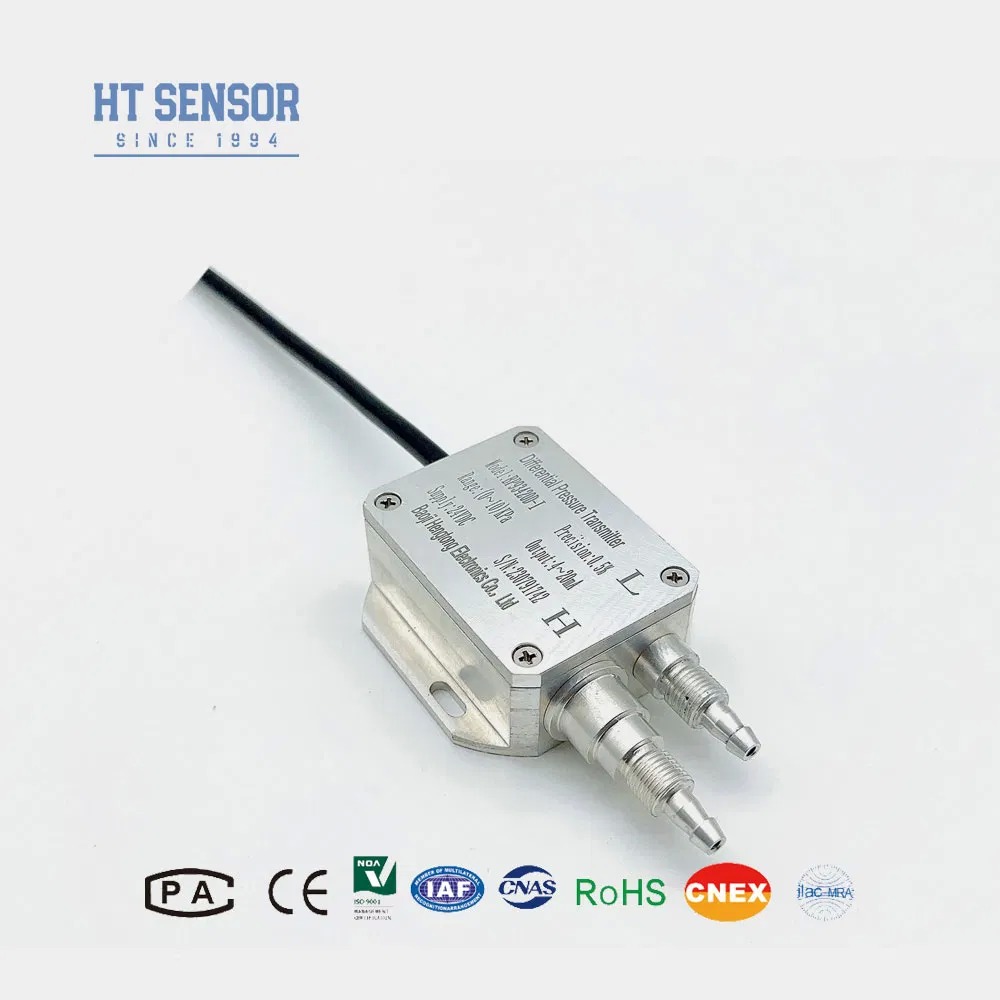

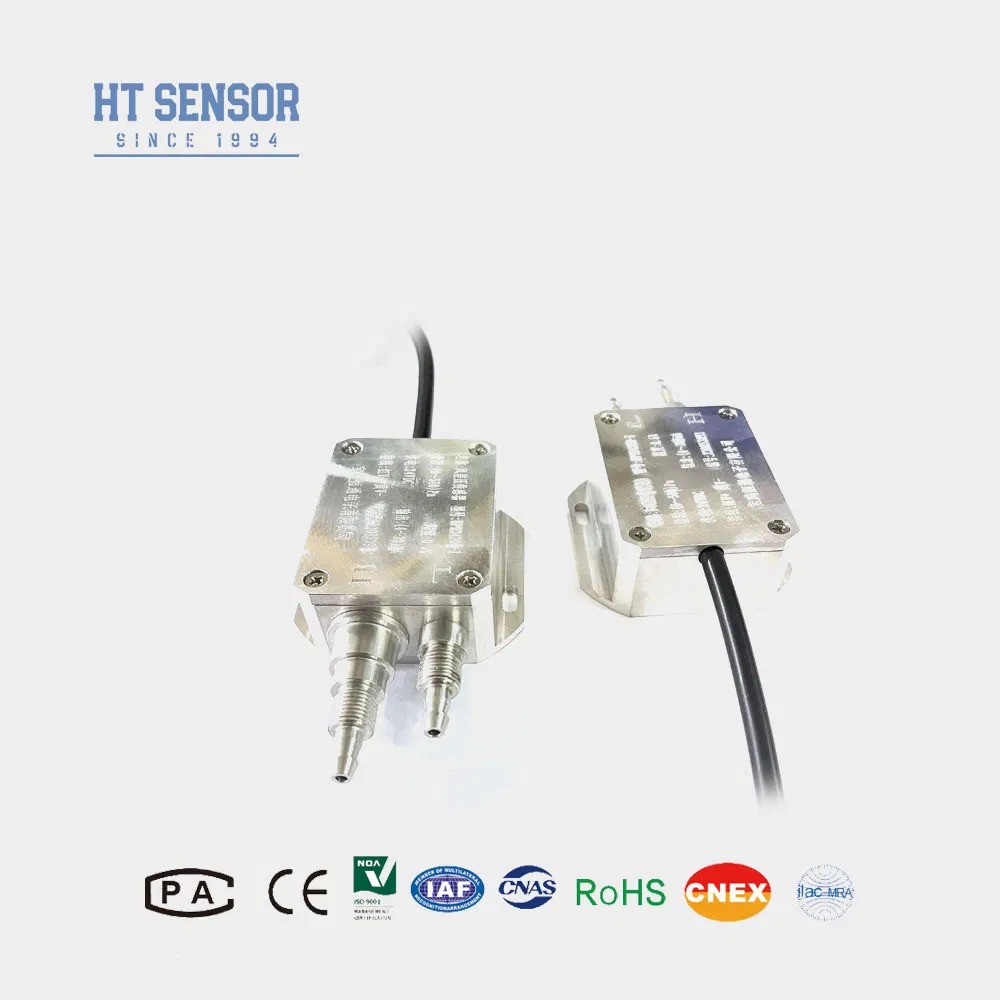

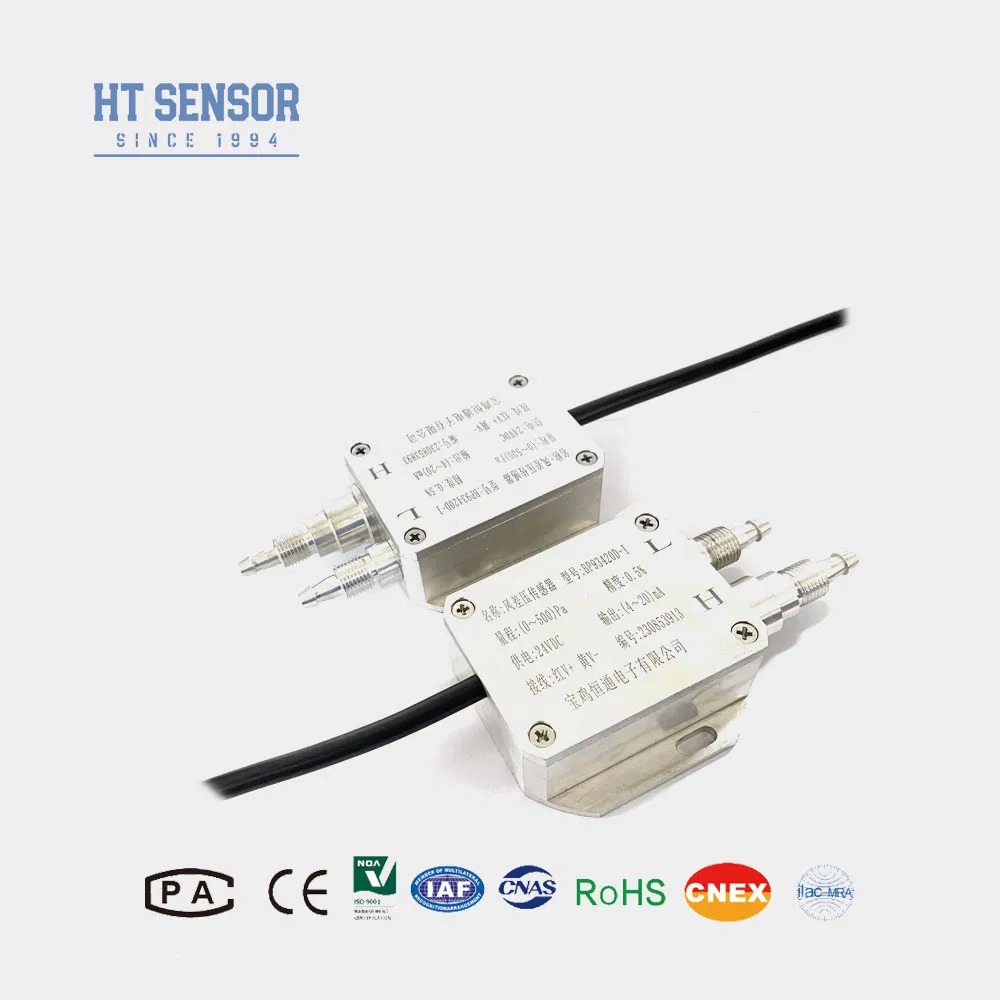

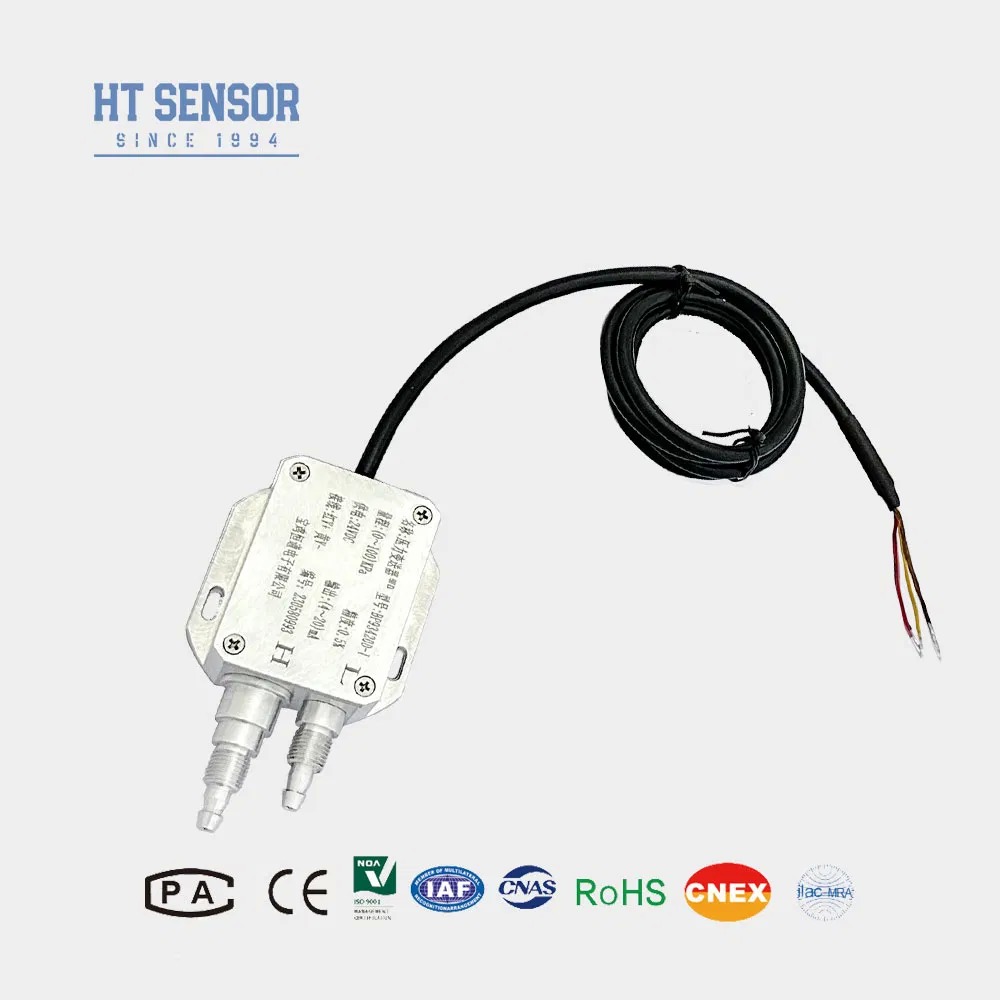

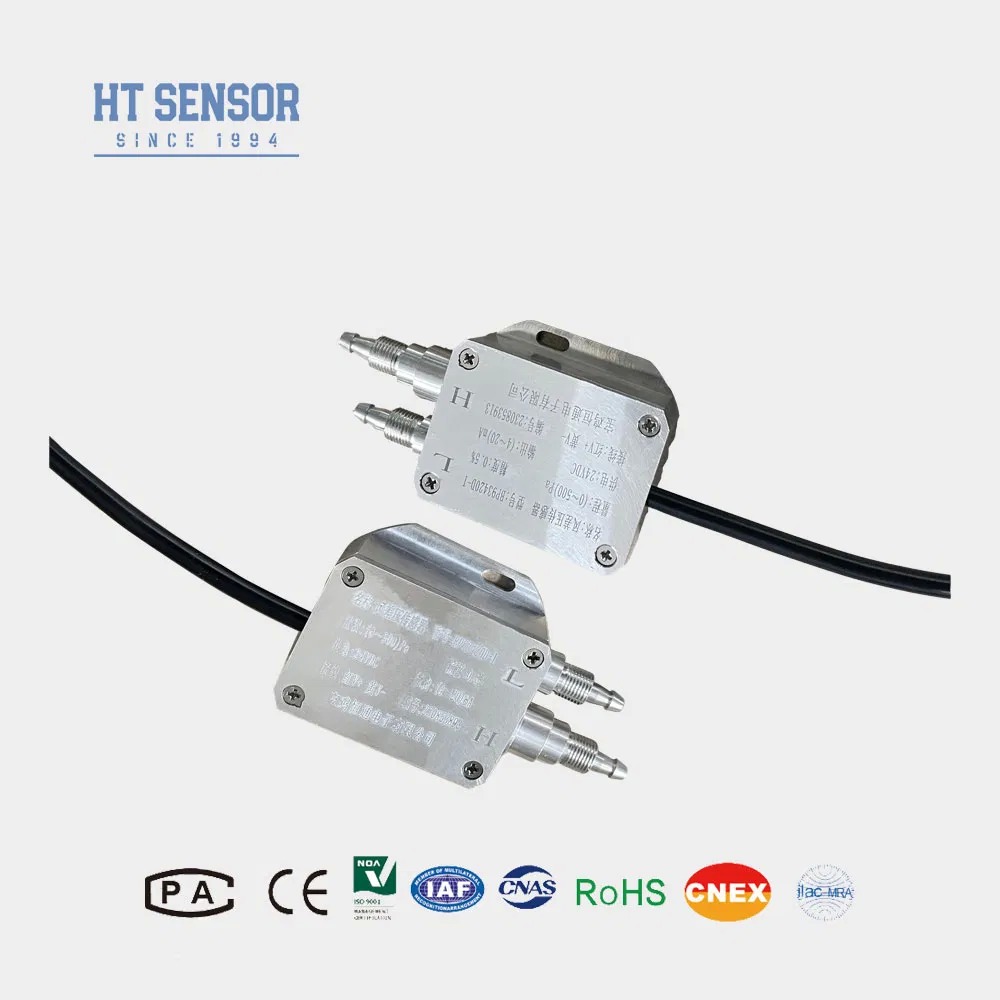

बीपी93420डीआई अंतर दबाव ट्रांसमीटर एक व्हीटस्टोन ब्रिज सेंसर चिप के माध्यम से अंतर दबाव को सटीक रूप से मापता है जो दबाव परिवर्तनों के सापेक्ष रैखिक आउटपुट प्रदान करता है।यह उपकरण पेट्रोलियम के पार औद्योगिक पाइपलाइन अनुप्रयोगों में गैस और तरल अंतर दबाव के सटीक माप के लिए बनाया गया है, रासायनिक, ऊर्जा और जल विज्ञान क्षेत्र।
| माप सीमा | 0-500Pa...~200kPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| ऑपरेटिंग तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.2kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0.5~4.5V |
5 वीडीसी |
इस उत्पाद का चयन करते समय, यह सत्यापित करें कि मापा गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है। विश्वसनीय संचालन के लिए,माप बिंदु और ट्रांसमीटर के बीच एक तीन वाल्व जनरेटर स्थापित धीमी सुनिश्चित करने के लिए, सकारात्मक और नकारात्मक दोनों दबाव कक्षों पर समान दबाव लागू करें।
स्थापना के दौरान, स्थिति दबाव स्थान के प्रभाव को कम करने के लिए क्षैतिज रूप से इंटरफेस करता है।शक्तिशाली विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप, कृपया अपने आदेश में इन शर्तों को निर्दिष्ट करें।
| BP93420XX | दबाव ट्रांसमीटर |
| कोड | रूपरेखा निर्माण |
| DII | अंतर दबाव ट्रांसमीटर |
| माप सीमा | 0-10KPa...~2MPa |
| कोड | विद्युत आपूर्ति |
| डी1 | 24 वीडीसी |
| डी2 | 5 वीडीसी |
| डी3 | अन्य |
| कोड | आउटपुट सिग्नल |
| S1 | 4~20mADC |
| S2 | 1~5 वीडीसी |
| S3 | 0~5 वीडीसी |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10 वीडीसी |
| S7 | 0.5~4.5 वीडीसी |
| कोड | दबाव कनेक्शन |
| J1 | M20×1.5 पुरुष |
| J2 | G1/2 पुरुष |
| J3 | G1/4 पुरुष |
| J4 | 1/2 एनपीटी पुरुष |
| J5 | अन्य |
| कोड | विद्युत कनेक्शन |
| बी1 | हर्शमैन |
| बी2 | पीजी7 प्लग |
| B3 | सीलबंद केबल आउटपुट |
| B4 | अन्य |
| कोड | दबाव प्रकार |
| D | अंतर दबाव |
