| प्रमाणन: | CE |
|---|---|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 25 |
| प्रतिरूप संख्या।: | BP93420D-I | मापने का माध्यम: | आपूर्ति की योग्यता |
|---|---|---|---|
| सटीकता ग्रेड: | 0.25% | दबाव सीमा: | 0-10kpa...~2MPa |
| आईपी रेटिंग: | आईपी65 | दबाव का प्रकार: | अंतर दबाव |
| धागा: | M10*1 या अनुकूलित | केबल सामग्री: | पोलीविनाइल क्लोराइड |
| माप श्रेणी: | 0-500Pa...~200kPa | सिंगल-साइड ओवरलोड: | रेटेड रेंज का ≤3 गुना |
| स्थैतिक दबाव: | रेटेड सीमा के 5 गुना या 7 एमपीए के बीच न्यूनतम मान | परिचालन तापमान: | -30ºC~80ºC |
| आवास सामग्री: | 304,316एल | डायाफ्राम सामग्री: | 316एल |
| वज़न: | ~0.2kg | ||

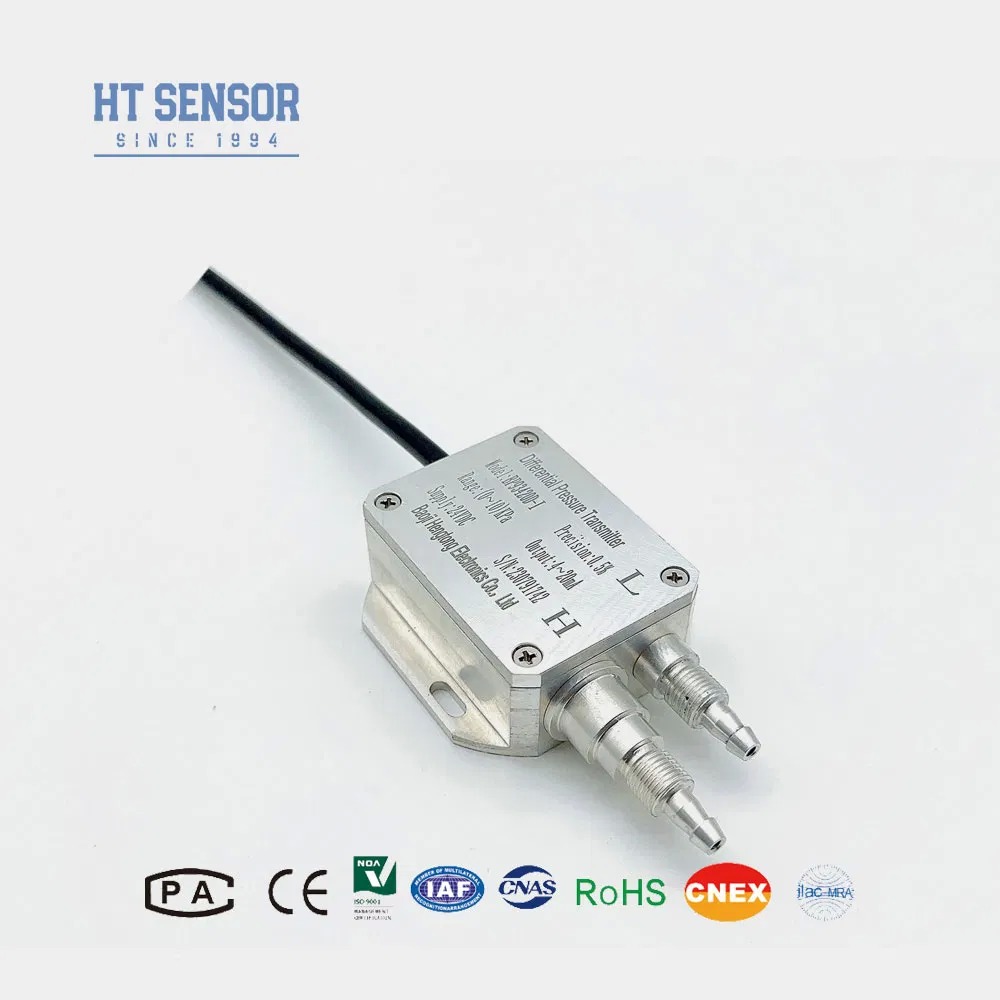

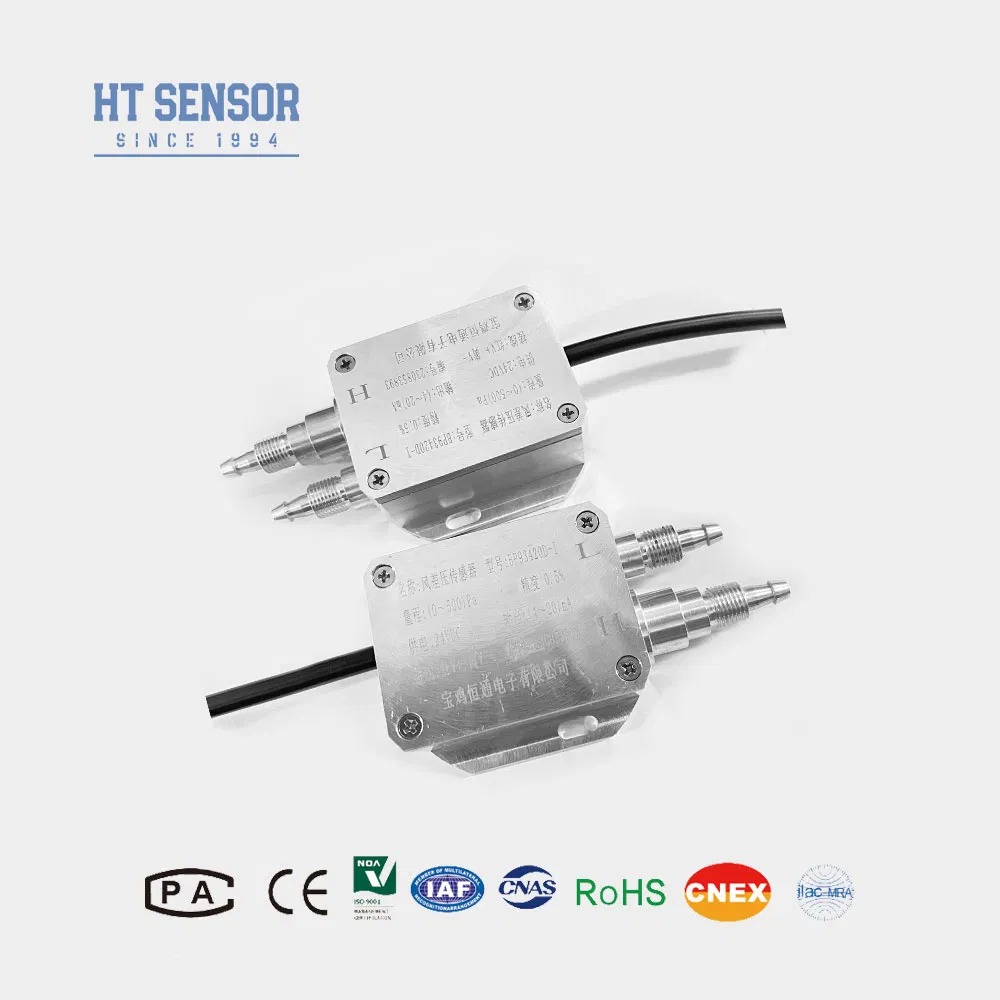

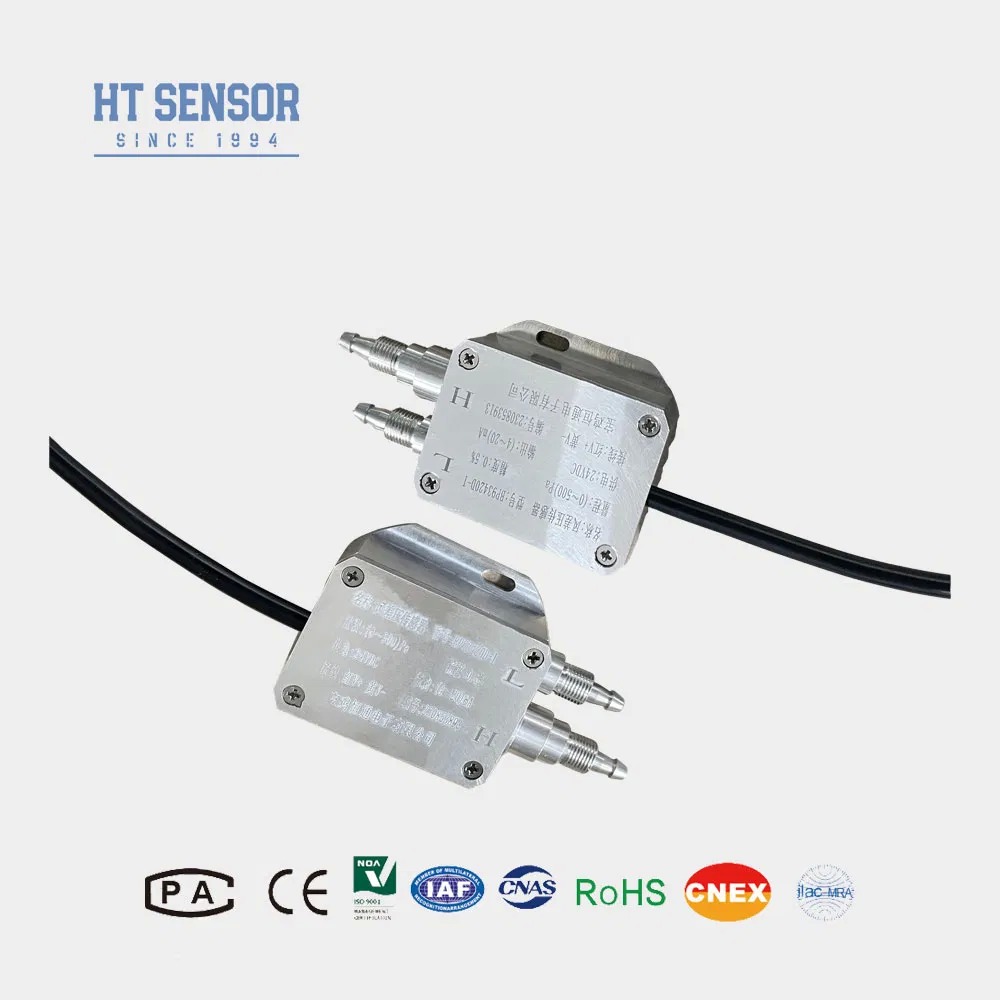

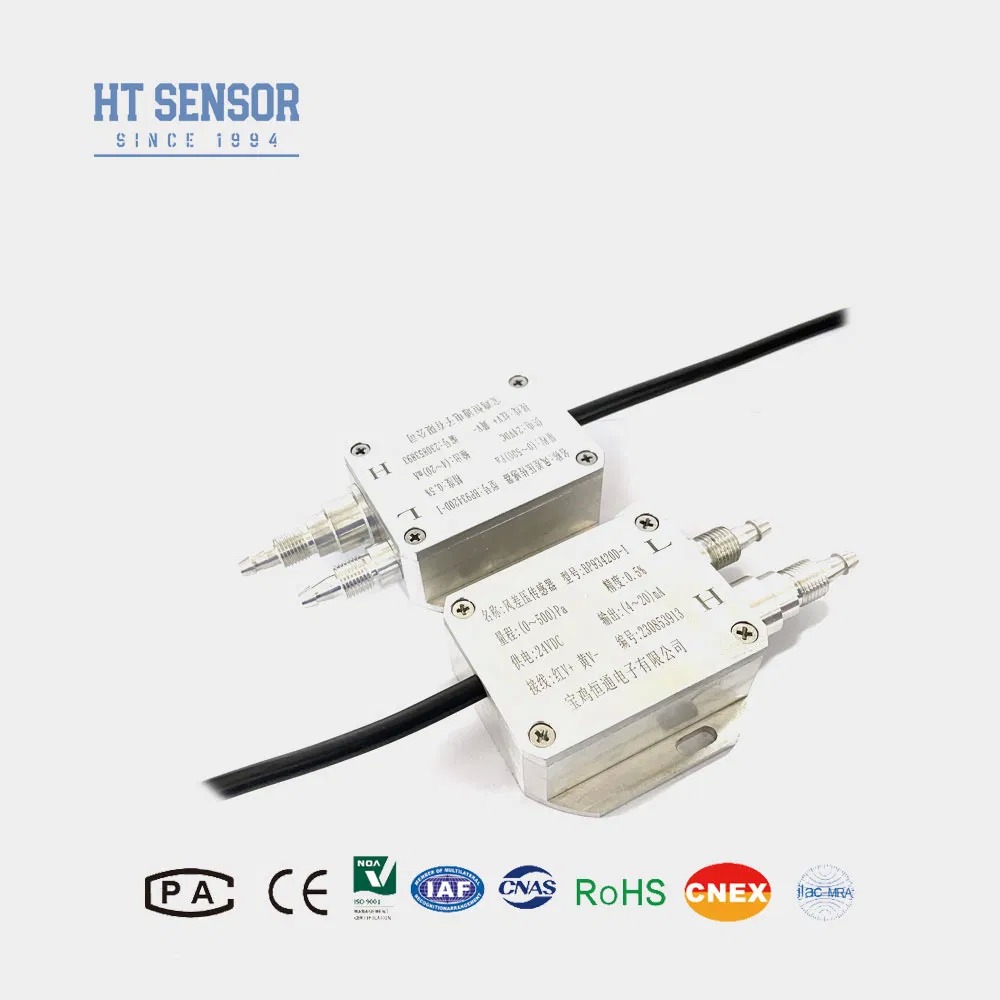

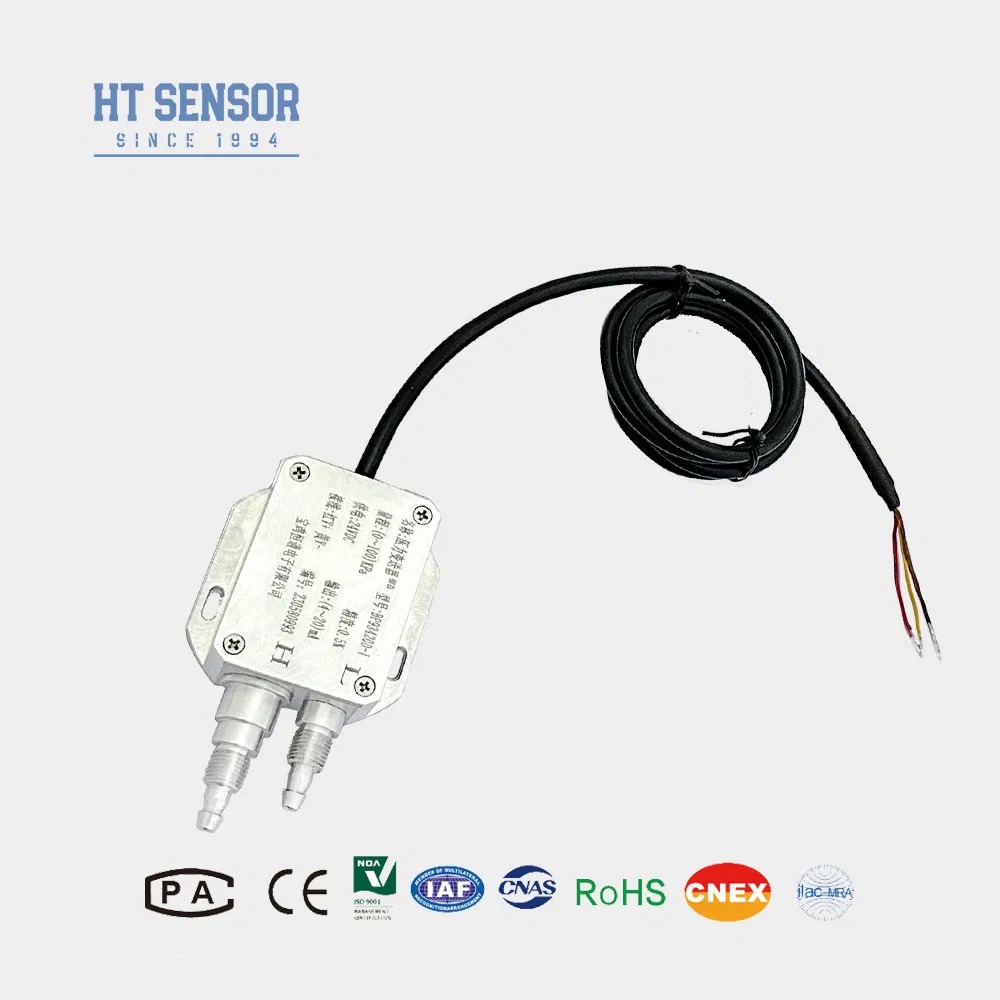

| प्रमुखता देना: | 0.25% सटीकता विभेदक दबाव ट्रांसमीटर,IP65 प्रोटेक्शन सिलिकॉन प्रेशर सेंसर,स्टेनलेस स्टील संरचना BP93420DI |
||
| माप रेंज | 0-500Pa...~200kPa |
| दबाव प्रकार | डिफरेंशियल प्रेशर |
| सिंगल-साइड ओवरलोड | रेटेड रेंज का ≤3 गुना |
| स्थैतिक दबाव | रेटेड रेंज या 7 MPa के 5 गुना के बीच न्यूनतम मान |
| सटीकता @ 25°C | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (विशिष्ट) ±0.05%FS (अधिकतम) |
| हिस्टैरिसीस | ±0.03% (विशिष्ट) ±0.05%FS (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष (≤200KPa) ±0.2%F.S/वर्ष (>200KPa) |
| शून्य तापमान बहाव | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान बहाव | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C(0-10KPa, 0-20KPa), 0-70°C, -10-70°C |
| संचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~100°C |
| कंपन | 10g, 55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-प्रूफ रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-प्रूफ |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.2kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V | 5VDC | |
| 0.5~4.5V |
| कोड | विवरण | विकल्प |
|---|---|---|
| BP93420XX | प्रेशर ट्रांसमीटर | |
| DII | डिफरेंशियल प्रेशर ट्रांसमीटर | |
| माप रेंज | 0-10KPa...~2MPa | |
| बिजली की आपूर्ति | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | अन्य | |
| आउटपुट सिग्नल | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| दबाव कनेक्शन | J1 | M20×1.5 पुरुष |
| J2 | G1/2 पुरुष | |
| J3 | G1/4 पुरुष | |
| J4 | 1/2 NPT पुरुष | |
| J5 | अन्य | |
| विद्युत कनेक्शन | B1 | हिरशमन |
| B2 | PG7 प्लग | |
| B3 | सीलबंद केबल आउटपुट | |
| B4 | अन्य | |
| दबाव प्रकार | D | डिफरेंशियल प्रेशर |
