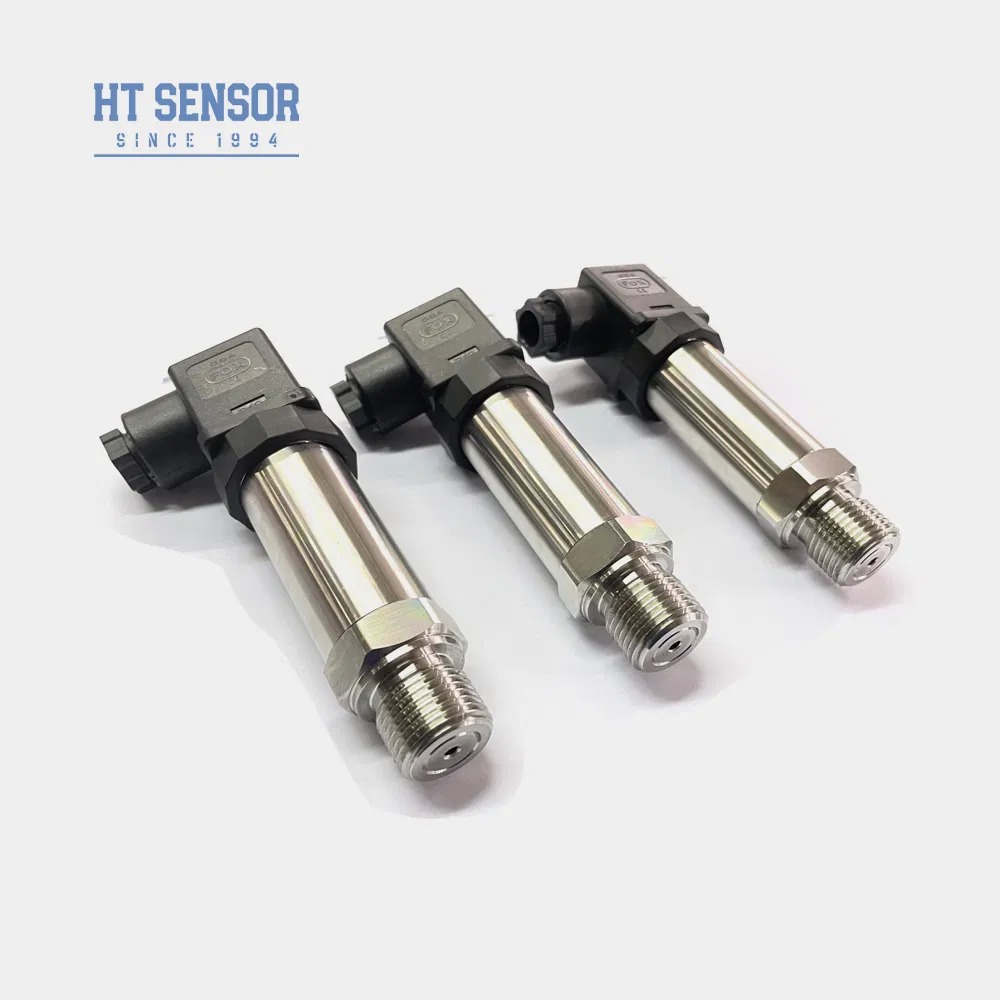

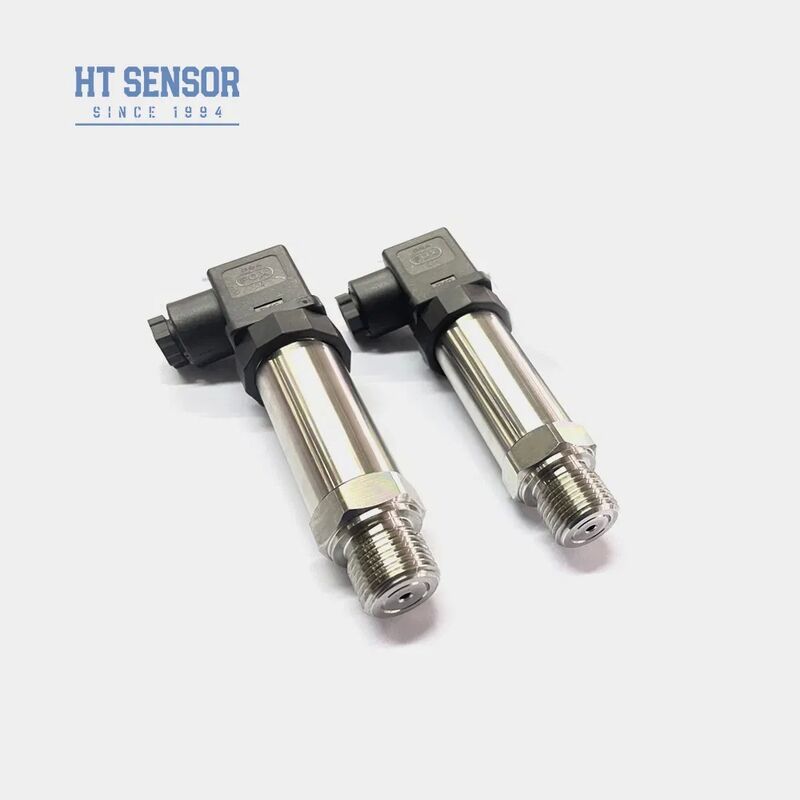

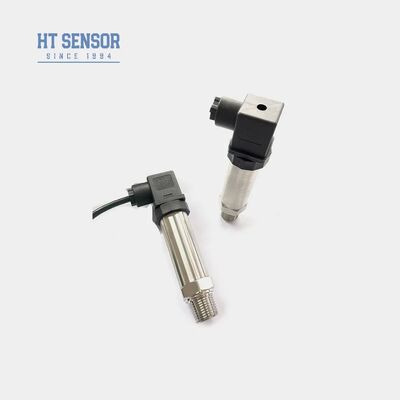

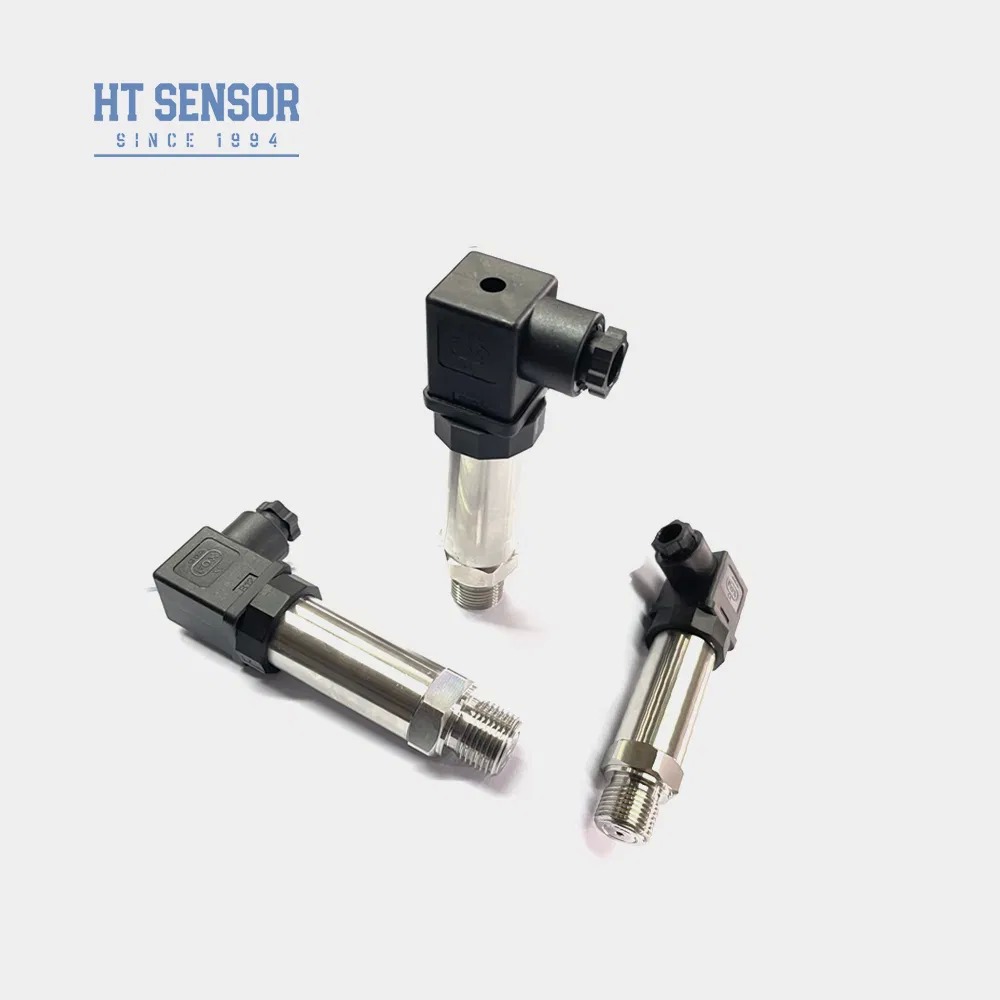

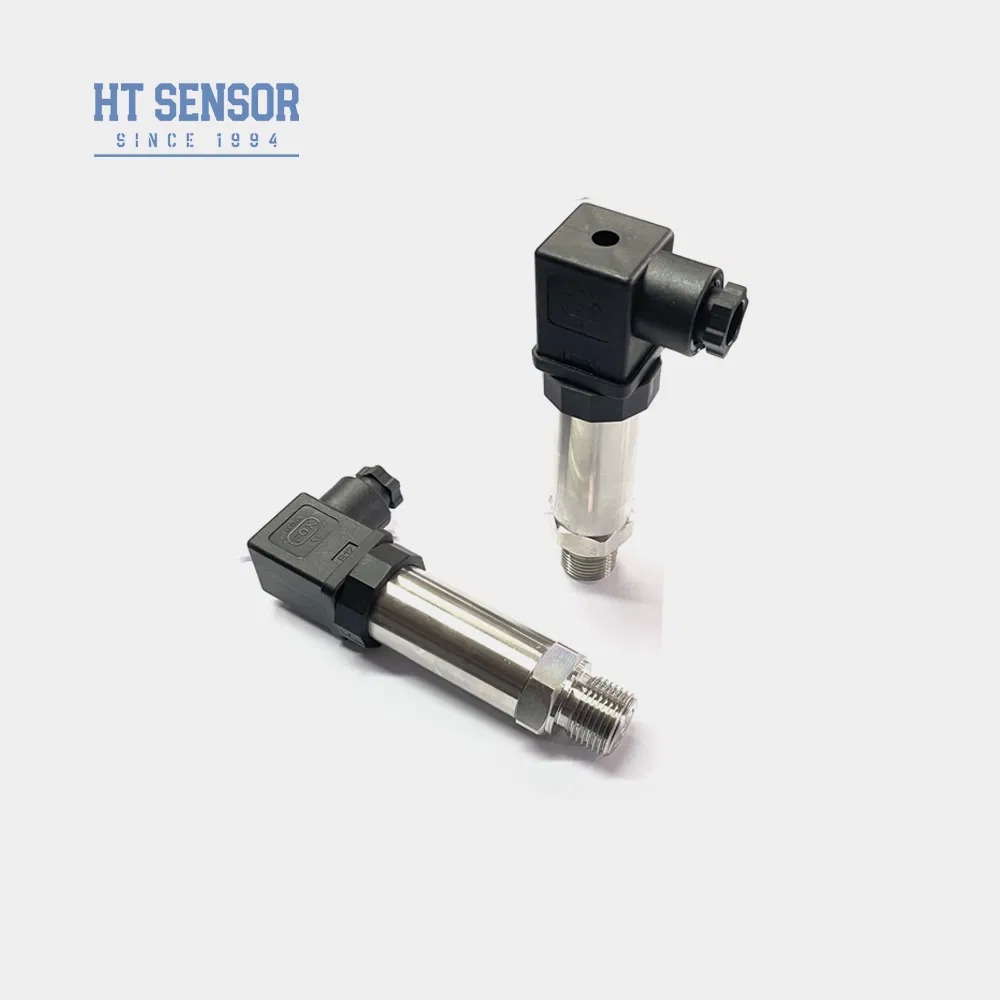

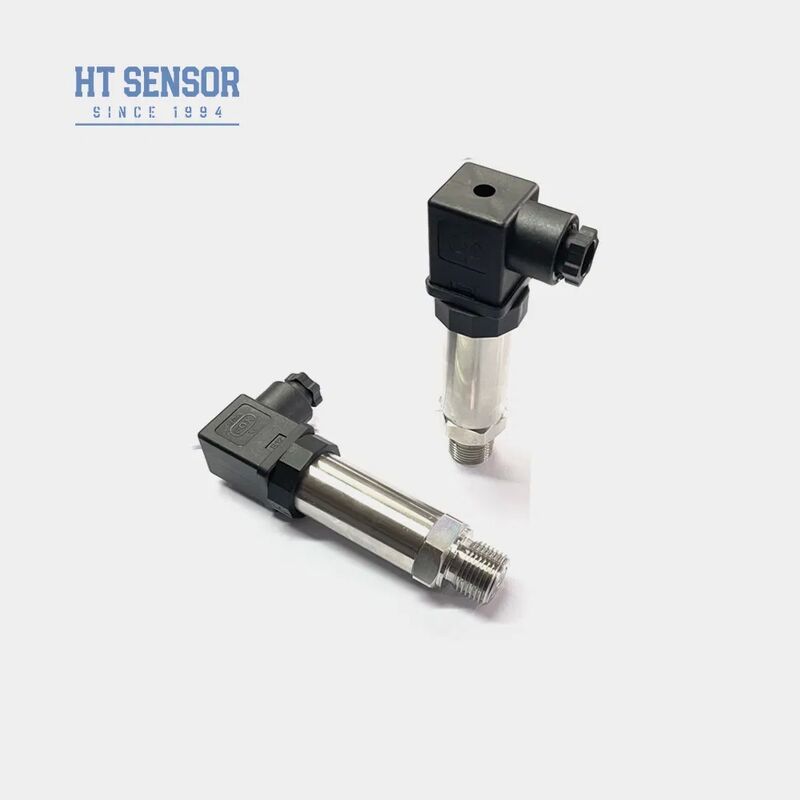

बीपी93420-आईबी 4-20mA आउटपुट प्रेशर ट्रांसमीटर 316L स्टेनलेस स्टील और आईपी65 सुरक्षा के साथ
उत्पाद विवरण
| प्रतिरूप संख्या।: | BPZ93420-आईबी | मापने का माध्यम: | तरल |
|---|---|---|---|
| सटीकता ग्रेड: | 0.5 ग्रा | दबाव सीमा: | 0kpa~10kpa...100MPa |
| आईपी रेटिंग: | आईपी65 | दबाव का प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| आवास सामग्री: | 316एल | दीर्घकालिक स्थिरता: | +-0.2%F.S./Year ((टाइप) |
| अधिभार: | रेटेड रेंज के 1.5 बार | सटीकता @ 25ºC: | ± 0.25% (विशिष्ट)% 0.5% (अधिकतम) |
| repeatability: | 0.1% एफएस | हिस्टैरिसीस: | 0.1% एफएस |
| शून्य बिंदु तापमान बहाव: | ±0.03%FS/ºC(≤100KPa) ±0.02%FS/ºC(>100KPa) | पूर्ण पैमाने पर तापमान बहाव: | ±0.03%FS/ºC(≤100KPa) ±0.02%FS/ºC(>100KPa) |
| परिचालन तापमान: | -20 ~ C ~ 80ºC | ||
| प्रमुखता देना |
4-20mA आउटपुट दबाव ट्रांसमीटर,316L स्टेनलेस स्टील दबाव सेंसर,IP65 संरक्षण जल स्तर ट्रांसमीटर |
||
उत्पाद वर्णन
- स्टेनलेस स्टील निर्माण के साथ विस्तृत मापने की सीमा
- एकाधिक दबाव इंटरफ़ेस कॉन्फ़िगरेशन उपलब्ध
- कॉम्पैक्ट और हल्के डिजाइन
- समायोज्य शून्य और पूर्ण-पैमाने पर कैलिब्रेशन
- उच्च परिशुद्धता माप क्षमताएं
- टिकाऊपन के लिए सभी स्टेनलेस स्टील निर्माण
- 316L स्टेनलेस स्टील का उपयोग करके गैर-संक्षारक गैसों और तरल पदार्थों का दबाव मापन
- समुद्री और विमानन उद्योग अनुप्रयोग
- पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में औद्योगिक प्रक्रिया नियंत्रण
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
| मापने की सीमा | -100kPa…0kPa ~ 10kPa…100MPa |
| दबाव का प्रकार | गेज प्रेशर, एब्सोल्यूट प्रेशर, सील्ड प्रेशर |
| ओवरलोड क्षमता | रेटेड रेंज का ≤ 1.5 गुना |
| सटीकता @ 25℃ | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1%FS |
| हिस्टैरिसीस | 0.1%FS |
| दीर्घकालिक स्थिरता | ±0.1%F.S/वर्ष (विशिष्ट) ±0.2%F.S/वर्ष (अधिकतम) |
| शून्य बिंदु तापमान बहाव | ±0.03%F.S/℃ (≤100KPa) ±0.02%F.S/℃ (>100KPa) |
| पूर्ण पैमाना तापमान बहाव | ±0.03%F.S/℃ (≤100KPa) ±0.02%F.S/℃ (>100KPa) |
| क्षतिपूर्ति तापमान | 0-70℃ (≤10MPa, अनुकूलन योग्य) |
| संचालन तापमान | -20℃~80℃ |
| भंडारण तापमान | -40℃~120℃ |
| कंपन प्रतिरोध | 10g, 55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-रोधी रेटिंग | Ex db IIC T6 Gb |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- सुनिश्चित करें कि मापा गया माध्यम उत्पाद की संपर्क सामग्री के साथ संगत है
- विस्फोट-रोधी प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं
- एलसीडी या एलईडी डिस्प्ले हेड वाले ट्रांसमीटरों के लिए, बिजली की आपूर्ति 20VDC से कम नहीं होनी चाहिए
- बिजली संरक्षण उपकरण स्थापित करें और विश्वसनीय संचालन के लिए उचित ग्राउंडिंग सुनिश्चित करें
- फ्लोरो रबर ओ-रिंग -20℃ से 250℃ के लिए रेटेड है; -20℃ से नीचे के तापमान के लिए, ईपीडीएम ओ-रिंग चुनें
- डिफ़ॉल्ट केबल लंबाई 1.5 मीटर पॉलीथीन सामग्री के साथ है; यदि आवश्यक हो तो वैकल्पिक सामग्री निर्दिष्ट करें
- मजबूत कंपन, प्रभाव बल, या विद्युत चुम्बकीय हस्तक्षेप सहित विशेष आवश्यकताओं की हमें सूचना दें
| कोड | रूपरेखा निर्माण |
|---|---|
| आईबी | सामान्य प्रेशर ट्रांसमीटर |
| आईएक्स | डिस्प्ले प्रेशर ट्रांसमीटर |
| आईई | शॉक-प्रतिरोधी विमानन प्रेशर ट्रांसमीटर |
| आईआईसी/III | औद्योगिक सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर |
| आईएफ | नमी-रोधी प्रेशर ट्रांसमीटर |
| IIE/IIIE | सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर |
| आईएन | एयर कंडीशनिंग समर्पित प्रेशर ट्रांसमीटर |
| आईसी | उच्च-तापमान प्रेशर ट्रांसमीटर |
| आईक्यू1/आईक्यू2 | बड़ा डायाफ्राम/उच्च-तापमान प्रेशर ट्रांसमीटर |
| पैरामीटर | विकल्प |
|---|---|
| मापने की सीमा | -0.1...0~0.01...100MPa (0-X)Kpa या MPa (X वास्तविक मापने की सीमा को इंगित करता है) |
| बिजली की आपूर्ति | डी1: 24VDC | डी2: 5VDC | डी3: अन्य |
| आउटपुट सिग्नल | एस1: 4~20mADC | एस2: 1~5VDC | एस3: 0~5VDC | एस4: 0~10mADC | एस5: 0~20mADC | एस6: 0~10VDC | एस7: 0.5~4.5VDC |
| दबाव कनेक्शन | जे1: M20×1.5 | जे2: G1/2 | जे3: G1/4 | जे4: 7/16-20UNF | जे5: अन्य |
| विद्युत कनेक्शन | बी1: हिर्शमैन | बी2: पीजी7 प्लग | बी3: सील्ड केबल आउटपुट | बी4: 2088 औद्योगिक केसिंग | बी5: डिस्प्ले के साथ 2088 औद्योगिक केसिंग | बी6: अन्य |
| दबाव का प्रकार | जी: गेज प्रेशर | ए: एब्सोल्यूट प्रेशर | एस: सील्ड रेफरेंस प्रेशर |
उत्पाद हाइलाइट्स
BP93420-IB प्रेशर ट्रांसमीटर 4-20mA/RS485 आउटपुट, 0.5% सटीकता और IP65 सुरक्षा प्रदान करता है। कठोर वातावरण के लिए 316L स्टेनलेस स्टील से निर्मित। अनुकूलन योग्य रेंज (0-100MPa) और दबाव प्रकार। औद्योगिक अनुप्रयोगों के लिए उच्च स्थिरता (±0.2%FS/वर्ष)।
