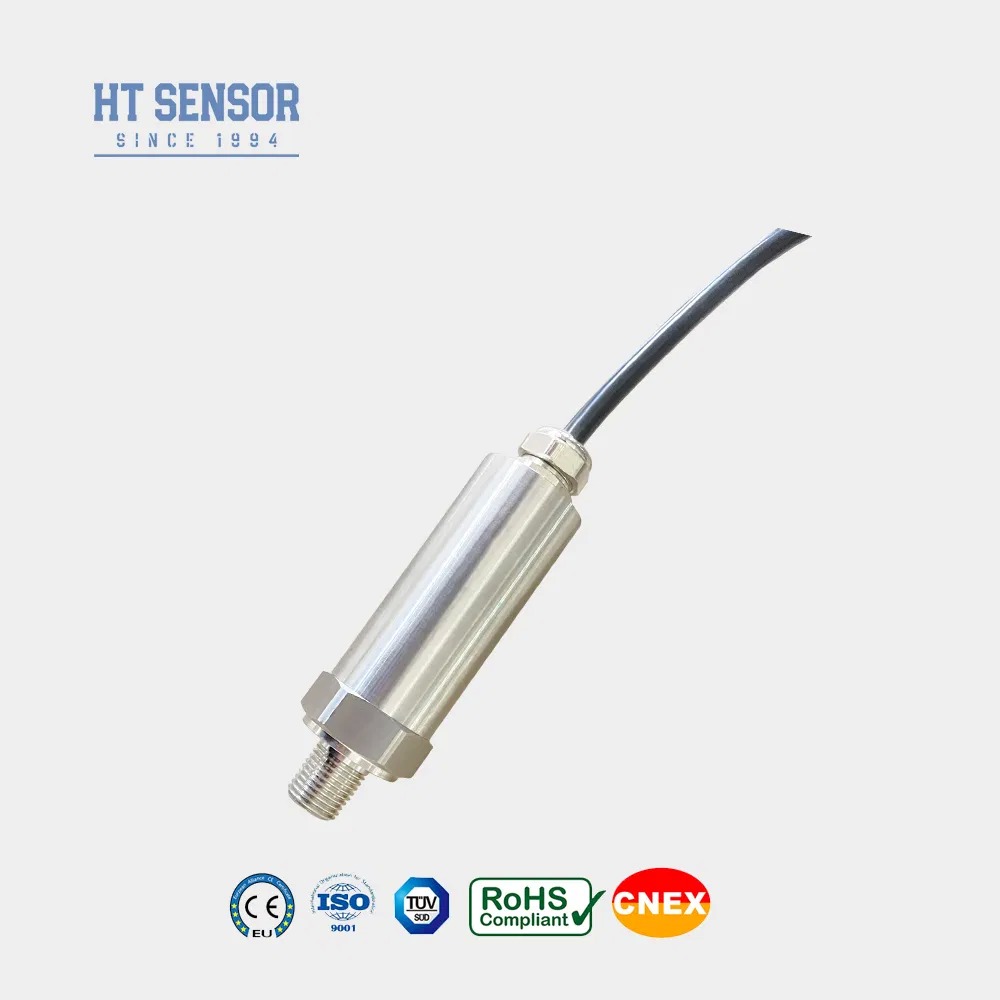

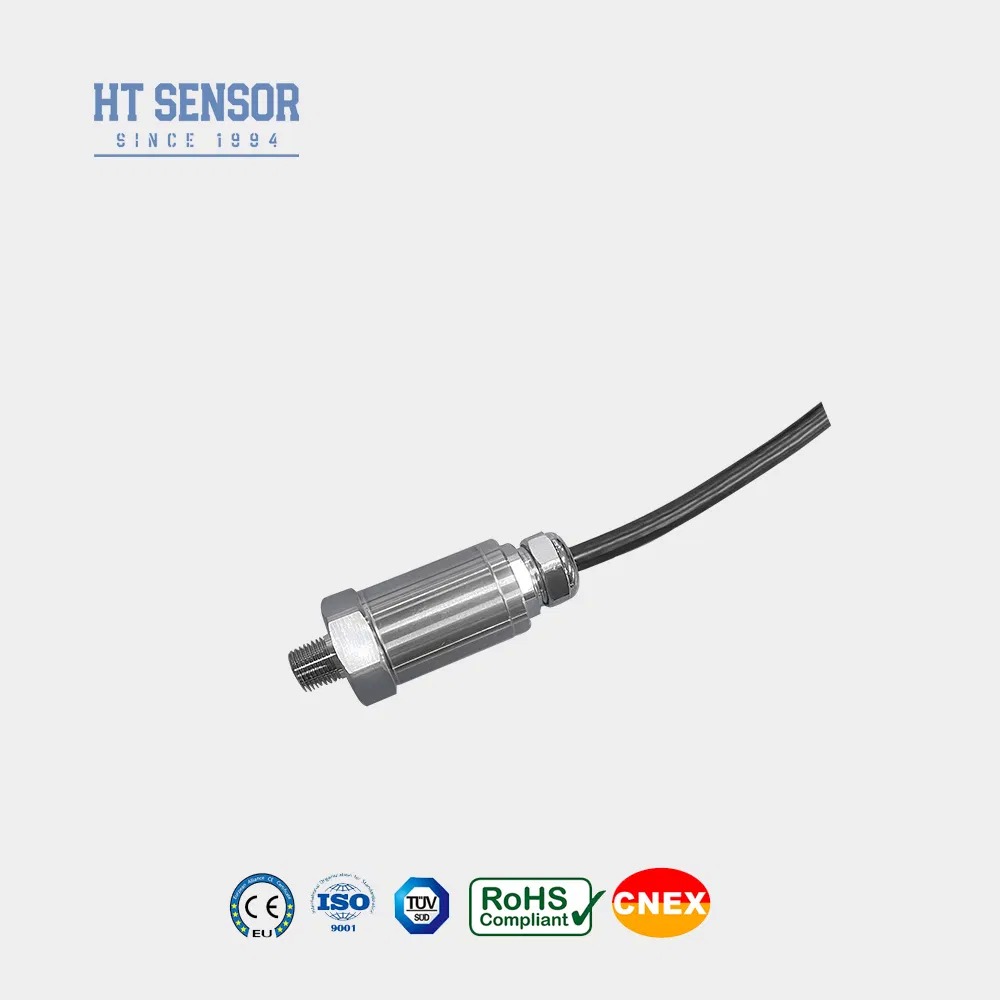

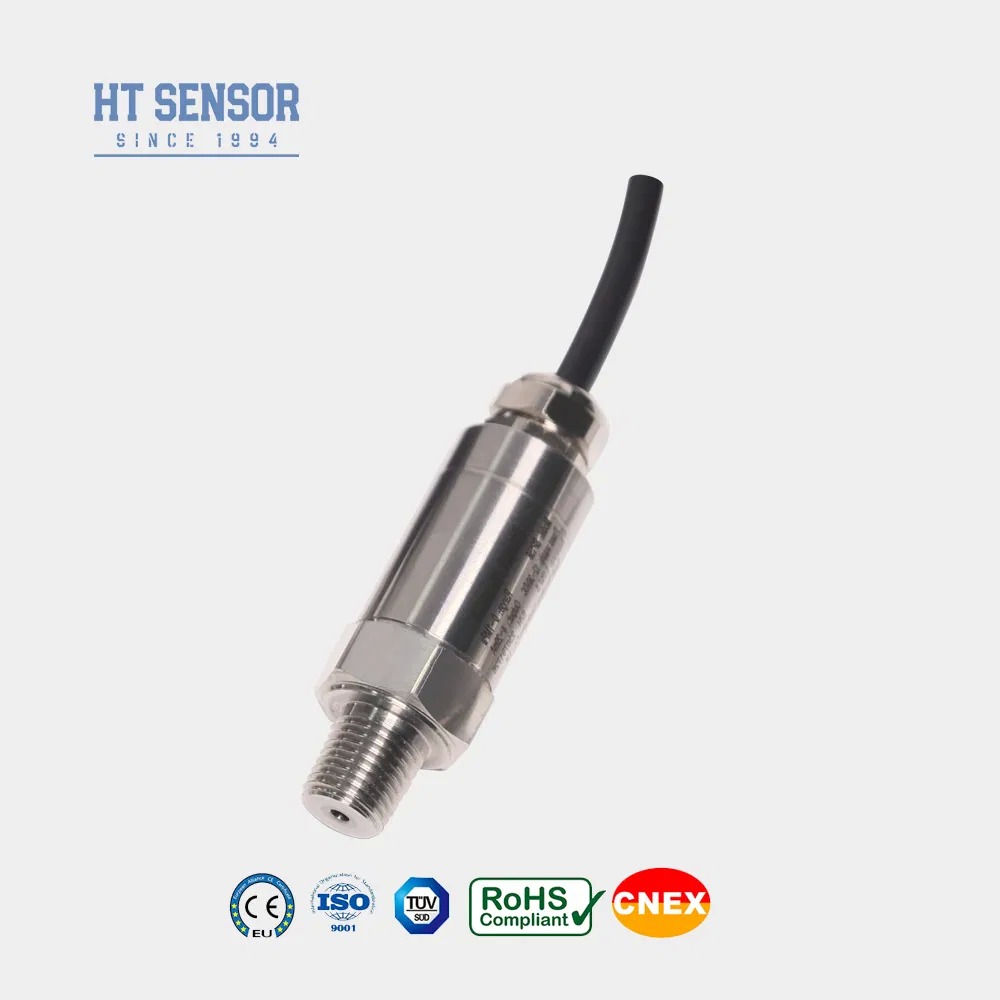

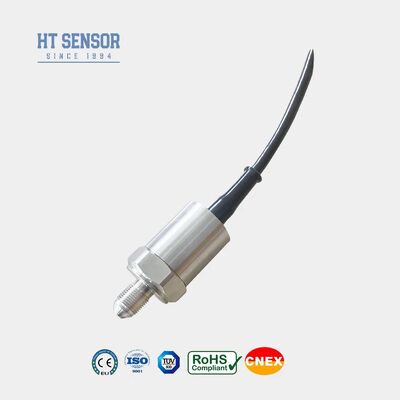

बीपी156टीसी 4-20mA सिरेमिक अनुकूलित दबाव सेंसर हवा और तरल माप के लिए
Product Details
| प्रतिरूप संख्या।: | BP156TC | मापने का माध्यम: | वायु या द्रव |
|---|---|---|---|
| सटीकता ग्रेड: | 0.5 ग्रा | दबाव सीमा: | 0kpa~10kpa...5MPa |
| आईपी रेटिंग: | आईपी65 | दबाव का प्रकार: | अनुमान दबाब |
| आवास सामग्री: | 304 एस.एस | दीर्घकालिक स्थिरता: | 0.1%एफएस/वर्ष |
| माप श्रेणी: | 0kPa ~ 10kPa...20MPa | अधिभार: | रेटेड रेंज के 1.5 बार |
| सटीकता @ 25ºC: | ±0.5% (अधिकतम) | पुनरावृत्ति और हिस्टैरिसीस: | 0.02%एफएस (टाइप।) 0.05%एफएस (अधिकतम) |
| शून्य बिंदु तापमान बहाव: | ± 0.02%fs/ºC (± 100kPa) ± 0.01%fs/ºC (> 100kpa) | पूर्ण पैमाने पर तापमान बहाव: | ± 0.02%fs/ºC (± 100kPa) ± 0.01%fs/ºC (> 100kpa) |
| आवृत्ति प्रतिक्रिया: | 2.4 किलोहर्ट्ज़ | ||
| प्रमुखता देना |
4-20mA दबाव सेंसर,सिरेमिक दबाव ट्रांसमीटर,अनुकूलित जल स्तर ट्रांसमीटर |
||
Product Description
- विविध प्रेशर इंटरफ़ेस विकल्पों के साथ विस्तृत माप रेंज
- कॉम्पैक्ट, हल्के स्टेनलेस स्टील निर्माण
- ऑल-स्टेनलेस स्टील संरचना के साथ उच्च परिशुद्धता प्रदर्शन
- 316L स्टेनलेस स्टील का उपयोग करके गैर-संक्षारक गैसों और तरल पदार्थों का दबाव मापन
- समुद्री और विमानन उद्योग अनुप्रयोग
- पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान सहित औद्योगिक प्रक्रियाएं
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
| माप रेंज | 0kPa ~ 10kPa…20MPa |
| प्रेशर प्रकार | गेज प्रेशर, एब्सोल्यूट प्रेशर, सील्ड प्रेशर |
| ओवरलोड | रेटेड रेंज का ≤ 1.5 गुना |
| सटीकता @ 25℃ | ±0.5% (अधिकतम) |
| पुनरावृत्ति और हिस्टैरिसीस | 0.02%F.S(विशिष्ट) 0.05%F.S(अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S/वर्ष(विशिष्ट) ±0.2%F.S/वर्ष(अधिकतम) |
| शून्य बिंदु तापमान बहाव | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(>100KPa) |
| पूर्ण स्केल तापमान बहाव | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| क्षतिपूर्ति तापमान | 0-70℃(≤10mpa, अनुकूलन योग्य) |
| संचालन तापमान | -20℃~80℃ |
| भंडारण तापमान | -40℃~120℃ |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304 |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-रोधी रेटिंग | Ex db IIC T6 Gb |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- सुनिश्चित करें कि मापा गया माध्यम उत्पाद की संपर्क सामग्री के साथ संगत है
- विस्फोट-रोधी प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं
- एलसीडी या एलईडी डिस्प्ले वाले ट्रांसमीटरों के लिए पावर सप्लाई ≥20VDC की आवश्यकता होती है
- विश्वसनीय संचालन के लिए बिजली संरक्षण उपकरण स्थापित करें और उचित ग्राउंडिंग सुनिश्चित करें
- फ्लोरो रबर ओ-रिंग -20℃ से 250℃ के लिए रेटेड है; -20℃ से नीचे के तापमान के लिए EPDM ओ-रिंग का उपयोग करें
- डिफ़ॉल्ट केबल लंबाई: 1.5 मीटर (पॉलीथीन सामग्री); ऑर्डर करते समय वैकल्पिक सामग्री निर्दिष्ट करें
- कंपन, प्रभाव बल, या विद्युत चुम्बकीय हस्तक्षेप सहित विशेष आवश्यकताओं की हमें सूचना दें
| घटक | कोड | विवरण |
|---|---|---|
| रूपरेखा निर्माण | 5 | पैकार्ड प्लग |
| 6 | सील्ड डायरेक्ट आउटपुट केबल 1.5 मीटर | |
| 7 | मिनी हिर्शमैन कनेक्टर | |
| 8 | लार्ज हिर्शमैन कनेक्टर | |
| माप रेंज | 0-X | 0kPa ~ 10kPa…5MPa (X वास्तविक मापने की सीमा को इंगित करता है) |
| बिजली की आपूर्ति | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | अन्य | |
| आउटपुट सिग्नल | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| प्रेशर कनेक्शन | J1 | M20×1.5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | अन्य (Φ50.4 फ्लैंज) | |
| विद्युत कनेक्शन | B1 | हिर्शमैन |
| B2 | PG7 | |
| B3 | केबल सील्ड आउटलेट 1.5 मीटर | |
| B4 | अन्य | |
| प्रेशर प्रकार | G | गेज प्रेशर |
| A | एब्सोल्यूट प्रेशर | |
| S | सील्ड रेफरेंस प्रेशर |
Product Highlights
BP156TC 4-20mA प्रेशर सेंसर 0.5% सटीकता, IP65 सुरक्षा और 0.1%FS/वर्ष स्थिरता प्रदान करता है। औद्योगिक अनुप्रयोगों में वायु/तरल माप के लिए अनुकूलन योग्य। 304 एसएस आवास स्थायित्व सुनिश्चित करता है।
