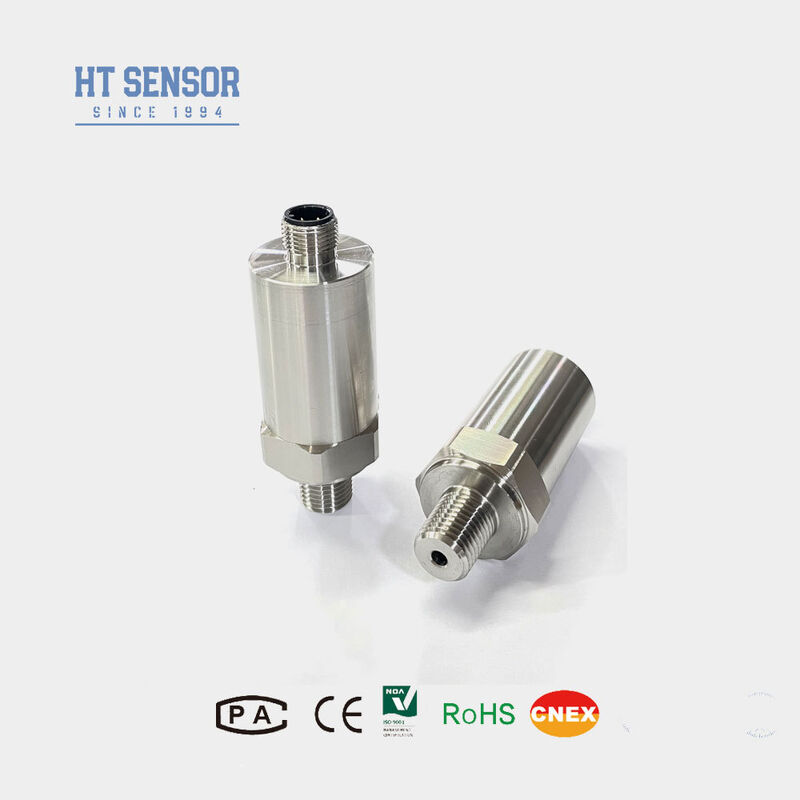

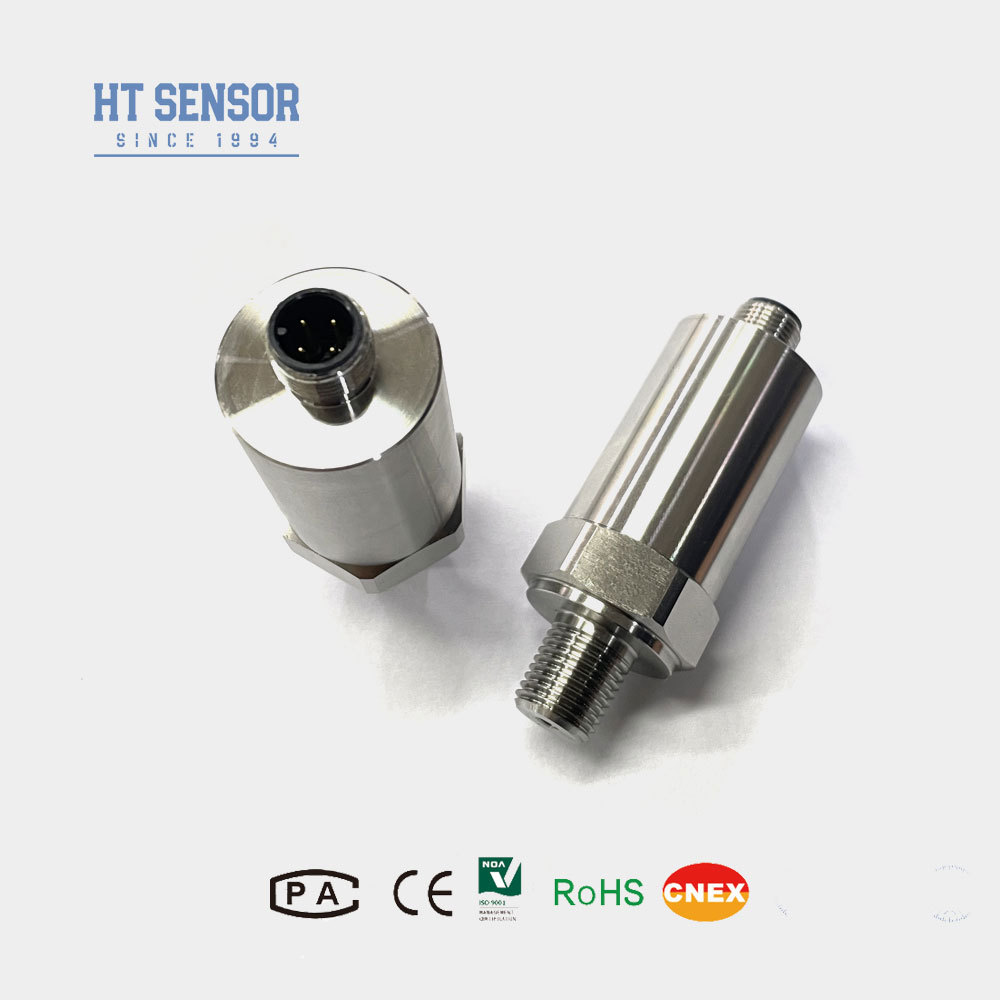

औद्योगिक प्रेशर सेंसर BP156 प्रेशर ट्रांसमीटर M12*1 G1/4 लेवल सेंसर के साथ
Product Details
| प्रतिरूप संख्या।: | BP156 | मापने का माध्यम: | तरल |
|---|---|---|---|
| सटीकता ग्रेड: | 0.5 ग्राम | दबाव सीमा: | 0kpa~10kpa..……40MPa |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | मुआवजा तापमान: | -10 ℃ ~ 70 ℃ |
| अधिभार: | रेटेड रेंज के 1.5 बार | शुद्धता: | ± 0.25% (टाइप।) ± 0.5% (अधिकतम) |
| दीर्घकालिक स्थिरता: | ± 0.1%एफएस/वर्ष (टाइप।) ± 0.2%एफएस/वर्ष (अधिकतम।) | परिचालन तापमान: | -20 ~ C ~ 80ºC |
| भंडारण तापमान: | -40ºC ~ 120ºC | डायाफ्राम सामग्री: | 316एल |
| वज़न: | ~0.25 किग्रा | ||
| प्रमुखता देना |
वारंटी के साथ सिलिकॉन प्रेशर सेंसर,उच्च सटीकता वाले सिलिकॉन दबाव सेंसर,औद्योगिक सिलिकॉन दबाव सेंसर |
||
Product Description
- स्टेनलेस स्टील संरचना और विभिन्न दबाव इंटरफ़ेस रूपों के साथ व्यापक माप सीमा
- IP65 सुरक्षा रेटिंग स्टेनलेस स्टील निर्माण
- शून्य और पूर्ण पैमाने पर समायोज्य कैलिब्रेशन
- सभी स्टेनलेस स्टील संरचना के साथ उच्च परिशुद्धता
- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
- समुद्री और विमानन उद्योग के अनुप्रयोग
- पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान सहित औद्योगिक ऑनसाइट प्रक्रियाएं
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
| माप सीमा | 0kPa ~ 10kPa...40MPa |
|---|---|
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA 0~10/20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0/1~5V 0/1~10V 0.5~4.5V | 5 वीडीसी | 3 तार |
- यह सुनिश्चित करें कि मापा गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है
- धमाका प्रतिरोधी प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं
- एलसीडी या एलईडी डिस्प्ले हेड वाले ट्रांसमीटरों के लिए, बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए
- बिजली सुरक्षा उपकरण स्थापित करें और विश्वसनीय संचालन के लिए उचित ग्राउंडिंग सुनिश्चित करें
- -20oC से नीचे के ऑपरेटिंग तापमान के लिए, फ्लोरो रबर के बजाय EPDM ओ-रिंग सील का चयन करें
- डिफ़ॉल्ट केबल लंबाई 1.5 मीटर (पॉलीथीन सामग्री) है - क्रम में विकल्प निर्दिष्ट करें
- मजबूत कंपन, प्रभाव बल, या विद्युत चुम्बकीय हस्तक्षेप सहित विशेष आवश्यकताओं के बारे में हमें सूचित करें
| कोड | रूपरेखा निर्माण |
|---|---|
| 5 | पैकर्ड प्लग |
| 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर |
| 7 | मिनी हिरश्मान कनेक्टर |
| 8 | बड़ा हिरश्मान कनेक्टर |
| कोड | विद्युत आपूर्ति |
|---|---|
| डी1 | 24 वीडीसी |
| डी2 | 5 वीडीसी |
| डी3 | अन्य |
| कोड | आउटपुट सिग्नल |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5 वीडीसी |
| S3 | 0~5 वीडीसी |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10 वीडीसी |
| S7 | 0.5~4.5 वीडीसी |
| कोड | दबाव कनेक्शन |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | अन्य ((¢50.4 फ्लैंज) |
| कोड | विद्युत कनेक्शन |
|---|---|
| बी1 | हर्शमैन |
| बी2 | पीजी7 |
| B3 | केबल सील आउटलेट 1.5 मीटर |
| B4 | अन्य |
| कोड | दबाव प्रकार |
|---|---|
| जी | गेज दबाव |
| ए | पूर्ण दबाव |
| एस | सीलबंद संदर्भ दबाव |
Product Highlights
BP156 दबाव ट्रांसमीटरBP156 दबाव ट्रांसमीटर एचटी श्रृंखला सिलिकॉन दबाव प्रतिरोधी अलगाव झिल्ली तेल से भरा कोर का उपयोग करता है।संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है, सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित करता है। उत्पाद को घटकों, अर्ध-तैयार उत्पादों के कठोर परीक...
