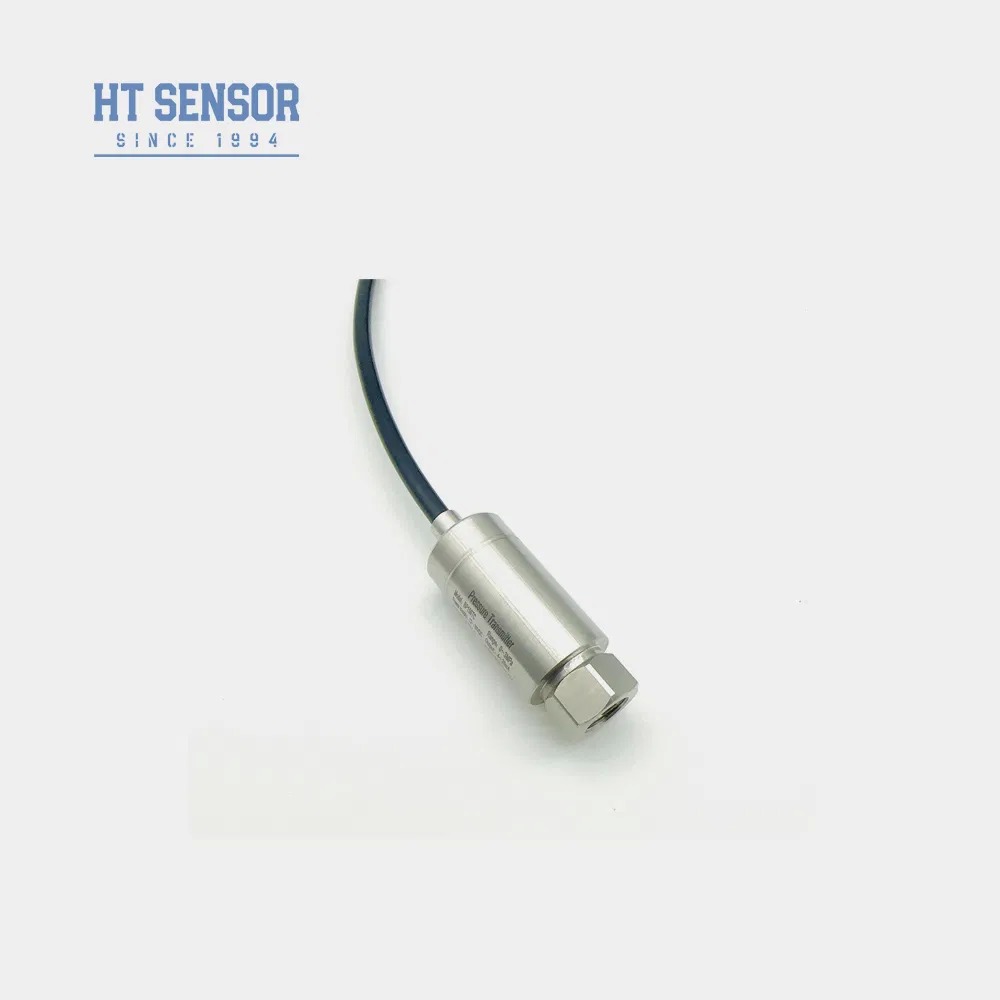

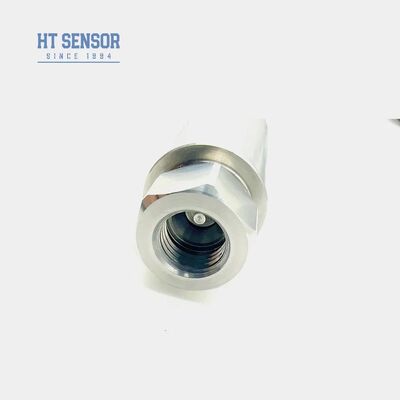

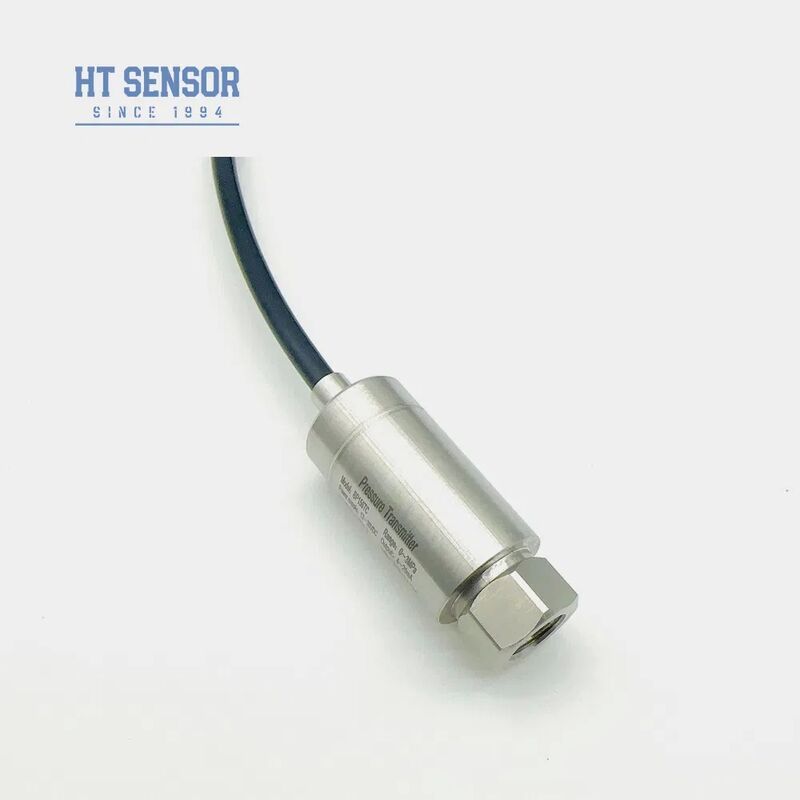

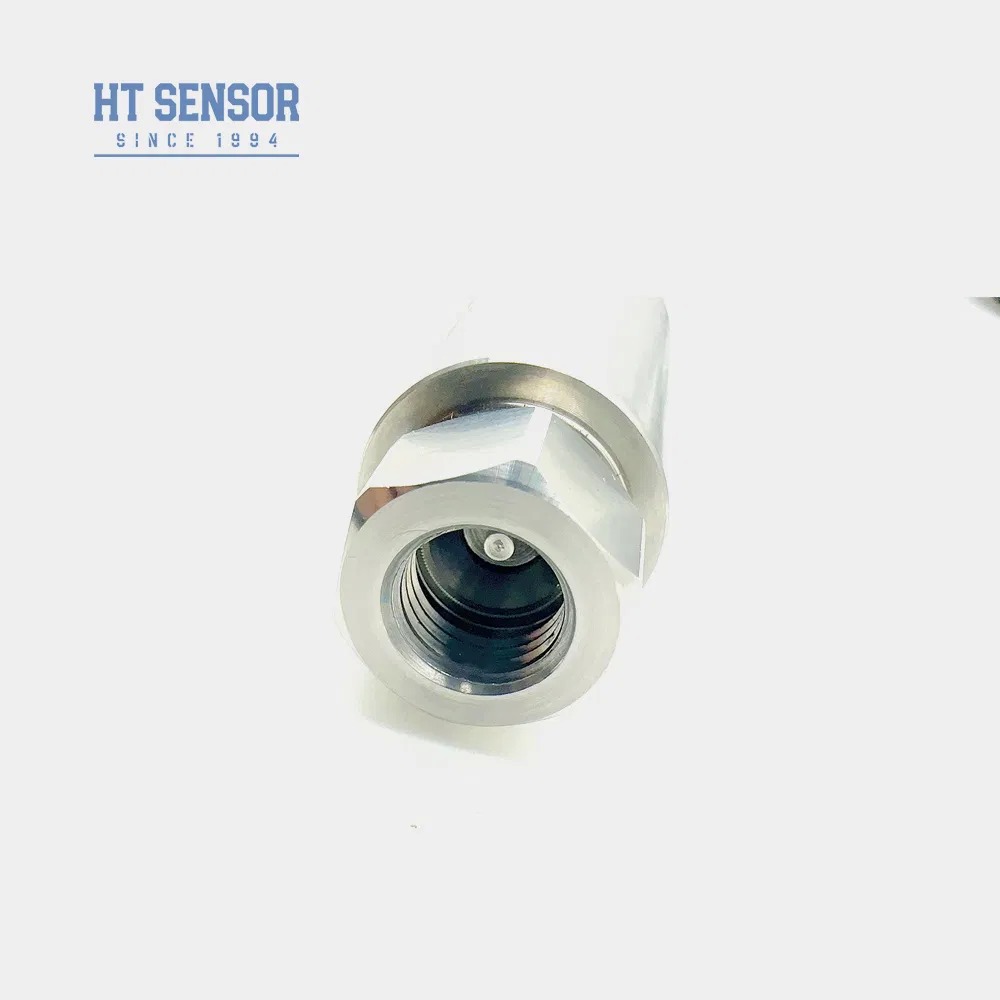

हेंगटोंग 4-20mA वायु दाब ट्रांसमीटर सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर औद्योगिक
Product Details
| प्रतिरूप संख्या।: | BP156 | मापने का माध्यम: | गैस और तरल |
|---|---|---|---|
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | 0kPa~10kPa...40MPa |
| आईपी रेटिंग: | आईपी65 | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| आवास सामग्री: | 304 | मुआवजा टेम्प.: | 0-70 ℃ |
| डायाफ्राम सामग्री: | 316एल | उत्पादन में संकेत: | 4~20mA / 0.5-4.5V |
| वोल्टेज आपूर्ति: | 12~30वीडीसी/5वीडीसी | उत्पादन का प्रकार: | 2/3/4 तार |
| वज़न: | ~0.25 किग्रा | ||
| प्रमुखता देना |
4-20mA वायु दाब ट्रांसमीटर,सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर,वारंटी के साथ औद्योगिक प्रेशर सेंसर |
||
Product Description
- स्टेनलेस स्टील निर्माण के साथ विस्तृत माप सीमा
- एकाधिक दबाव इंटरफ़ेस कॉन्फ़िगरेशन उपलब्ध हैं
- आसान स्थापना के लिए कॉम्पैक्ट और हल्का डिज़ाइन
- ऑल स्टेनलेस स्टील संरचना के साथ उच्च परिशुद्धता माप
- समायोज्य शून्य और पूर्ण-पैमाने पर अंशांकन
- 316L स्टेनलेस स्टील का उपयोग करके गैर-संक्षारक गैसों और तरल पदार्थों का दबाव माप
- समुद्री और विमानन उद्योग अनुप्रयोग
- पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में औद्योगिक प्रक्रिया नियंत्रण
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
| माप सीमा | 0kPa ~ 10kPa…5MPa |
|---|---|
| दबाव का प्रकार | गेज प्रेशर, एब्सोल्यूट प्रेशर, सीलबंद प्रेशर |
| ओवरलोड क्षमता | ≤ रेटेड रेंज का 1.5 गुना |
| 25ºC पर सटीकता | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| दोहराव और हिस्टैरिसीस | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| दीर्घकालिक स्थिरता | ±0.1%F.S/वर्ष(Typ.) ±0.2%F.S/वर्ष(Max.) |
| शून्य बिंदु तापमान बहाव | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| पूर्ण पैमाने पर तापमान बहाव | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70ºC(≤10mpa, अनुकूलन योग्य) |
| ऑपरेटिंग तापमान | -20ºC~80ºC |
| भंडारण तापमान | -40ºC~120ºC |
| कंपन प्रतिरोध | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304,316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-प्रूफ रेटिंग | Ex db IIC T6 Gb |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वज़न | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- सुनिश्चित करें कि मापा गया माध्यम उत्पाद की संपर्क सामग्री के साथ संगत है
- विस्फोट-प्रूफ मॉडल में डिजिटल डिस्प्ले हेड शामिल नहीं हैं
- एलसीडी या एलईडी डिस्प्ले वाले ट्रांसमीटरों को बिजली आपूर्ति ≥20VDC की आवश्यकता होती है
- बिजली के विश्वसनीय संचालन के लिए बिजली संरक्षण उपकरणों को स्थापित करें और उचित ग्राउंडिंग सुनिश्चित करें
- -20ºC से नीचे के ऑपरेटिंग तापमान के लिए, फ्लोरो रबर के बजाय EPDM ओ-रिंग सील का चयन करें
- डिफ़ॉल्ट केबल लंबाई 1.5 मीटर (पॉलीइथिलीन सामग्री) है
- कंपन, प्रभाव, या विद्युत चुम्बकीय हस्तक्षेप के लिए विशेष आवश्यकताओं को निर्दिष्ट करें
| कोड | रूपरेखा निर्माण |
|---|---|
| 5 | पैकर्ड प्लग |
| 6 | सीलबंद डायरेक्ट आउटपुट केबल 1.5 मीटर |
| 7 | मिनी हिर्शमैन कनेक्टर |
| 8 | बड़ा हिर्शमैन कनेक्टर |
(0-X)Kpa या MPa | X: वास्तविक माप सीमा को इंगित करता है
| कोड | बिजली की आपूर्ति |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | अन्य |
| कोड | आउटपुट सिग्नल |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| कोड | प्रेशर कनेक्शन |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | अन्य(¢50.4 फ्लैंज) |
| कोड | विद्युत कनेक्शन |
|---|---|
| B1 | हिर्शमैन |
| B2 | PG7 |
| B3 | केबल सीलबंद आउटलेट 1.5 मीटर |
| B4 | अन्य |
| कोड | दबाव का प्रकार |
|---|---|
| G | गेज प्रेशर |
| A | एब्सोल्यूट प्रेशर |
| S | सीलबंद संदर्भ दबाव |
Product Highlights
BP156 प्रेशर ट्रांसमीटरBP156 प्रेशर ट्रांसमीटर एक लागत प्रभावी समाधान है जिसे विशेष रूप से एयर कंप्रेसर और रेफ्रिजरेशन उपकरणों के लिए डिज़ाइन किया गया है। हमारे स्वामित्व वाले उच्च-प्रदर्शन ट्रांसमीटर सर्किट के साथ उन्नत तकनीक को शामिल करते हुए, यह उत्पाद मांग वाले औद्योगिक वातावरण में असाधारण विश्व...
