| प्रमाणन: | CE, RoHS |
|---|---|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 15 |
| प्रतिरूप संख्या।: | BP156 | मापने का माध्यम: | गैस |
|---|---|---|---|
| सटीकता ग्रेड: | 0.2g | दबाव सीमा: | 0kpa~10kpa...5MPa |
| आईपी रेटिंग: | आईपी65 | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| आवास सामग्री: | 304 | मुआवजा टेम्प.: | 0-70 ℃ |
| परिचालन तापमान: | -20 ~ C ~ 80ºC | भंडारण तापमान: | -40ºC ~ 120ºC |
| डायाफ्राम सामग्री: | 316एल | इन्सुलेशन प्रतिरोध: | 100 मीटर 100VDC |
| विस्फोट प्रूफ रेटिंग: | पूर्व डीबी आईआईसी टी6 जीबी | वज़न: | ~ 0.05 किग्रा |
| आवृत्ति प्रतिक्रिया: | 2.4 किलोहर्ट्ज़ | ||
| प्रमुखता देना: | छोटे आकार के एयर कंडीशनर दबाव ट्रांसमीटर,एचटी सेंसर के साथ BP156 दबाव ट्रांसमीटर,एयर कंडीशनर के लिए सिलिकॉन दबाव सेंसर |
||
| माप सीमा | 0kPa ~ 10kPa...5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5 वीडीसी |
| BP15X | एनालॉग दबाव ट्रांसमीटर |

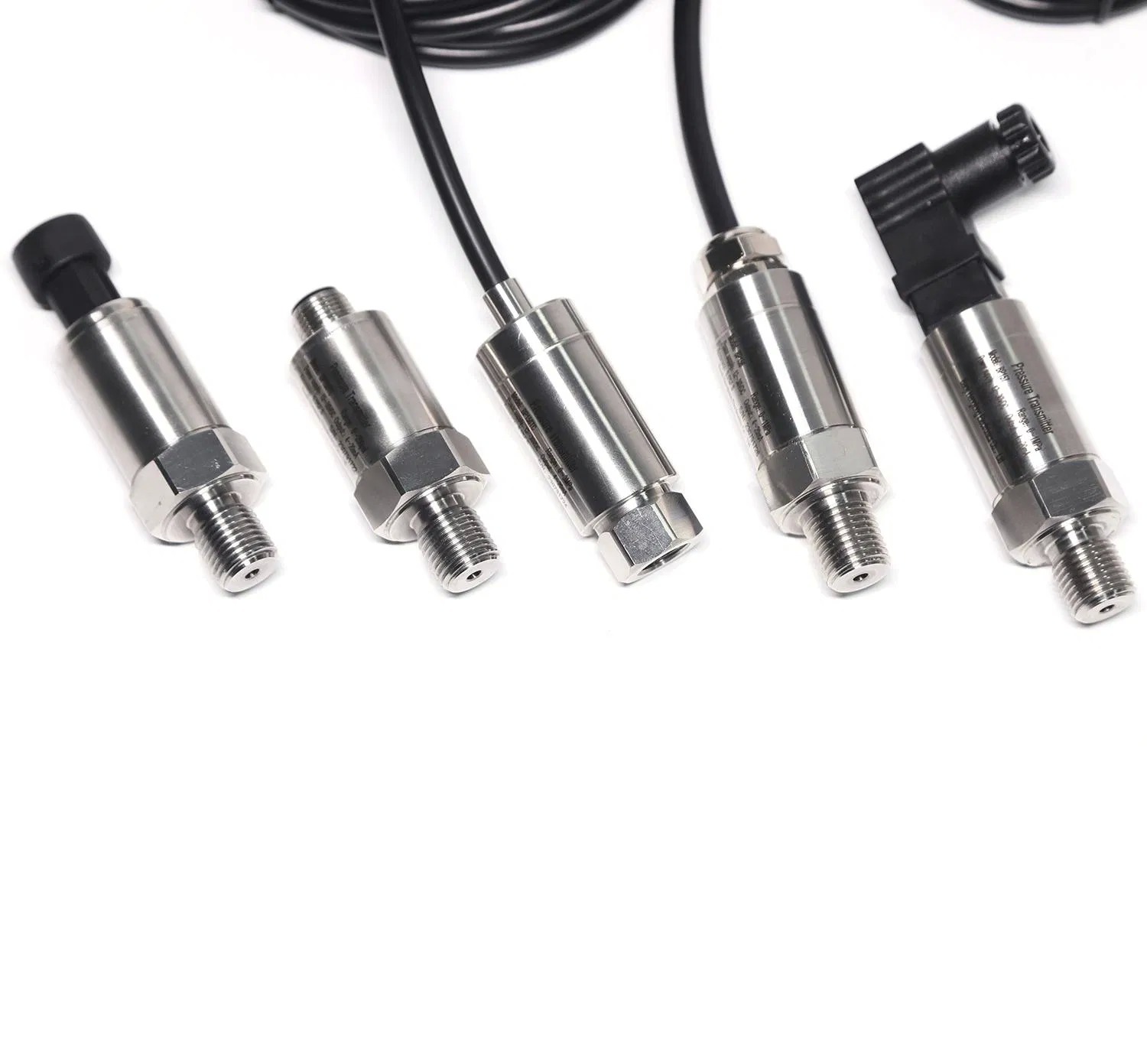

| रूपरेखा निर्माण | 5: पैकर्ड प्लग∙ 6: सील डायरेक्ट आउटपुट केबल 1.5 मीटर∙ 7: मिनी हिरश्मान कनेक्टर∙ 8: बड़ा हिरश्मान कनेक्टर |
| माप सीमा | 0kPa ~ 10kPa...5MPa (0-X)Kpa या MPa |
| विद्युत आपूर्ति | D1: 24VDC D2: 5VDC D3: अन्य |
| आउटपुट सिग्नल | S1: 4~20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7: 0.5~4.5VDC |
| दबाव कनेक्शन | J1: M20×1.5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: अन्य |
| विद्युत कनेक्शन | B1: Hirschmann B2: PG7 B3: केबल सील आउटलेट 1.5 मीटर B4: अन्य |
| दबाव प्रकार | G: दबाव मापें A: पूर्ण दबाव S: सील संदर्भ दबाव |
