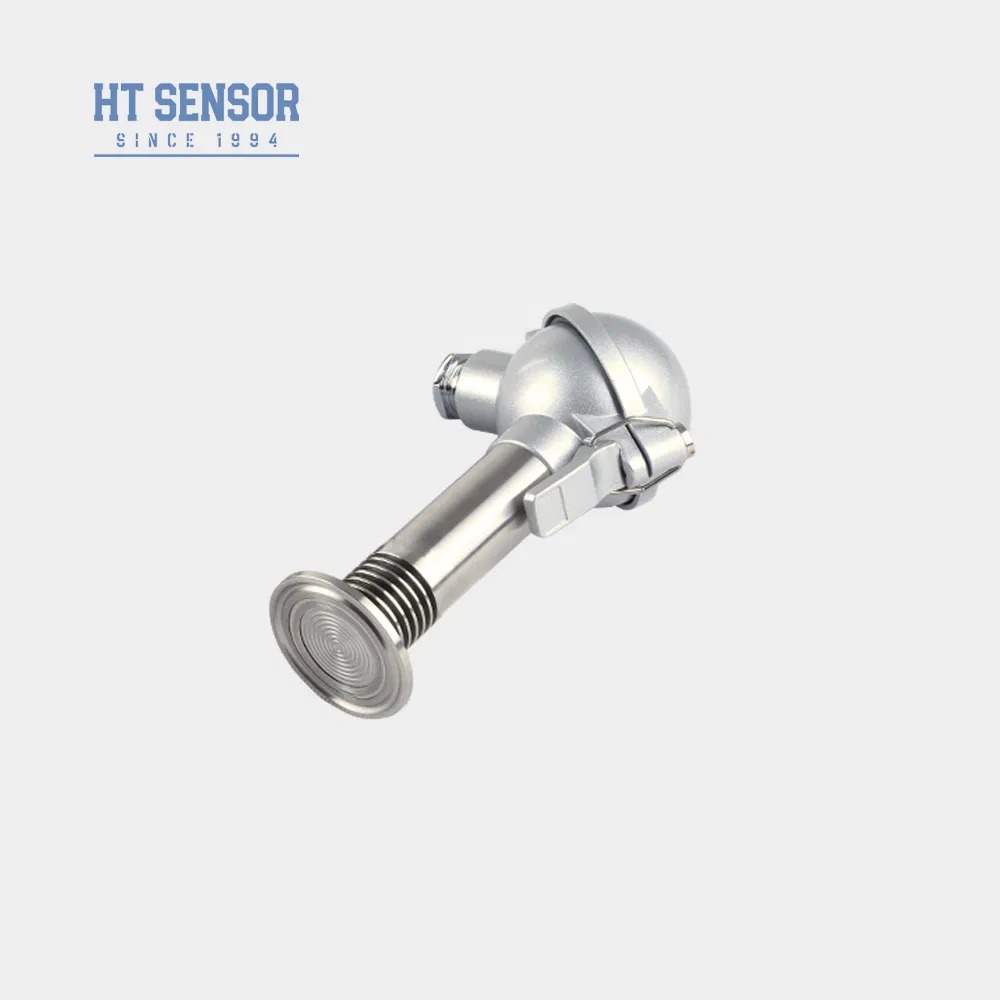

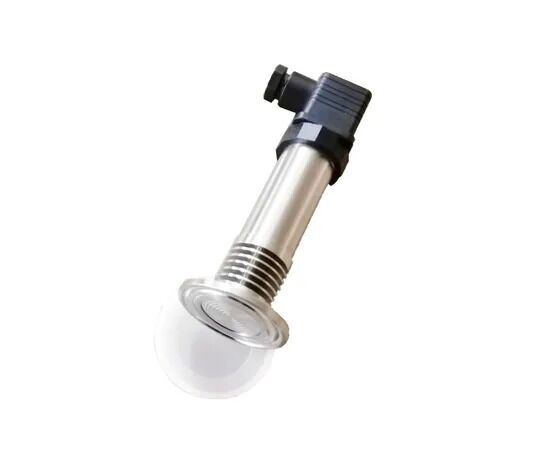

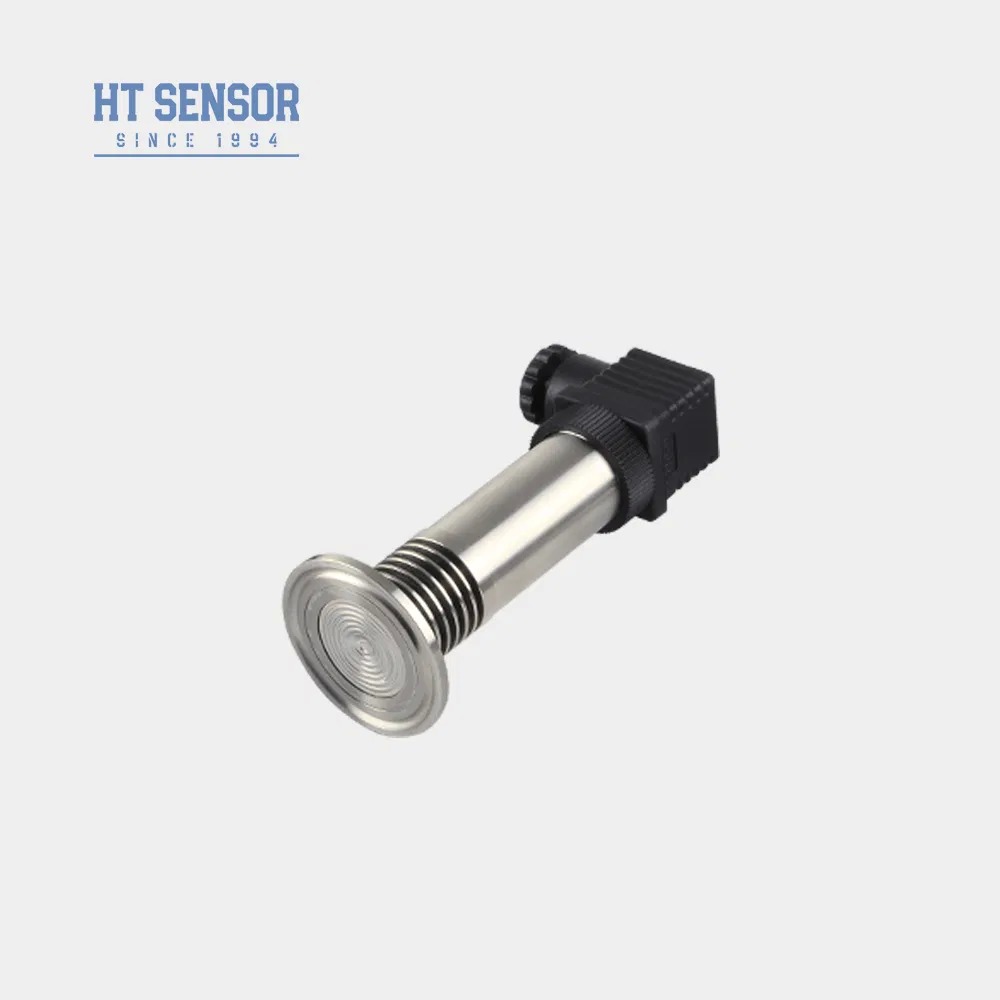

1.5" क्लैंप बड़े डायफ्राम उच्च तापमान स्तर दबाव ट्रांसमीटर दबाव सेंसर स्थापित करने के लिए
BP93420-IQ दबाव ट्रांसमीटर
उत्पाद का परिचय
BP93420-IQT 1.5 मिमी क्लैंप एक बड़े डायफ्राम उच्च तापमान ट्रांसमीटर स्थापित करने के लिए। संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है,सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करनायह दबाव ट्रांसमीटर मुख्य रूप से उन स्थानों में उपयोग किया जाता है जहां उच्च स्वच्छता की आवश्यकता होती है, जिससे स्वच्छ वातावरण में विश्वसनीय और सटीक दबाव माप सुनिश्चित होते हैं।
उत्पाद की विशेषताएं
- विभिन्न दबाव इंटरफ़ेस विकल्प
- मध्यम स्केलिंग को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया
- पूरी तरह से स्टेनलेस स्टील संरचना के साथ उच्च सटीकता
- साफ करने में आसान
आवेदन
- 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
- पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श
- समुद्री और विमानन उद्योगों में प्रयोग किया जाता है
- चिकित्सा, जैवऔषधी और खाद्य स्वच्छता उद्योगों में उपयोग के लिए उपयुक्त
प्रदर्शन मापदंड
| माप सीमा |
0~35Kpa...~3.5MPa |
| दबाव प्रकार |
गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार |
नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC |
±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति |
0.1% एफएस |
| हिस्टेरिसिस |
0.1% एफएस |
| दीर्घकालिक स्थिरता |
±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया |
2.4Khz |
| मुआवजा तापमान |
-20-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान |
-20°C से 80°C |
| भंडारण तापमान |
-40°C से 120°C |
| कंपन |
10g,55Hz ~ 2kHz |
| आवास सामग्री |
304, 316L |
| डायफ्राम सामग्री |
316L |
| इन्सुलेशन प्रतिरोध |
100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग |
Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग |
IP65 |
| ओ-रिंग सील |
फ्लोरो रबर |
| वजन |
~0.55kg |
आउटपुट सिग्नल विनिर्देश
| आउटपुट सिग्नल |
आपूर्ति वोल्टेज |
आउटपुट प्रकार |
| 4~20mA |
12~30 वीडीसी |
2/3/4 तार |
| 0~10/20mA |
|
3 तार |
0/1~5V
0/1~10V
0.5~4.5V |
5 वीडीसी |
|
| RS485 संचार प्रोटोकॉल |
3.6~30V / बैटरी |
4 तार |

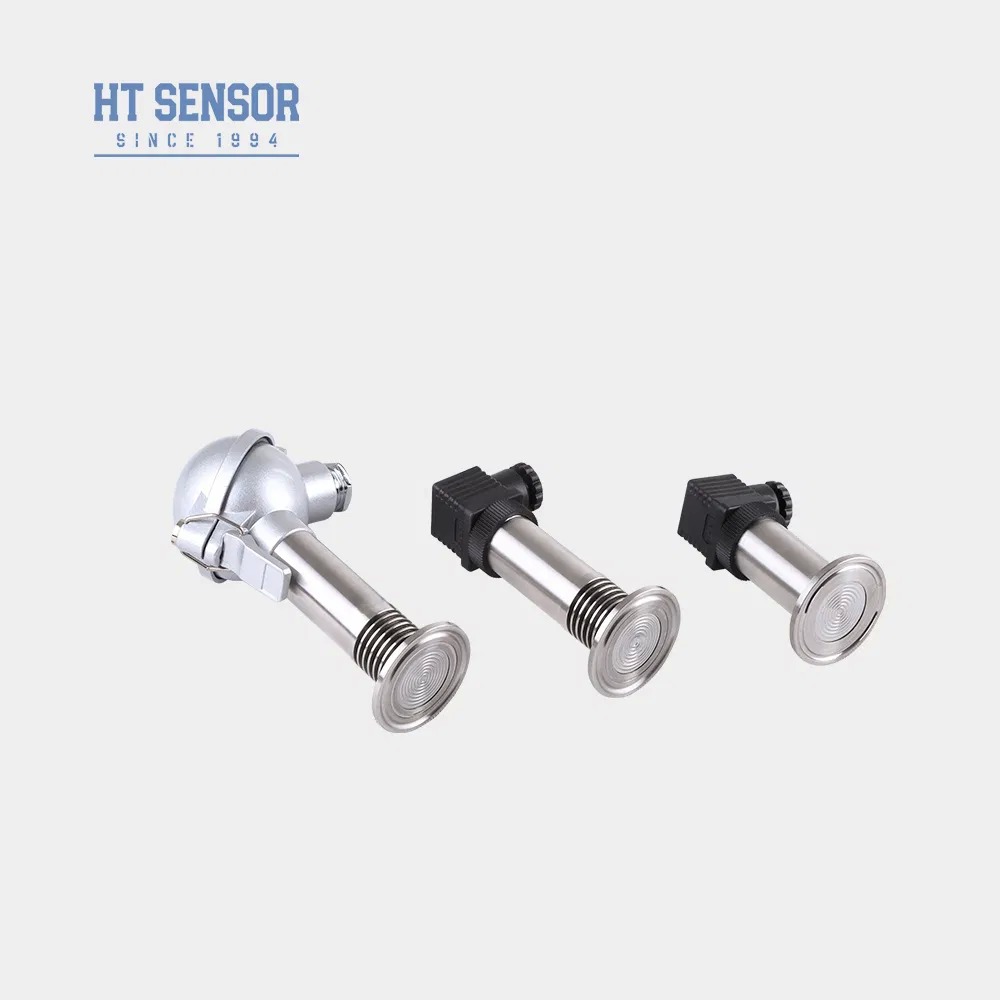

चयनित उदाहरण
आदेश मार्गदर्शिका
BP93420XX दबाव ट्रांसमीटर
रूपरेखा निर्माण
| आईबी |
सामान्य दबाव ट्रांसमीटर |
| नवम |
डिस्प्ले दबाव ट्रांसमीटर |
| आईई |
झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर |
| IIC/III |
औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर |
| यदि |
नमी प्रतिरोधी दबाव ट्रांसमीटर |
| IIE/IIIE |
सामान्य/डिस्प्ले दबाव ट्रांसमीटर |
| IN |
एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर |
| आईसी |
उच्च तापमान दबाव ट्रांसमीटर |
| आईक्यू/आईक्यूटी |
बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर |
माप सीमा
-100kPa... 0kPa ~ 35kPa... 3.5MPa
(0-X) केपीए या एमपीए
विद्युत आपूर्ति
| डी1 |
24 वीडीसी |
| डी2 |
5 वीडीसी |
| डी3 |
अन्य |
आउटपुट सिग्नल
| S1 |
4~20mADC |
| S2 |
1~5 वीडीसी |
| S3 |
0~5 वीडीसी |
| S4 |
0~10mADC |
| S5 |
0~20mADC |
| S6 |
0~10 वीडीसी |
| S7 |
0.5~4.5 वीडीसी |
विद्युत कनेक्शन
| बी1 |
हर्शमैन |
| बी2 |
पीजी7 प्लग |
| B3 |
सीलबंद केबल आउटपुट |
| B4 |
2088 औद्योगिक आवरण |
| बी5 |
2088 डिस्प्ले के साथ औद्योगिक आवरण |
| B6 |
अन्य |
दबाव प्रकार
| जी |
गेज दबाव |
| ए |
पूर्ण दबाव |
| एस |
सीलबंद संदर्भ दबाव |
ऑर्डर करने के सुझाव
- उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
- आदेश देते समय, कृपया ध्यान दें कि विस्फोट प्रतिरोधी प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
- एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
- उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
- फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
- डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्री में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति कर सकते हैं।कृपया इसे क्रम में निर्दिष्ट करें.
- विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
