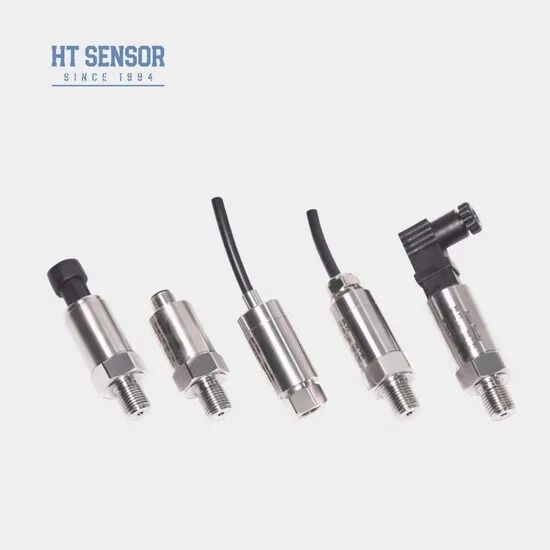

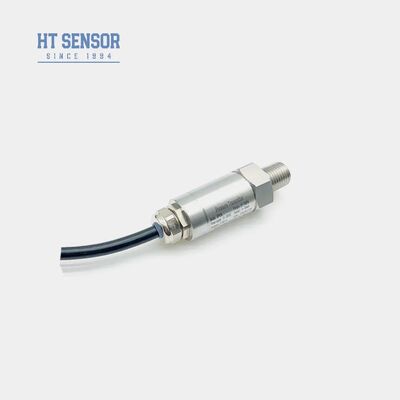

उच्च परिशुद्धता सिलिकॉन दबाव ट्रांसमीटर एचटी सेंसर के साथ वायु दबाव सेंसर औद्योगिक
Product Details
| प्रतिरूप संख्या।: | BP156 | मापने का माध्यम: | गैस और तरल |
|---|---|---|---|
| दबाव सीमा: | 0kPa~10kPa...40MPa | आईपी रेटिंग: | आईपी65 |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | संचालन तापमान।: | -20 ℃ ~ 80 ℃ |
| अधिभार क्षमता: | रेटेड रेंज के 1.5 बार | सटीकता @ 25ºC: | ± 0.25% (टाइप।) ± 0.5% (अधिकतम) |
| दीर्घकालिक स्थिरता: | ± 0.1%एफएस/वर्ष (टाइप।) ± 0.2%एफएस/वर्ष (अधिकतम।) | डायाफ्राम सामग्री: | 316एल |
| इन्सुलेशन प्रतिरोध: | 100 मीटर 100VDC | वज़न: | ~0.25 किग्रा |
| प्रमुखता देना |
उच्च सटीकता वाले सिलिकॉन दबाव सेंसर,औद्योगिक वायु दबाव ट्रांसमीटर,एचटी सेंसर दबाव ट्रांसमीटर |
||
Product Description
- स्टेनलेस स्टील के निर्माण के साथ व्यापक माप सीमा
- कई दबाव इंटरफ़ेस विन्यास उपलब्ध
- सभी स्टेनलेस स्टील संरचना के साथ IP65 सुरक्षा रेटिंग
- शून्य और पूर्ण पैमाने पर कैलिब्रेशन की क्षमता
- उच्च परिशुद्धता माप सटीकता
- गैर संक्षारक गैसों और तरल पदार्थों का दबाव माप 316L स्टेनलेस स्टील का उपयोग करके
- समुद्री और विमानन उद्योग के अनुप्रयोग
- पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में औद्योगिक प्रक्रिया निगरानी
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
| माप सीमा | 0kPa ~ 10kPa...40MPa |
|---|---|
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अधिभार क्षमता | ≤ 1.5 गुना नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन प्रतिरोध | 10g, 55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5 वीडीसी |
- सुनिश्चित करें कि मापा हुआ माध्यम उत्पाद संपर्क सामग्री के साथ संगत है
- धमाका प्रतिरोधी मॉडलों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं
- एलसीडी या एलईडी डिस्प्ले वाले ट्रांसमीटर के लिए बिजली की आपूर्ति ≥20 वीडीसी की आवश्यकता होती है
- बिजली सुरक्षा उपकरण स्थापित करें और विश्वसनीय संचालन के लिए उचित ग्राउंडिंग सुनिश्चित करें
- -20oC से नीचे के ऑपरेटिंग तापमान के लिए, ईपीडीएम ओ-रिंग सील का चयन करें
- डिफ़ॉल्ट केबल लंबाई 1.5 मीटर (पॉलीथीन सामग्री) है
- कंपन, प्रभाव या विद्युत चुम्बकीय हस्तक्षेप के लिए विशेष आवश्यकताओं को निर्दिष्ट करें
| BP15X | एनालॉग दबाव ट्रांसमीटर |
|---|---|
| कोड | रूपरेखा निर्माण |
| 5 | पैकर्ड प्लग |
| 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर |
| 7 | मिनी हिरश्मान कनेक्टर |
| 8 | बड़ा हिरश्मान कनेक्टर |
| माप सीमा | 0kPa ~ 10kPa...5MPa (0-X) केपीए या एमपीए |
| कोड | विद्युत आपूर्ति |
| डी1 | 24 वीडीसी |
| डी2 | 5 वीडीसी |
| डी3 | अन्य |
| कोड | आउटपुट सिग्नल |
| S1 | 4~20mADC |
| S2 | 1~5 वीडीसी |
| S3 | 0~5 वीडीसी |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10 वीडीसी |
| S7 | 0.5~4.5 वीडीसी |
| कोड | दबाव कनेक्शन |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | अन्य (¢ 50.4 फ्लैंज) |
| कोड | विद्युत कनेक्शन |
| बी1 | हर्शमैन |
| बी2 | पीजी7 |
| B3 | केबल सील आउटलेट 1.5 मीटर |
| B4 | अन्य |
| कोड | दबाव प्रकार |
| जी | गेज दबाव |
| ए | पूर्ण दबाव |
| एस | सीलबंद संदर्भ दबाव |
Product Highlights
BP156 उच्च सटीकता सिलिकॉन दबाव ट्रांसमीटर उत्पाद का अवलोकन BP156 प्रेशर ट्रांसमीटर एचटी सीरीज सिलिकॉन प्रेशर रेसिस्टेंट आइसोलेशन झिल्ली तेल से भरी कोर तकनीक का उपयोग सिग्नल मापने के तत्व के रूप में करता है।सिग्नल प्रोसेसिंग सर्किट एक टिकाऊ स्टेनलेस स्टील आवास के भीतर रखा गया है, सेंसर सिग्नल को मानक ...
