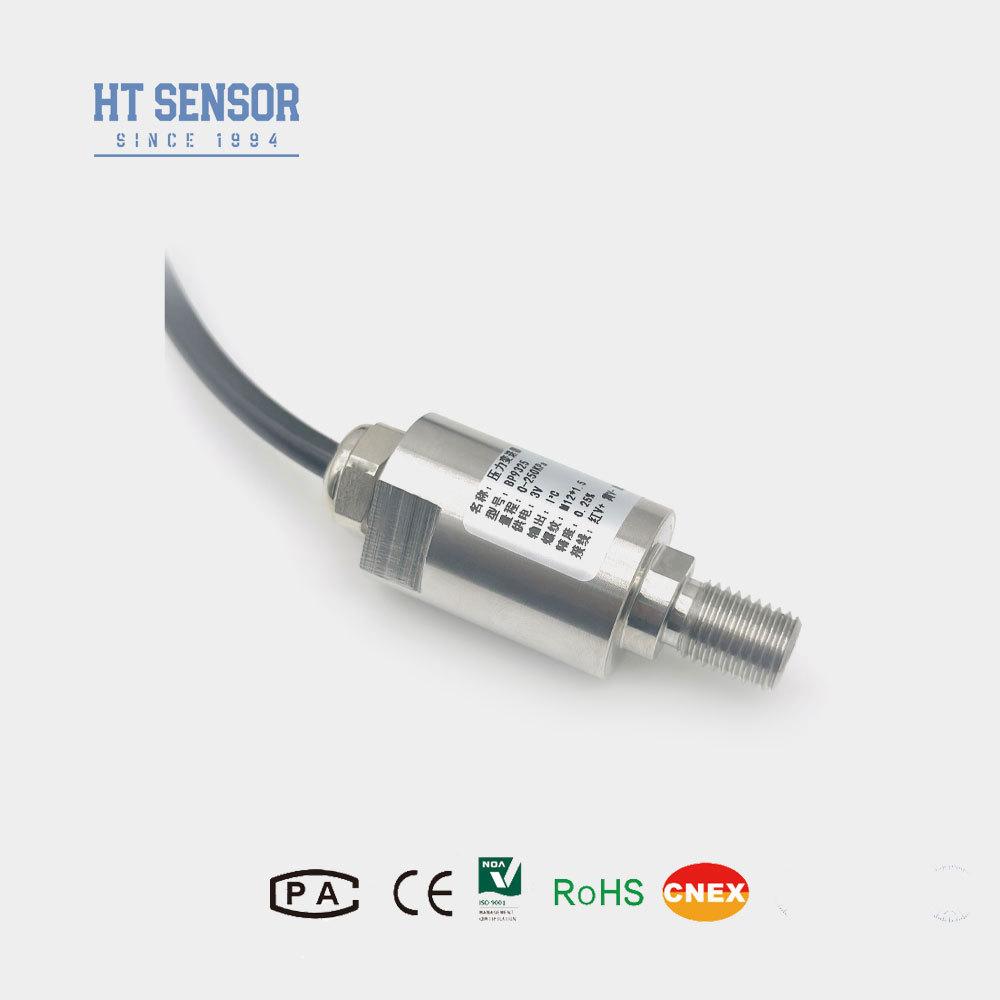

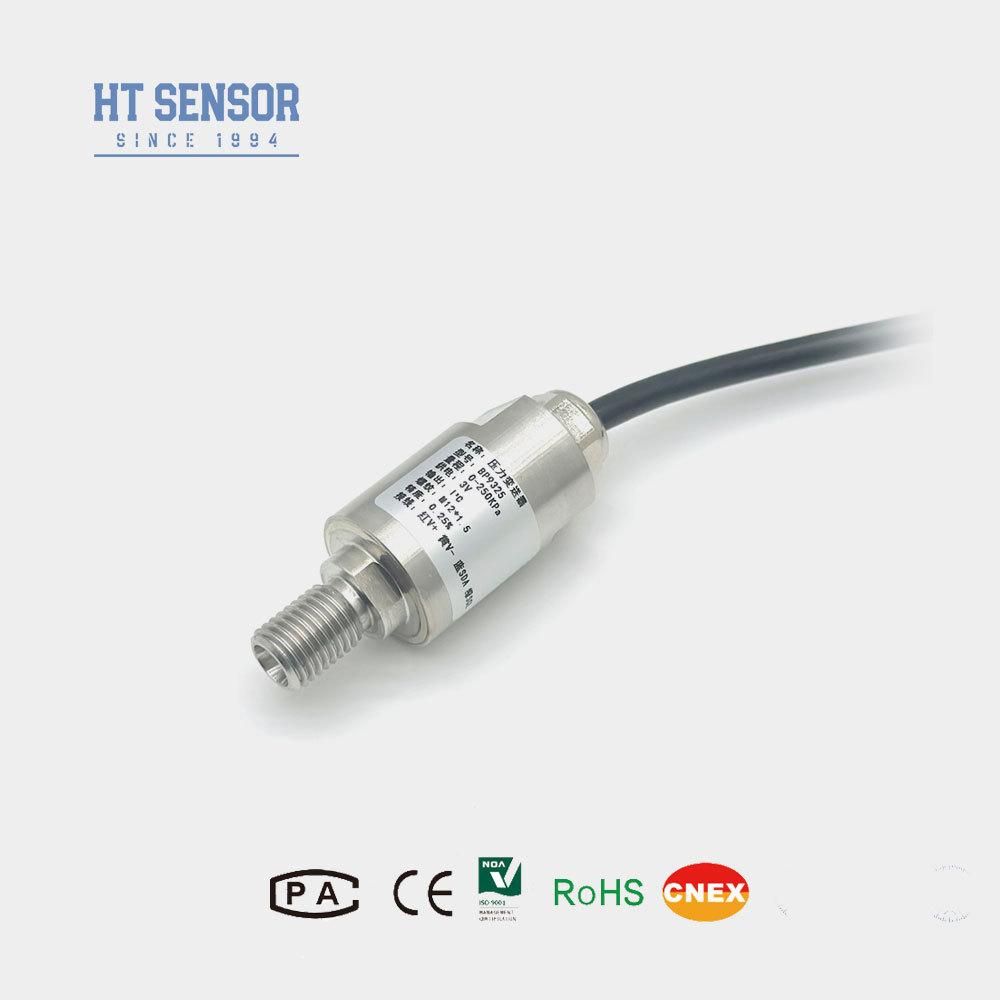

BP156 दबाव ट्रांसमीटर
उत्पाद का अवलोकन
BP156 दबाव ट्रांसमीटर सिग्नल मापने के तत्व के रूप में एचटी श्रृंखला सिलिकॉन दबाव प्रतिरोधी अलगाव झिल्ली तेल से भरे कोर प्रौद्योगिकी का उपयोग करता है। एकीकृत संकेत प्रसंस्करण सर्किट,एक स्टेनलेस स्टील के आवरण के भीतर रखा, सेंसर संकेतों को मानक आउटपुट संकेतों में परिवर्तित करता है। प्रत्येक इकाई घटकों, अर्ध-तैयार उत्पादों,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए और तैयार उत्पादों.
प्रमुख विशेषताएं
- स्टेनलेस स्टील के निर्माण के साथ व्यापक माप सीमा
- कई दबाव इंटरफ़ेस विन्यास उपलब्ध
- पूरी तरह से स्टेनलेस स्टील के आवास के साथ IP65 सुरक्षा रेटिंग
- समायोज्य शून्य और पूर्ण पैमाने पर कैलिब्रेशन
- उच्च सटीक माप क्षमताएं
आवेदन
- गैर संक्षारक गैसों और तरल पदार्थों का दबाव माप 316L स्टेनलेस स्टील का उपयोग करके
- समुद्री और विमानन उद्योग के अनुप्रयोग
- पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में औद्योगिक प्रक्रिया निगरानी
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
प्रदर्शन मापदंड
| माप सीमा | 0kPa ~ 10kPa...5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g, 55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
आउटपुट सिग्नल विनिर्देश
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | | 3 तार |
0/1~5V
0/1~10V
0.5~4.5V | 5 वीडीसी | |
आदेश देने के लिए दिशानिर्देश
महत्वपूर्ण विचार
- उत्पाद संपर्क सामग्री के साथ मीडिया संगतता सुनिश्चित करें
- धमाका प्रतिरोधी मॉडलों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं
- एलसीडी/एलईडी डिस्प्ले वाले ट्रांसमीटरों के लिए, बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए
- बिजली सुरक्षा उपकरण स्थापित करें और उचित ग्राउंडिंग सुनिश्चित करें
- फ्लोरो रबर ओ-रिंग -20oC से 250oC के लिए नामित; -20oC से नीचे के तापमान के लिए, ईपीडीएम ओ-रिंग निर्दिष्ट करें
- डिफ़ॉल्ट केबल लंबाईः 1.5 मीटर (पॉलीथीन सामग्री)
- अपने आदेश में किसी भी विशेष आवश्यकता (कंपन, प्रभाव, ईएमआई/आरएफआई) को निर्दिष्ट करें
आदेश मार्गदर्शिका
| BP15X | एनालॉग दबाव ट्रांसमीटर |
| रूपरेखा निर्माण |
| 5 | पैकर्ड प्लग |
| 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर |
| 7 | मिनी हिरश्मान कनेक्टर |
| 8 | बड़ा हिरश्मान कनेक्टर |
| माप सीमा |
| 0kPa ~ 10kPa...5MPa | |
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा |
| विद्युत आपूर्ति |
| डी1 | 24 वीडीसी |
| डी2 | 5 वीडीसी |
| डी3 | अन्य |
| आउटपुट सिग्नल |
| S1 | 4~20mADC |
| S2 | 1~5 वीडीसी |
| S3 | 0~5 वीडीसी |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10 वीडीसी |
| S7 | 0.5~4.5 वीडीसी |
| दबाव कनेक्शन |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | अन्य (¢ 50.4 फ्लैंज) |
| विद्युत कनेक्शन |
| बी1 | हर्शमैन |
| बी2 | पीजी7 |
| B3 | केबल सील आउटलेट 1.5 मीटर |
| B4 | अन्य |
| दबाव प्रकार |
| जी | गेज दबाव |
| ए | पूर्ण दबाव |
| एस | सीलबंद संदर्भ दबाव |
