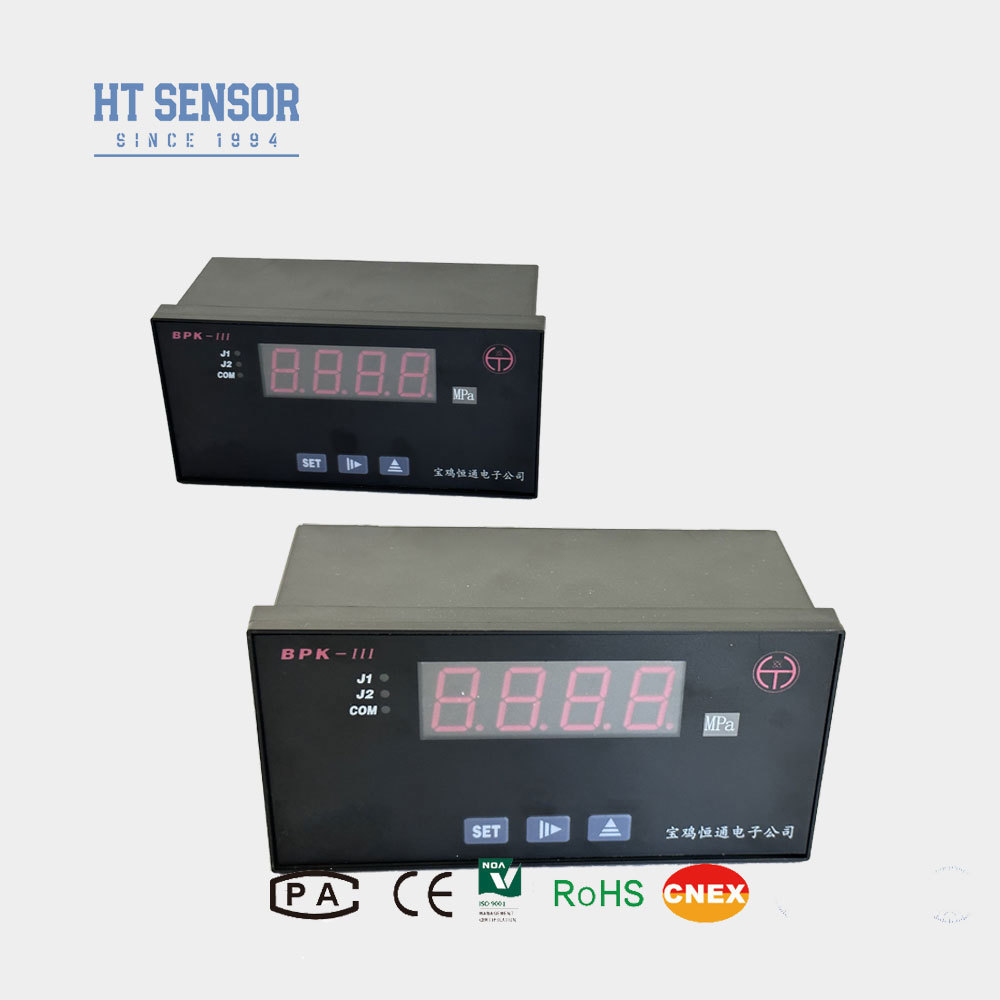

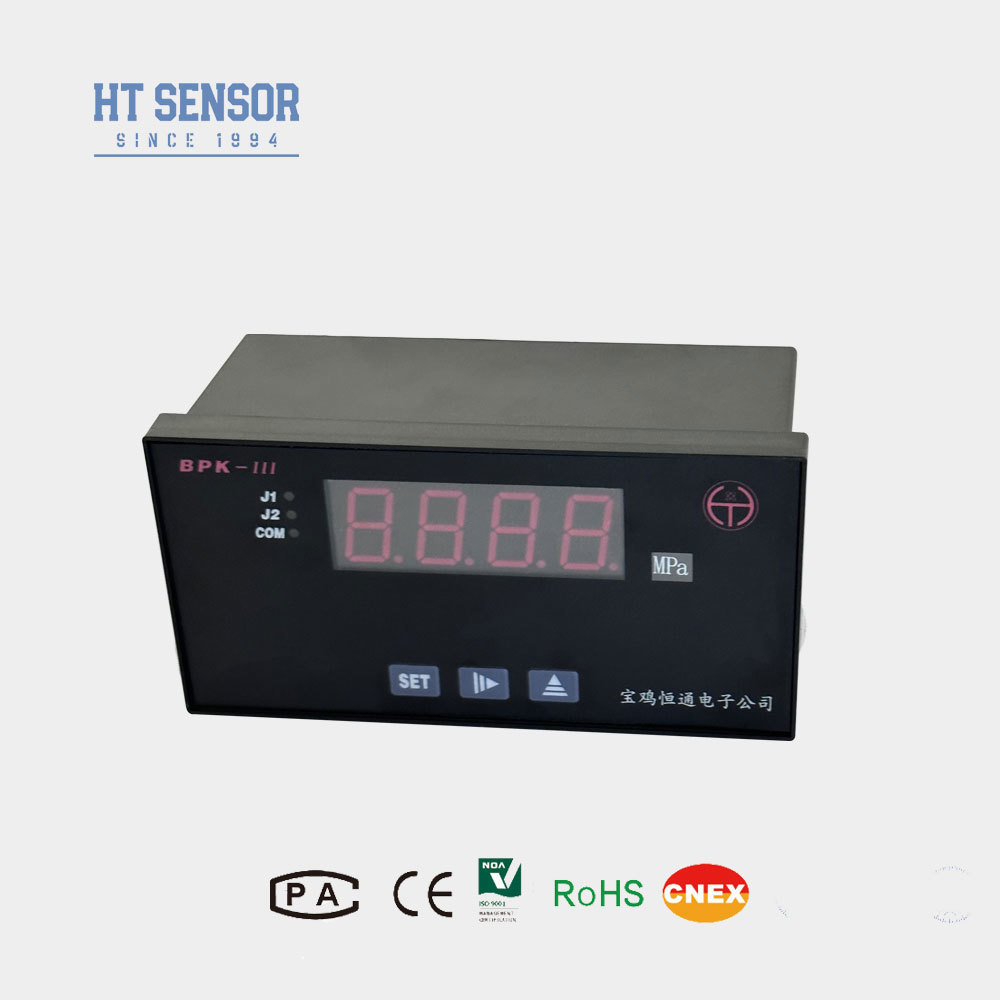

बीपीके-III बहु प्रकार के इनपुट दबाव डिस्प्ले गेज तापमान गेज स्विच डिस्प्ले उपकरण
उत्पाद विवरण
| प्रतिरूप संख्या।: | BPK-IIIN | मापने की सीमा: | मध्यम-दबाव माप |
|---|---|---|---|
| उत्पादन: | 4-20mA /0-20mA | बदलना: | 2 पियोन्ट स्विच |
| इनपुट: | पीटी100. 4-20mA और इसी तरह | वोल्टेज आपूर्ति: | 220VAC /24VDC(±10%) |
| अधिकतम धारा: | 3ए (प्रतिरोधक भार), 0.3ए (आगमनात्मक भार) | पैनल आयाम: | 152+0.8×76+0.7 (बीपीके-IIIS) |
| प्रमुखता देना |
बीपीके-III प्रेशर डिस्प्ले गेज,वारंटी के साथ तापमान गेज स्विच,सिलिकॉन दबाव सेंसर इनपुट |
||
उत्पाद वर्णन
- कई आरटीडी, थर्मोकपल या मानक इनपुट सिग्नल विकल्प उपलब्ध
- गैर-रैखिक संकेतों के लिए डिस्प्ले स्कोप कैलिब्रेशन और रैखिक संकेतों के लिए सेटिंग क्षमता
- 12-बिट रिज़ॉल्यूशन और समायोज्य दायरे के साथ अलग-थलग ट्रांसमिशन आउटपुट
- दो रिले आउटपुट उच्च/निम्न, उच्च/उच्च-उच्च या निम्न/निम्न-निम्न अलार्म क्रिया प्रकारों के लिए विन्यस्त
- आपूर्ति वोल्टेजः 220VAC / 24VDC (± 10%)
- परिवेश का तापमानः 0~50°C
- सापेक्ष आर्द्रताः ≤85% गैर संक्षारक गैस वातावरण
| इनपुट सिग्नल कोड | इनपुट सिग्नल | प्रदर्शित करने का दायरा | संकल्प | सटीकता | इनपुट प्रतिबाधा |
|---|---|---|---|---|---|
| 00 | टी टी सी | 0~400°C | 1°C | 0.2% | 100K |
| 01 | आर टी सी | 0~1600°C | 1°C | 0.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 0.2% | 100K |
| 03 | WRe3-WRe25 टीसी | 0~2300°C | 1°C | 0.2% | 100K |
| 04 | बी टीसी | 350 से 1800°C | 1°C | 0.2% | 100K |
| 05 | एस टी सी | 0~1600°C | 1°C | 0.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 0.2% | 100K |
| 07 | ई टी सी | 0~900°C | 1°C | 0.2% | 100K |
| 08 | Pt100 आरटीडी | -200~600.0°C | 0.1°C | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50° से 150°C | 0.1°C | 0.2% | (0.2mA) |
| 10 | 0~375Ω दूरस्थ दबाव | दायरे की निम्न और उच्च सीमा -1999 से 9999 तक निर्धारित की जा सकती है | प्रदर्शन का दायरा -1999 से 9999 तक 16 बिट ए/डी नमूना का उपयोग करके निरंतर है | 0.2% | (0.2mA) |
| 11 | 0~75mV धारा विभाजक | 0.1% | 100K | ||
| 12 | 0~30mV | 0.1% | 100K | ||
| 13 | 0~5V मानक संकेत | 0.1% | 100K | ||
| 14 | 1 से 5 वी मानक संकेत | 0.1% | 100K | ||
| 15 | 0~10V मानक संकेत | 0.1% | 100K | ||
| 16 | 0~10 mA मानक संकेत | 0.1% | 20Ω | ||
| 17 | 0~20 mA मानक संकेत | 0.1% | 20Ω | ||
| 18 | 4 ~ 20 mA मानक संकेत | 0.1% | 20Ω |
| आउटपुट सिग्नल प्रसारित करना | वर्तमान आउटपुट | प्रसारण का दायरा | पृथक वोल्टेज | अधिकतम रिज़ॉल्यूशन | सटीकता | लोड क्षमता | ओपन सर्किट वोल्टेज |
|---|---|---|---|---|---|---|---|
| 00 | 4~20 एमए | मानक वर्तमान संकेत के दायरे के भीतर डेटा प्रेषित करें | 1500V | 12 बिट्स | 00.3% | ≤500Ω | 15V |
| 01 | 0~20mA |
| वोल्टेज | एसी | डीसी | एसी | डीसी | एसी | डीसी | रिले जीवन |
|---|---|---|---|---|---|---|---|
| 250V/120V | 120V/48V | < 48 वी | >100000 बार | ||||
| अधिकतम धारा (प्रतिरोध भार) | 3A | 2ए | 4A | 3A | 5A | 4A | |
| अधिकतम करंट (इंडक्टिव लोड) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
- ट्रांसमीटर के लिए बाहरी DC24V/30mA बिजली आपूर्ति क्षमता
- थर्मोकपेल सेंसरों के लिए स्वचालित तापमान मुआवजा कार्य
- डिस्कनेक्शन सुरक्षा कार्य
| मॉडल | रूपरेखा आयाम | पैनल आउटपुट आयाम (मिमी) | नोट |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (क्षैतिज) | 152 + 0.8 × 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (क्षैतिज) | 92 + 0.7 × 44 + 0.5 | |
| BPK-IIIN1 | 80×160×80 (वर्टिकल) | 76 + 0.7 × 152 + 08 | |
| बीपीके-IIIN2 | 48×96×112 (वर्टिकल) | 44 + 0.5 × 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 (वर्ग) | 92 + 0.7 × 92 + 0.7 | |
| BPK-IIIF2 | 48×48×108 (वर्ग) | 44+0.5×44+05 | J2 रिले के बिना J2 अलार्म लैंप के साथ |
| BPK-IIIF3 | 72×72×112 | 67 + 0.7 × 67 + 0.7 |
उत्पाद हाइलाइट्स
बीपीके-III बहु प्रकार के इनपुट दबाव डिस्प्ले गेज तापमान गेज स्विच डिस्प्ले उपकरणBPK-IIIN प्रेशर गेज/स्विचउत्पाद का अवलोकनबीपीके-IIIN श्रृंखला नियंत्रकों में प्रदर्शन, नियंत्रण और संचरण कार्य होते हैं, और विभिन्न स्वचालित नियंत्रण अनुप्रयोगों में व्यापक रूप से लागू किए गए हैं।प्रमुख विशेषताएंकई आरटीड...
