| प्रमाणन: | RoHS |
|---|---|
| न्यूनतम आदेश मात्रा: | 5 |
| मूल्य: | 16 |
| प्रतिरूप संख्या।: | HT26V | उत्पादन में संकेत: | एनालॉग प्रकार |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील | तारों का प्रकार: | चार तार |
| मापने का माध्यम: | गैस और तरल | आईपी रेटिंग: | आईपी65 |
| बिजली की आपूर्ति: | 5-10VDC | उत्पादन: | 10एमवी/वी |
| व्यास: | 19 मिमी | ऊंचाई: | 7 मिमी |
| इनपुट प्रतिबाधा: | 4KΩ~20KΩ | आउटपुट प्रतिबाधा: | 2.5k ~ ~ 6kω |
| परिचालन तापमान: | -20~80ºC | भंडारण तापमान: | -40~125ºC |
| वज़न: | ~25 ग्राम | ||
| प्रमुखता देना: | एचटी26वी प्रेशर सेंसर सेल,ट्रांसमीटर के लिए सिलिकॉन प्रेशर सेंसर,वारंटी के साथ बाओजी हेंगटोंग प्रेशर सेंसर |
||

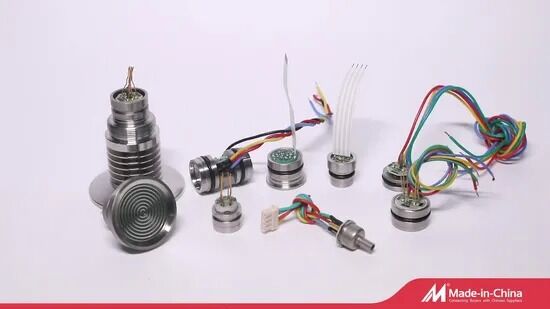

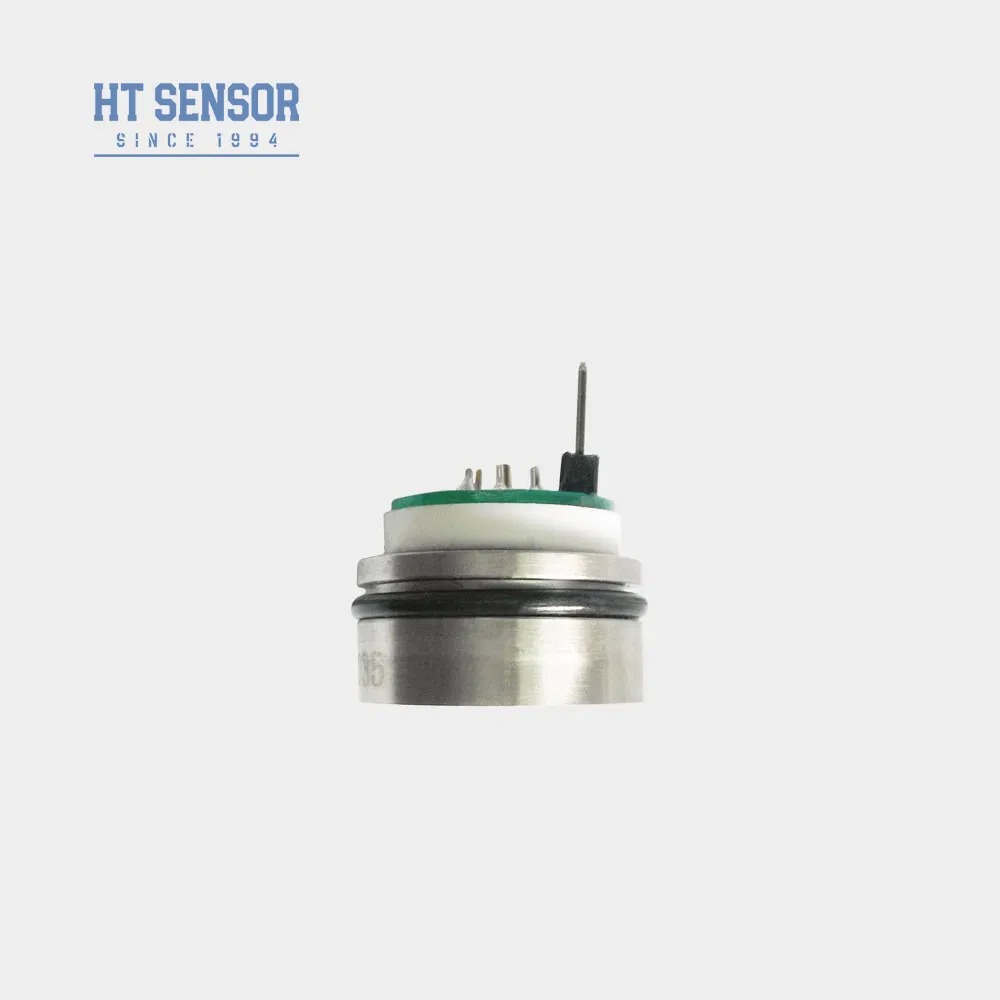

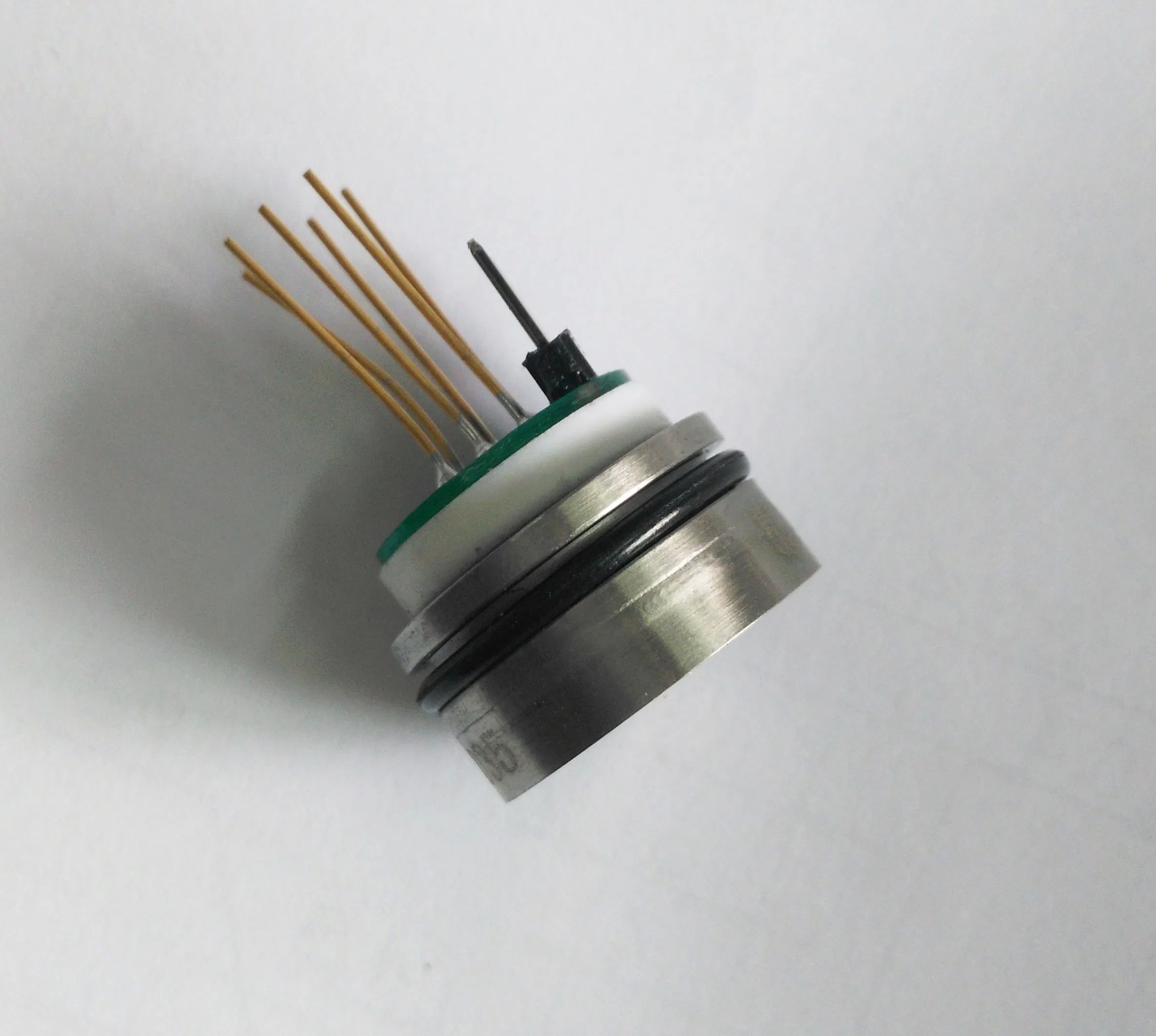

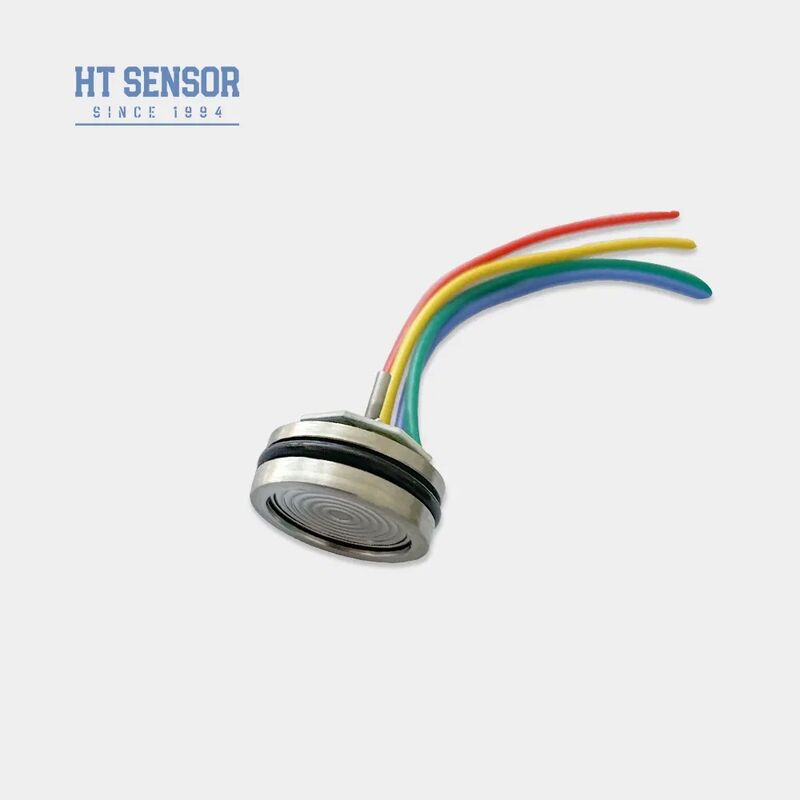

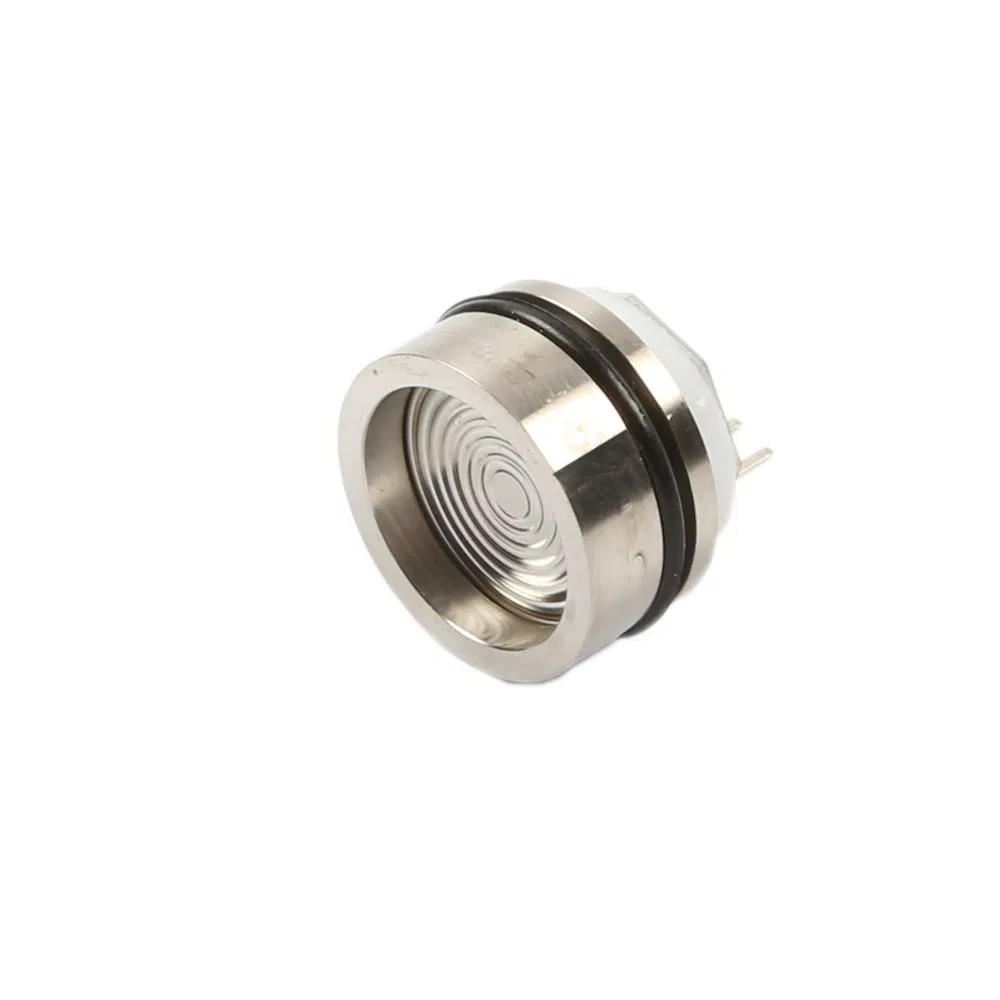

HT26V एक सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है जिसमें एक अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन एलिमेंट कोर है। मापे गए माध्यम का अंतर दबाव 316L आइसोलेशन डायाफ्राम और सीलबंद सिलिकॉन तेल के माध्यम से सिलिकॉन डायाफ्राम तक प्रेषित होता है। डिफ्यूज्ड सिलिकॉन के पीजोरेसिस्टिव प्रभाव का उपयोग करते हुए, यह तरल पदार्थों और गैसों के दबाव को सटीक रूप से मापता है। सेंसर में दबाव सीलिंग के लिए एक ओ-रिंग शामिल है, जो आसान स्थापना सुनिश्चित करता है।
| मापने की सीमा | गेज(G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| पूर्ण(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| सीलबंद(S) | 3500KPaS, 7MPaS, 10MPaS | ||
| पैरामीटर | Typ | अधिकतम | यूनिट |
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S |
| दोहराव | 0.05 | 0.1 | %F.S |
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV |
| पूर्ण पैमाने पर आउटपुट (≤20KPa) | 50±1 | 50±2 | mV |
| पूर्ण पैमाने पर आउटपुट (≥35kPa) | 100±1 | 100±2 | mV |
| शून्य ऑफसेट तापमान बहाव (≤20KPa) | ±1 | ±2.5 | %F.S |
| शून्य ऑफसेट तापमान बहाव (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| पूर्ण पैमाने पर तापमान बहाव (≤20KPa) | ±1 | ±2 | %F.S |
| पूर्ण पैमाने पर तापमान बहाव (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| मुआवजा तापमान (≤20KPa) | 0~50 | ºC | |
| मुआवजा तापमान (≥35kPa) | 0~70 | ºC | |
| ऑपरेटिंग तापमान | -20~80 | ºC | |
| भंडारण तापमान | -40~125 | ºC | |
| अनुमेय अधिभार | पूर्ण पैमाने का 3 गुना | ||
| फटने का दबाव | पूर्ण पैमाने का 5X | ||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |
| डायाफ्राम सामग्री | 316L | ||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||
| सदमे | 100g, 11ms | ||
| प्रतिक्रिया समय | ≤1ms | ||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||
| भरने का माध्यम | सिलिकॉन तेल | ||
| वज़न | ~25g |
10V के निरंतर वोल्टेज और 25ºC के परिवेश के तापमान पर परीक्षण किए गए पैरामीटर
1. आवश्यक वायुहीनता प्राप्त करने के लिए असेंबली के दौरान कोर आकार और ट्रांसमीटर आवास के बीच उचित फिट सुनिश्चित करें
2. आवास असेंबली के दौरान, लंबवत संरेखण बनाए रखें और जामिंग या क्षति से बचने के लिए समान दबाव डालें
3. यदि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर करते समय विशेष निर्देश प्रदान करें
4. विरूपण या भेदन से होने वाले नुकसान को रोकने के लिए सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक माध्यम के प्रवेश को रोकें
6. पिन लीड में किसी भी बदलाव के लिए, उचित कनेक्शन के लिए वास्तविक कोर पर लेबल देखें
