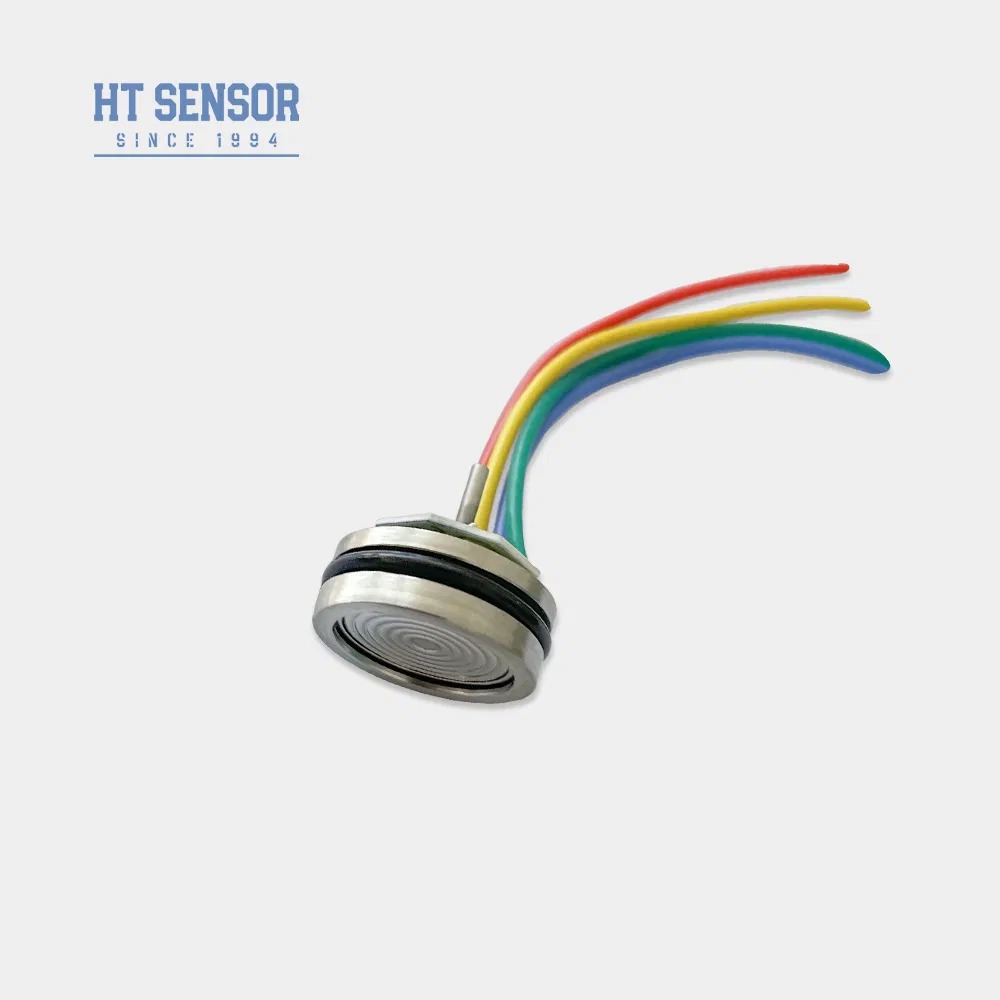

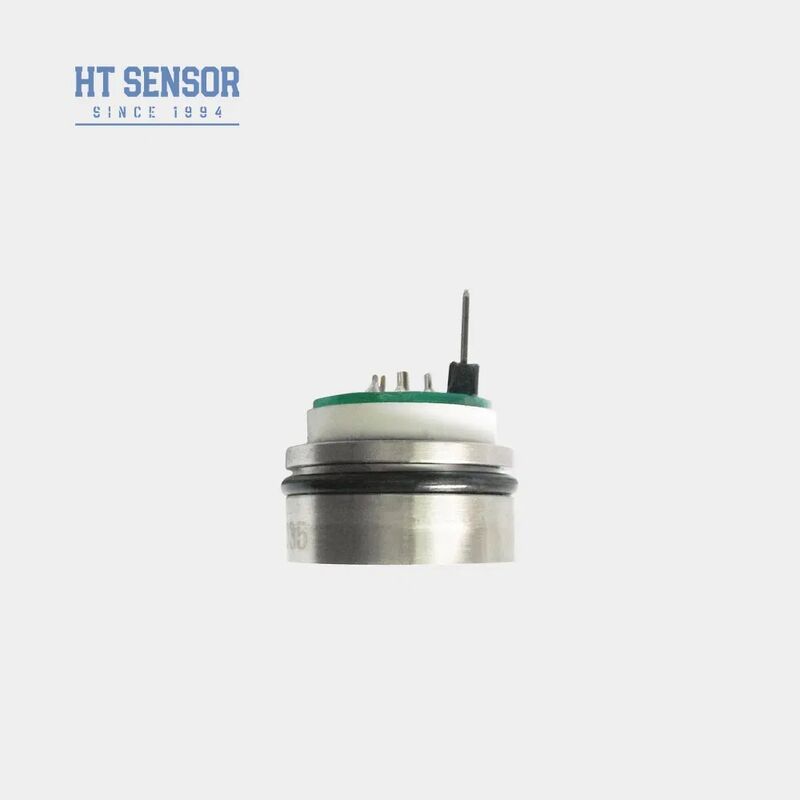

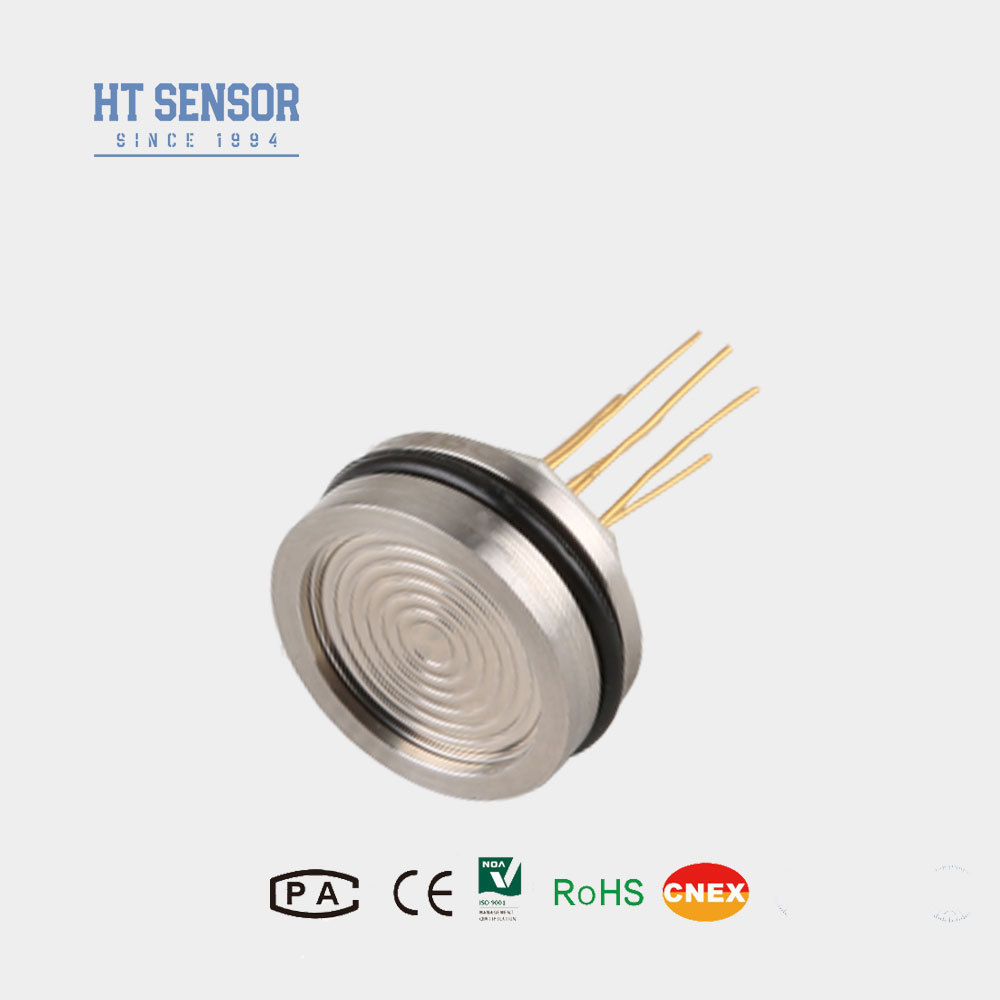

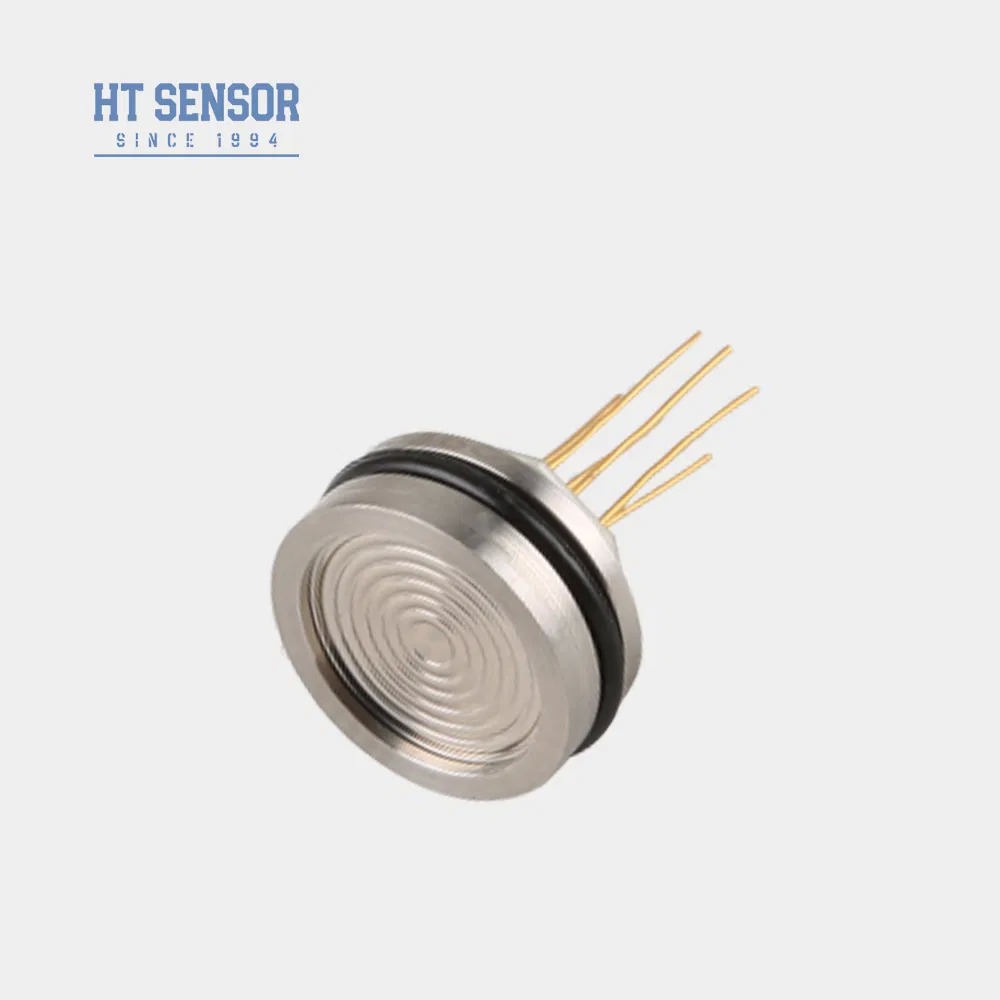

सिलिकॉन प्रेशर सेंसर 19 मिमी व्यास, मिनी प्रेशर सेंसर कोर, औद्योगिक तरल माप प्रेशर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT26 | उत्पादन में संकेत: | एनालॉग प्रकार |
|---|---|---|---|
| उत्पादन प्रक्रिया: | एकीकरण | सामग्री: | स्टेनलेस स्टील |
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| आईपी रेटिंग: | आईपी65 | शक्ति: | 1.5mA/10VDC |
| उत्पादन: | एमवी सिग्नल | ऊंचाई: | 7 मिमी |
| इनपुट प्रतिबाधा: | 2.5k ~ ~ 6kω | आउटपुट प्रतिबाधा: | 2.5k ~ ~ 6kω |
| परिचालन तापमान: | -20~80 ºC | भंडारण तापमान: | -40~125 ºC |
| वज़न: | ~63 ग्राम | ||
| प्रमुखता देना |
वारंटी के साथ सिलिकॉन प्रेशर सेंसर,उच्च सटीकता वाले सिलिकॉन दबाव सेंसर,औद्योगिक सिलिकॉन दबाव सेंसर |
||
Product Description
- 316L स्टेनलेस स्टील आवास के साथ उन्नत प्रौद्योगिकी
- टाइटेनियम और हैस्टेलॉय सहित प्रीमियम डायफ्राम सामग्री
- तापमान मुआवजा और शून्य बिंदु सुधार के लिए मोटी फिल्म सर्किट
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
- अनुकूलन विकल्पों के साथ कॉम्पैक्ट 7 मिमी ऊंचाई
- औद्योगिक प्रक्रिया स्थल: पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान
- समुद्री और विमानन उद्योग
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
- प्रक्रिया नियंत्रण अनुप्रयोग
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ
- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| पैरामीटर | प्रकार | अधिकतम | इकाई |
| गैररेखागतता | ±0.15 | ±0.3 | %F.S |
| पुनरावृत्ति | 0.05 | 0.1 | %F.S |
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV |
| पूर्ण पैमाने पर आउटपुट (≤20KPa) | 50±10 | 50±30 | mV |
| पूर्ण पैमाने पर आउटपुट (≥35kPa) | 100±10 | 100±30 | mV |
| शून्य ऑफसेट टेम्प. बहाव (≤20KPa) | ± 1 | ±2 | %F.S |
| शून्य ऑफसेट टेम्प. ड्रिफ्ट (≥35kPa) | ±0.5 | ± 1 | %F.S |
| पूर्ण पैमाने पर तापमान (≤20KPa) | ± 1 | ±2 | %F.S |
| पूर्ण पैमाने पर तापमान बहाव (≥35kPa) | ±0.5 | ± 1 | %F.S |
| मुआवजा तापमान (≤20KPa) | 0~50 | oC | |
| मुआवजा तापमान (≥35kPa) | 0~70 | oC | |
| परिचालन तापमान | -20~80 | oC | |
| भंडारण तापमान | -40~125 | oC | |
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||
| दीर्घकालिक स्थिरता | 0.2% F.S./वर्ष | ||
| डायफ्राम सामग्री | 316L | ||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||
| झटका | 100 ग्राम, 11 मिनट | ||
| प्रतिक्रिया समय | ≤1ms | ||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||
| भरने का माध्यम | सिलिकॉन तेल | ||
| वजन | ~ 63 ग्राम | ||
- आवश्यक वायुरोधीता के लिए कोर आकार और ट्रांसमीटर आवास के बीच उचित फिट सुनिश्चित करें
- आवास लंबवत संरेखित और क्षतिपूर्ति प्लेट को नुकसान से बचने के लिए विधानसभा के दौरान भी दबाव लागू
- यदि मापा गया माध्यम कोर डायफ्राम या आवास सामग्री (316L) के साथ असंगत है तो विशेष निर्देश प्रदान करें
- क्षति को रोकने के लिए हाथों या तेज वस्तुओं से सेंसर डायफ्राम को दबाने से बचें
- वायुमंडल के लिए दबाव गेज कोर पोर्ट खुला रखें और पानी, वाष्प या संक्षारक मीडिया के प्रवेश को रोकें

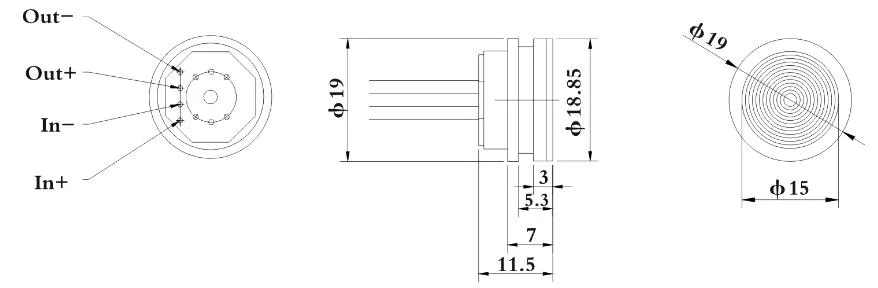

- पिन लीड कॉन्फ़िगरेशन के लिए वास्तविक कोर लेबल का संदर्भ लें
Product Highlights
HT26 OEM दबाव सेंसर कोर: 7 मिमी ऊंचाई, स्टेनलेस स्टील निर्माण, IP65 रेटिंग। उच्च स्थिरता, ±0.3%FS सटीकता, 1ms प्रतिक्रिया समय। औद्योगिक अनुप्रयोगों में गैस/तरल माप के लिए अनुकूलन योग्य। 50,000 यूनिट/वर्ष क्षमता।
