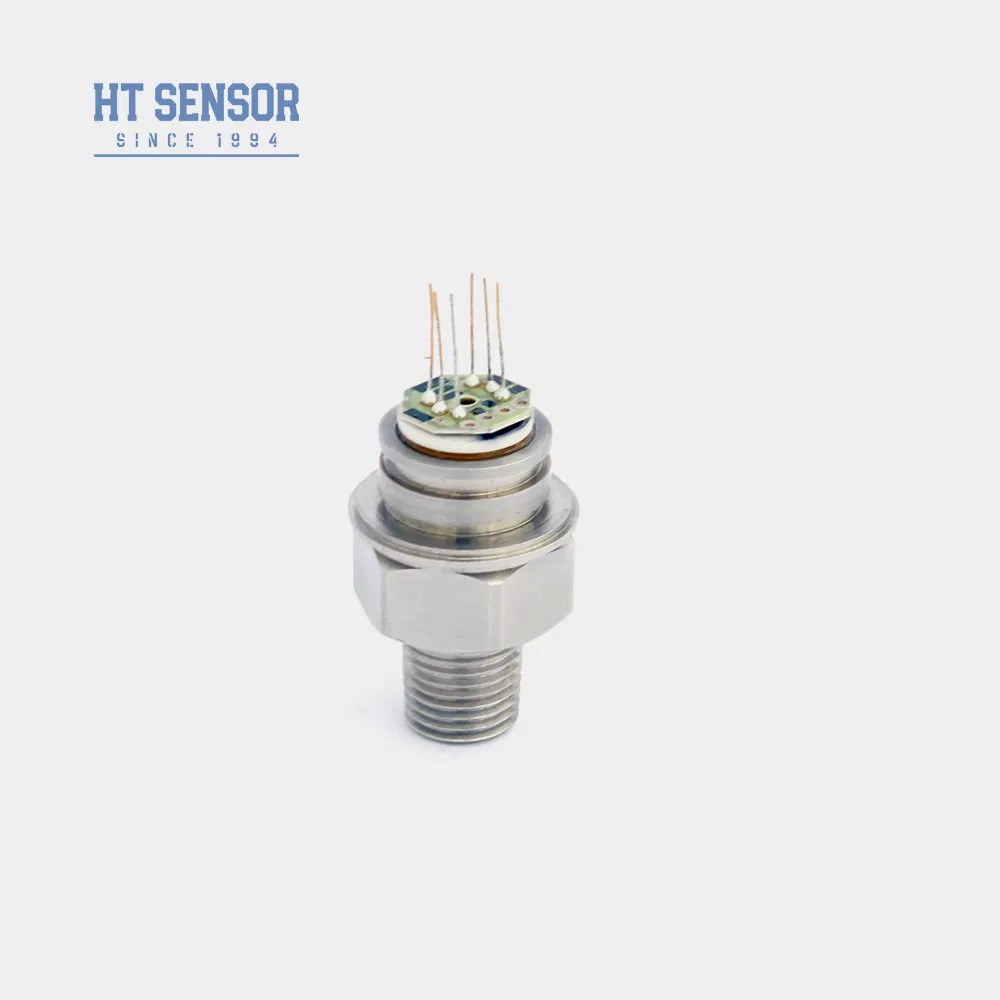

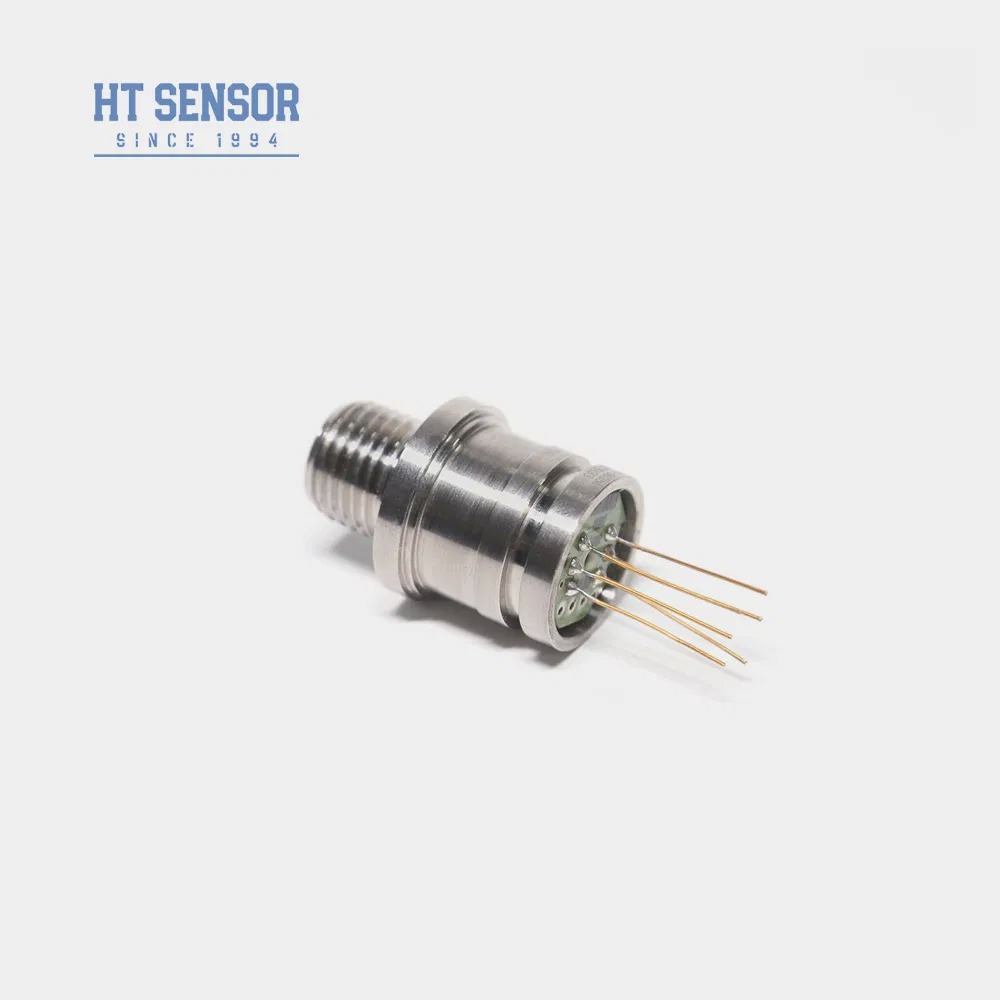

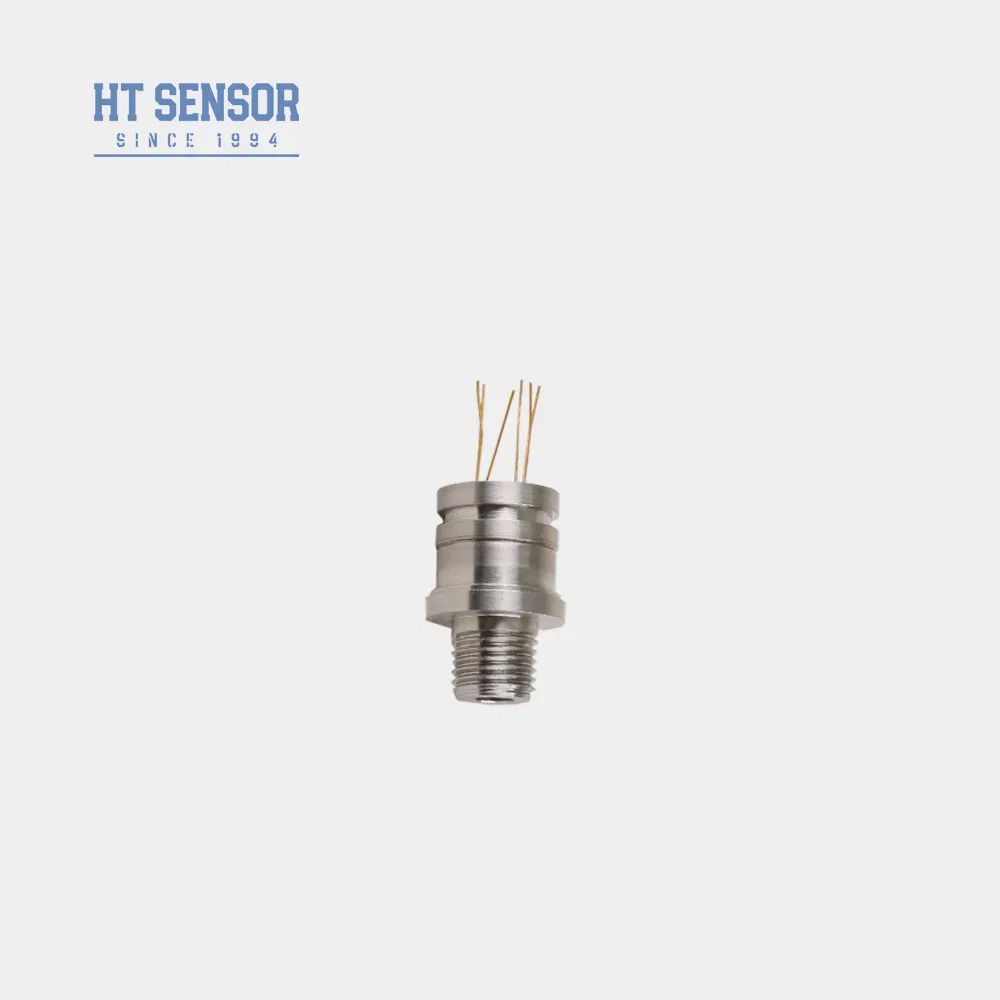

दबाव सेंसर सेल स्तर सेंसर के लिए स्टेनलेस स्टील दबाव जांच तत्व
Product Details
| प्रतिरूप संख्या।: | HT30 | उत्पादन में संकेत: | एनालॉग प्रकार |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील | तारों का प्रकार: | चार तार |
| मापने का माध्यम: | गैस और तरल | आईपी रेटिंग: | आईपी65 |
| बिजली की आपूर्ति: | 1.5mA | श्रेणी: | 0~10KPa~40Mpa |
| परिचालन तापमान: | -20~80ºC | वज़न: | ~63 ग्राम |
| प्रमुखता देना |
स्टेनलेस स्टील दबाव जांच,दबाव सेंसर सेल तत्व,सिलिकॉन स्तर सेंसर जांच |
||
Product Description
एचटी30 सिलिकॉन पिज़ोरेसिटिव प्रेशर सेंसर एक अत्यधिक स्थिर फैला हुआ सिलिकॉन तत्व है जो तरल और गैस के दबाव को मापने के लिए पिज़ोरेसिटिव प्रभाव का उपयोग करता है।मानक धागे के साथ एक वेल्डेड निर्माण और ओ-रिंग सीलिंग के बिना, यह सेंसर विभिन्न अनुप्रयोगों में असाधारण विश्वसनीयता प्रदान करता है।
- उन्नत तकनीक 316L स्टेनलेस स्टील आवास और टाइटेनियम और हैस्टेलॉय सहित प्रीमियम डायफ्राम सामग्री के साथ
- सटीक तापमान मुआवजा और शून्य बिंदु सुधार के लिए मोटी फिल्म सर्किट
- कई थ्रेड इंटरफ़ेस विकल्प उपलब्ध
- उच्च विश्वसनीयता और स्थायित्व के लिए कॉम्पैक्ट वेल्डेड निर्माण
- औद्योगिक प्रक्रिया स्थल: पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान
- समुद्री और विमानन उद्योग
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
- प्रक्रिया नियंत्रण अनुप्रयोग
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ

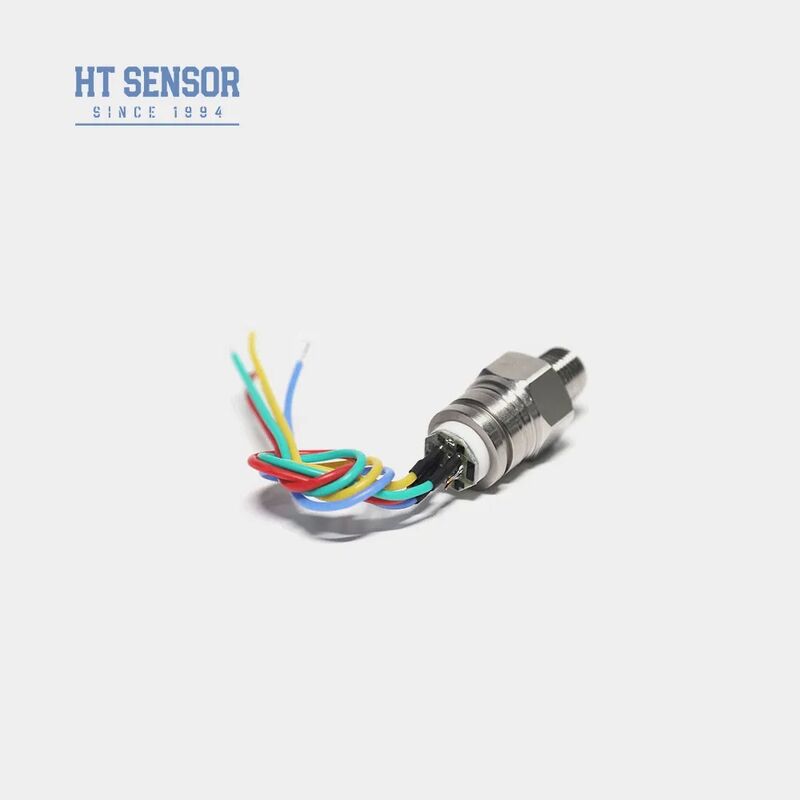

- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार
| पैरामीटर | प्रकार | अधिकतम | इकाई |
|---|---|---|---|
| गैररेखागतता | ±0.15 | ±0.3 | %F.S |
| पुनरावृत्ति | 0.05 | 0.1 | %F.S |
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV |
| पूर्ण पैमाने पर आउटपुट (≤20KPa) | 50±10 | 50±30 | mV |
| पूर्ण पैमाने पर आउटपुट (≥35kPa) | 100±10 | 100±30 | mV |
| शून्य ऑफसेट टेम्प. बहाव (≤20KPa) | ± 1 | ±2 | %F.S |
| शून्य ऑफसेट टेम्प. ड्रिफ्ट (≥35kPa) | ±0.5 | ± 1 | %F.S |
| पूर्ण पैमाने पर तापमान (≤20KPa) | ± 1 | ±2 | %F.S |
| पूर्ण पैमाने पर तापमान बहाव (≥35kPa) | ±0.5 | ± 1 | %F.S |
| मुआवजा तापमान (≤20KPa) | 0~50 | - | oC |
| मुआवजा तापमान (≥35kPa) | 0~70 | - | oC |
| परिचालन तापमान | -20~80 | - | oC |
| भंडारण तापमान | -40~125 | - | oC |
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||
| दीर्घकालिक स्थिरता | 0.2% F.S./वर्ष | ||
| डायफ्राम सामग्री | 316L | ||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||
| प्रतिक्रिया समय | ≤1ms | ||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||
| भरने का माध्यम | सिलिकॉन तेल | ||
| वजन | ~ 63 ग्राम | ||
परीक्षित पैरामीटरः 1.5mA @ 25°C
गाइज (जी):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
पूर्ण (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
सील (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS
- आवश्यक वायुरोधीता के लिए कोर आकार और ट्रांसमीटर आवास के बीच उचित फिट सुनिश्चित करें
- विधानसभा के दौरान लंबवत आवास संरेखित करें और क्षतिपूर्ति प्लेट को नुकसान से बचने के लिए भी दबाव लागू
- आदेश देते समय विशेष निर्देश प्रदान करें यदि मापा माध्यम 316L डायफ्राम सामग्री के साथ असंगत है
- क्षति से बचने के लिए हाथों या तेज वस्तुओं का उपयोग करके सेंसर डायफ्राम के संपर्क से बचें
- वायुमंडल के लिए दबाव गेज बंदरगाह खुला रखें और पानी, वाष्प या संक्षारक मीडिया के प्रवेश को रोकें
- किसी भी पिन लीड विन्यास परिवर्तन के लिए वास्तविक कोर लेबल का संदर्भ लें
- आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
- उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
- क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
- हां, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
- आपकी उत्पादन क्षमता कितनी है?
- हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
- सामान्य प्रसव की अवधि क्या है?
- मानक मॉडल के लिए 5 से 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
- उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
- बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
- आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
- हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
Product Highlights
HT30 स्टेनलेस स्टील दबाव जांच तत्व 316L/टाइटेनियम मिश्र धातु डायाफ्राम के साथ उच्च स्थिरता (0.1%FS/वर्ष) प्रदान करता है। IP65 रेटेड, 20MPa तक गैस/तरल मापता है। पेट्रोलियम, रसायन और हाइड्रोलिक प्रणालियों सहित औद्योगिक अनुप्रयोगों के लिए अनुकूलन योग्य विकल्प उपलब्ध हैं।
