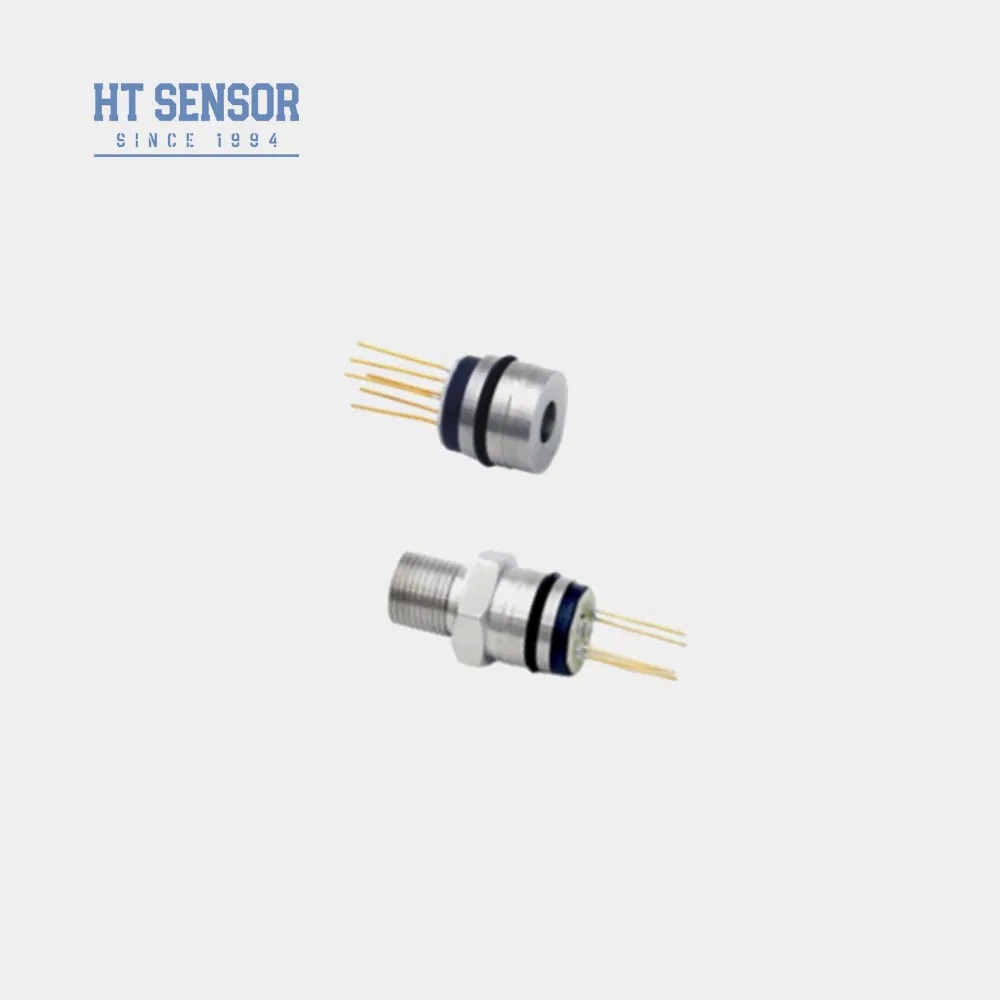

बाओजी हेंगटोंग HT30 G1/4 थ्रेड अनुकूलित दबाव सेंसर सेल स्तर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT30 | उत्पादन में संकेत: | एमवी एनालॉग प्रकार |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील | तारों का प्रकार: | चार तार |
| मापने का माध्यम: | गैस और तरल | आईपी रेटिंग: | आईपी65 |
| शक्ति: | 1.5mA | श्रेणी: | 0-10केपीए-40एमपीए |
| धागा: | G1/4 वगैरह | वज़न: | ~63 ग्राम |
| प्रमुखता देना |
G1/4 धागा दबाव सेंसर,अनुकूलित स्तर सेंसर,वारंटी के साथ सिलिकॉन प्रेशर सेंसर |
||
Product Description
- उन्नत तकनीक 316L स्टेनलेस स्टील आवास और टाइटेनियम और हैस्टेलॉय सहित प्रीमियम डायफ्राम सामग्री के साथ
- सटीक तापमान मुआवजा और शून्य बिंदु सुधार के लिए मोटी फिल्म सर्किट
- लचीली स्थापना के लिए कई थ्रेड इंटरफ़ेस विकल्प उपलब्ध
- उच्च विश्वसनीयता और स्थायित्व सुनिश्चित करने वाला कॉम्पैक्ट वेल्डेड निर्माण
- पेट्रोलियम, रासायनिक, धातु, बिजली और जल विज्ञान क्षेत्रों में औद्योगिक प्रक्रिया नियंत्रण
- समुद्री और विमानन उद्योग के अनुप्रयोग
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
- सामान्य प्रक्रिया नियंत्रण और निगरानी अनुप्रयोग
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ

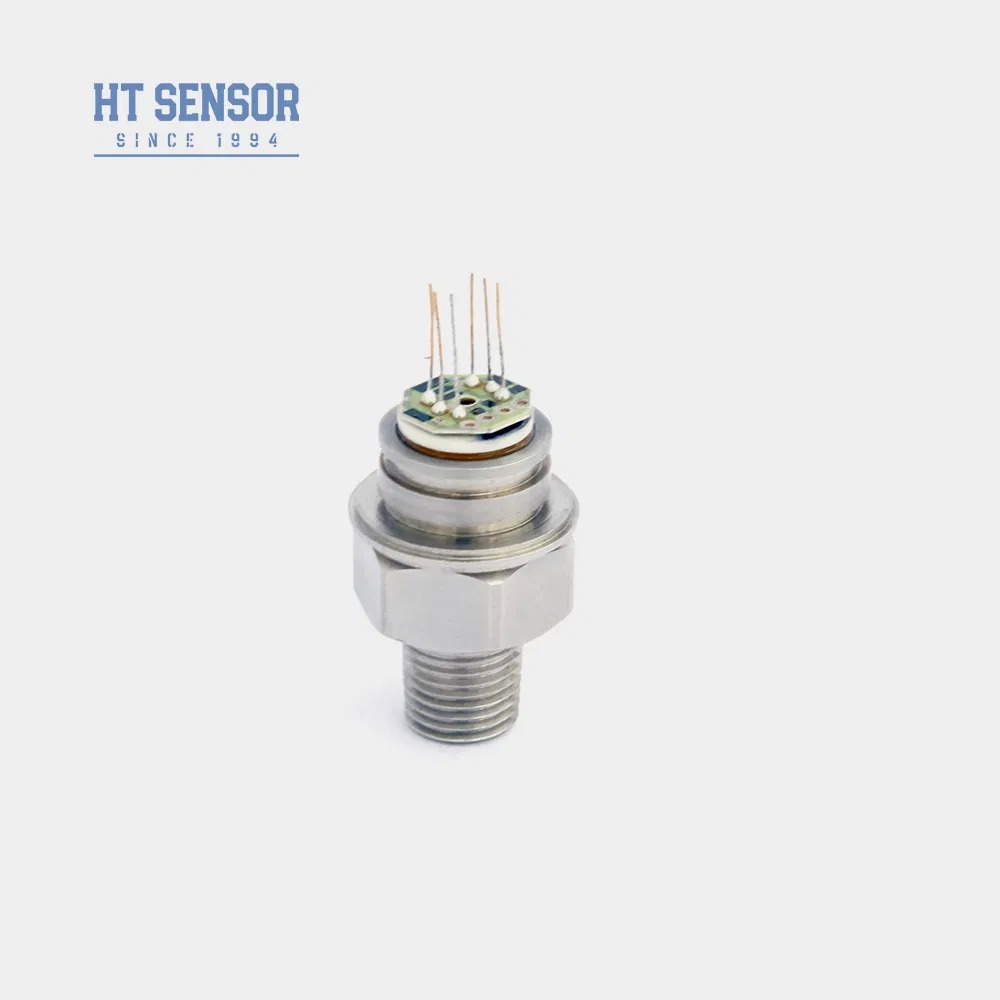

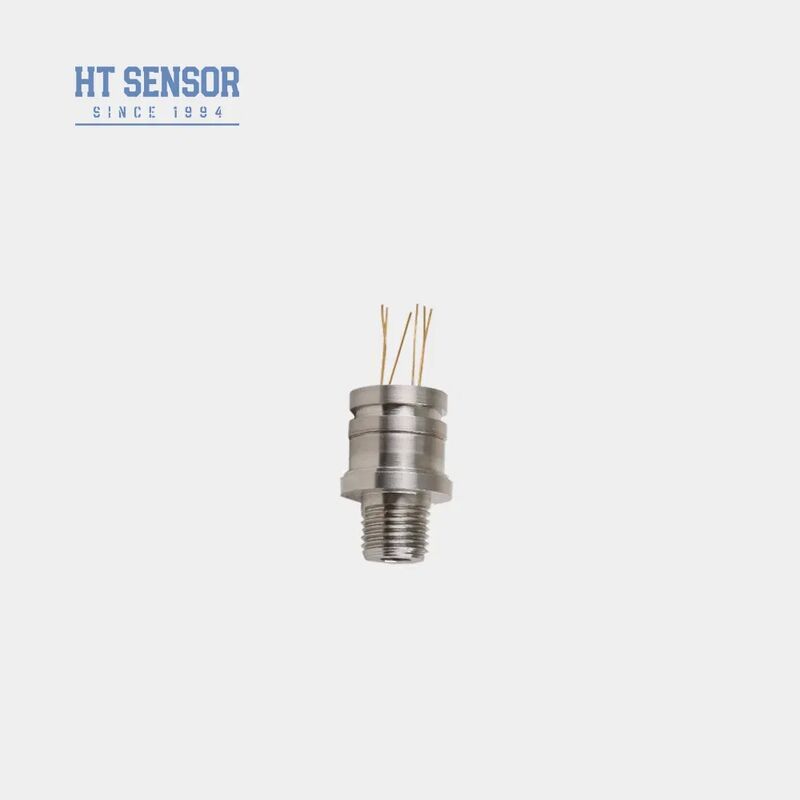

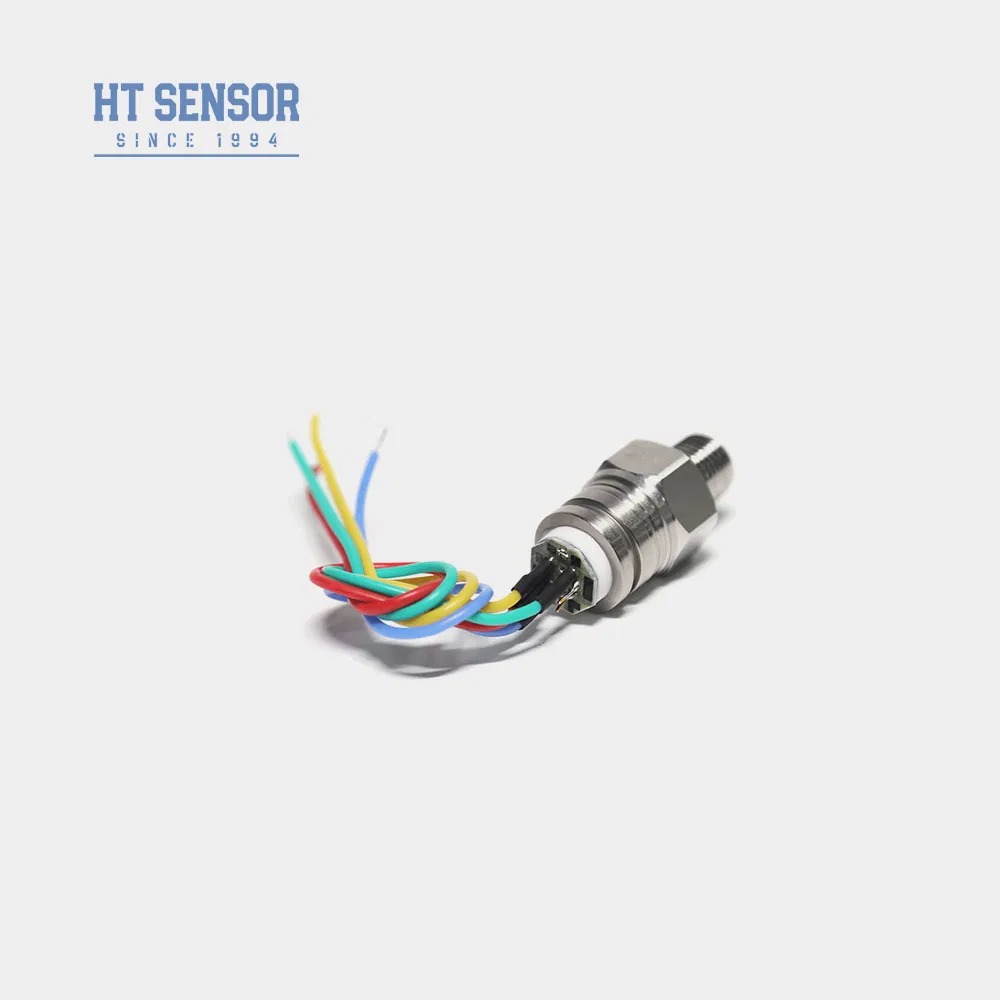

- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार
| पैरामीटर | प्रकार | प्रकार | अधिकतम | इकाई |
|---|---|---|---|---|
| माप सीमा | आयाम (जी) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| मुहरबंद (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | |
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV |
| ≥35kPa | 100±10 | 100±30 | mV | |
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35kPa | ±0.5 | ± 1 | %F.S | |
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S |
| ≥35kPa | ±0.5 | ± 1 | %F.S | |
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| परिचालन तापमान | -20~80 | oC | ||
| भंडारण तापमान | -40~125 | oC | ||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | |||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||
| दीर्घकालिक स्थिरता | 0.2 % F.S./वर्ष | |||
| डायफ्राम सामग्री | 316L | |||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||
| झटका | 100 ग्राम, 11 मिनट | |||
| प्रतिक्रिया समय | ≤1ms | |||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||
| भरने का माध्यम | सिलिकॉन तेल | |||
| वजन | ~ 63 ग्राम | |||
- आवश्यक वायुरोधीता प्राप्त करने के लिए संयोजन के दौरान कोर के आकार और ट्रांसमीटर आवास के बीच उचित फिट सुनिश्चित करें
- आवास की विधानसभा के दौरान, ऊर्ध्वाधर संरेखण बनाए रखने के लिए और भी दबाव लागू करने के लिए जाम या क्षति को रोकने के लिए क्षतिपूर्ति प्लेट
- आदेश देते समय विशेष आवश्यकताओं को निर्दिष्ट करें यदि मापा माध्यम 316L डायफ्राम और आवास सामग्री के साथ असंगत है
- विकृति या छेद से क्षति को रोकने के लिए हाथों या तेज वस्तुओं का उपयोग करके सेंसर डायफ्राम के संपर्क से बचें
- वायुमंडल के लिए दबाव गेज बंदरगाह खुला रखें और पानी, पानी वाष्प, या संक्षारक मीडिया से नकारात्मक दबाव कक्ष में प्रवेश करने से रोकना
- किसी भी पिन लीड विन्यास परिवर्तन के लिए वास्तविक कोर लेबलिंग का संदर्भ लें
Product Highlights
316L स्टेनलेस स्टील हाउसिंग के साथ HT30 सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर। गैस/तरल दबाव (0-10kPa-20MPa), IP65 रेटेड मापता है। उच्च परिशुद्धता (±0.3% एफएस), कॉम्पैक्ट वेल्डेड डिजाइन। अनुकूलन योग्य धागे (G1/4 आदि) और OEM/ODM उपलब्ध हैं।
