गुणवत्ता थ्रेड इंटीग्रेटेड प्रेशर सेंसर के साथ लाइन व्यवस्था OEM लेवल सेंसर फैक्टरी
<
गुणवत्ता थ्रेड इंटीग्रेटेड प्रेशर सेंसर के साथ लाइन व्यवस्था OEM लेवल सेंसर फैक्टरी
गुणवत्ता थ्रेड इंटीग्रेटेड प्रेशर सेंसर के साथ लाइन व्यवस्था OEM लेवल सेंसर फैक्टरी
>

थ्रेड इंटीग्रेटेड प्रेशर सेंसर के साथ लाइन व्यवस्था OEM लेवल सेंसर

Brand Name: HT SENSOR
Model Number: HT30
Place of Origin: बाओजी, चीन
Certification: ISO9001
Minimum Order Quantity: 5
Price: 20
Tags

प्रसारित सिलिकॉन दबाव सेंसर

पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर

अंतर दबाव सेंसर

Product Details

प्रतिरूप संख्या।: HT30 उत्पादन में संकेत: एनालॉग प्रकार
उत्पादन प्रक्रिया: एकीकरण सामग्री: स्टेनलेस स्टील
धागे का प्रकार: स्वनिर्धारित तारों का प्रकार: चार तार
मापने का माध्यम: गैस और तरल बिजली की आपूर्ति: 10VDC 5VDC 1.5mA
उत्पादन: 10एमवी/वी 100+-30एमवी डायाफ्राम सामग्री: 316एल
परिचालन तापमान: -20~80ºC वज़न: ~63 ग्राम
प्रमुखता देना

थ्रेड इंटीग्रेटेड प्रेशर सेंसर

,

OEM लेवल सेंसर सिलिकॉन

,

लाइन व्यवस्था प्रेशर सेंसर

Product Description

HT30V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
एचटी30वी एक अत्यधिक स्थिर फैला हुआ सिलिकॉन तत्व का उपयोग करता है, जिससे यह एक विश्वसनीय सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर बन जाता है। एक अलगाव डायफ्राम और सिलिकॉन तेल का उपयोग करके,यह सेंसर द्रव और गैसों के दबाव को सटीक रूप से मापता है, विभिन्न औद्योगिक अनुप्रयोगों में सटीक परिणाम प्रदान करता है जिसमें वायु कंप्रेसर और शीतलन प्रणाली शामिल हैं।

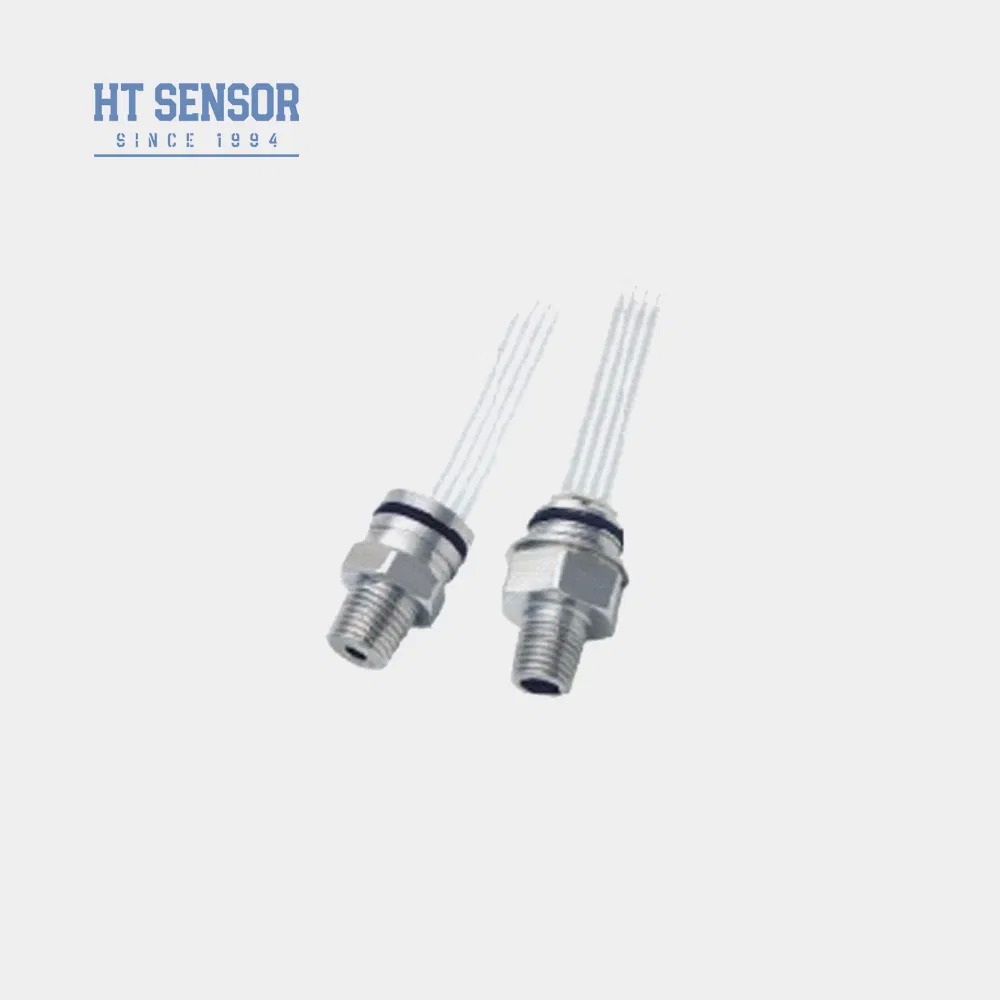

HT30V Pressure Sensor front view showing threaded connection and electrical wiring HT30V Pressure Sensor side profile with dimensional details HT30V Pressure Sensor close-up of pressure port and diaphragm
उत्पाद की विशेषताएं
  • तापमान मुआवजे और शून्य ऑफसेट सुधार के लिए मोटी फिल्म सर्किट का उपयोग करता है
  • उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
  • मानक आउटपुट के साथ निरंतर वोल्टेज बिजली आपूर्ति
आवेदन
  • 316L स्टेनलेस स्टील संगतता के साथ गैर संक्षारक गैस और तरल दबाव मापने के लिए उपयुक्त
  • दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है
  • दबाव माप के लिए शीतलन प्रणालियों और वायु कंप्रेसरों में आम तौर पर प्रयोग किया जाता है
विद्युत प्रदर्शन
  • बिजली की आपूर्तिः ≤10 वीडीसी
  • सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
  • इनपुट प्रतिबाधाः 4KΩ~20KΩ
  • आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ
  • विद्युत कनेक्शनः 100 मिमी उच्च तापमान तार, रिबन केबल
प्रदर्शन मापदंड
माप सीमा प्रकार मूल्य
दबाव सीमाएँ आयाम (जी) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
पूर्ण (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
मुहरबंद (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
गैररेखागतता ±0.15 ±0.3 ±0.3 %F.S
पुनरावृत्ति 0.05 ∙ 0.1 ∙ %F.S
हिस्टेरिसिस 0.05 ∙ 0.1 ∙ %F.S
शून्य ऑफसेट आउटपुट 0±1 ∙ 0±2 ∙ mV
पूर्ण पैमाने पर उत्पादन ≤20KPa: 50±1 50±2 mV
≥35kPa: 100±1 100±2 mV
शून्य ऑफसेट टेम्प. बहाव ≤20KPa: ±1 ±2.5 ±2.5% F.S.
≥35kPa: ±0.8 ±1.5 ±% F.S
पूर्ण पैमाने का तापमान ≤20KPa: ±1∙ ±2∙ %F.S
≥35kPa: ±0.8 ±1.5 ±% F.S
मुआवजा टेम्प. ≤20KPa: 0~50 oC
≥35kPa: 0~70 oC
परिचालन तापमान -20 से 80 oC
भंडारण तापमान -40~125 oC
अनुमेय अधिभार 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें
फटने का दबाव 5 गुना पूर्ण पैमाने
दीर्घकालिक स्थिरता 0.2 % F.S./वर्ष
डायफ्राम सामग्री 316L
इन्सुलेशन प्रतिरोध ≥200MΩ 100VDC
कंपन 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं
झटका 100 ग्राम, 11 मिनट
प्रतिक्रिया समय ≤1ms
ओ-रिंग सील नाइट्राइल रबर या फ्लोरो रबर
भरने का माध्यम सिलिकॉन तेल
वजन ~ 63 ग्राम
10V @ 25oC के तहत परीक्षण किए गए मापदंड
रूपरेखा निर्माण
HT30V Pressure Sensor dimensional drawing with measurements
दबाव सेंसर के धागे का आकार अनुकूलित किया जा सकता है
विद्युत कनेक्शन और मुआवजा
HT30V Pressure Sensor electrical connection diagram and compensation circuit
चयनित उदाहरण
HT30V Pressure Sensor selection guide and ordering examples
ऑर्डर करने के सुझाव
  • आवश्यक वायुरोधीता प्राप्त करने के लिए संयोजन के दौरान कोर के आकार और ट्रांसमीटर आवास के बीच उचित फिट सुनिश्चित करें
  • आवास की विधानसभा के दौरान, ऊर्ध्वाधर संरेखण बनाए रखने के लिए और भी दबाव लागू करने के लिए जाम या क्षतिपूर्ति प्लेट से बचने के लिए
  • यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान करें
  • क्षति को रोकने के लिए हाथों या तेज वस्तुओं से सेंसर डायफ्राम को दबाने से बचें
  • वायुमंडल के लिए दबाव नाप दबाव कोर के दबाव बंदरगाह खुला रखें और पानी, वाटर वाष्प या संक्षारक मीडिया के प्रवेश को रोकने के
  • किसी भी पिन लीड परिवर्तन के लिए वास्तविक कोर पर लेबल का संदर्भ लें
गुणवत्ता आश्वासन
आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
हां, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
आपकी उत्पादन क्षमता कितनी है?
हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, जो बड़े पैमाने पर ऑर्डर को पूरा करने में सक्षम हैं।उत्पादन और वितरण अनुसूची के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करें.
सामान्य प्रसव की अवधि क्या है?
मानक मॉडलों के लिए 5-8 कार्यदिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
शिपमेंट के बाद 24 महीने की वारंटी. बिक्री के बाद 24 घंटे के भीतर प्रतिक्रिया, दूरस्थ पीसी नेटवर्क निर्देश के साथ उपलब्ध है.

Product Highlights

गैस/तरल माप के लिए 316L स्टेनलेस स्टील डायाफ्राम के साथ HT30V एकीकृत दबाव सेंसर। विशेषताएं उच्च स्थिरता, IP65 रेटिंग, कस्टम थ्रेड विकल्प और OEM क्षमताएं। वायु कंप्रेसर, प्रशीतन और प्रक्रिया नियंत्रण प्रणालियों के लिए आदर्श।
