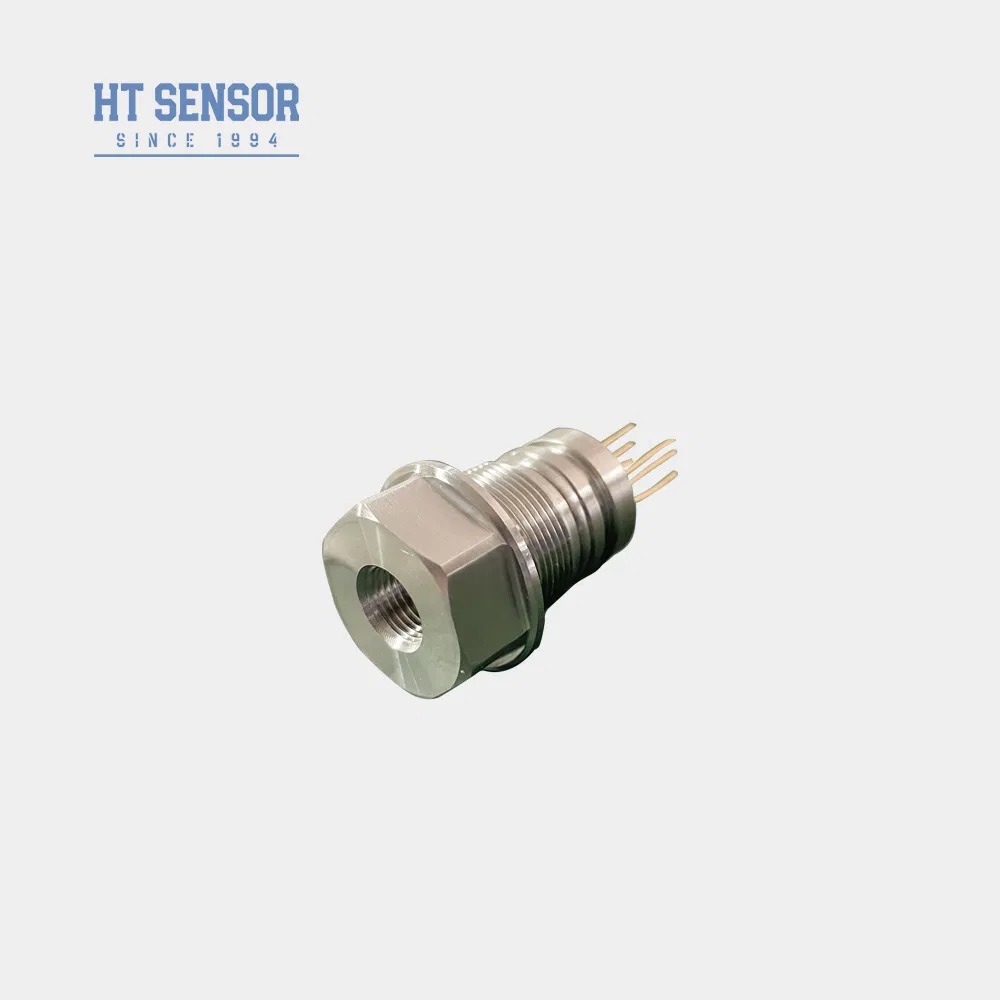

10 वीडीसी संचालित मिनी G1/4 धागा तरल दबाव सेंसर ट्रांसड्यूसर स्तर सेंसर सेल
उत्पाद विवरण
| प्रतिरूप संख्या।: | HT30V | उत्पादन में संकेत: | एनालॉग प्रकार |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील | धागे का प्रकार: | स्वनिर्धारित |
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| आईपी रेटिंग: | आईपी65 | बिजली की आपूर्ति: | 5-10VDC |
| उत्पादन: | 10एमवी/वी | दबाव सीमा: | 0-10kpa~20mpa |
| इनपुट प्रतिबाधा: | 4KΩ~20KΩ | आउटपुट प्रतिबाधा: | 2.5k ~ ~ 6kω |
| परिचालन तापमान: | -20~80ºC | भंडारण तापमान: | -40~125ºC |
| वज़न: | ~63 ग्राम | ||
| प्रमुखता देना |
10VDC मिनी G1/4 तरल दबाव सेंसर,G1/4 थ्रेड लेवल सेंसर ट्रांसड्यूसर,वारंटी के साथ मिनी तरल दबाव सेंसर |
||
उत्पाद वर्णन
- तापमान मुआवजा और शून्य ऑफसेट सुधार के लिए मोटी फिल्म सर्किट
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- मानक आउटपुट के साथ निरंतर वोल्टेज बिजली आपूर्ति
- 316L स्टेनलेस स्टील संगतता के साथ गैर संक्षारक गैस और तरल दबाव का माप
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणाली
- दबाव मापने के लिए शीतलन प्रणाली और वायु कंप्रेसर
- बिजली की आपूर्तिः ≤10 वीडीसी
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधाः 4KΩ~20KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ
- विद्युत कनेक्शनः 100 मिमी उच्च तापमान तार, रिबन केबल
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| मुहरबंद | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| पैरामीटर | प्रकार | अधिकतम | इकाई |
| गैररेखागतता | ±0.15 | ±0.3 | %F.S |
| पुनरावृत्ति | 0.05 | 0.1 | %F.S |
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV |
| पूर्ण पैमाने पर आउटपुट (≤20KPa) | 50±1 | 50±2 | mV |
| पूर्ण पैमाने पर आउटपुट (≥35kPa) | 100±1 | 100±2 | mV |
| शून्य ऑफसेट टेम्प. बहाव (≤20KPa) | ± 1 | ±25 | %F.S |
| शून्य ऑफसेट टेम्प. ड्रिफ्ट (≥35kPa) | ±0.8 | ± 15 | %F.S |
| पूर्ण पैमाने पर तापमान (≤20KPa) | ± 1 | ±2 | %F.S |
| पूर्ण पैमाने पर तापमान बहाव (≥35kPa) | ±0.8 | ± 15 | %F.S |
| मुआवजा तापमान (≤20KPa) | 0~50 | oC | |
| मुआवजा तापमान (≥35kPa) | 0~70 | oC | |
| परिचालन तापमान | -20~80 | oC | |
| भंडारण तापमान | -40~125 | oC | |
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |
| डायफ्राम सामग्री | 316L | ||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||
| झटका | 100 ग्राम, 11 मिनट | ||
| प्रतिक्रिया समय | ≤1ms | ||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||
| भरने का माध्यम | सिलिकॉन तेल | ||
| वजन | ~ 63 ग्राम | ||
- आवश्यक वायुरोधीता के लिए कोर आकार और ट्रांसमीटर आवास के बीच उचित फिट सुनिश्चित करें
- आवास लंबवत संरेखित और क्षति से बचने के लिए विधानसभा के दौरान समान दबाव लागू
- यदि मापा हुआ माध्यम 316L सामग्री के साथ असंगत है तो विशेष निर्देश प्रदान करें
- हाथों या तेज वस्तुओं से सेंसर डायफ्राम को दबाने से बचें
- वायुमंडल के लिए दबाव गेज पोर्ट खुला रखें और प्रदूषकों के प्रवेश को रोकें
- पिन लीड कॉन्फ़िगरेशन के लिए वास्तविक कोर लेबल का संदर्भ लें
- आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
- उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
- क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
- हां, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
- आपकी उत्पादन क्षमता कितनी है?
- हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
- सामान्य प्रसव की अवधि क्या है?
- मानक मॉडलों के लिए 5-8 कार्यदिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
- उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
- बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
- आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
- हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद टीम 24 घंटे के भीतर अपने सवालों का जवाब देंगे। पीसी नेटवर्क के माध्यम से दूरस्थ निर्देश हमेशा उपलब्ध है।
उत्पाद हाइलाइट्स
10VDC पावर के साथ HT30V मिनी प्रेशर सेंसर। गैस/तरल दबाव (0-10kPa~20MPa) मापता है। इसमें उच्च स्थिरता, IP65 रेटिंग, 316L स्टेनलेस स्टील और कस्टम थ्रेड विकल्प हैं। औद्योगिक प्रक्रिया नियंत्रण, प्रशीतन और वायु कंप्रेसर के लिए आदर्श।
