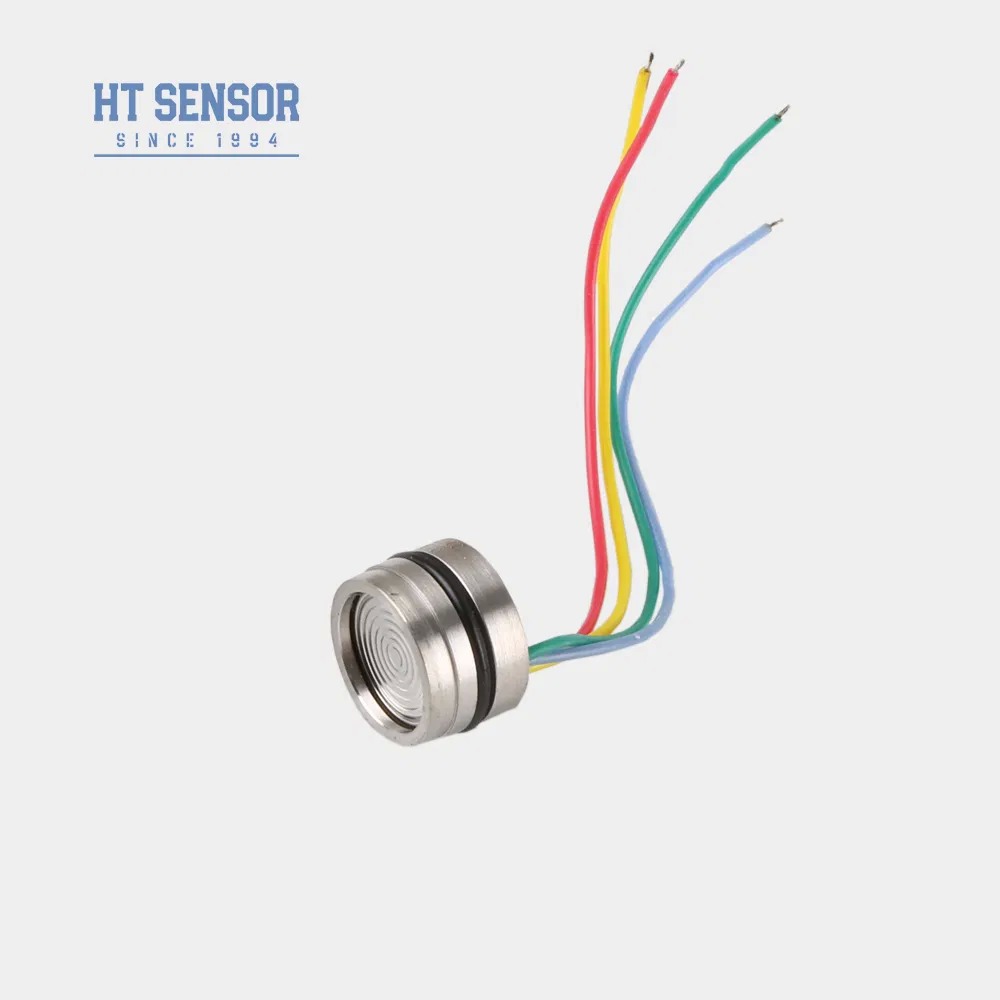

एयर और लिक्विड लेवल सेंसर के लिए 19mm 10VDC संचालित सिलिकॉन पीजोइलेक्ट्रिक प्रेशर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT19V | उत्पादन में संकेत: | एनालॉग प्रकार |
|---|---|---|---|
| उत्पादन प्रक्रिया: | एकीकरण | सामग्री: | स्टेनलेस स्टील |
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| आईपी रेटिंग: | आईपी65 | मुआवजा टेम्प.: | 0~70 सें. |
| दबाव प्रकार: | जी/ए/एस | उत्पादन: | 10एमवी/वी |
| व्यास: | 19 मिमी | बिजली की आपूर्ति: | ≤10VDC |
| प्रमुखता देना |
19 मिमी सिलिकॉन दबाव सेंसर,10 वीडीसी संचालित पीज़ोइलेक्ट्रिक सेंसर,हवा और तरल दबाव सेंसर |
||
Product Description
- तापमान क्षतिपूर्ति और शून्य ऑफसेट सुधार के लिए मोटी-फिल्म सर्किटरी
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- मानक आउटपुट के साथ निरंतर वोल्टेज बिजली की आपूर्ति
- 316L स्टेनलेस स्टील संगतता के साथ गैर-संक्षारक गैस और तरल दबाव का मापन
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणाली
- दबाव माप के लिए प्रशीतन प्रणाली और एयर कंप्रेसर
- बिजली की आपूर्ति: ≤10VDC
- सामान्य मोड वोल्टेज आउटपुट: इनपुट का 50% (विशिष्ट)
- इनपुट प्रतिबाधा: 4KΩ~20KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ

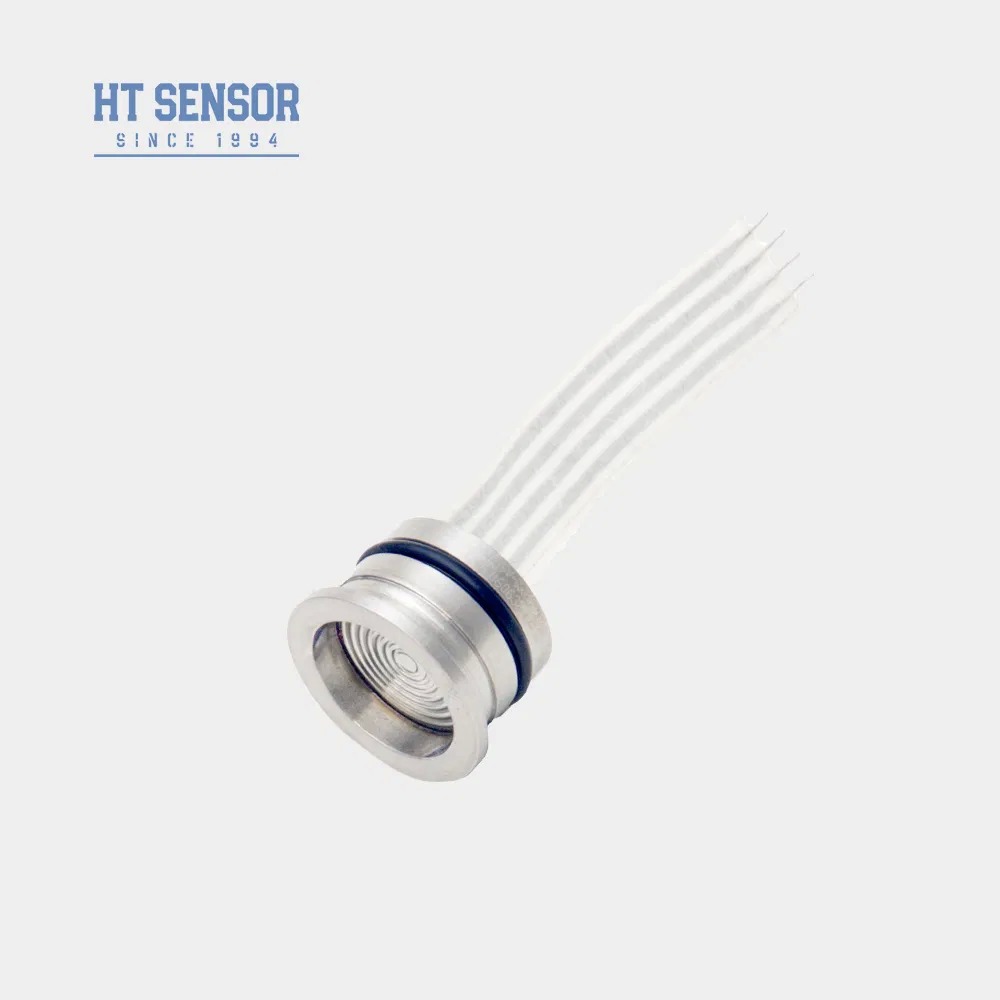

- विद्युत कनेक्शन: 100 मिमी उच्च तापमान तार, रिबन केबल
| मापन रेंज | गेज (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|
| पूर्ण (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| सीलबंद (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| पैरामीटर | Typ | अधिकतम | यूनिट |
|---|---|---|---|
| अरेखीयता | ±0.15 | ±0.3 | %F.S |
| दोहराव | 0.05 | 0.1 | %F.S |
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV |
| पूर्ण पैमाने पर आउटपुट (≤20KPa) | 50±1 | 50±2 | mV |
| पूर्ण पैमाने पर आउटपुट (≥35kPa) | 100±1 | 100±2 | mV |
| शून्य ऑफसेट तापमान बहाव (≤20KPa) | ±1 | ±2.5 | %F.S |
| शून्य ऑफसेट तापमान बहाव (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| पूर्ण पैमाने पर तापमान बहाव (≤20KPa) | ±1 | ±2 | %F.S |
| पूर्ण पैमाने पर तापमान बहाव (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| क्षतिपूर्ति तापमान (≤20KPa) | 0~50 | ºC | |
| क्षतिपूर्ति तापमान (≥35kPa) | 0~70 | ºC | |
| ऑपरेटिंग तापमान | -20~80 | ºC | |
| भंडारण तापमान | -40~125 | ºC | |
| अनुमेय अधिभार | पूर्ण पैमाने के 3 गुना या 120MPa के बीच छोटा मान लें | ||
| फटने का दबाव | पूर्ण पैमाने का 5X | ||
| दीर्घकालिक स्थिरता | 0.2 % F.S/वर्ष | ||
| डायाफ्राम सामग्री | 316L | ||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||
| शॉक | 100g, 11ms | ||
| प्रतिक्रिया समय | ≤1ms | ||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||
| भरने का माध्यम | सिलिकॉन तेल | ||
| वज़न | ~28g | ||
- आवश्यक वायु-तंगी के लिए कोर आकार और ट्रांसमीटर आवास के बीच उचित फिट सुनिश्चित करें
- क्षतिपूर्ति प्लेट को नुकसान से बचाने के लिए असेंबली के दौरान आवास को लंबवत संरेखित करें और समान दबाव डालें
- यदि मापा गया माध्यम 316L डायाफ्राम सामग्री के साथ संगत नहीं है तो ऑर्डर करते समय विशेष निर्देश प्रदान करें
- नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें
- गेज प्रेशर पोर्ट को वातावरण के लिए खुला रखें और पानी, वाष्प या संक्षारक मीडिया के प्रवेश को रोकें
- किसी भी पिन लीड परिवर्तन के लिए वास्तविक कोर लेबल देखें
Product Highlights
गैस/तरल माप के लिए HT19V 19mm सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर। सुविधाएँ 316L स्टेनलेस स्टील, IP65 रेटिंग, उच्च स्थिरता और कस्टम विकल्प। वायु कंप्रेसर, प्रशीतन और प्रक्रिया नियंत्रण प्रणालियों के लिए आदर्श।
