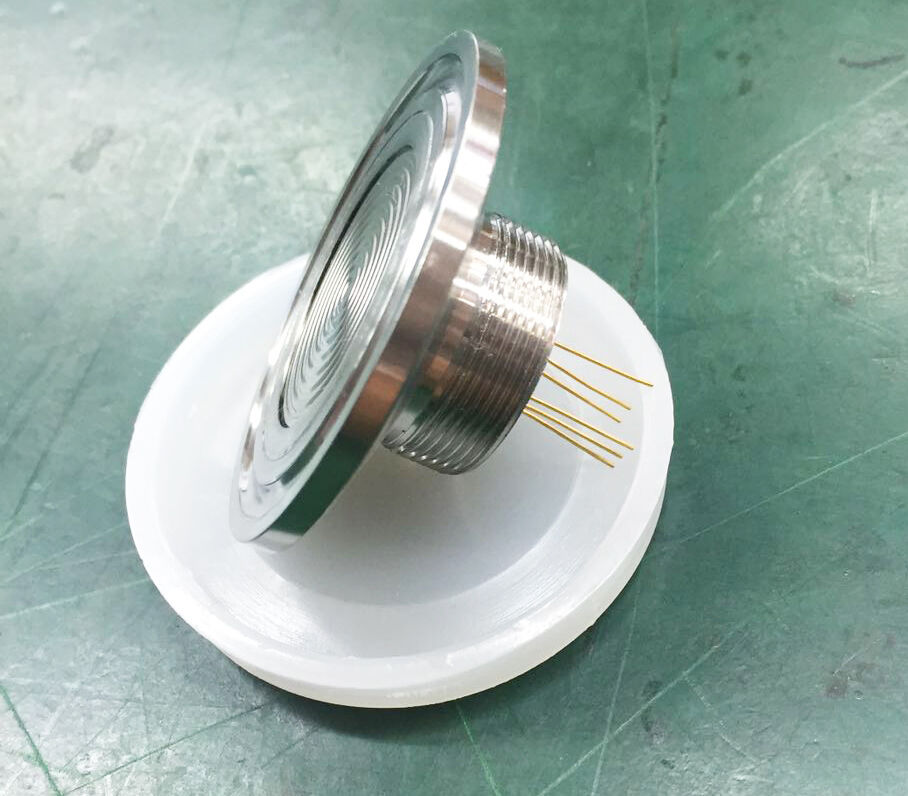

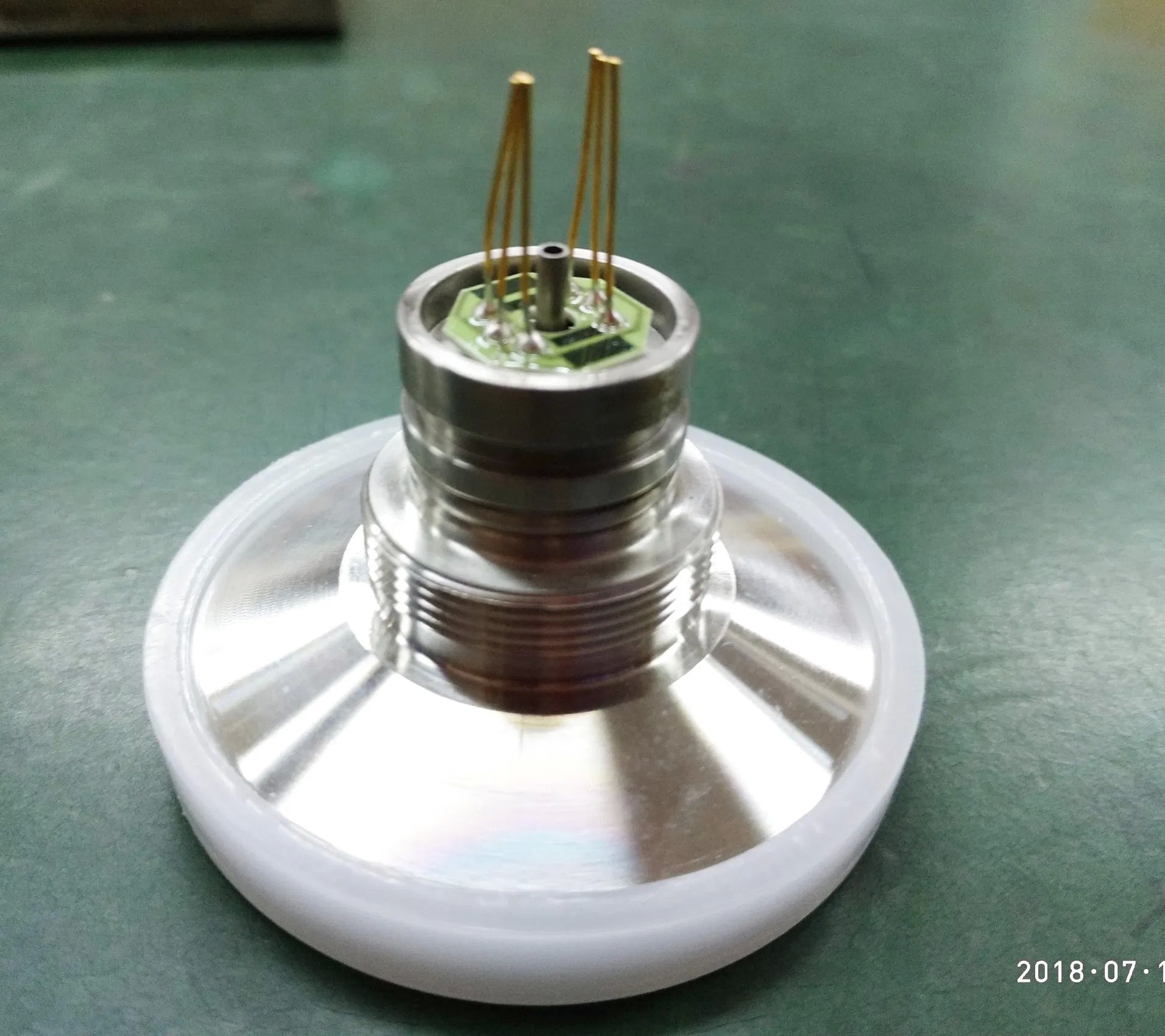

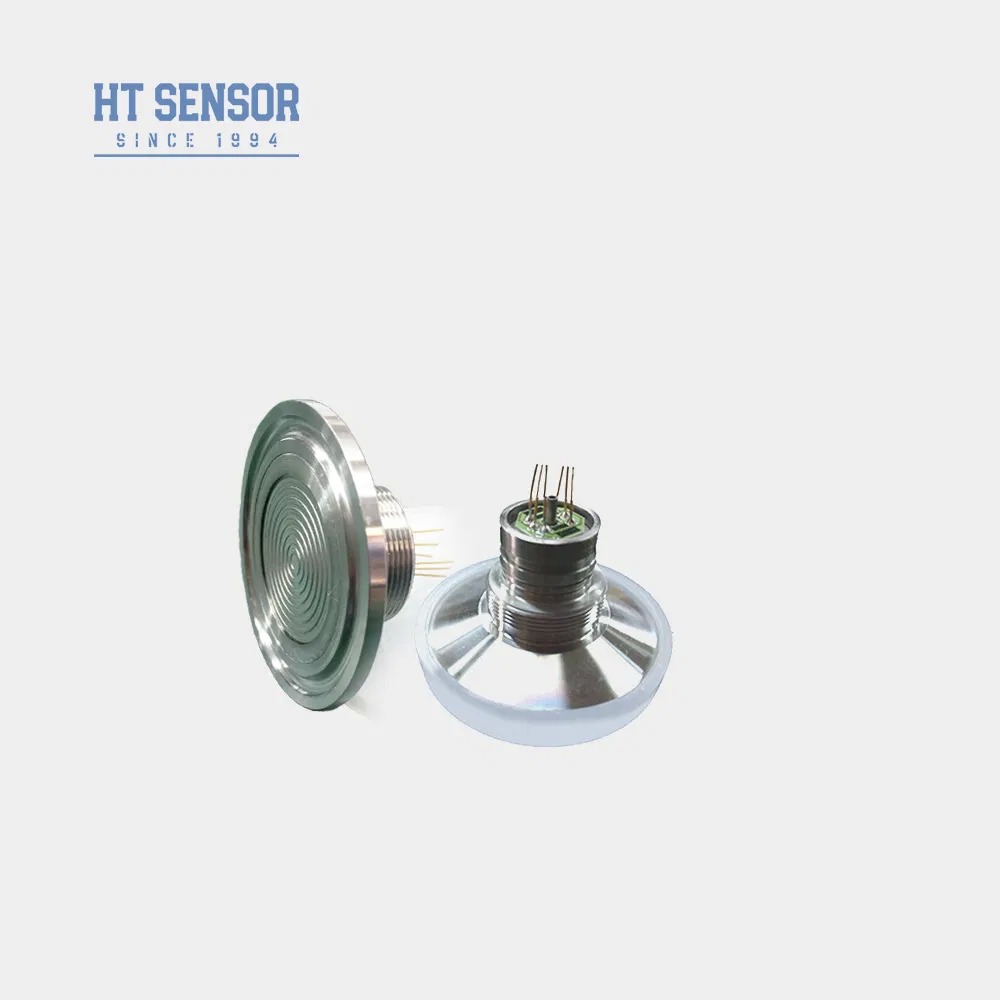

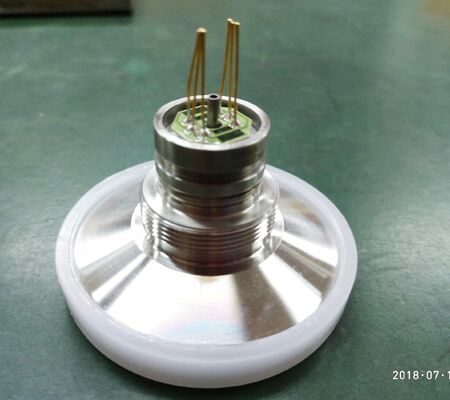

HT-IQ 50.4mm बड़ा डायाफ्राम सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर परिचय फ्लश सेंसर कोर
Product Details
| उत्पादन में संकेत: | एनालॉग प्रकार | सामग्री: | स्टेनलेस स्टील |
|---|---|---|---|
| शक्ति: | 1.5mA | संबंध: | सोना चढ़ाया हुआ कोवर पिन या 100 मिमी तार |
| धागे का आकार: | 1.5" | डायाफ्राम का आकार: | 50.4 मिमी |
| परिचालन तापमान: | -20 ~ 80 डिग्री सेल्सियस | भंडारण तापमान: | -40~125°c |
| डायाफ्राम सामग्री: | 316एल | वज़न: | ~150 ग्राम |
| प्रमुखता देना |
50.4mm बड़ा डायाफ्राम प्रेशर सेंसर,सिलिकॉन पीजोरेसिस्टिव फ्लश सेंसर,उच्च प्रदर्शन सिलिकॉन प्रेशर सेंसर |
||
Product Description
- 316L स्टेनलेस स्टील हाउसिंग और प्रीमियम डायाफ्राम सामग्री सहित टाइटेनियम और हैस्टेलॉय के साथ उन्नत तकनीक
- सटीक तापमान क्षतिपूर्ति और शून्य-बिंदु सुधार के लिए मोटी-फिल्म सर्किट
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता

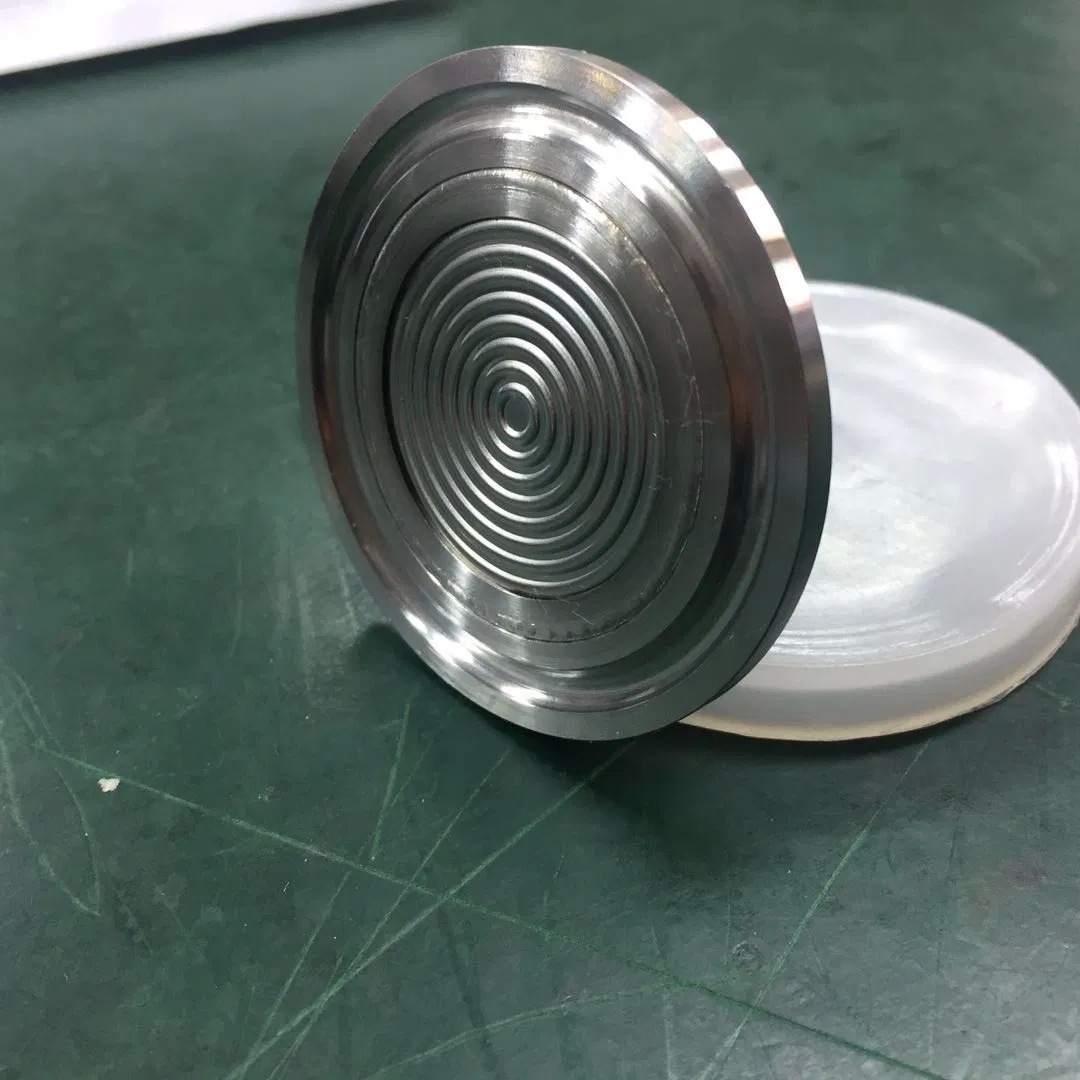

- आसान सफाई और रखरखाव के लिए फ्लश डायाफ्राम संरचना
- 316L स्टेनलेस स्टील संगतता के साथ गैर-संक्षारक गैस और तरल दबाव को मापना
- खाद्य और पेय प्रसंस्करण उद्योग
- औद्योगिक प्रक्रिया नियंत्रण प्रणाली
- फार्मास्युटिकल निर्माण और प्रसंस्करण
- बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
- इनपुट प्रतिबाधा: 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: गोल्ड-प्लेटेड कोवर पिन या 100 मिमी उच्च तापमान वाले तार
| मापने की सीमा | गेज(G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| पूर्ण(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| सीलबंद(S) | 3500KPaS | ||
| पैरामीटर | Typ | अधिकतम | इकाई |
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S |
| दोहराव | 0.05 | 0.1 | %F.S |
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S |
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV |
| पूर्ण पैमाने पर आउटपुट (≤20KPa) | 50±10 | 50±30 | mV |
| पूर्ण पैमाने पर आउटपुट (≥35kPa) | 100±10 | 100±30 | mV |
| शून्य ऑफसेट तापमान बहाव (≤20KPa) | ±1 | ±2 | %F.S |
| शून्य ऑफसेट तापमान बहाव (≥35kPa) | ±0.5 | ±1 | %F.S |
| पूर्ण पैमाने पर तापमान बहाव (≤20KPa) | ±1 | ±2 | %F.S |
| पूर्ण पैमाने पर तापमान बहाव (≥35kPa) | ±0.5 | ±1 | %F.S |
| क्षतिपूर्ति तापमान (≤20KPa) | 0~50 ºC | ||
| क्षतिपूर्ति तापमान (≥35kPa) | 0~70 ºC | ||
| ऑपरेटिंग तापमान | -20~80 ºC | ||
| भंडारण तापमान | -40~125 ºC | ||
| अनुमेय अधिभार | पूर्ण पैमाने के 3 गुना या 120MPa के बीच छोटा मान लें | ||
| फटने का दबाव | पूर्ण पैमाने का 5X | ||
| दीर्घकालिक स्थिरता | 0.2 % F.S/वर्ष | ||
| डायाफ्राम सामग्री | 316L | ||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||
| सदमे | 100g, 11ms | ||
| प्रतिक्रिया समय | ≤1ms | ||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||
| भरने का माध्यम | सिलिकॉन तेल | ||
| वज़न | ~150g | ||
- आवश्यक वायुहीनता प्राप्त करने के लिए असेंबली के दौरान कोर आकार और ट्रांसमीटर हाउसिंग के बीच उचित फिट सुनिश्चित करें
- हाउसिंग असेंबली के दौरान, लंबवत संरेखण बनाए रखें और जामिंग या क्षतिपूर्ति प्लेट को नुकसान से बचाने के लिए समान दबाव डालें
- यदि मापा गया माध्यम कोर डायाफ्राम और हाउसिंग सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर करते समय विशेष निर्देश प्रदान करें
- विरूपण या भेदन से होने वाले नुकसान को रोकने के लिए सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें
- गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें
- किसी भी पिन लीड कॉन्फ़िगरेशन परिवर्तन के लिए वास्तविक कोर पर लेबल देखें
Product Highlights
316L स्टेनलेस स्टील निर्माण के साथ HT-IQ 50.4mm फ्लश डायाफ्राम प्रेशर सेंसर। आसान-साफ़ डिज़ाइन, उच्च स्थिरता और IP65 रेटिंग की विशेषताएँ। भोजन, फार्मास्युटिकल और औद्योगिक प्रक्रिया नियंत्रण अनुप्रयोगों के लिए आदर्श। अनुकूलन और थोक ऑर्डर विकल्प उपलब्ध हैं।
