गुणवत्ता HT24 एक उच्च स्थिर विसारित सिलिकॉन सेंसर चिप के साथ फ्लश डायफ्राम दबाव सेंसर फैक्टरी
<
गुणवत्ता HT24 एक उच्च स्थिर विसारित सिलिकॉन सेंसर चिप के साथ फ्लश डायफ्राम दबाव सेंसर फैक्टरी
गुणवत्ता HT24 एक उच्च स्थिर विसारित सिलिकॉन सेंसर चिप के साथ फ्लश डायफ्राम दबाव सेंसर फैक्टरी
>

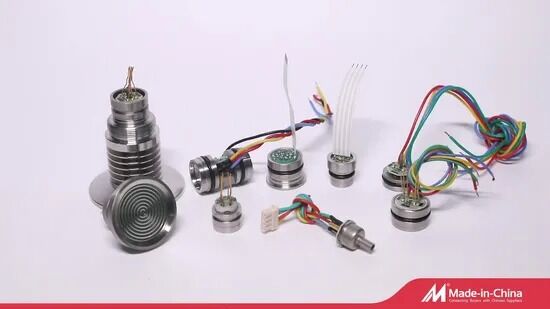

HT24 एक उच्च स्थिर विसारित सिलिकॉन सेंसर चिप के साथ फ्लश डायफ्राम दबाव सेंसर

Brand Name: HT SENSOR
Model Number: HT24
Place of Origin: बाओजी, चीन
Certification: ISO9001
Minimum Order Quantity: 5
Tags

प्रसारित सिलिकॉन दबाव सेंसर

पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर

अंतर दबाव सेंसर

Product Details

प्रतिरूप संख्या।: HT24 उत्पादन में संकेत: एनालॉग प्रकार
सामग्री: स्टेनलेस स्टील तारों का प्रकार: चार तार
मापने का माध्यम: गैस और तरल शक्ति: 1.5mA
उत्पादन: एमवी धागा: G1/2 या M20*1.5
माप श्रेणी: 10KPa से 35MPaS nonlinearity: ±0.2%एफएस
परिचालन तापमान: -20~80ºC भंडारण तापमान: -40~125ºC
डायाफ्राम सामग्री: 316एल वज़न: ~55 ग्राम
प्रमुखता देना

फ्लश डायाफ्राम दबाव सेंसर

,

वारंटी के साथ सिलिकॉन प्रेशर सेंसर

,

स्थिर विसारित सिलिकॉन सेंसर चिप

Product Description

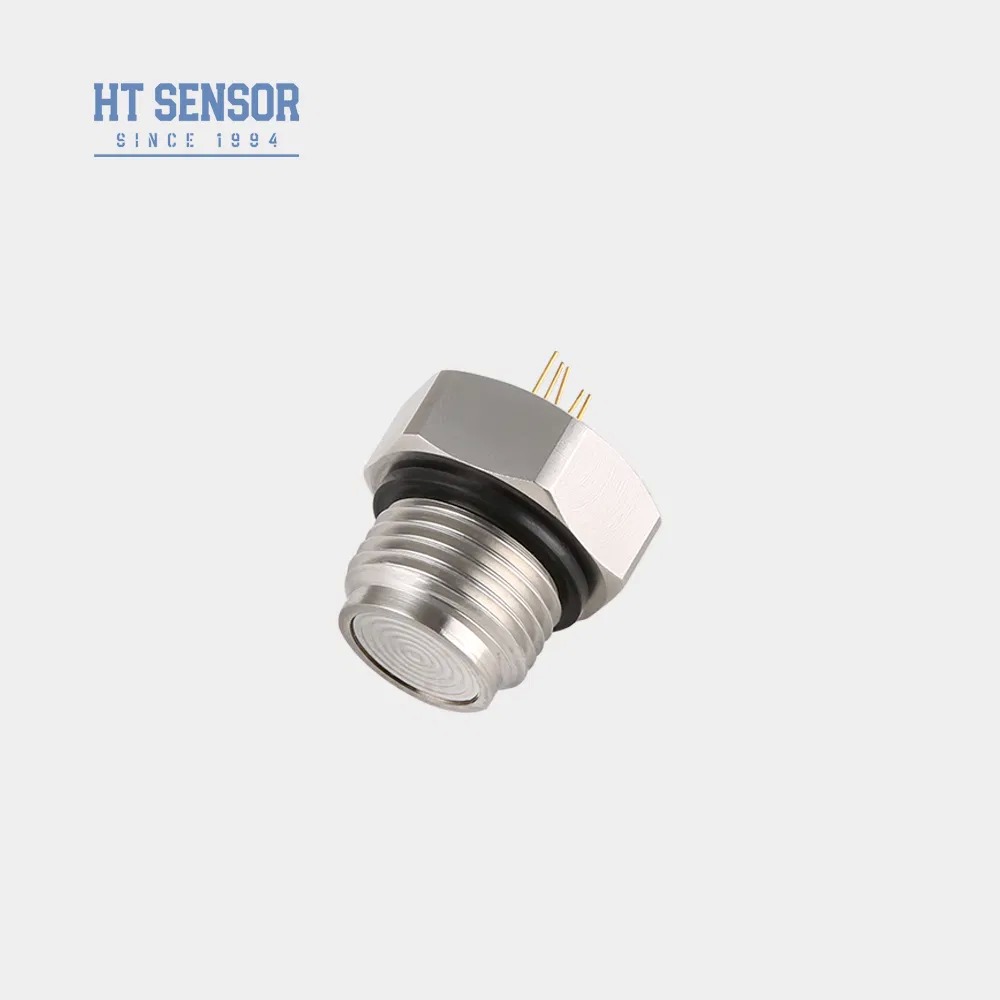

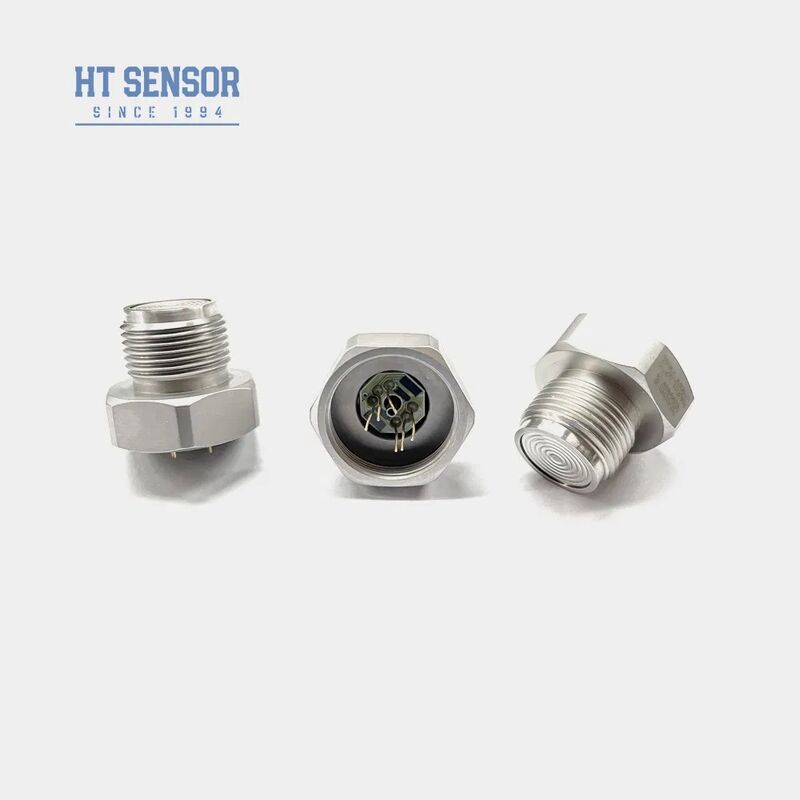

अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन सेंसर चिप के साथ HT24 फ्लश डायाफ्राम प्रेशर सेंसर
उत्पाद अवलोकन
HT24 सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर में अत्यधिक स्थिर विसरित सिलिकॉन चिप के साथ एक फ्लश डायाफ्राम डिज़ाइन है। स्टेनलेस स्टील डायाफ्राम और सीलबंद सिलिकॉन तेल के माध्यम से संवेदनशील चिप पर दबाव संचारित होता है, जिससे यह सुनिश्चित होता है कि संवेदनशील चिप कभी भी सीधे मापा माध्यम से संपर्क नहीं करता है। यह सपाट डायाफ्राम संरचना आसान सफाई और उच्च विश्वसनीयता प्रदान करती है, जो इसे भोजन, पेय, दवा और स्वच्छता अनुप्रयोगों के लिए आदर्श बनाती है।
प्रमुख विशेषताऐं
  • 316L स्टेनलेस स्टील हाउसिंग और टाइटेनियम और हास्टेलॉय सहित प्रीमियम डायाफ्राम सामग्री के साथ उन्नत तकनीक
  • सटीक तापमान क्षतिपूर्ति और शून्य-बिंदु सुधार के लिए मोटी-फिल्म सर्किट
  • असाधारण विश्वसनीयता, दोहराव और स्थिरता
  • आसान सफाई और रखरखाव के लिए फ्लश डायाफ्राम संरचना
अनुप्रयोग
  • 316L स्टेनलेस स्टील अनुकूलता के साथ गैर-संक्षारक गैस और तरल दबाव का मापन
  • खाद्य एवं पेय प्रसंस्करण उद्योग
  • औद्योगिक प्रक्रिया नियंत्रण प्रणाली
  • औषधि निर्माण
विद्युत प्रदर्शन
  • विद्युत आपूर्ति: ≤2mA DC (सामान्य 1.5mA DC)
  • इनपुट प्रतिबाधा: 2.5KΩ~6KΩ
  • आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
  • विद्युत कनेक्शन: सोना चढ़ाया हुआ कोवर पिन या 100 मिमी उच्च तापमान तार
प्रदर्शन पैरामीटर्स
पैरामीटरप्रकारअधिकतमइकाई
nonlinearity±0.15±0.3%एफएस
repeatability0.050.1%एफएस
हिस्टैरिसीस0.050.1%एफएस
शून्य ऑफसेट आउटपुट0±10±2एमवी
पूर्ण स्केल आउटपुट (≤20KPa)50±1050±30एमवी
पूर्ण स्केल आउटपुट (≥35kPa)100±10100±30एमवी
शून्य ऑफसेट तापमान. बहाव (≤20KPa)±1±2%एफएस
शून्य ऑफसेट तापमान. बहाव (≥35kPa)±0.5±1%एफएस
पूर्ण पैमाने पर तापमान. बहाव (≤20KPa)±1±2%एफएस
पूर्ण पैमाने पर तापमान. बहाव (≥35kPa)±0.5±1%एफएस
मुआवजा अस्थायी. (≤20KPa)0~50-ºसी
मुआवजा अस्थायी. (≥35kPa)0~70-ºसी
परिचालन तापमान-20~80-ºसी
भंडारण तापमान-40~125-ºसी
दीर्घकालिक स्थिरता0.2-एफएस/वर्ष
इन्सुलेशन प्रतिरोध≥200MΩ 100VDC--
प्रतिक्रिया समय≤1ms--
अतिरिक्त विशिष्टताएँ
स्वीकार्य अधिभार:पूर्ण पैमाने के 3 गुना या 120एमपीए के बीच छोटा मान लें
बर्स्टिंग प्रेशर:5X पूर्ण पैमाना
डायाफ्राम सामग्री:316एल
कंपन:10gRMS, 20Hz से 2000Hz की शर्तों के तहत कोई बदलाव नहीं
सदमा:100 ग्राम, 11 मि.मी
O-रिंग सील:नाइट्राइल रबर या फ्लोरो रबर
भरने का माध्यम:सिलिकॉन तेल
वज़न:~55 ग्राम
माप श्रेणियाँ
गेज (जी):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
निरपेक्ष (ए):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
मुहरबंद (एस):3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
रूपरेखा निर्माण
HT24 Pressure Sensor dimensional diagram and construction details HT24 Pressure Sensor side view and mounting specifications HT24 Pressure Sensor front view and port configuration
विद्युत कनेक्शन एवं मुआवजा
HT24 Pressure Sensor electrical connection diagram and compensation circuit
चयन उदाहरण
HT24 Pressure Sensor selection guide and ordering examples
ऑर्डर करने संबंधी युक्तियाँ
  • आवश्यक वायुरोधीता प्राप्त करने के लिए असेंबली के दौरान कोर आकार और ट्रांसमीटर हाउसिंग के बीच उचित फिट सुनिश्चित करें
  • हाउसिंग असेंबली के दौरान, ऊर्ध्वाधर संरेखण बनाए रखें और क्षतिपूर्ति प्लेट को जाम होने या क्षतिग्रस्त होने से बचाने के लिए समान दबाव डालें
  • यदि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316एल) के साथ संगत नहीं है, तो ऑर्डर करते समय विशेष निर्देश प्रदान करें।
  • विरूपण या छेदन से होने वाले नुकसान को रोकने के लिए सेंसर डायाफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें
  • गेज प्रेशर कोर के प्रेशर पोर्ट को वायुमंडल में खुला रखें और पानी, जल वाष्प या संक्षारक मीडिया को नकारात्मक दबाव कक्ष में प्रवेश करने से रोकें
  • पिन लीड कॉन्फ़िगरेशन के लिए वास्तविक कोर पर लेबल देखें
अक्सर पूछे जाने वाले प्रश्नों
  • आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
  • उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है.
  • क्या मैं विशेष विशिष्टताओं को अनुकूलित कर सकता हूँ?
  • हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को तैयार कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
  • आपकी उत्पादन क्षमता क्या है?
  • हमारी विनिर्माण सुविधाएं प्रति माह 30,000 प्रेशर सेंसर ट्रांसमीटरों का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने के ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं। हालाँकि, सुचारू उत्पादन और वितरण शेड्यूल सुनिश्चित करने के लिए हमारी बिक्री टीम से पहले से संपर्क करना उचित है।
  • सामान्य डिलीवरी अवधि क्या है?
  • मानक मॉडलों के लिए 5-8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
  • उत्पादों की कीमत कैसी है? कोई छूट?
  • थोक ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
  • आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
  • हमारी वारंटी समय शिपमेंट के 24 महीने बाद है, और हमारी बिक्री के बाद की टीम 24 घंटों के भीतर आपके सवालों का जवाब देगी। पीसी नेटवर्क के माध्यम से दूरस्थ निर्देश हमेशा उपलब्ध है।

Product Highlights

अत्यधिक स्थिर विसरित सिलिकॉन चिप के साथ HT24 फ्लश डायाफ्राम दबाव सेंसर। विशेषताएं 316L स्टेनलेस स्टील निर्माण, IP65 रेटिंग, आसान-साफ डिज़ाइन और उत्कृष्ट विश्वसनीयता। भोजन, फार्मास्युटिकल और औद्योगिक अनुप्रयोगों के लिए कस्टम OEM/ODM विकल्प उपलब्ध हैं।
