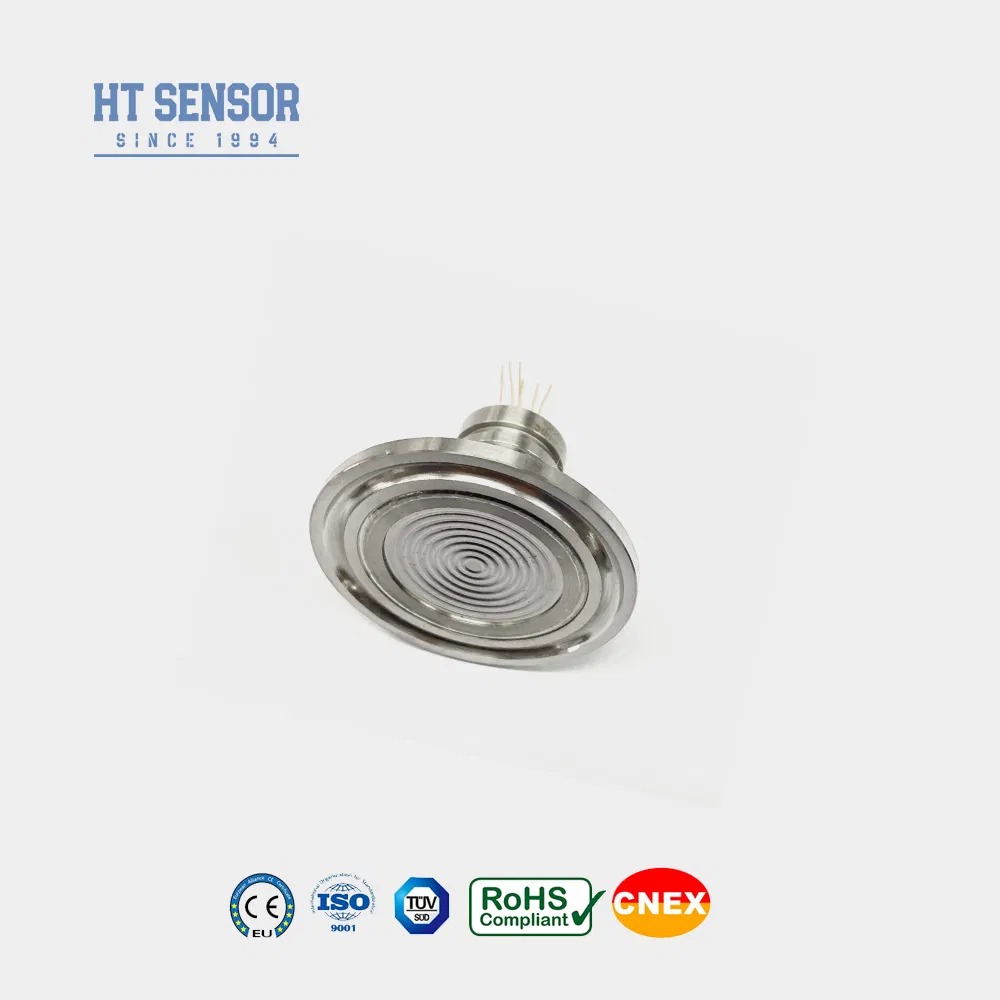

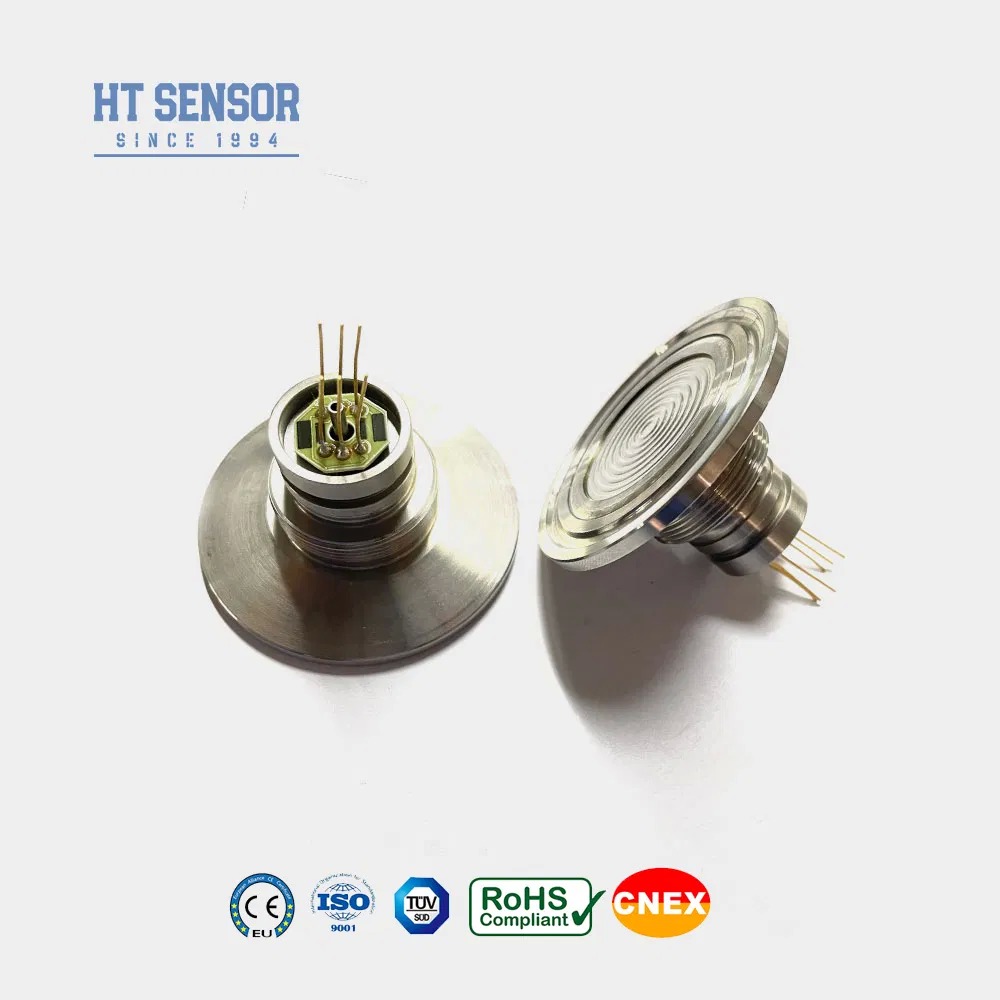

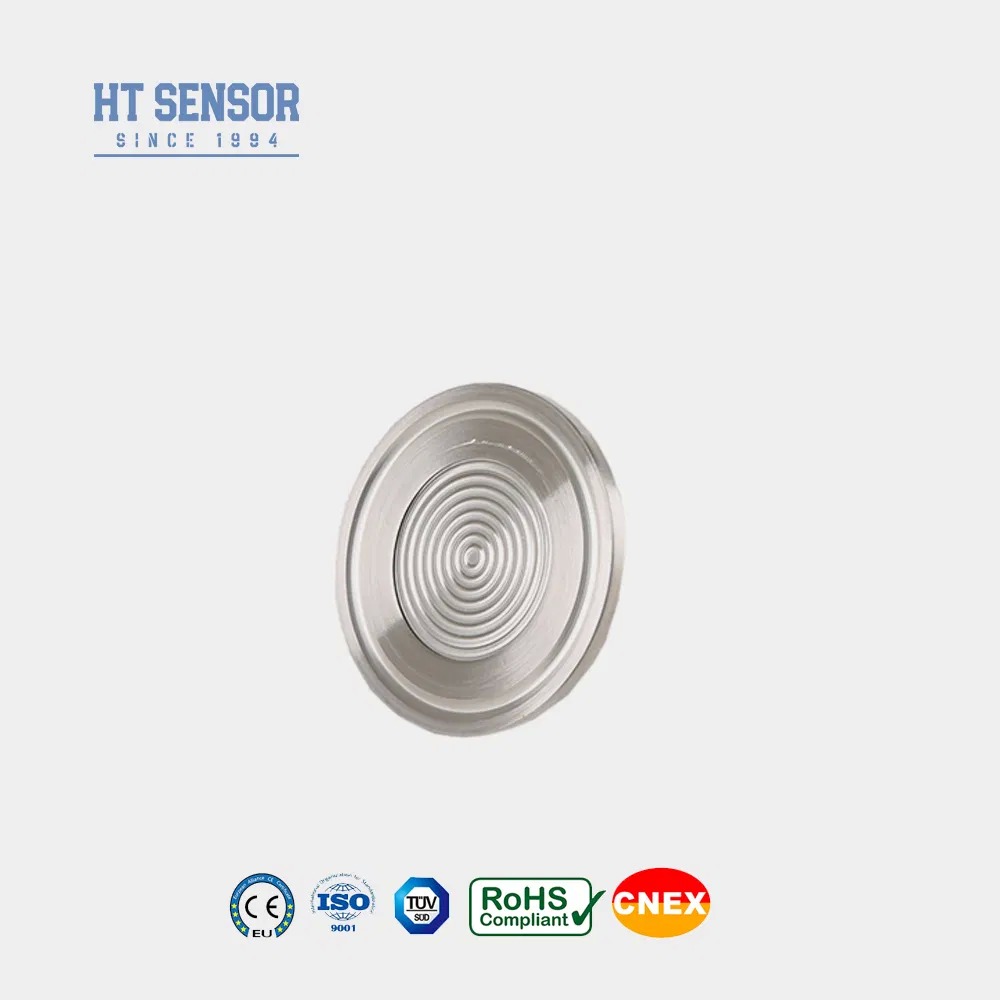

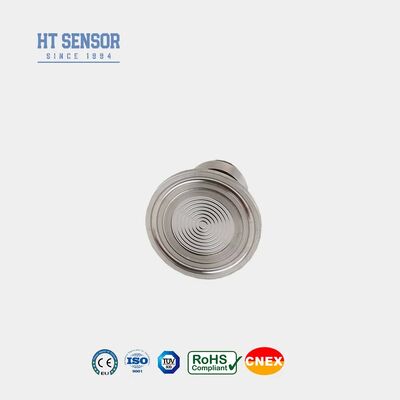

दबाव ट्रांसड्यूसर सेंसर के लिए फ्लश 50.4 मिमी क्लैंप एक्सपोज़ेड डायफ्राम लेवल सेंसर
Product Details
| प्रतिरूप संख्या।: | एचटी-आईक्यू | के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
|---|---|---|---|
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार | सामग्री: | स्टेनलेस स्टील |
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| स्वनिर्धारित: | स्वनिर्धारित | शक्ति: | 1.5mA/10VDC |
| उत्पादन: | एमवी सिग्नल | संबंध: | 50.4 दबाना |
| तापमान मुआवजा: | 0-70 | परिवहन पैकेज: | दफ़्ती |
| विनिर्देश: | 50.4 मिमी | मूल: | चीन |
| प्रमुखता देना |
50.4 मिमी फ्लश क्लैंप दबाव सेंसर,खुला हुआ डायफ्राम स्तर सेंसर,वारंटी के साथ दबाव ट्रांसड्यूसर सेंसर |
||
Product Description
HT-IQ सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
परिचय:
HT-IQ एक फ्लश डायाफ्राम प्रेशर सेंसर है जो एक अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन चिप से लैस है। दबाव को एक स्टेनलेस स्टील डायाफ्राम और सीलबंद सिलिकॉन तेल के माध्यम से सेंसिंग चिप तक प्रेषित किया जाता है, जो चिप और मापे गए माध्यम के बीच कोई सीधा संपर्क सुनिश्चित करता है। एक फ्लैट डायाफ्राम डिज़ाइन की विशेषता वाला, यह सेंसर साफ करने में आसान और अत्यधिक विश्वसनीय है, जो इसे खाद्य प्रसंस्करण और स्वच्छता जैसे उद्योगों में अनुप्रयोगों के लिए उपयुक्त बनाता है।
- उन्नत तकनीक और 316L स्टेनलेस स्टील हाउसिंग का उपयोग करना, साथ हीडायाफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
- तापमान क्षतिपूर्ति और शून्य-बिंदु के लिए मोटी-फिल्म सर्किट का उपयोग करना सुधार
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
- फ्लश डायाफ्राम संरचना, जो इसे साफ करना आसान बनाती है
- 316L के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त स्टेनलेस स्टील संगतता
- खाद्य और पेय उद्योग
- औद्योगिक प्रक्रिया नियंत्रण
- फार्मास्युटिकल उद्योग
- बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
- इनपुट प्रतिबाधा : 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: गोल्ड-प्लेटेड कोवर पिन या 100 मिमी उच्च तापमान वाले तार।
| प्रदर्शन पैरामीटर: | |||||
|---|---|---|---|---|---|
| मापन रेंज | गेज(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| निरपेक्ष(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| सीलबंद(S) | 3500KPaS | ||||
| Typ | अधिकतम | यूनिट | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| दोहराव | 0.05 | 0.1 | %F.S | ||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर आउटपुट | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| पूर्ण पैमाने पर तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| क्षतिपूर्ति तापमान | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| ऑपरेटिंग तापमान | -20~80 | ºC | |||
| भंडारण तापमान | -40~125 | ºC | |||
| अनुमेय अधिभार | पूर्ण पैमाने के 3 गुना या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5X पूर्ण पैमाना | ||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |||
| डायाफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||||
| झटका | 100g,11ms | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वज़न | ~150g | ||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 1.5mA @25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| चयन उदाहरण |
| आदेश देने के सुझाव |
वायु-तंगी
2. हाउसिंग की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और जाम या क्षति से बचने के लिए समान दबाव डालें।
3. यदि मापा गया माध्यम कोर डायाफ्राम और हाउसिंग सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर देते समय विशेष निर्देश दिए जाने चाहिए।
4. डायाफ्राम विरूपण या भेदन के कारण कोर को नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और पानी, जल वाष्प या संक्षारक मीडिया को कोर नकारात्मक दबाव कक्ष में प्रवेश करने से रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
| प्रश्न और उत्तर |
-
प्र: आपके प्रेशर सेंसर ट्रांसमीटर की मुख्य विशेषताएं क्या हैं?
A: वे उच्च परिशुद्धता, मजबूत स्थायित्व और विश्वसनीय प्रदर्शन प्रदान करते हैं। अनुकूलन विकल्प भी उपलब्ध हैं। -
प्र: क्या आप विशेष विशिष्टताओं को समायोजित कर सकते हैं?
A: हाँ। हमारी इंजीनियरिंग टीम विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित उत्पाद विकसित कर सकती है। हम OEM और ODM दोनों सेवाएं प्रदान करते हैं। -
प्र: आपकी उत्पादन क्षमता क्या है?
A: हमारी सुविधाएं प्रति माह 30,000 प्रेशर सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, यह सुनिश्चित करते हुए कि हम बड़े-वॉल्यूम ऑर्डर को संभाल सकते हैं। हम शेड्यूलिंग की पुष्टि करने और सुचारू उत्पादन और डिलीवरी सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने की सलाह देते हैं। -
प्र: विशिष्ट डिलीवरी का समय क्या है?
A: मानक मॉडल 5–8 कार्य दिवसों के भीतर वितरित किए जाते हैं। अनुकूलित उत्पादों के लिए लीड समय भिन्न हो सकता है। -
प्र: आपके उत्पादों की कीमत कैसे तय की जाती है? क्या छूट उपलब्ध हैं?
A: हम प्रतिस्पर्धी मूल्य निर्धारण प्रदान करते हैं, थोक खरीद या दीर्घकालिक साझेदारी के लिए छूट उपलब्ध हैं। -
प्र: आपकी उत्पाद वारंटी और बिक्री के बाद सेवा नीति क्या है?
A: हमारे उत्पाद शिपमेंट की तारीख से 24 महीने की वारंटी के साथ आते हैं। हमारी बिक्री के बाद की टीम 24 घंटे के भीतर पूछताछ का जवाब देती है और आवश्यकतानुसार पीसी नेटवर्क कनेक्शन के माध्यम से दूरस्थ मार्गदर्शन प्रदान कर सकती है।
