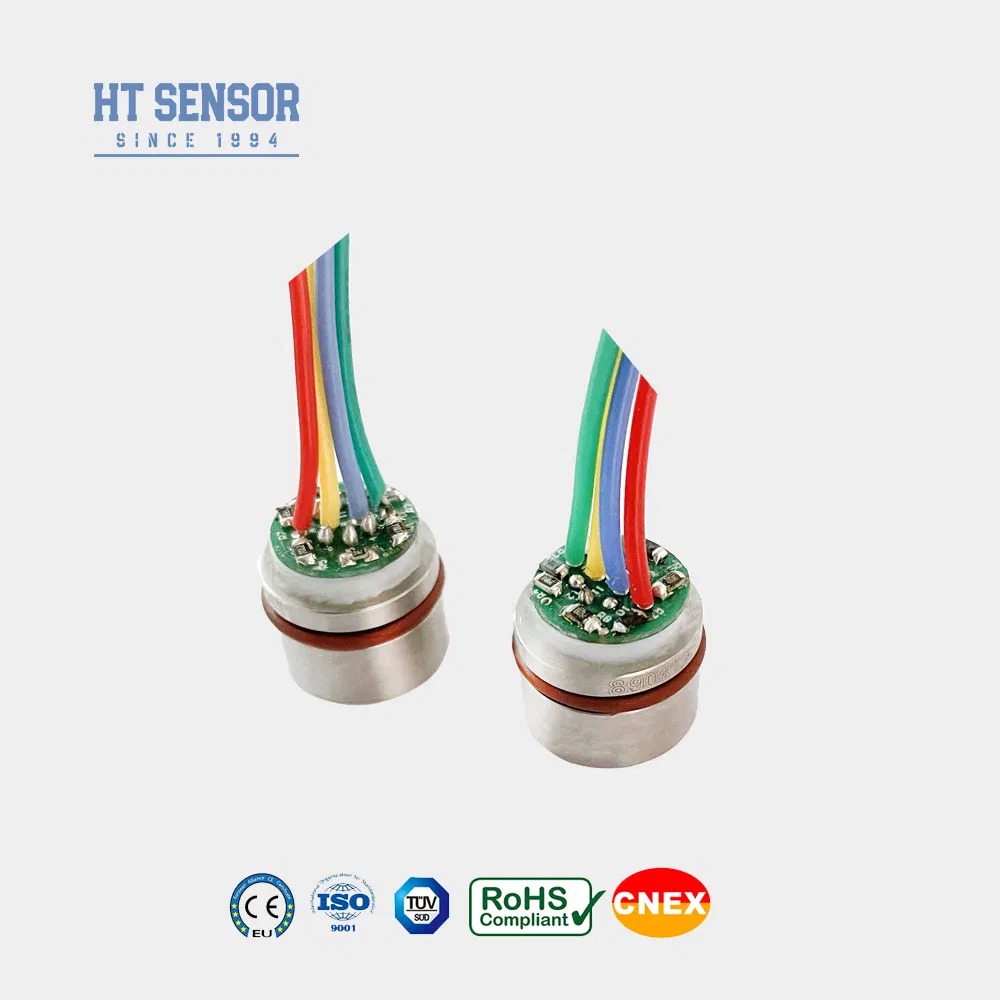

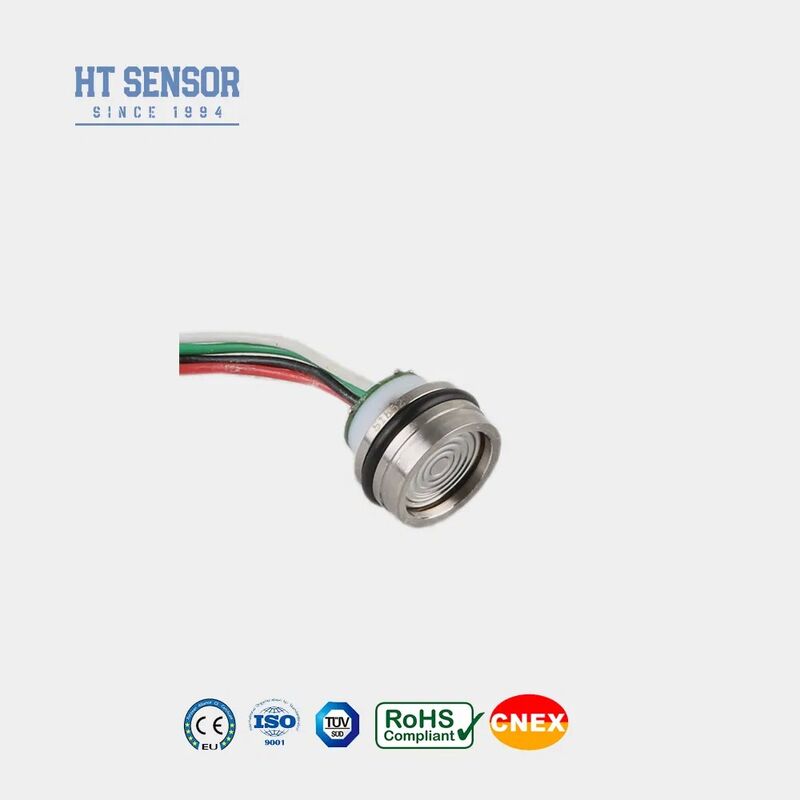

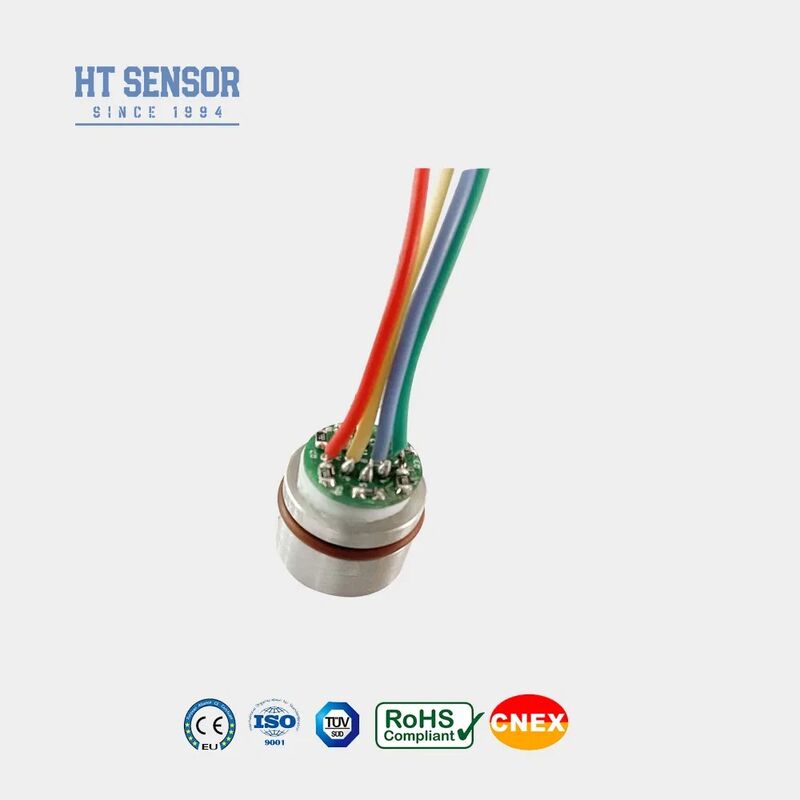

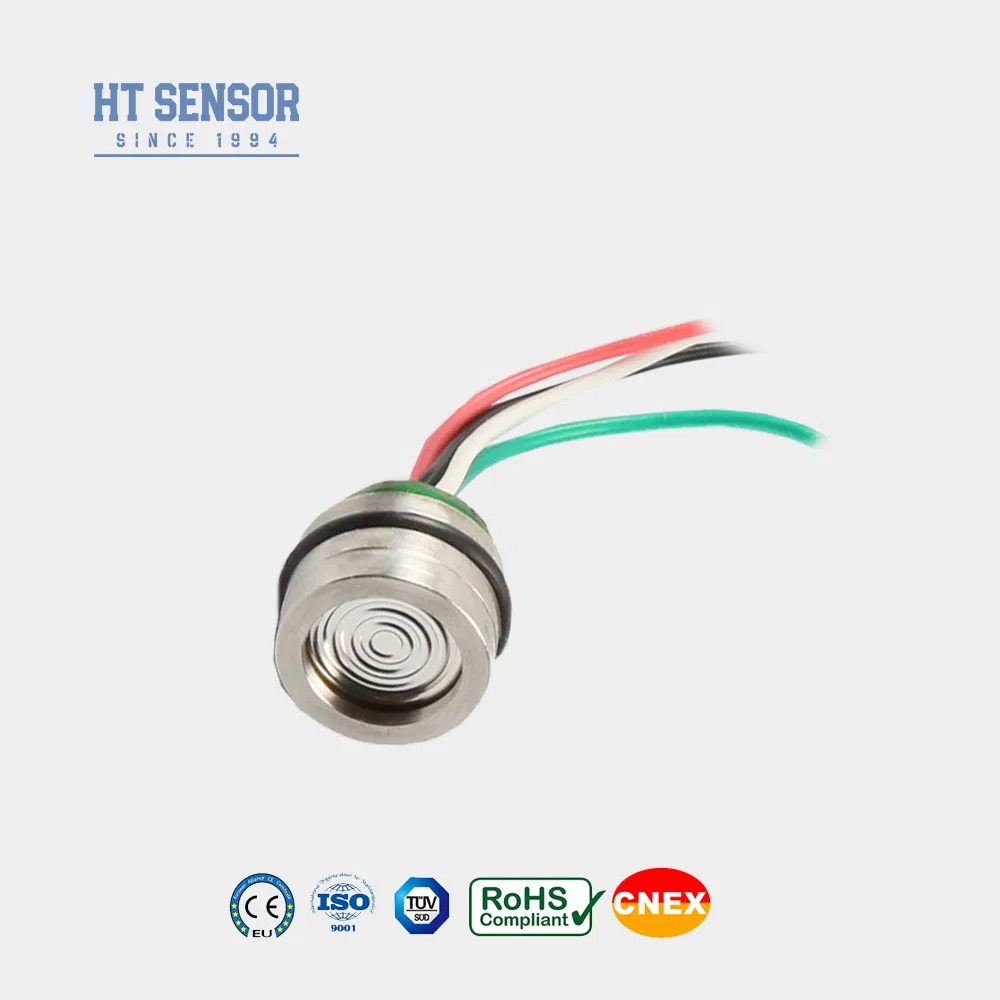

15 मिमी मिनी कॉम्पैक्ट डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर इलेक्ट्रॉनिक सेंसर कोर
Product Details
| प्रतिरूप संख्या।: | HT15V | के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील | धागे का प्रकार: | नहीं |
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| आईपी रेटिंग: | आईपी65 | स्वनिर्धारित: | स्वनिर्धारित |
| आपूर्ति: | 5-10VDC | उत्पादन: | एमवी सिगल |
| परिवहन पैकेज: | दफ़्ती | विनिर्देश: | 15 मिमी |
| ट्रेडमार्क: | हेन्गटोंग | एचएस कोड: | 9026209090 |
| प्रमुखता देना |
15 मिमी मिनी प्रेशर सेंसर,विसारित सिलिकॉन दबाव सेंसर,कॉम्पैक्ट इलेक्ट्रॉनिक प्रेशर सेंसर |
||
Product Description
HT15V सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर
परिचय:
HT15V एक सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है जिसमें अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन तत्व कोर है। यह तरल और गैस दोनों दबावों के सटीक माप के लिए डिफ्यूज्ड सिलिकॉन के पीजोरेसिस्टिव प्रभाव का उपयोग करता है। यह सेंसर एयर कंप्रेसर और रेफ्रिजरेशन सिस्टम सहित विभिन्न अनुप्रयोगों में व्यापक उपयोग पाता है ।
उत्पाद विशेषताएँ:
- उन्नत तकनीक का उपयोग करता है और इसे 316L स्टेनलेस स्टील में एन्कैप्सुलेट किया गया हैआवास
- व्यापक मापने की सीमा 0~350KPa~40MpaS
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- स्थिर वोल्टेज आपूर्ति
- 316L के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- कॉम्पैक्ट डिज़ाइन, सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में उपयोग किया जाता है
- दबाव माप के लिए आमतौर पर रेफ्रिजरेशन सिस्टम और एयर कंप्रेसर में उपयोग किया जाता है
- बिजली की आपूर्ति: ≤10VDC
- सामान्य मोड वोल्टेज आउटपुट: इनपुट का 50% (विशिष्ट)
- इनपुट प्रतिबाधा: 4KΩ~20KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: 100 मिमी उच्च तापमान तार, रिबन केबल
| प्रदर्शन पैरामीटर: | |||||
|---|---|---|---|---|---|
| मापने की सीमा | गेज (G) | 350KPa,1000KPa,2000Kpa | |||
| पूर्ण (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| सीलबंद (S) | 3500KPaS,7MPaS,10MPaS | ||||
| Typ | अधिकतम | इकाई | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| दोहराव | 0.05 | 0.1 | %F.S | ||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर आउटपुट | 100±1 | 100±2 | mV | ||
| शून्य ऑफसेट तापमान। बहाव | ±0.8 | ±2 | %F.S | ||
| पूर्ण पैमाने पर तापमान। बहाव | ±0.8 | ±2 | %F.S | ||
| मुआवजा तापमान | 0~70 | ºC | |||
| ऑपरेटिंग तापमान | -20~80 | ºC | |||
| भंडारण तापमान | -40~125 | ºC | |||
| अनुमेय अधिभार | पूर्ण पैमाने के 3 गुना या 80MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5X पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |||
| डायाफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||||
| सदमे | 100g,11ms | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वज़न | ~20g | ||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 10V @25ºC | |||||
| विद्युत कनेक्शन और मुआवजा |
|
| चयन उदाहरण |
| आदेश देने के सुझाव |
वायु कसावट
2. आवास की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और जाम या क्षति से बचने के लिए समान दबाव डालें।
3. यदि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर देते समय विशेष निर्देश दिए जाने चाहिए।
4. डायाफ्राम विरूपण या भेदन के कारण कोर को नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और कोर नेगेटिव प्रेशर चैंबर में पानी, जल वाष्प या संक्षारक माध्यम के प्रवेश को रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
