5 वीडीसी 10 एमवी/वी कॉम्पैक्ट डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर कोर 15 मिमी मिनी सेंसर सिलिकॉन प्रेशर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT15V | के लिए: | विसारित सिलिकॉन दबाव सेंसर |
|---|---|---|---|
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार | सामग्री: | स्टेनलेस स्टील |
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| स्वनिर्धारित: | स्वनिर्धारित | कीवर्ड: | मिनी सेंसर |
| आपूर्ति: | 5-10VDC | उत्पादन: | एमवी सिगल |
| परिवहन पैकेज: | दफ़्ती | विनिर्देश: | 15 मिमी |
| मूल: | चीन | एचएस कोड: | 9026209090 |
| प्रमुखता देना |
5VDC कॉम्पैक्ट प्रेशर सेंसर,डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर कोर,15mm मिनी प्रेशर ट्रांसमीटर |
||
Product Description

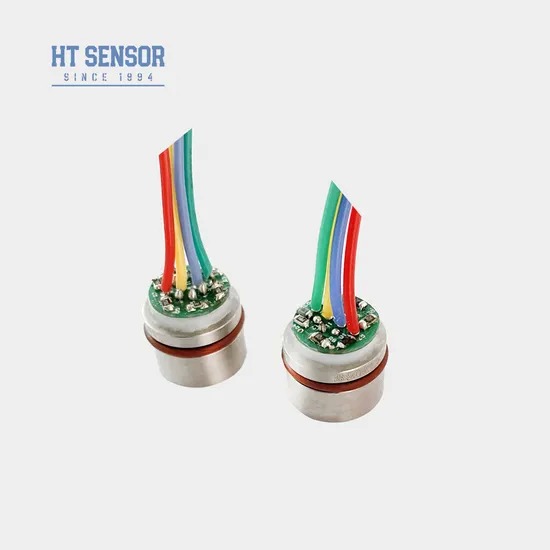

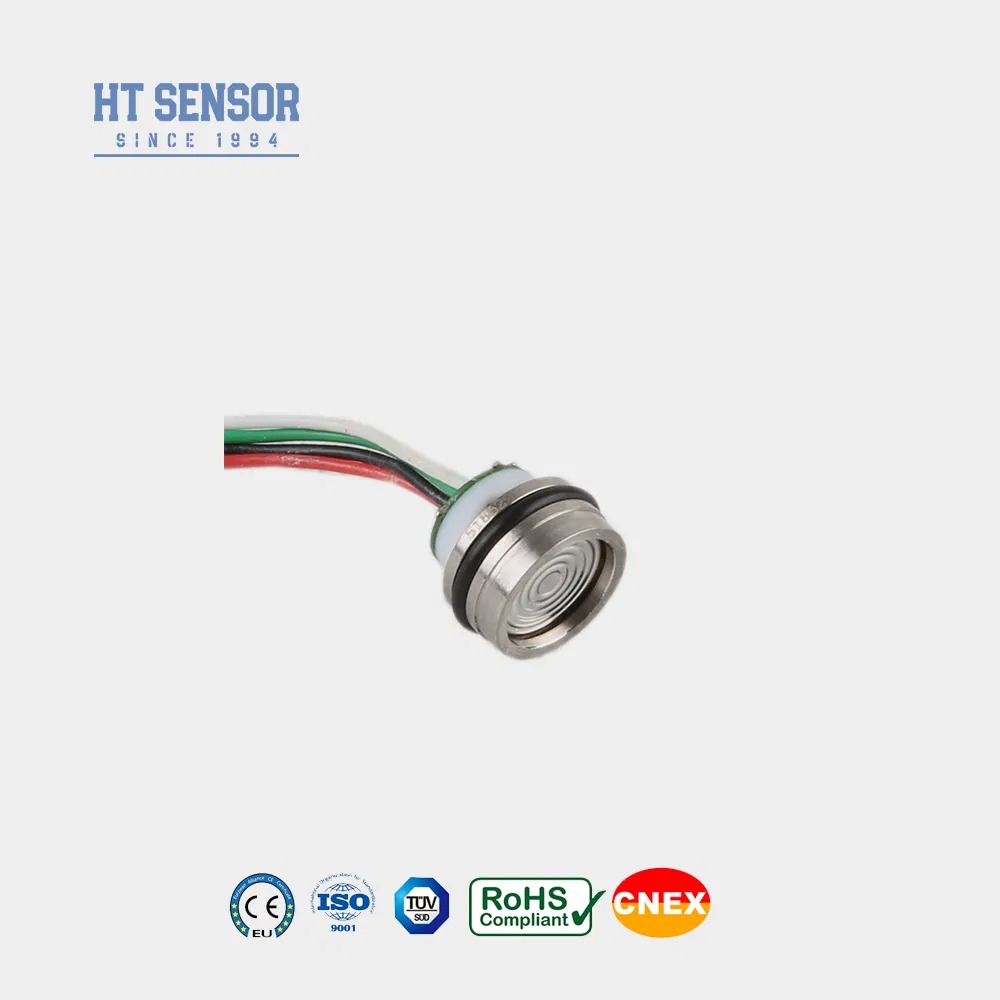

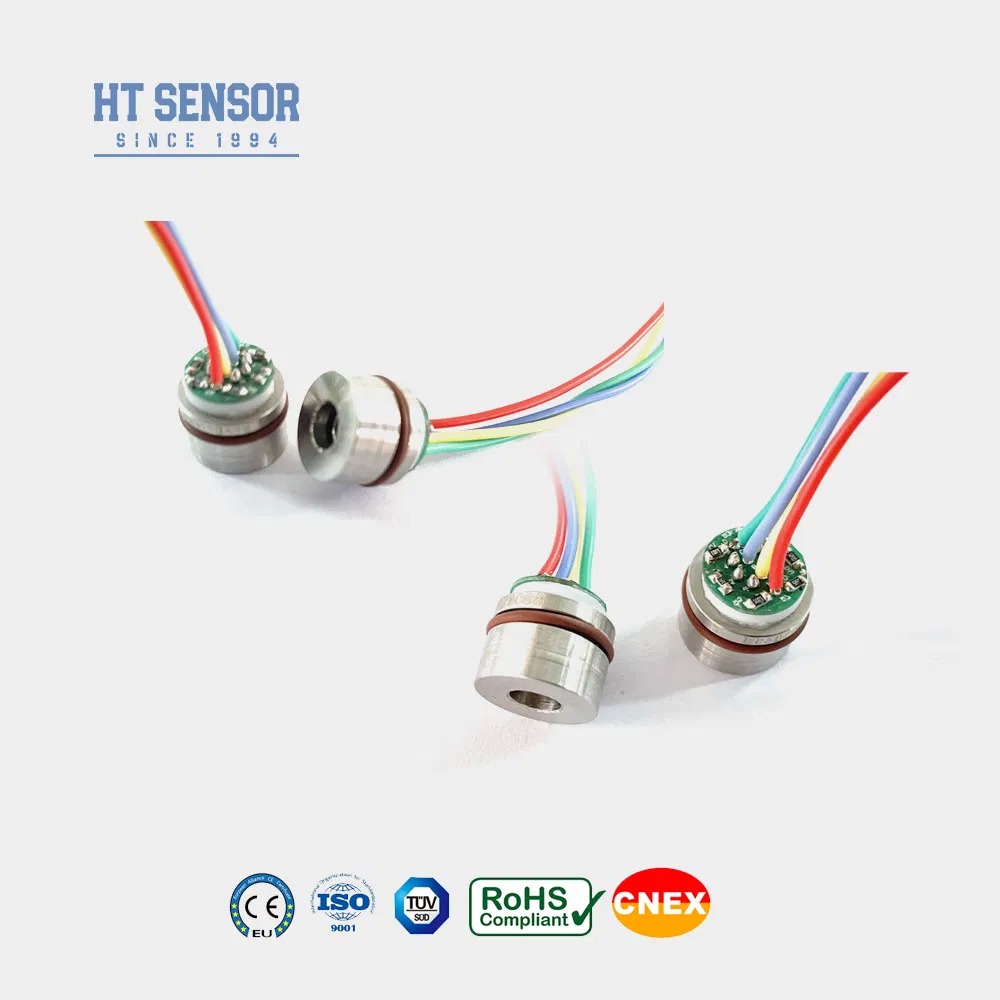

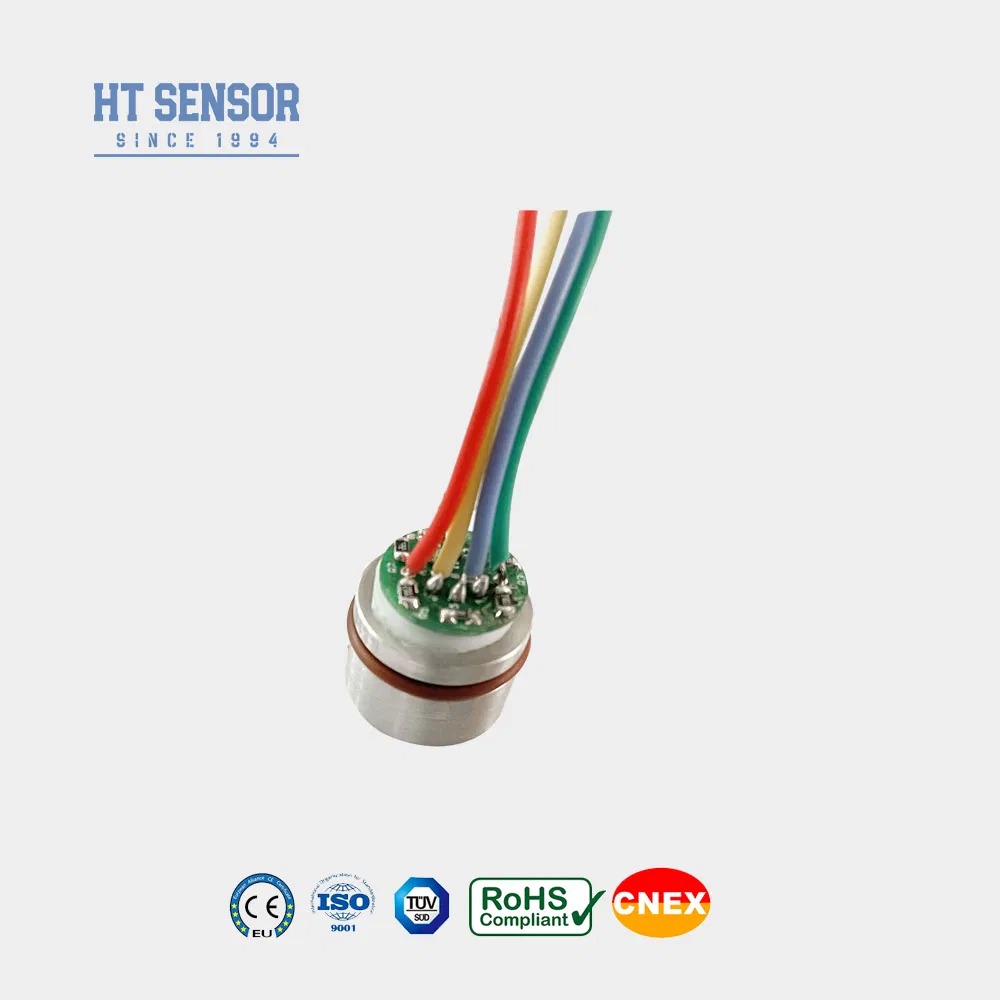

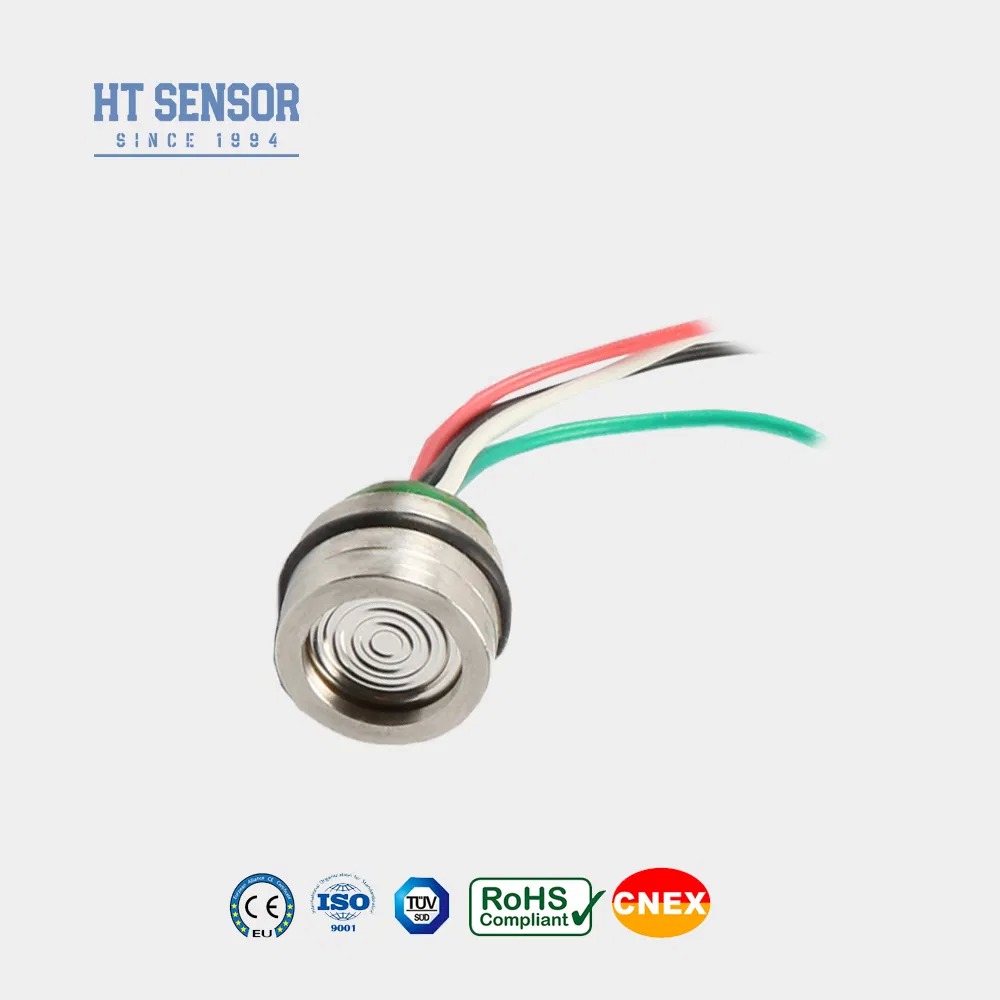

HT15V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
परिचय:
एचटी15वी एक सिलिकॉन तनाव गेज दबाव सेंसर है, जिसका मुख्य घटक एक अत्यधिक स्थिर विसारित सिलिकॉन तत्व है।यह सेंसर द्रव और गैसों के दबाव को सटीक रूप से मापने के लिए विसारित सिलिकॉन के पिज़ोरेसिटिव प्रभाव का उपयोग करता हैयह दबाव संकेत को एक मापने योग्य वोल्टेज संकेत में परिवर्तित करता है। यह सेंसर व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है, जैसे कि वायु कंप्रेसर और प्रशीतन प्रणाली।
उत्पाद की विशेषताएं:
- उन्नत प्रौद्योगिकी का उपयोग करता है और एक 316L स्टेनलेस स्टील में कैप्सूल हैआवास
- व्यापक माप रेंज 0~350KPa~60MpaS
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- निरंतर वोल्टेज आपूर्ति
- 316L स्टेनलेस स्टील के साथ संगत गैर संक्षारक गैसों और तरल दबावों को मापने के लिए उपयुक्त।
- इसकी कॉम्पैक्ट डिजाइन इसे स्थान-प्रतिबंधित अनुप्रयोगों के लिए आदर्श बनाती है, जबकि इसकी विश्वसनीयता प्रक्रिया प्रणालियों में दबाव निगरानी और नियंत्रण का समर्थन करती है।
- इस उत्पाद का प्रयोग सामान्यतः प्रशीतन प्रणालियों और वायु कंप्रेसरों में दबाव मापने के लिए भी किया जाता है।
- बिजली की आपूर्तिः ≤10 वीडीसी.
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधाः 4KΩ ~ 20KΩ.
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ.
- विद्युत कनेक्शनः 100 मिमी उच्च तापमान तार, रिबन केबल।
| प्रदर्शन पैरामीटरः | |||||
|---|---|---|---|---|---|
| माप सीमा | स्प्लिट (G) | 350 केपीए,1000 केपीए,2000 केपीए | |||
| पूर्ण (A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | 100±1 | 100±2 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ±0.8 | ±2 | %F.S | ||
| पूर्ण पैमाने का तापमान | ±0.8 | ±2 | %F.S | ||
| मुआवजा टेम्प. | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 80MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~20 ग्राम | ||||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V @25oC | |||||
| रूपरेखा निर्माण | |
| आयाम | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|---|
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
- स्थापना के दौरान, निर्दिष्ट वायुरोधी आवश्यकताओं को पूरा करने के लिए कोर और ट्रांसमीटर आवास के बीच उचित रिक्ति सुनिश्चित करें।
- आवास को इकट्ठा करते समय, प्रतिस्थापन प्लेट को बांधने या क्षतिग्रस्त करने से रोकने के लिए ऊर्ध्वाधर संरेखण बनाए रखें और समान रूप से दबाव लागू करें।
- यह सुनिश्चित करें कि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L स्टेनलेस स्टील) के साथ संगत है।
- हाथों या तेज वस्तुओं से सेंसर डायफ्राम को दबाएं नहीं, क्योंकि विकृति या छिद्रण से कोर को आंतरिक क्षति हो सकती है।
- दबाव गेज के कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और नमी, वाष्प या संक्षारक मीडिया को नकारात्मक दबाव कक्ष में प्रवेश करने से रोकें।
- यदि पिन वायरिंग में संशोधन की आवश्यकता है, तो सही कनेक्शन के लिए हमेशा वास्तविक कोर से जुड़े लेबल का संदर्भ लें।
| प्रश्न और उत्तर |
.
.
