एचटी सेंसर 10वीडीसी पावर एचटी15वी सिलिकॉन दबाव सेंसर स्तर सेंसर सेल
Product Details
| प्रतिरूप संख्या।: | HT15V | के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील | तारों का प्रकार: | चार तार |
| मापने का माध्यम: | गैस और तरल | आईपी रेटिंग: | आईपी65 |
| स्वनिर्धारित: | स्वनिर्धारित | कीवर्ड: | मिनी सेंसर |
| आपूर्ति: | 5-10VDC | तार: | 13 मिमी सिलिकॉन तार |
| उत्पादन: | एमवी सिगल | परिवहन पैकेज: | दफ़्ती |
| विनिर्देश: | 15 मिमी | ट्रेडमार्क: | हेन्गटोंग |
| मूल: | चीन | एचएस कोड: | 9026209090 |
| प्रमुखता देना |
HT15V सिलिकॉन दबाव सेंसर,10 वीडीसी पावर लेवल सेंसर,एचटी दबाव ट्रांसमीटर सेंसर |
||
Product Description

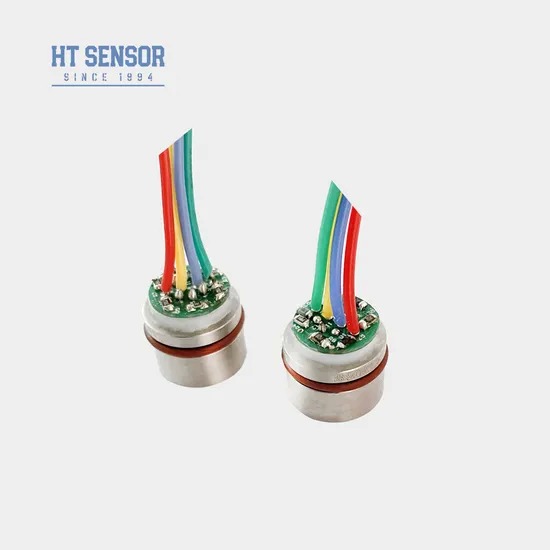

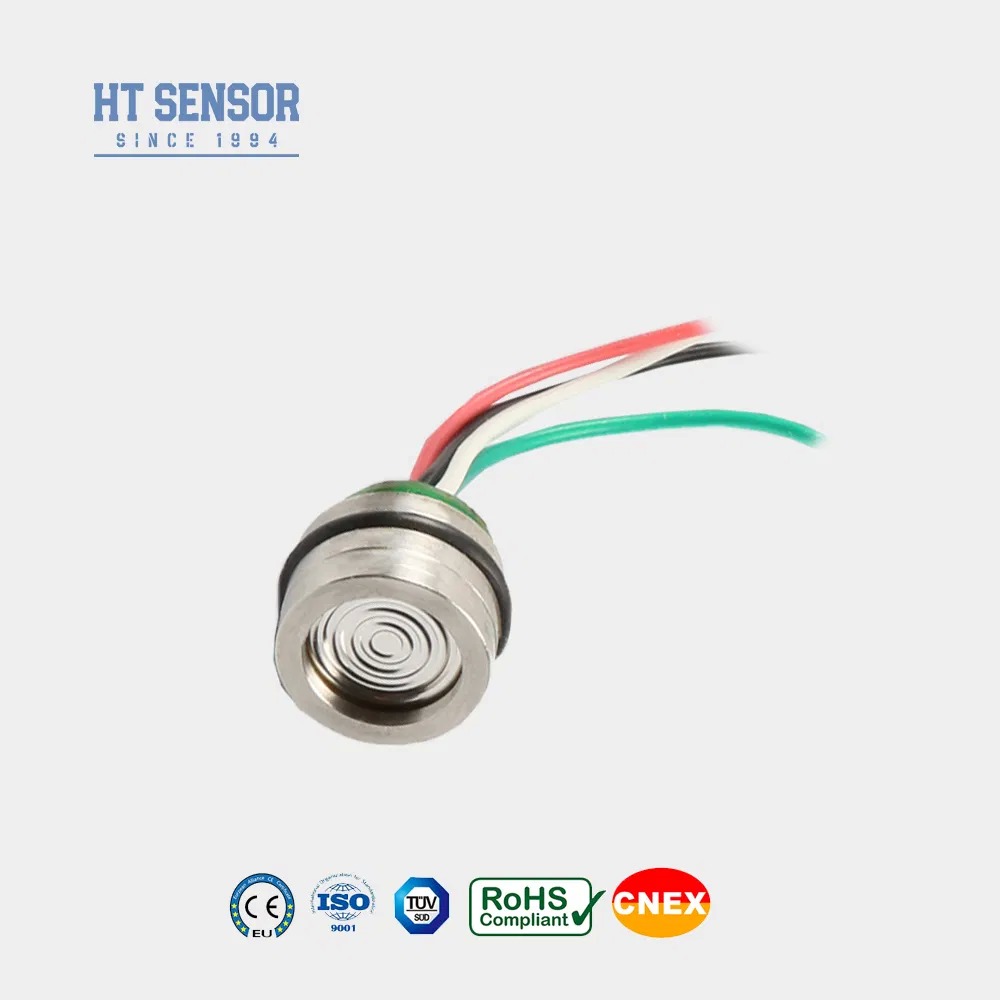

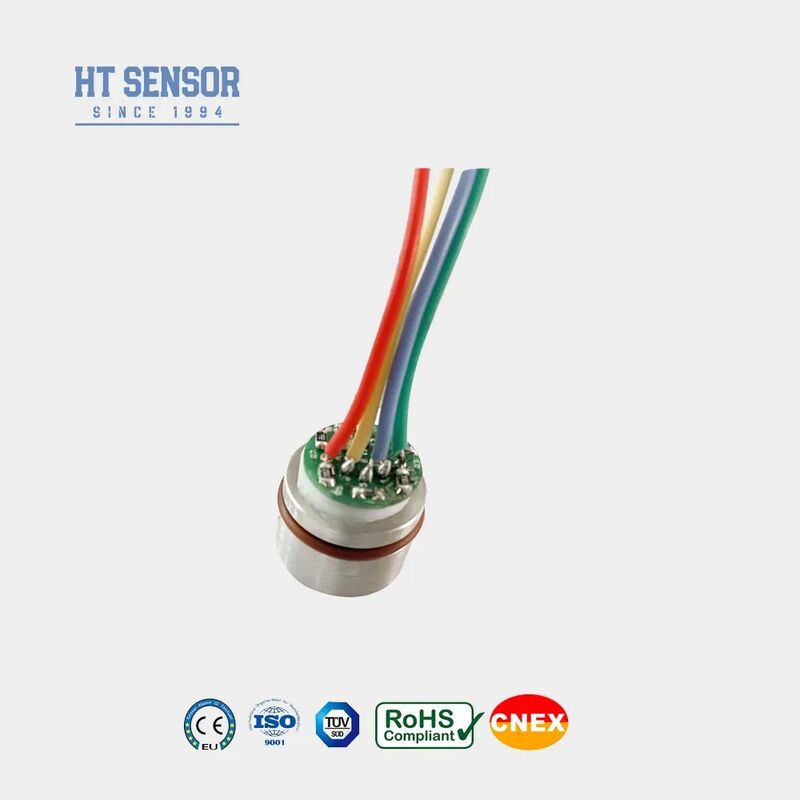

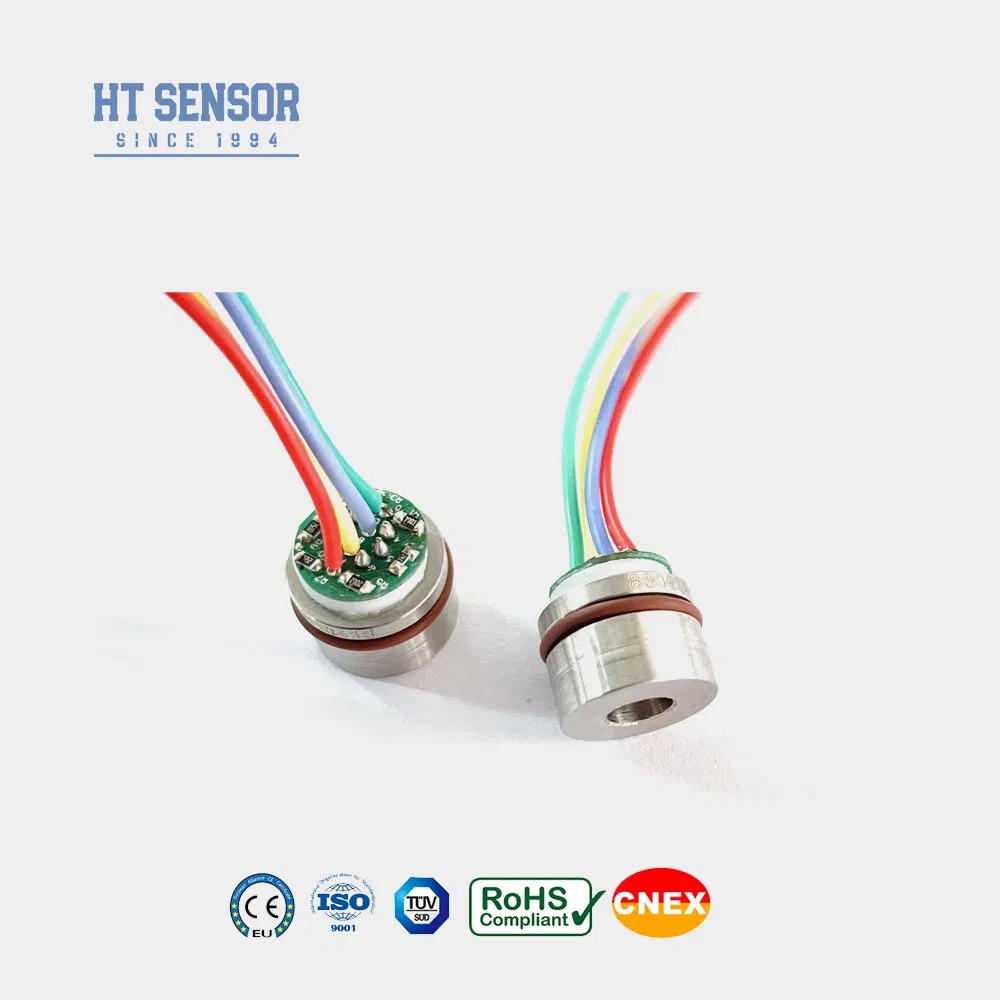

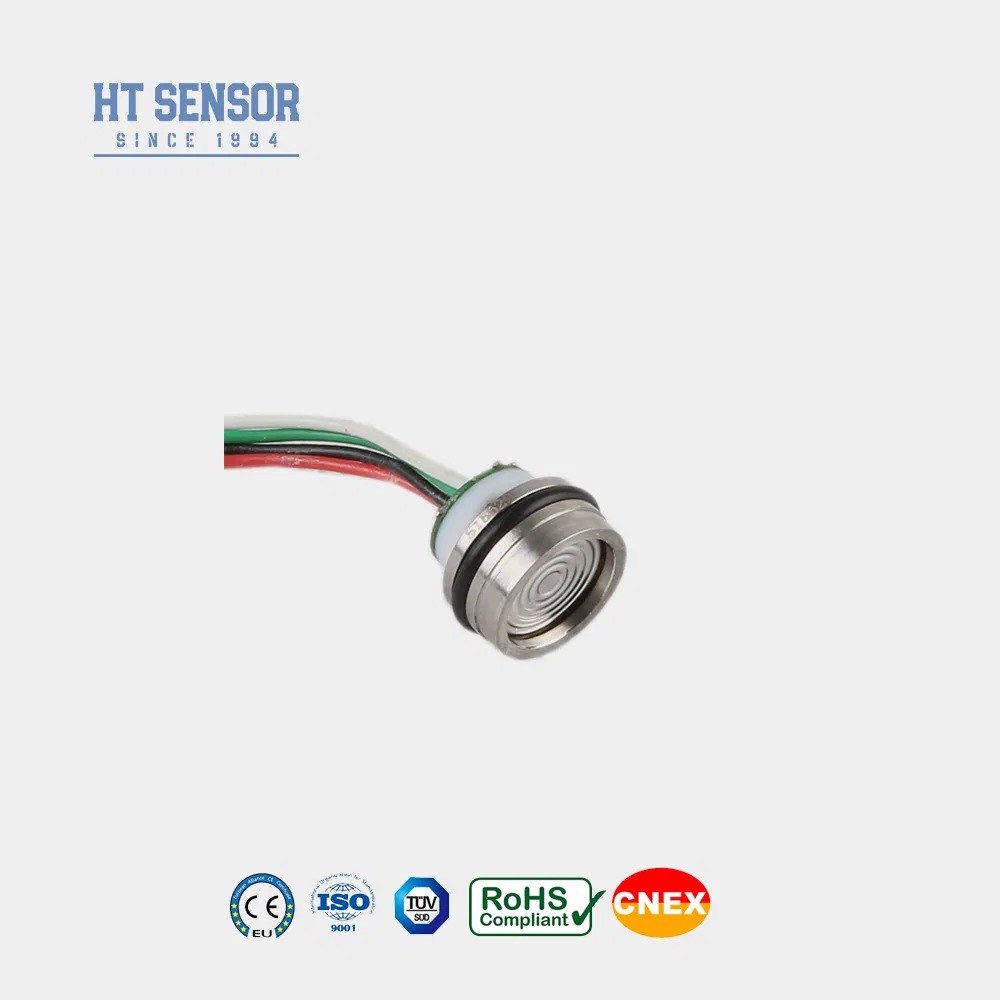

HT15V सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर
परिचय:
HT15V एक सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है जिसमें एक अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन एलिमेंट कोर है। यह तरल और गैस दोनों दबावों के सटीक माप के लिए डिफ्यूज्ड सिलिकॉन के पीजोरेसिस्टिव प्रभाव का उपयोग करता है। यह सेंसर एयर कंप्रेसर और रेफ्रिजरेशन सिस्टम सहित विभिन्न अनुप्रयोगों में व्यापक उपयोग पाता है .
उत्पाद सुविधाएँ:
- उन्नत तकनीक का उपयोग करता है और इसे 316L स्टेनलेस स्टील में एन्कैप्सुलेट किया गया हैआवास
- व्यापक मापने की सीमा 0~300KPa~40MpaS
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- 5-10VDC निरंतर वोल्टेज आपूर्ति 10MV/V आउटपुट
- 316L के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता..
- कॉम्पैक्ट डिज़ाइन, सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श .
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में उपयोग किया जाता है .
- दबाव माप के लिए आमतौर पर रेफ्रिजरेशन सिस्टम और एयर कंप्रेसर में उपयोग किया जाता है।
- बिजली की आपूर्ति: ≤10VDC
- सामान्य मोड वोल्टेज आउटपुट: इनपुट का 50% (विशिष्ट)
- इनपुट प्रतिबाधा: 4KΩ~20KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: 100 मिमी उच्च तापमान तार, रिबन केबल
| प्रदर्शन पैरामीटर: | |||||
|---|---|---|---|---|---|
| मापने की सीमा | गेज(G) | 300kpa,350KPa,1000KPa,2000Kpa | |||
| पूर्ण(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| सीलबंद(S) | 3500KPaS,7MPaS,10MPaS,20MPa,30MPa | ||||
| Typ | अधिकतम | यूनिट | |||
| अरेखीयता | ±0.15 | ±0.3 | %F.S | ||
| दोहराव | 0.05 | 0.1 | %F.S | ||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर आउटपुट | 100±1 | 100±2 | mV | ||
| शून्य ऑफसेट तापमान। बहाव | ±0.8 | ±2 | %F.S | ||
| पूर्ण पैमाने पर तापमान। बहाव | ±0.8 | ±2 | %F.S | ||
| मुआवजा तापमान | 0~70 | ºC | |||
| ऑपरेटिंग तापमान | -20~80 | ºC | |||
| भंडारण तापमान | -40~125 | ºC | |||
| अनुमेय अधिभार | पूर्ण पैमाने या 80MPa के 3 गुना के बीच छोटा मान लें | ||||
| फटने का दबाव | 5X पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |||
| डायाफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||||
| सदमे | 100g,11ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वज़न | ~20g | ||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 10V @25ºC | |||||
| रूपरेखा निर्माण | |
| आयाम | |
| विद्युत कनेक्शन और मुआवजा |
|
| चयन उदाहरण |
| आदेश देने के सुझाव |
- स्थापना के दौरान, निर्दिष्ट वायुहीनता आवश्यकताओं को पूरा करने के लिए कोर और ट्रांसमीटर आवास के बीच उचित निकासी सुनिश्चित करें।
- आवास को इकट्ठा करते समय, लंबवत संरेखण बनाए रखें और बंधन या क्षति को रोकने के लिए समान रूप से दबाव डालें।
- सुनिश्चित करें कि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316L स्टेनलेस स्टील) के साथ संगत है।
- सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से न दबाएं, क्योंकि विरूपण या पंचर कोर को आंतरिक क्षति पहुंचा सकता है।
- गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और नकारात्मक प्रेशर चैंबर में नमी, वाष्प या संक्षारक माध्यम को प्रवेश करने से रोकें।
- यदि पिन वायरिंग में संशोधन की आवश्यकता है, तो सही कनेक्शन के लिए हमेशा वास्तविक कोर से जुड़े लेबल को देखें।
