स्टेनलेस स्टील सूक्ष्म छोटे दबाव सेंसर उच्च परिशुद्धता दबाव लोड सेल दबाव ट्रांसड्यूसर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT15V | के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील | तारों का प्रकार: | चार तार |
| मापने का माध्यम: | गैस और तरल | स्वनिर्धारित: | स्वनिर्धारित |
| आपूर्ति: | 5-10VDC | तार: | 13 मिमी सिलिकॉन तार |
| उत्पादन: | एमवी सिगल | परिवहन पैकेज: | दफ़्ती |
| डीआइए: | 15 मिमी | ट्रेडमार्क: | हेन्गटोंग |
| मूल: | चीन | एचएस कोड: | 9026209090 |
| प्रमुखता देना |
स्टेनलेस स्टील दबाव सेंसर,उच्च सटीकता लोड सेल,सूक्ष्म दबाव ट्रांसड्यूसर |
||
Product Description

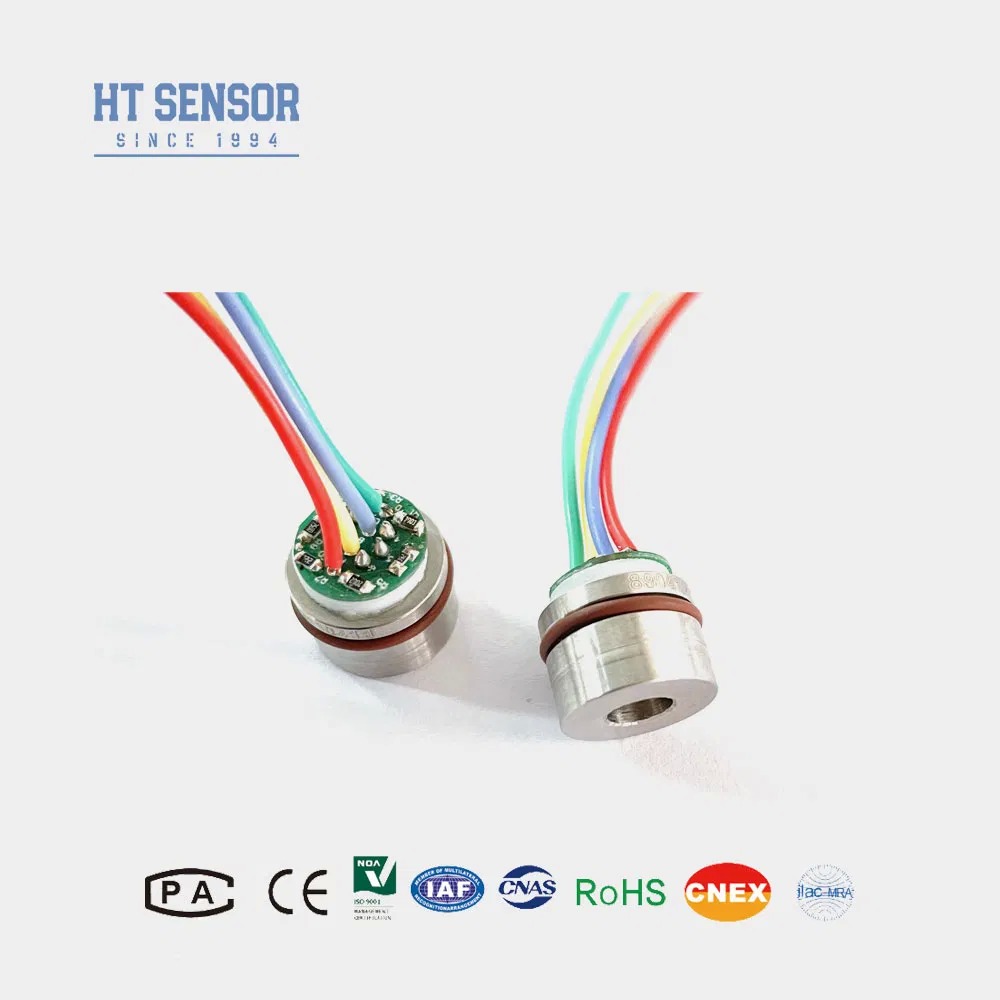

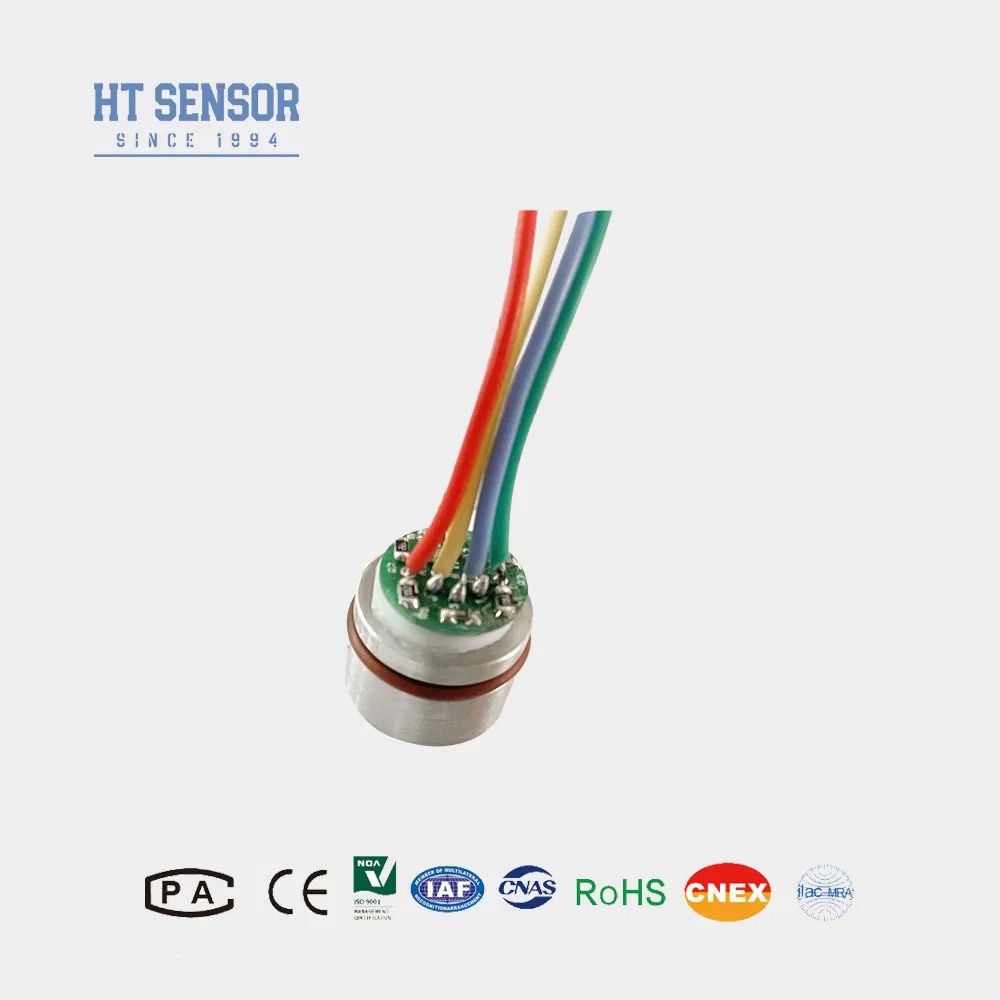

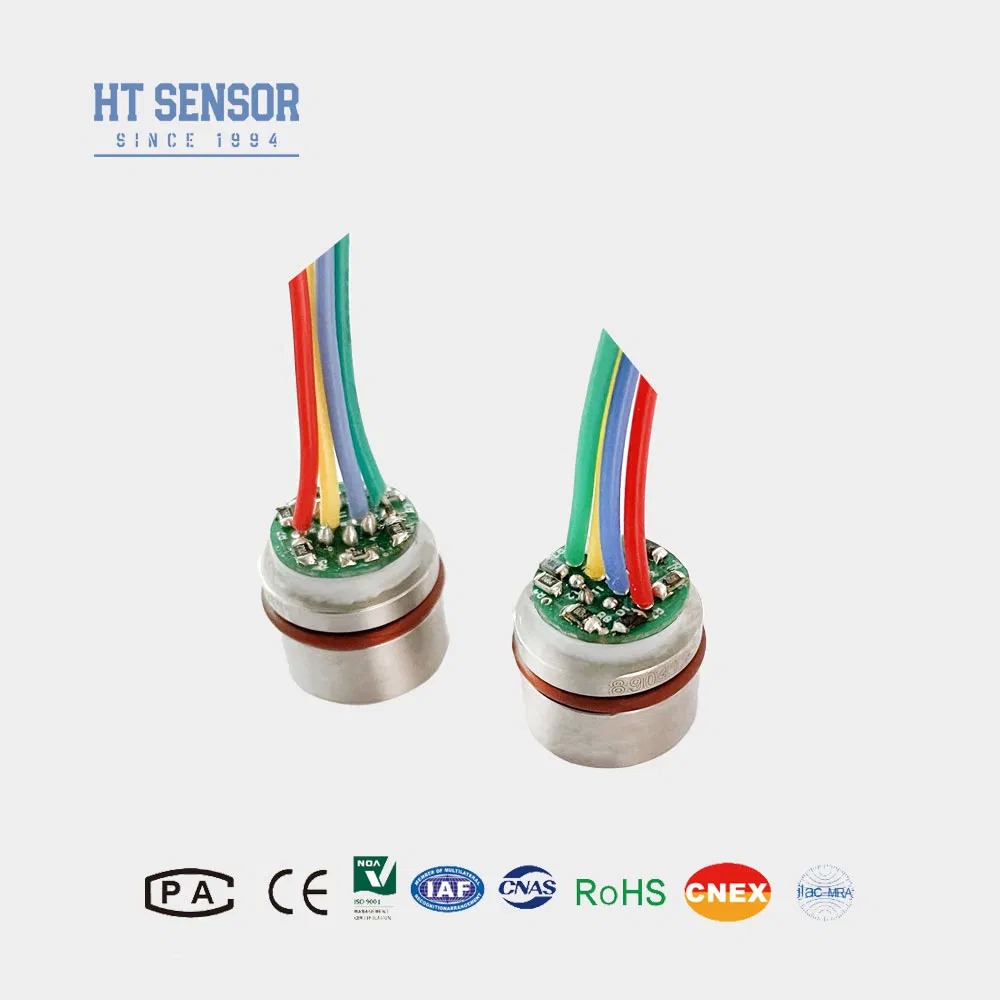

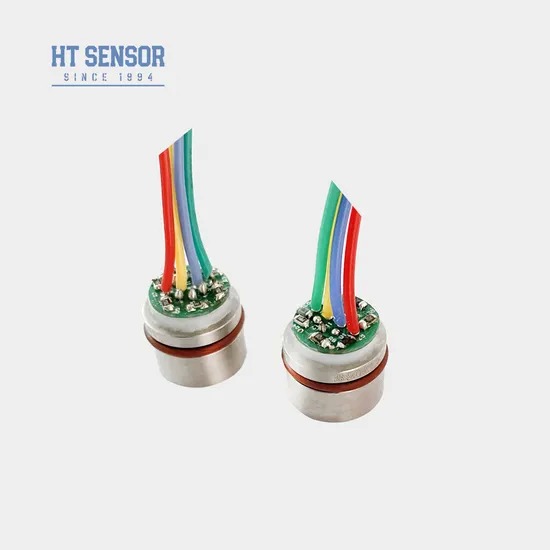

एचटी15वी सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर
परिचय:
एचटी15वी एक सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है जिसमें एक अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन एलिमेंट कोर होता है। यह तरल और गैस दोनों दबावों के सटीक माप के लिए डिफ्यूज्ड सिलिकॉन के पीजोरेसिस्टिव प्रभाव का उपयोग करता है। यह सेंसर एयर कंप्रेसर और रेफ्रिजरेशन सिस्टम सहित विभिन्न अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है .
उत्पाद विशेषताएंबिजली की आपूर्ति: ≤10VDC
- उन्नत तकनीक का उपयोग करता है और 316L स्टेनलेस स्टील आवास में एनकैप्सुलेटेड हैआवास
- व्यापक मापने की सीमा 0~350KPa~60MpaS
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता±0.8
- स्थिर वोल्टेज आपूर्ति
- 316L स्टेनलेस स्टील संगतता के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तकॉम्पैक्ट डिजाइन, सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श
- ±0.8
- दबाव माप के लिए रेफ्रिजरेशन सिस्टम और एयर कंप्रेसर में आमतौर पर उपयोग किया जाता है
- विद्युत प्रदर्शन
- कॉमन मोड वोल्टेज आउटपुट: इनपुट का 50% (विशिष्ट)
- इनपुट प्रतिबाधा: 4KΩ~20KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: 100 मिमी उच्च तापमान तार, रिबन केबल
- प्रदर्शन पैरामीटर:
| माप सीमा | |||||
|---|---|---|---|---|---|
| गेज (जी) | 350KPa, 1000KPa, 2000Kpa | पूर्ण (ए) | |||
| 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | सील (एस) | ||||
| 3500KPaS, 7MPaS, 10MPaS, 20MPa |
विशिष्ट |
||||
| अधिकतम | इकाई | गैर-रैखिकता | |||
| ±0.8 | ±0.3 | %F.S | क्षतिपूर्ति तापमान | ||
| 0.05 | 0.1 | %F.S | क्षतिपूर्ति तापमान | ||
| 0.05 | 0.1 | %F.S | क्षतिपूर्ति तापमान | ||
| ±0.8 | 0±2 | mV | शून्य ऑफसेट तापमान बहाव | ||
| ±0.8 | 100±2 | mV | शून्य ऑफसेट तापमान बहाव | ||
| ±0.8 | ±2 | %F.S | क्षतिपूर्ति तापमान | ||
| ±0.8 | ±2 | %F.S | क्षतिपूर्ति तापमान | ||
| 0~70 | ºC | अनुमेय अधिभार | |||
| -20~80 | ºC | अनुमेय अधिभार | |||
| -40~125 | ºC | अनुमेय अधिभार | |||
| पूर्ण स्केल के 3 गुना या 80MPa के बीच छोटा मान लें | विस्फोट दबाव | ||||
| पूर्ण स्केल का 5X | दीर्घकालिक स्थिरता | ||||
| 0.2 % | F.S/वर्ष | डायाफ्राम सामग्री | |||
| 316L | इन्सुलेशन प्रतिरोध | ||||
| ≥200MΩ 100VDC | कंपन | ||||
| 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | आघात | ||||
| 100g, 11ms | ओ-रिंग सील | ||||
| नाइट्राइल रबर या फ्लोरो रबर | भरने का माध्यम | ||||
| सिलिकॉन तेल | वजन | ||||
| ~20g | पैरामीटर का परीक्षण निम्नलिखित स्थितियों में किया जाता है: 10V @25ºC | ||||
| रूपरेखा निर्माण | |||||
| आयाम | |
| विद्युत कनेक्शन और क्षतिपूर्ति | |
| चयन उदाहरण |
|
| ऑर्डरिंग टिप्स |
| 1. असेंबली के दौरान कोर के आकार और ट्रांसमीटर आवास के बीच फिट पर ध्यान दें ताकि |
कसने 2. आवास की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और जाम होने या क्षतिपूर्ति प्लेट को नुकसान पहुंचाने से बचने के लिए समान दबाव लागू करें।
3. यदि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4. सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें ताकि डायाफ्राम के विरूपण या छेदने के कारण कोर को नुकसान न पहुंचे।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वायुमंडल के लिए खुला रखें और कोर नेगेटिव प्रेशर चैंबर में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
प्रश्नोत्तर
| 1. प्रश्न: आपके प्रेशर सेंसर ट्रांसमीटर की मुख्य विशेषताएं क्या हैं? |
A: हमारे ट्रांसमीटर उच्च परिशुद्धता, दीर्घकालिक स्थायित्व और विश्वसनीय प्रदर्शन की विशेषता रखते हैं। विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलन विकल्प उपलब्ध हैं।
2. प्रश्न: क्या मैं विशेष विनिर्देशों का अनुरोध कर सकता हूँ?
A: हाँ, हम OEM और ODM दोनों सेवाओं का समर्थन करते हैं। हमारी इंजीनियरिंग टीम आपकी तकनीकी और परिचालन आवश्यकताओं के आधार पर समाधान तैयार कर सकती है।
3. प्रश्न: आपकी मासिक उत्पादन क्षमता क्या है?
A: हमारे पास प्रति माह 30,000 यूनिट तक उत्पादन करने की क्षमता है, जो हमें बड़ी मात्रा में ऑर्डर का समर्थन करने में सक्षम बनाती है। इष्टतम शेड्यूलिंग सुनिश्चित करने के लिए, हम अग्रिम रूप से हमारी बिक्री टीम के साथ समन्वय करने की सलाह देते हैं।
4. प्रश्न: विशिष्ट डिलीवरी लीड टाइम क्या है?
A: मानक मॉडल आमतौर पर 5-8 कार्य दिवसों के भीतर वितरित किए जाते हैं। अनुकूलित उत्पादों के लिए लीड टाइम विनिर्देशों के आधार पर भिन्न हो सकते हैं।
5. प्रश्न: आपकी मूल्य निर्धारण संरचना क्या है? क्या मात्रा छूट उपलब्ध है?
A: हम थोक खरीद और दीर्घकालिक साझेदारी समझौतों के लिए आकर्षक छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण प्रदान करते हैं।
6. प्रश्न: आपकी वारंटी और बिक्री के बाद समर्थन नीतियां क्या हैं?
A: सभी उत्पादों पर शिपमेंट की तारीख से 24 महीने की वारंटी होती है। हमारी बिक्री के बाद की टीम 24 घंटे के भीतर प्रतिक्रिया की गारंटी देती है और आवश्यकता पड़ने पर पीसी-आधारित कनेक्टिविटी के माध्यम से दूरस्थ सहायता प्रदान करती है।
