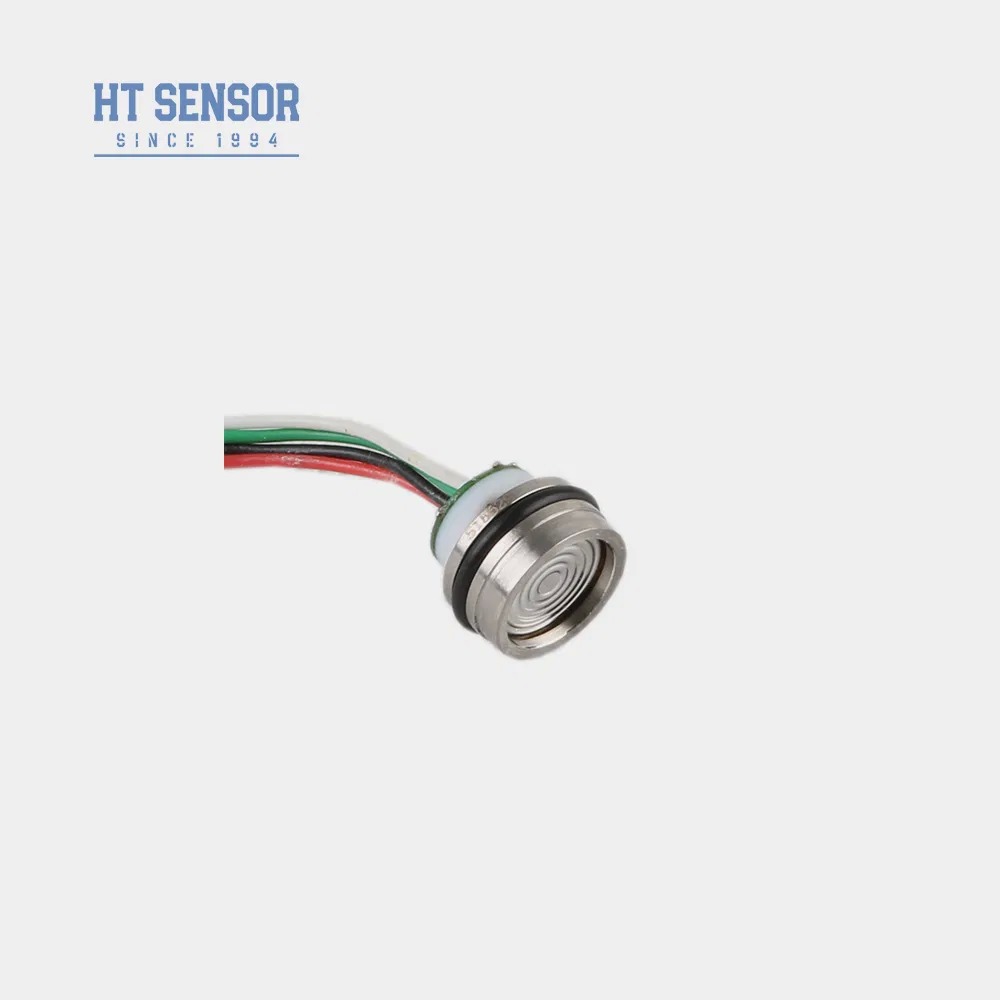

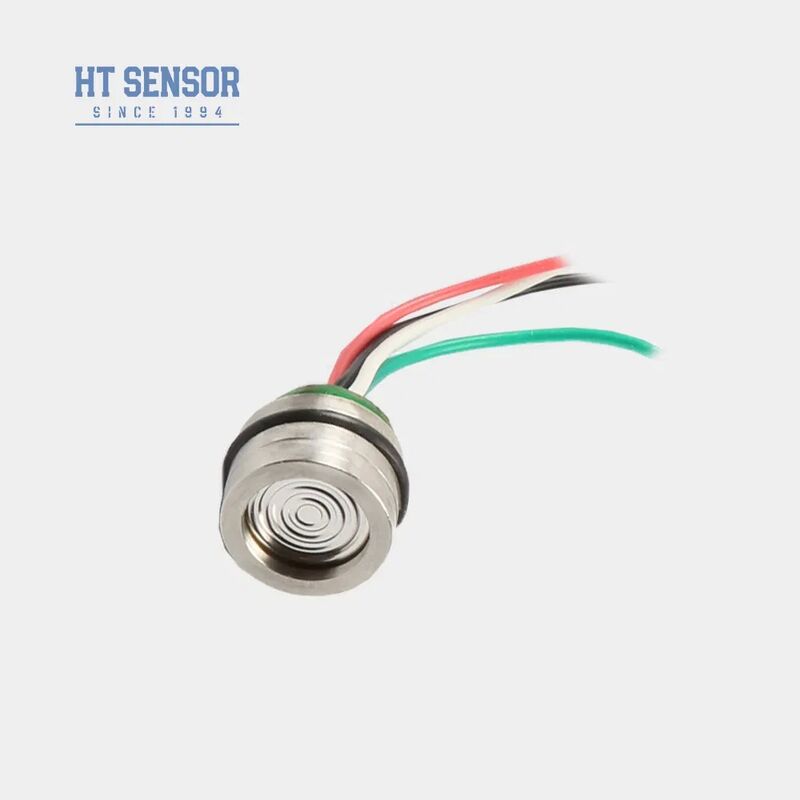

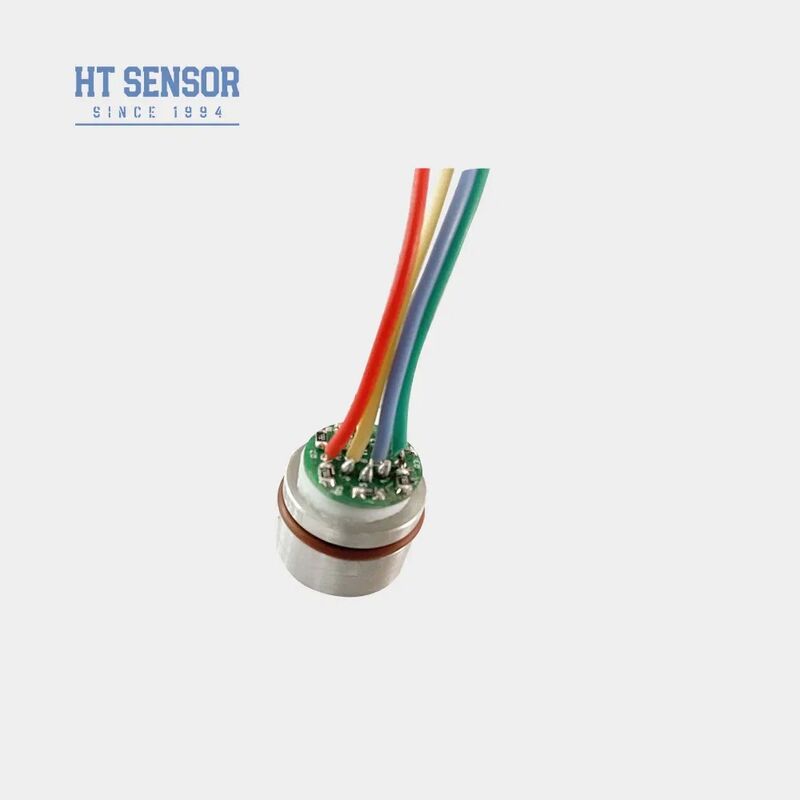

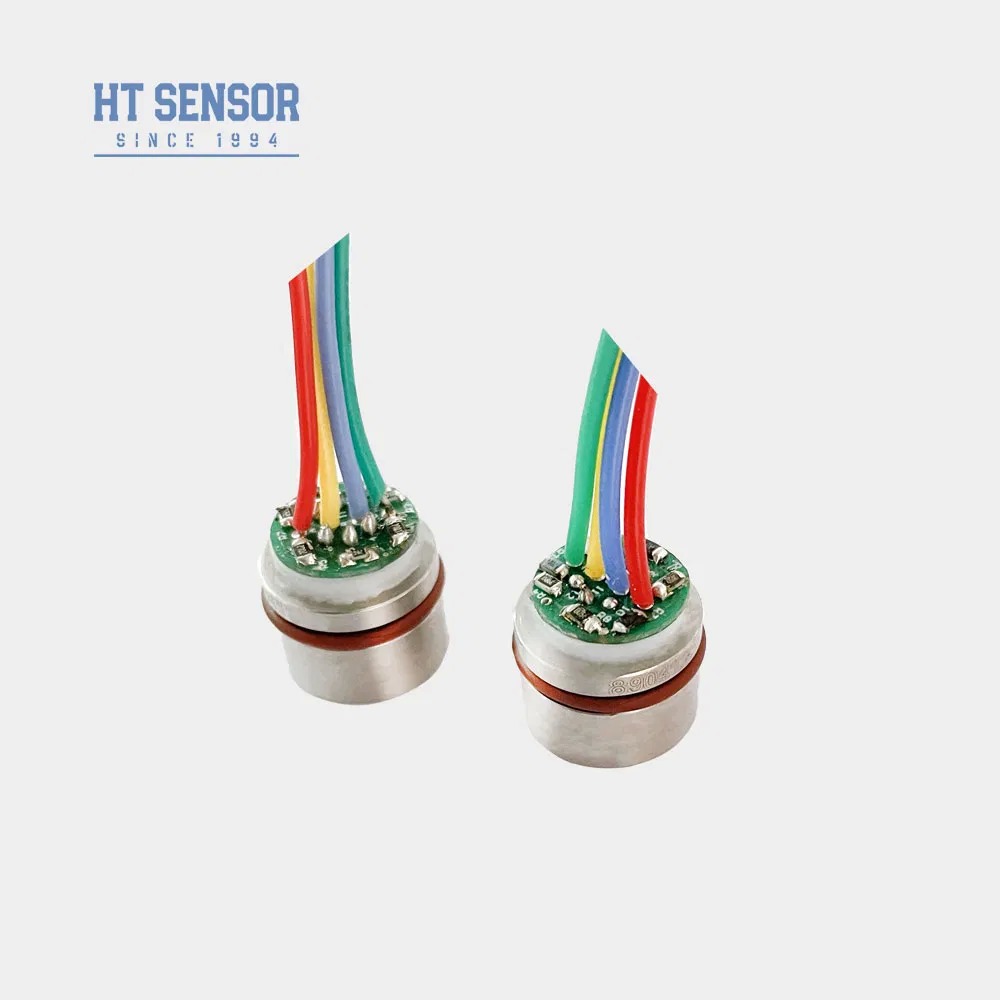

तापमान-क्षतिपूर्ति तेल से भरा आइसोलेशन फिल्म के साथ प्रेशर सेंसर 15 मिमी लेवल सेंसर सिलिकॉन प्रेशर सेंसर
उत्पाद विवरण
| प्रतिरूप संख्या।: | HT15V | के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
|---|---|---|---|
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार एमवी सिगल | सामग्री: | स्टेनलेस स्टील |
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| स्वनिर्धारित: | स्वनिर्धारित | आपूर्ति: | 5-10VDC |
| तार: | 13 मिमी सिलिकॉन तार | परिवहन पैकेज: | दफ़्ती |
| विनिर्देश: | 15 मिमी | ट्रेडमार्क: | हेन्गटोंग |
| मूल: | चीन | एचएस कोड: | 9026209090 |
| प्रमुखता देना |
तापमान-मुआवजा दबाव सेंसर,तेल से भरा हुआ अलगाव फिल्म सेंसर,15 मिमी स्तर दबाव ट्रांसमीटर |
||
उत्पाद वर्णन
परिचय:
HT15V एक सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर है जिसमें अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन एलिमेंट कोर होता है। यह तरल और गैस दोनों दबावों के सटीक माप के लिए डिफ्यूज्ड सिलिकॉन के पीजोरेसिस्टिव प्रभाव का उपयोग करता है। यह सेंसर एयर कंप्रेसर और रेफ्रिजरेशन सिस्टम सहित विभिन्न अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है। .
उत्पाद विशेषताएँबिजली आपूर्ति: ≤10VDC।
- उन्नत तकनीक का उपयोग करता है और 316L स्टेनलेस स्टील हाउसिंग में एनकैप्सुलेटेड है।हाउसिंग।
- विस्तृत मापने की सीमा 0~300KPa~30MpaS।
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता ।
- स्थिर वोल्टेज आपूर्ति।
- 316L स्टेनलेस स्टील संगतता के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त।कॉम्पैक्ट डिज़ाइन, सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श।
- ±0.8
- दबाव माप के लिए रेफ्रिजरेशन सिस्टम और एयर कंप्रेसर में आमतौर पर उपयोग किया जाता है।
- विद्युत प्रदर्शन
- कॉमन मोड वोल्टेज आउटपुट: इनपुट का 50% (विशिष्ट)।
- इनपुट प्रतिबाधा: 4KΩ~20KΩ।
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ।
- विद्युत कनेक्शन: 100mm उच्च तापमान तार, रिबन केबल।
- प्रदर्शन पैरामीटर:
| माप सीमा | |||||
|---|---|---|---|---|---|
| गेज (G) | 350KPa, 1000KPa, 2000Kpa | पूर्ण (A) | |||
| 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | सील (S) | ||||
| 3500KPaS, 7MPaS, 10MPaS | विशिष्ट | ||||
| अधिकतम | इकाई | गैर-रैखिकता | |||
| ±0.8 | ±0.3 | %F.S | क्षतिपूर्ति तापमान। | ||
| 0.05 | 0.1 | %F.S | क्षतिपूर्ति तापमान। | ||
| 0.05 | 0.1 | %F.S | क्षतिपूर्ति तापमान। | ||
| ±0.8 | 0±2 | mV | शून्य ऑफसेट तापमान बहाव | ||
| ±0.8 | 100±2 | mV | शून्य ऑफसेट तापमान बहाव | ||
| ±0.8 | ±2 | %F.S | क्षतिपूर्ति तापमान। | ||
| ±0.8 | ±2 | %F.S | क्षतिपूर्ति तापमान। | ||
| 0~70 | ºC | अनुमेय अधिभार | |||
| -20~80 | ºC | अनुमेय अधिभार | |||
| -40~125 | ºC | अनुमेय अधिभार | |||
| पूर्ण स्केल के 3 गुना या 80MPa के बीच छोटी वैल्यू लें | विस्फोट दबाव | ||||
| पूर्ण स्केल का 5X | दीर्घकालिक स्थिरता | ||||
| 0.2 % | F.S/वर्ष | डायाफ्राम सामग्री | |||
| 316L | इन्सुलेशन प्रतिरोध | ||||
| ≥200MΩ 100VDC | कंपन | ||||
| 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | आघात | ||||
| 100g, 11ms | प्रतिक्रिया समय | ||||
| ≤1ms | ओ-रिंग सील | ||||
| नाइट्राइल रबर या फ्लोरो रबर | भरने का माध्यम | ||||
| सिलिकॉन ऑयल | वजन | ||||
| ~20g | पैरामीटर निम्नलिखित स्थितियों में परखे जाते हैं: 10V @25ºC | ||||
| आउटलाइन निर्माण | |||||
| आयाम | |
| विद्युत कनेक्शन और क्षतिपूर्ति | |
| चयन उदाहरण |
|
| ऑर्डरिंग टिप्स |
| 1. निर्दिष्ट एयरटाइटनेस आवश्यकताओं को पूरा करने के लिए असेंबली के दौरान कोर और ट्रांसमीटर हाउसिंग के बीच उचित क्लीयरेंस सुनिश्चित करें। |
2. हाउसिंग को असेंबल करते समय, बाइंडिंग या क्षतिपूर्ति प्लेट को नुकसान से बचाने के लिए वर्टिकल अलाइनमेंट बनाए रखें और समान दबाव लागू करें।
3. यदि मापा गया माध्यम कोर डायाफ्राम या हाउसिंग सामग्री (316L) के साथ असंगत है, तो ऑर्डर करते समय कृपया विशिष्ट नोट्स प्रदान करें।
4. सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से न दबाएं, क्योंकि विरूपण या पंचर से कोर को आंतरिक क्षति हो सकती है।
5. गेज प्रेशर कोर को वायुमंडल में खुला रखें और नकारात्मक दबाव कक्ष में नमी, वाष्प या संक्षारक पदार्थों को प्रवेश करने से रोकें।
6. यदि पिन वायरिंग को संशोधित किया गया है, तो सही कनेक्शन के लिए हमेशा वास्तविक कोर से जुड़े लेबल का संदर्भ लें।
प्रश्नोत्तर
| 1. प्र: आपके प्रेशर सेंसर ट्रांसमीटर की मुख्य विशेषताएं क्या हैं? |
उ: हमारे ट्रांसमीटर उच्च परिशुद्धता, दीर्घकालिक स्थायित्व और विश्वसनीय प्रदर्शन की विशेषता रखते हैं। विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलन विकल्प उपलब्ध हैं।
2. प्र: क्या मैं विशेष विनिर्देशों का अनुरोध कर सकता हूँ?
उ: हाँ, हम OEM और ODM दोनों सेवाओं का समर्थन करते हैं। हमारी इंजीनियरिंग टीम आपकी तकनीकी और परिचालन आवश्यकताओं के आधार पर समाधान तैयार कर सकती है।
3. प्र: आपकी मासिक उत्पादन क्षमता क्या है?
उ: हमारे पास प्रति माह 30,000 यूनिट तक उत्पादन करने की क्षमता है, जो हमें बड़े पैमाने पर ऑर्डर का समर्थन करने में सक्षम बनाती है। इष्टतम शेड्यूलिंग सुनिश्चित करने के लिए, हम अग्रिम रूप से हमारी बिक्री टीम के साथ समन्वय करने की सलाह देते हैं।
4. प्र: विशिष्ट डिलीवरी लीड टाइम क्या है?
उ: मानक मॉडल आमतौर पर 5-8 कार्य दिवसों के भीतर वितरित किए जाते हैं। अनुकूलित उत्पादों के लिए लीड टाइम विनिर्देशों के आधार पर भिन्न हो सकते हैं।
5. प्र: आपकी मूल्य निर्धारण संरचना क्या है? क्या वॉल्यूम छूट उपलब्ध है?
उ: हम थोक खरीद और दीर्घकालिक साझेदारी समझौतों के लिए आकर्षक छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण प्रदान करते हैं।
6. प्र: आपकी वारंटी और बिक्री के बाद समर्थन नीतियां क्या हैं?
उ: सभी उत्पादों पर शिपमेंट की तारीख से 24 महीने की वारंटी आती है। हमारी बिक्री के बाद की टीम 24 घंटे के भीतर प्रतिक्रिया की गारंटी देती है और आवश्यकता पड़ने पर पीसी-आधारित कनेक्टिविटी के माध्यम से दूरस्थ सहायता प्रदान करती है।
