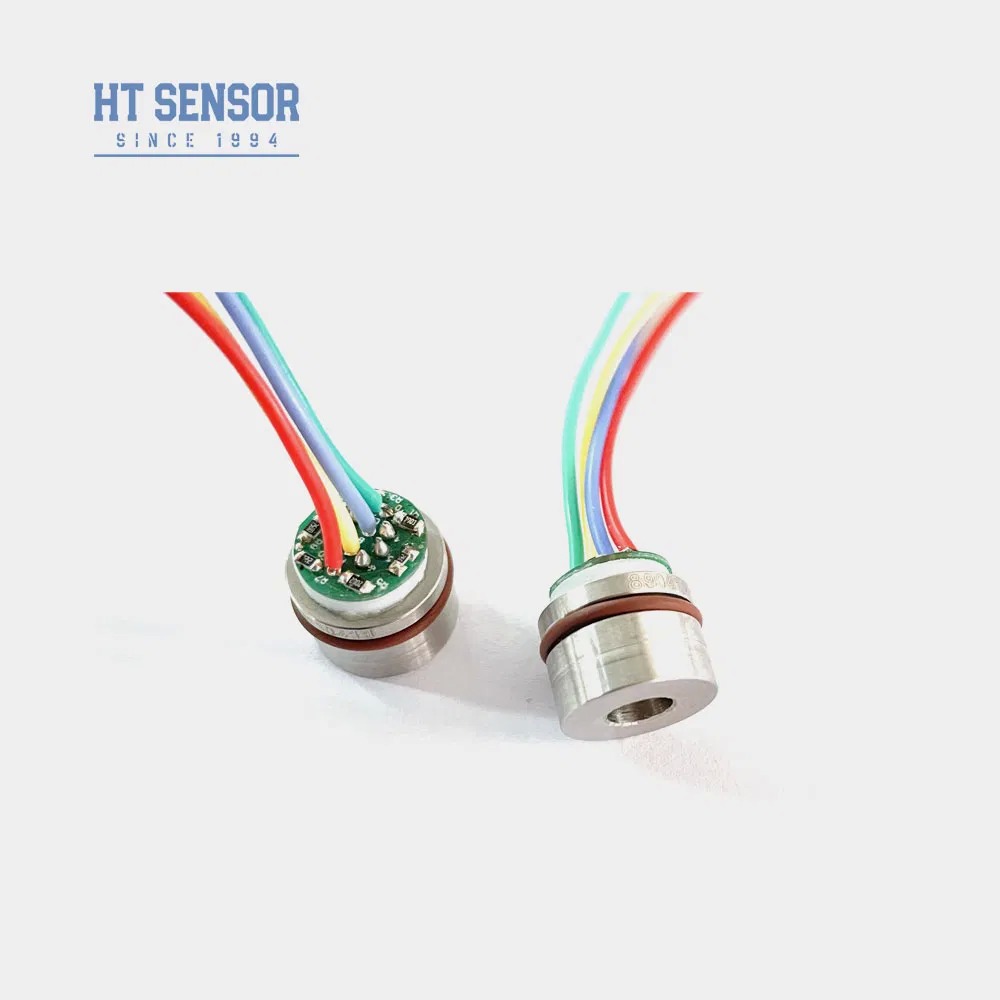

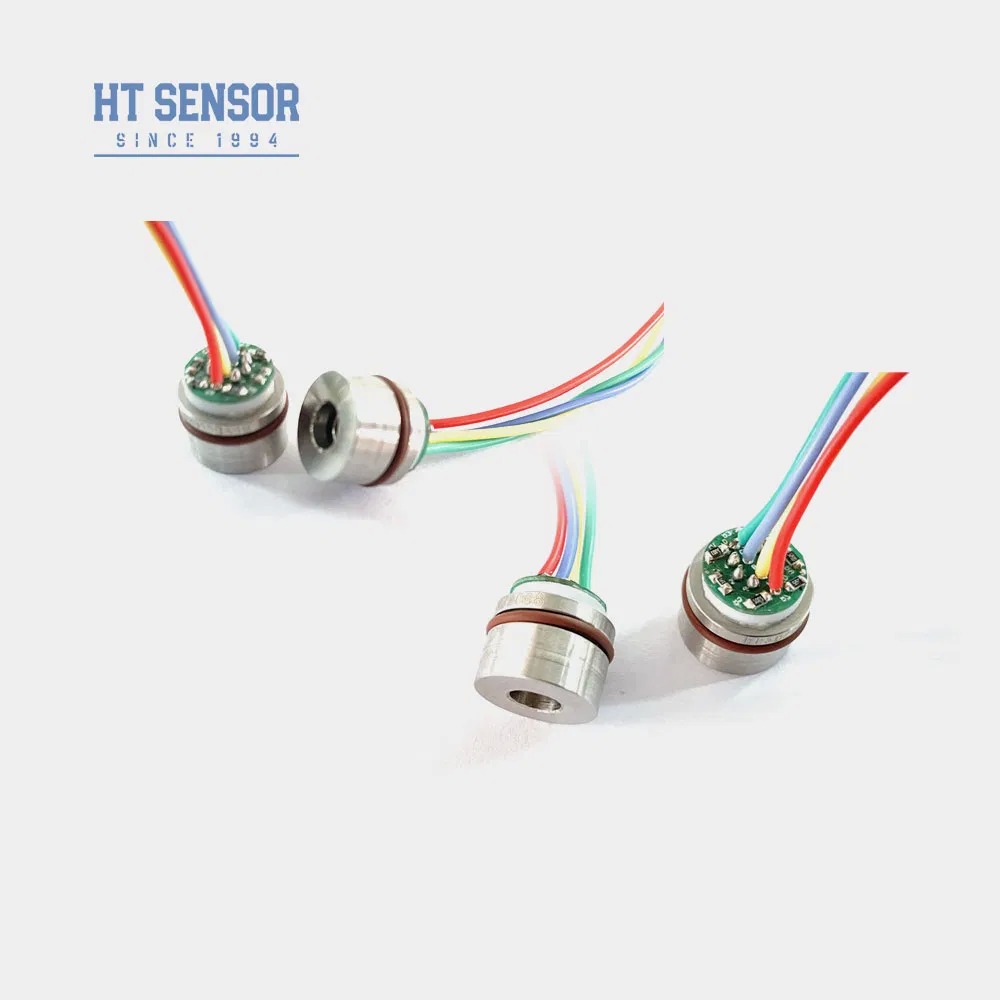

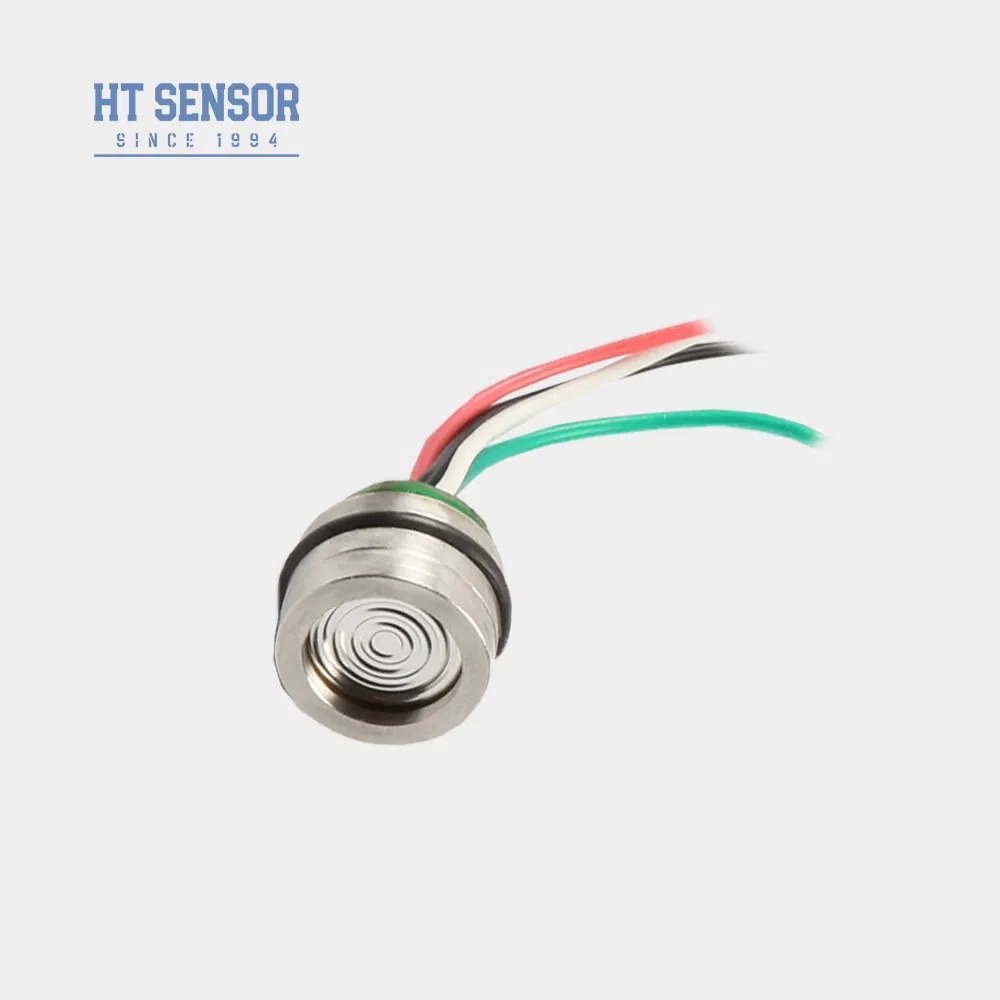

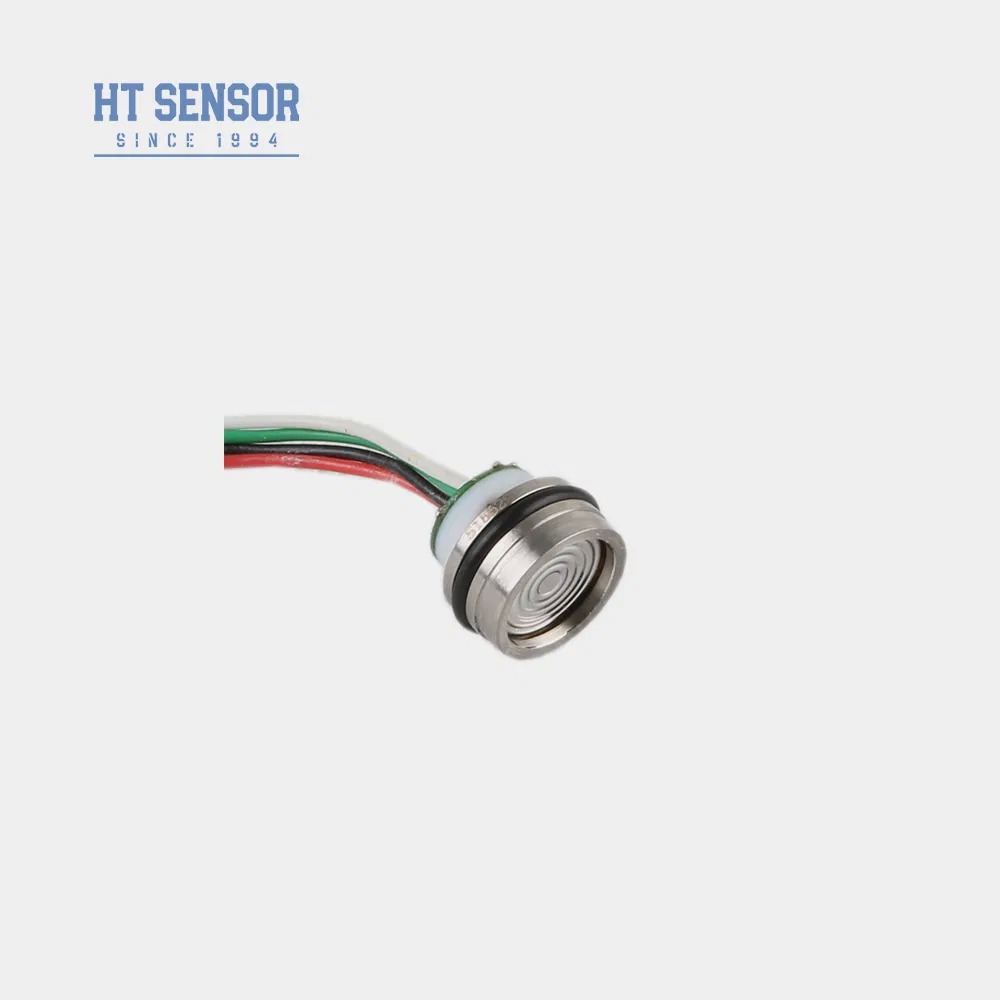

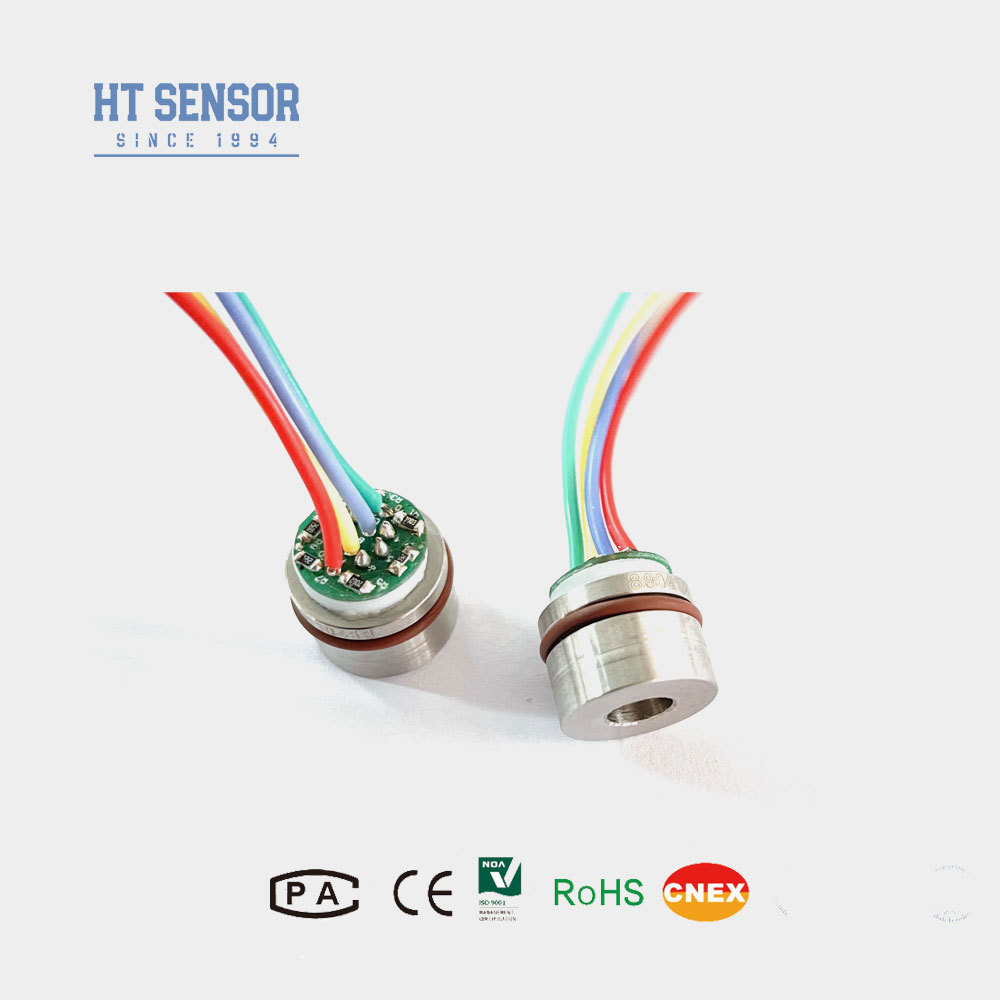

15 मिमी मिनी प्रेशर सेंसर 10V पावर कॉम्पैक्ट डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर इलेक्ट्रॉनिक सेंसर कोर
Product Details
| प्रतिरूप संख्या।: | HT15V | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार |
|---|---|---|---|
| उत्पादन प्रक्रिया: | एकीकरण | सामग्री: | स्टेनलेस स्टील |
| धागे का प्रकार: | नहीं | तारों का प्रकार: | चार तार |
| मापने का माध्यम: | गैस और तरल | स्वनिर्धारित: | स्वनिर्धारित |
| कीवर्ड: | मिनी सेंसर | आपूर्ति: | 5-10VDC |
| उत्पादन: | एमवी सिगल | ट्रेडमार्क: | हेन्गटोंग |
| मूल: | चीन | एचएस कोड: | 9026209090 |
| प्रमुखता देना |
औद्योगिक दबाव ट्रांसमीटर सेंसर,उच्च सटीकता दबाव सेंसर,वारंटी में दबाव ट्रांसमीटर शामिल है |
||
Product Description
मिनी सिलिकॉन दबाव सेंसर गैर रैखिकता 0.1% एफएस दबाव ट्रांसड्यूसर
परिचय:
HT15V एक सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर है जिसमें एक अत्यधिक स्थिर फैला हुआ सिलिकॉन तत्व कोर है।यह द्रव और गैस दोनों दबावों के सटीक माप के लिए फैल सिलिकॉन के पिज़ोरेसिटिव प्रभाव का उपयोग करता हैइस सेंसर का व्यापक उपयोग विभिन्न अनुप्रयोगों में किया जाता है, जिसमें वायु कंप्रेसर और प्रशीतन प्रणाली शामिल हैं।.
उत्पाद की विशेषताएं:
- उन्नत प्रौद्योगिकी का उपयोग करता है और एक 316L स्टेनलेस स्टील में कैप्सूल हैआवास
- व्यापक माप रेंज 0~350KPa~60MpaS
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- निरंतर वोल्टेज आपूर्ति
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- कॉम्पैक्ट डिजाइन, सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श
- दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में प्रयोग किया जाता है
- दबाव माप के लिए शीतलन प्रणालियों और वायु कंप्रेसरों में आम तौर पर प्रयोग किया जाता है
- बिजली की आपूर्तिः ≤10 वीडीसी
- सामान्य मोड आउटपुट वोल्टेजः इनपुट का 50% (सामान्य)
- इनपुट प्रतिबाधा:4KΩ~20KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनः 100 मिमी उच्च तापमान तार, रिबन केबल
| प्रदर्शन पैरामीटरः | |||||
|---|---|---|---|---|---|
| माप सीमा | स्प्लिट (G) | 350 केपीए,1000 केपीए,2000 केपीए | |||
| पूर्ण (A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | 100±1 | 100±2 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ±0.8 | ±2 | %F.S | ||
| पूर्ण पैमाने का तापमान | ±0.8 | ±2 | %F.S | ||
| मुआवजा टेम्प. | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 80MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~20 ग्राम | ||||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V @25oC | |||||
| रूपरेखा निर्माण | |
| आयाम | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक हवा सघनता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
