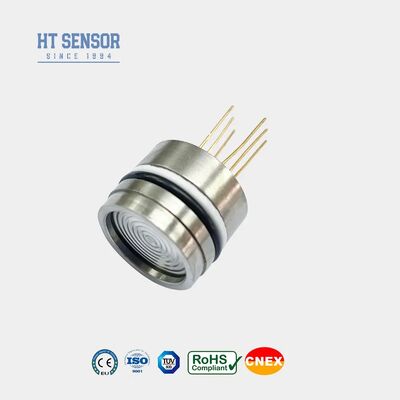

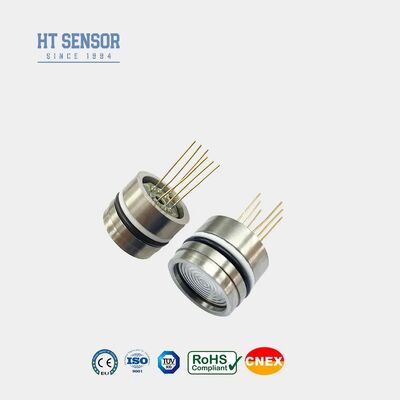

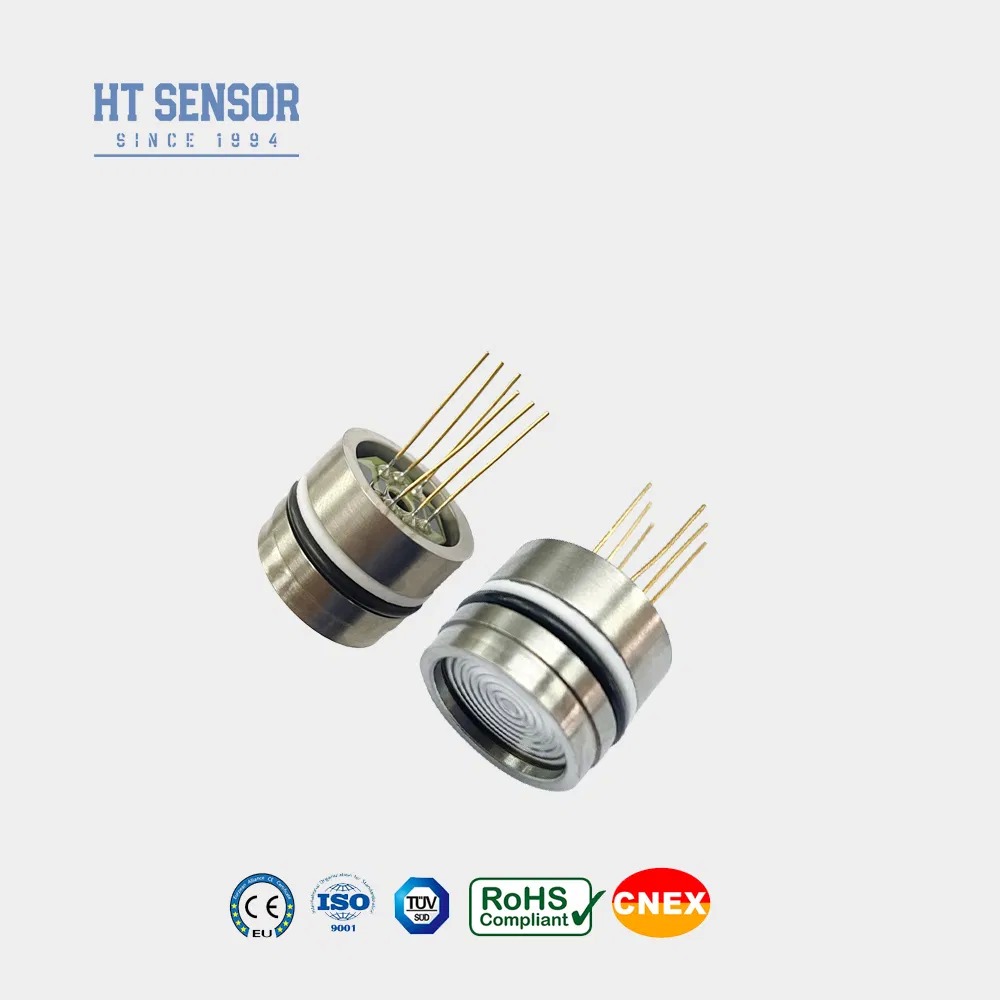

चीन कारखाने सिलिकॉन तेल से भरा स्तर सेंसर Piezoresistive OEM दबाव सेंसर
उत्पाद विवरण
| प्रतिरूप संख्या।: | HT19F | के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
|---|---|---|---|
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार | उत्पादन प्रक्रिया: | एकीकरण |
| सामग्री: | स्टेनलेस स्टील | धागा प्रकार: | नहीं |
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| आईपी रेटिंग: | आईपी65 | स्वनिर्धारित: | स्वनिर्धारित |
| शक्ति: | 1.5mA | उत्पादन: | एमवी सिग्नल |
| डीआइए: | 19 मिमी | तापमान मुआवजा: | हाँ |
| परिवहन पैकेज: | दफ़्ती | विनिर्देश: | 19 मिमी |
| ट्रेडमार्क: | हेन्गटोंग | मूल: | चीन |
| एचएस कोड: | 9026209090 | उत्पादन क्षमता: | 50000 पीसीएस / वर्ष |
| प्रमुखता देना |
सिलिकॉन तेल से भरा दबाव सेंसर,पिज़ोरेसिटिव लेवल सेंसर,ओईएम दबाव ट्रांसमीटर सेंसर |
||
उत्पाद वर्णन
परिचय:
परीक्षण के दबाव को प्रसारित करके तरल पदार्थों और गैसों के दबावएक अलगाव अलगाव और सिलिकॉन तेल के माध्यम से सिलिकॉन डायफ्राम के लिए मध्यम।सेंसर की बहुमुखी प्रतिभा वायु कंप्रेसर और प्रशीतन में व्यापक उपयोग पाता हैप्रणालीएँ
उत्पाद की विशेषताएं:
1उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास का उपयोग करना, साथ ही साथ डायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
2तापमान और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करना सुधार
3.उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
आवेदन:
1. 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त स्टेनलेस स्टील संगतता
2. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू
3समुद्री और विमानन उद्योगों में प्रयुक्त
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
5प्रक्रिया नियंत्रण अनुप्रयोगों में प्रयुक्त
विद्युत प्रदर्शन:
1बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
2. इनपुट प्रतिबाधा:3KΩ~6KΩ
3. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ

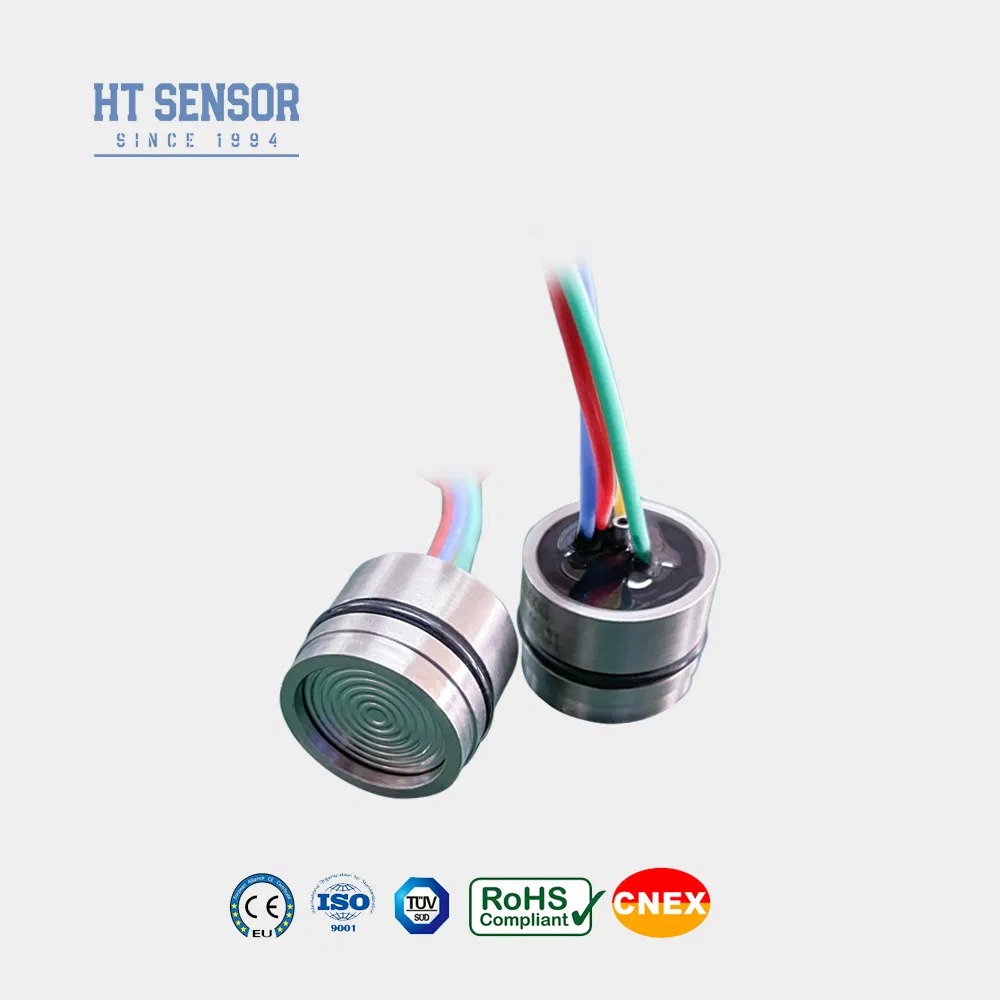

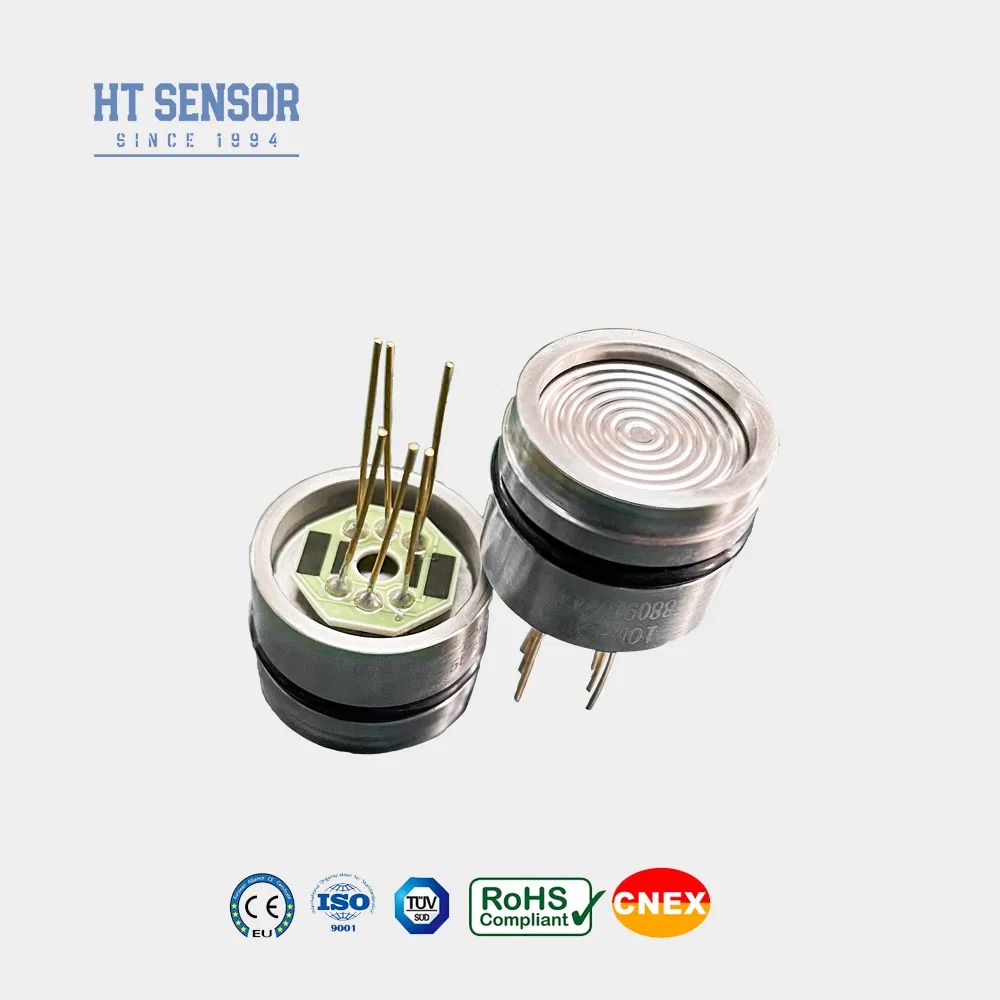

4विद्युत कनेक्शन: सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन पैरामीटरः | |||||
| रेंज | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य आउटपुट | 0±1 | 0±2 | mV | ||
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रिंग या फ्लोरो रिंग | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | लगभग 28 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| <3.5 एमपीएएस | |
| ≥3.5MPaS <40 एमपीएएस |
|
| ≥40MPaS | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक वायुरोधकता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
