गुणवत्ता डायफ्राम पीज़ोरेसिटिव प्रेशर सेंसर डिफ्यूज्ड सिलिकॉन सैनिटरी प्रेशर ट्रांसड्यूसर सेंसर फैक्टरी

डायफ्राम पीज़ोरेसिटिव प्रेशर सेंसर डिफ्यूज्ड सिलिकॉन सैनिटरी प्रेशर ट्रांसड्यूसर सेंसर

Certification: RoHS

Minimum Order Quantity: 5

Price: 36

4 20ma दबाव ट्रांसड्यूसर

Product Details

प्रतिरूप संख्या।:	एचटी-आईक्यू	के लिए:	विसरित सिलिकॉन दबाव ट्रांसमीटर
आउटपुट सिग्नल प्रकार:	एनालॉग प्रकार	उत्पादन प्रक्रिया:	एकीकरण
सामग्री:	स्टेनलेस स्टील	धागा प्रकार:	नहीं
तारों का प्रकार:	चार तार	मापने का माध्यम:	गैस और तरल
आईपी रेटिंग:	आईपी65	स्वनिर्धारित:	स्वनिर्धारित
शक्ति:	1.5mA/10VDC	उत्पादन:	एमवी सिग्नल
संबंध:	50.4 दबाना	तापमान मुआवजा:	0-70
परिवहन पैकेज:	दफ़्ती	विनिर्देश:	50.4 मिमी
ट्रेडमार्क:	हेन्गटोंग	मूल:	चीन
एचएस कोड:	9026209090	उत्पादन क्षमता:	50000 पीसीएस / वर्ष
प्रमुखता देना	डायफ्राम पिज़ोरेसिस्टिव प्रेशर सेंसर , विसरित सिलिकॉन दबाव ट्रांसड्यूसर , सैनिटरी दबाव ट्रांसमीटर सेंसर

Product Description

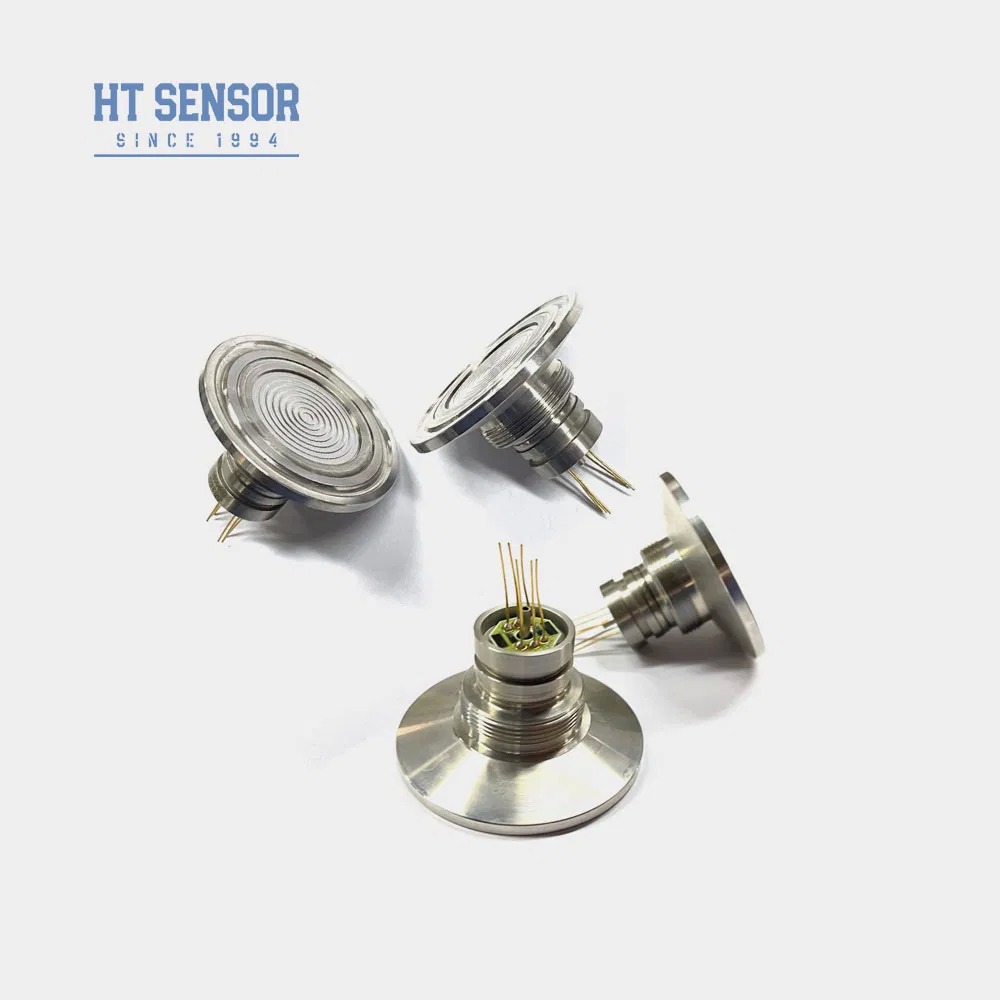

डायफ्राम पीज़ोरेसिटिव प्रेशर सेंसर डिफ्यूज्ड सिलिकॉन सैनिटरी प्रेशर ट्रांसड्यूसर सेंसर 0

डायफ्राम पीज़ोरेसिस्टिव प्रेशर सेंसर डिफ्यूज्ड सिलिकॉन सैनिटरी प्रेशर ट्रांसड्यूसर

HT-IQ सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर

परिचय:
HT-IQ एक फ्लश डायफ्राम प्रेशर सेंसर है जिसमें अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन चिप है। दबाव एक स्टेनलेस स्टील के माध्यम से संवेदनशील चिप तक प्रेषित होता हैडायफ्राम और सीलबंद सिलिकॉन तेल। संवेदनशील चिप सीधे मापा माध्यम के संपर्क में नहीं आता है। इस उत्पाद में एक सपाट डायफ्राम संरचना है, जो इसेसाफ़ करने में आसान और अत्यधिक विश्वसनीय बनाता है। यह खाद्य और स्वच्छता जैसे उद्योगों में अनुप्रयोगों के लिए उपयुक्त है।

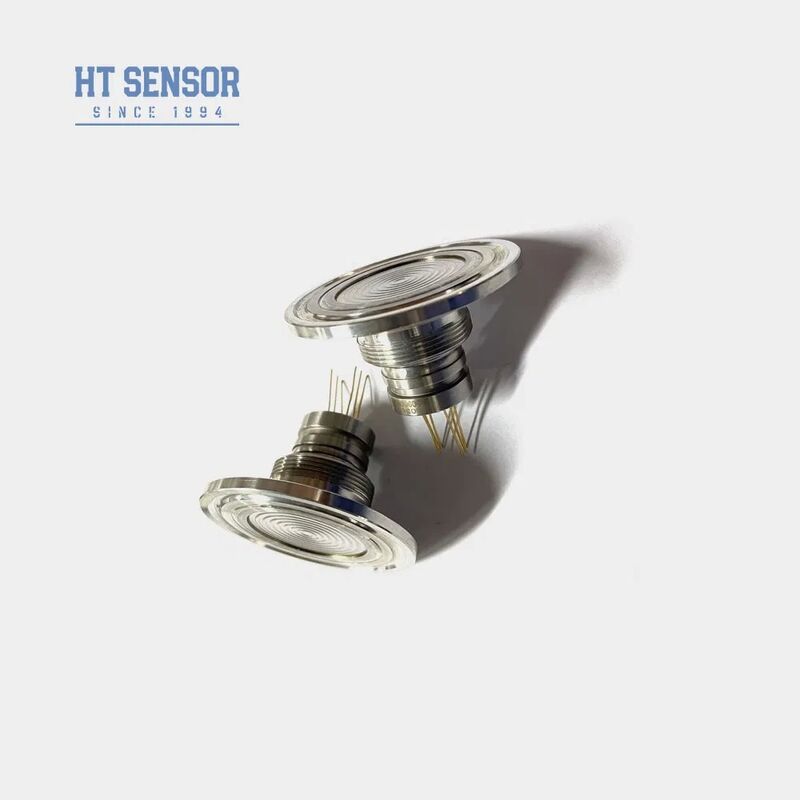

डायफ्राम पीज़ोरेसिटिव प्रेशर सेंसर डिफ्यूज्ड सिलिकॉन सैनिटरी प्रेशर ट्रांसड्यूसर सेंसर 1

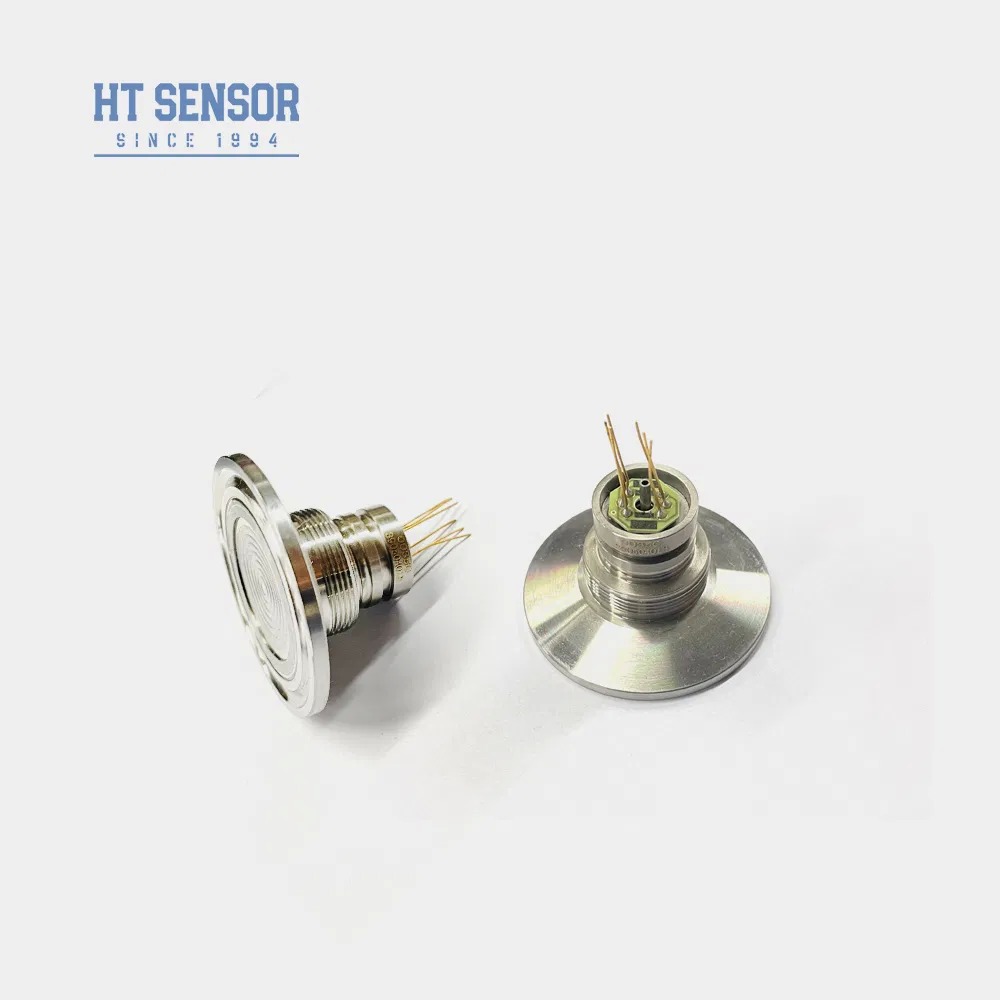

डायफ्राम पीज़ोरेसिटिव प्रेशर सेंसर डिफ्यूज्ड सिलिकॉन सैनिटरी प्रेशर ट्रांसड्यूसर सेंसर 2

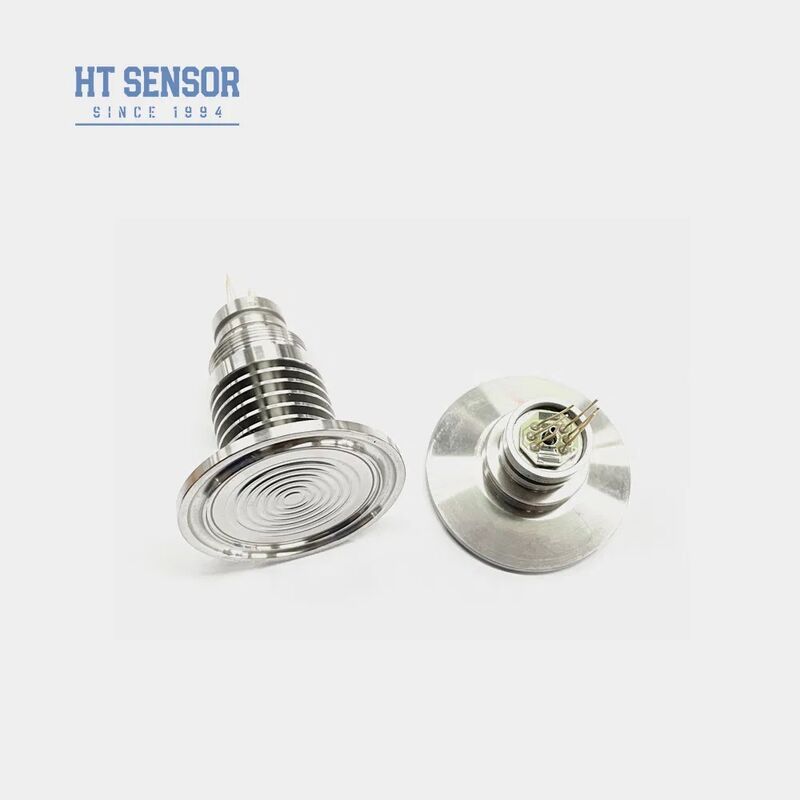

डायफ्राम पीज़ोरेसिटिव प्रेशर सेंसर डिफ्यूज्ड सिलिकॉन सैनिटरी प्रेशर ट्रांसड्यूसर सेंसर 3

उत्पाद सुविधाएँ:

उन्नत तकनीक और 316L स्टेनलेस स्टील हाउसिंग का उपयोग करना, साथ हीडायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
तापमान क्षतिपूर्ति और शून्य-बिंदु के लिए मोटी-फिल्म सर्किट का उपयोग करना सुधार
उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
फ्लश डायफ्राम संरचना, जो इसे साफ करना आसान बनाती है

अनुप्रयोग:

316L के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
खाद्य और पेय उद्योग
औद्योगिक प्रक्रिया नियंत्रण
फार्मास्युटिकल उद्योग

विद्युत प्रदर्शन:

बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
इनपुट प्रतिबाधा : 2.5KΩ~6KΩ
आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
विद्युत कनेक्शन: गोल्ड-प्लेटेड कोवर पिन या 100 मिमी उच्च तापमान वाले तार।

प्रदर्शन पैरामीटर:
मापन रेंज		गेज(G)	35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
		पूर्ण(A)	100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
		सीलबंद(S)	3500KPaS
		Typ		अधिकतम	यूनिट
गैर-रैखिकता		±0.15		±0.3	%F.S
दोहराव		0.05		0.1	%F.S
हिस्टैरिसीस		0.05		0.1	%F.S
शून्य ऑफसेट आउटपुट		0±1		0±2	mV
पूर्ण स्केल आउटपुट	≤20KPa	50±10		50±30	mV
	≥35kPa	100±10		100±30	mV
शून्य ऑफसेट तापमान। बहाव	≤20KPa	±1		±2	%F.S
	≥35kPa	±0.5		±1	%F.S
पूर्ण स्केल तापमान। बहाव	≤20KPa	±1		±2	%F.S
	≥35kPa	±0.5		±1	%F.S
क्षतिपूर्ति तापमान	≤20KPa	0~50			ºC
	≥35kPa	0~70			ºC
ऑपरेटिंग तापमान		-20~80			ºC
भंडारण तापमान		-40~125			ºC
अनुमेय अधिभार		पूर्ण पैमाने का 3 गुना या 120MPa के बीच छोटा मान लें
फटने का दबाव		5X पूर्ण पैमाने
दीर्घकालिक स्थिरता		0.2 %			F.S/वर्ष
डायफ्राम सामग्री		316L
इन्सुलेशन प्रतिरोध		≥200MΩ 100VDC
कंपन		10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं
शॉक		100g,11ms
प्रतिक्रिया समय		≤1ms
ओ-रिंग सील		नाइट्राइल रबर या फ्लोरो रबर
भरने का माध्यम		सिलिकॉन तेल
वज़न		~150g
पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 1.5mA @25°C

रूपरेखा निर्माण
आयाम

विद्युत कनेक्शन और क्षतिपूर्ति

डायफ्राम पीज़ोरेसिटिव प्रेशर सेंसर डिफ्यूज्ड सिलिकॉन सैनिटरी प्रेशर ट्रांसड्यूसर सेंसर 5

चयन उदाहरण

डायफ्राम पीज़ोरेसिटिव प्रेशर सेंसर डिफ्यूज्ड सिलिकॉन सैनिटरी प्रेशर ट्रांसड्यूसर सेंसर 6

आदेश देने के सुझाव

1. आवश्यक वायु-तंगी प्राप्त करने के लिए असेंबली के दौरान कोर आकार और ट्रांसमीटर हाउसिंग के बीच फिट पर ध्यान दें

2. हाउसिंग की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या नुकसान से बचाने के लिए समान दबाव डालें।
3. यदि मापा गया माध्यम कोर डायफ्राम और हाउसिंग सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर देते समय विशेष निर्देश दिए जाने चाहिए।
4. डायफ्राम विरूपण या भेदन के कारण कोर को नुकसान से बचाने के लिए सेंसर डायफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक माध्यम के प्रवेश को रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।

प्रश्न और उत्तर

1.Q: आपके प्रेशर सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?

A: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।

2.Q: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?

A: हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को तैयार कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं

3.Q: आपकी उत्पादन क्षमता क्या है?

A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 प्रेशर सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह से सक्षम हैं। हालाँकि, सुचारू उत्पादन और डिलीवरी शेड्यूलिंग सुनिश्चित करने के लिए हमारी बिक्री टीम से अग्रिम रूप से संपर्क करना उचित है
.

4.Q: विशिष्ट डिलीवरी अवधि क्या है?

A: मानक मॉडलों के लिए 5~8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।

5.Q: उत्पादों की कीमत कैसे तय की जाती है? कोई छूट?

A: थोक ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण
.

6.Q: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?

A: हमारी वारंटी अवधि शिपमेंट के बाद 24 महीने है, और हमारी बिक्री के बाद 24 घंटों में आपके सवालों का जवाब देगी, पीसी नेटवर्क द्वारा रिमोट निर्देश हमेशा उपलब्ध है।
