गुणवत्ता फ्लश डायफ्राम स्तर ट्रांसड्यूसर पीज़ोरेसिटिव सिलिकॉन सैनिटरी प्रेशर सेंसर फैक्टरी

फ्लश डायफ्राम स्तर ट्रांसड्यूसर पीज़ोरेसिटिव सिलिकॉन सैनिटरी प्रेशर सेंसर

प्रमाणन: RoHS

न्यूनतम आदेश मात्रा: 5

कीमत: 36

टैग

4 20ma दबाव ट्रांसड्यूसर

उत्पाद विवरण

प्रतिरूप संख्या।:	एचटी-आईक्यू	के लिए:	विसरित सिलिकॉन दबाव ट्रांसमीटर
आउटपुट सिग्नल प्रकार:	एनालॉग प्रकार	उत्पादन प्रक्रिया:	एकीकरण
सामग्री:	स्टेनलेस स्टील	धागा प्रकार:	नहीं
तारों का प्रकार:	चार तार	मापने का माध्यम:	गैस और तरल
आईपी रेटिंग:	आईपी65	स्वनिर्धारित:	स्वनिर्धारित
शक्ति:	1.5mA/10VDC	उत्पादन:	एमवी सिग्नल
संबंध:	50.4 दबाना	तापमान मुआवजा:	0-70
परिवहन पैकेज:	दफ़्ती	विनिर्देश:	50.4 मिमी
ट्रेडमार्क:	हेन्गटोंग	मूल:	चीन
एचएस कोड:	9026209090	उत्पादन क्षमता:	50000 पीसीएस / वर्ष
प्रमुखता देना	फ्लश डायाफ्राम दबाव सेंसर , पीज़ोरेसिटिव सिलिकॉन लेवल ट्रांसड्यूसर , सैनिटरी दबाव ट्रांसमीटर सेंसर

उत्पाद वर्णन

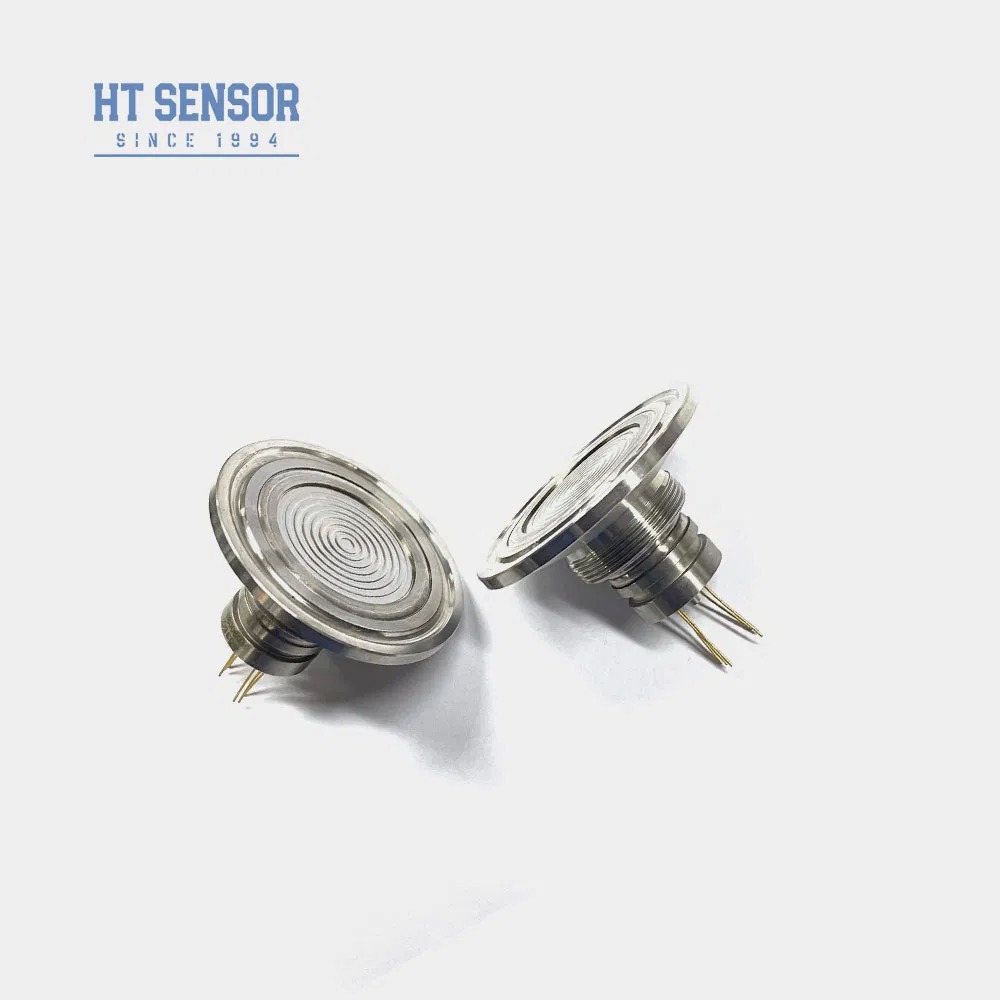

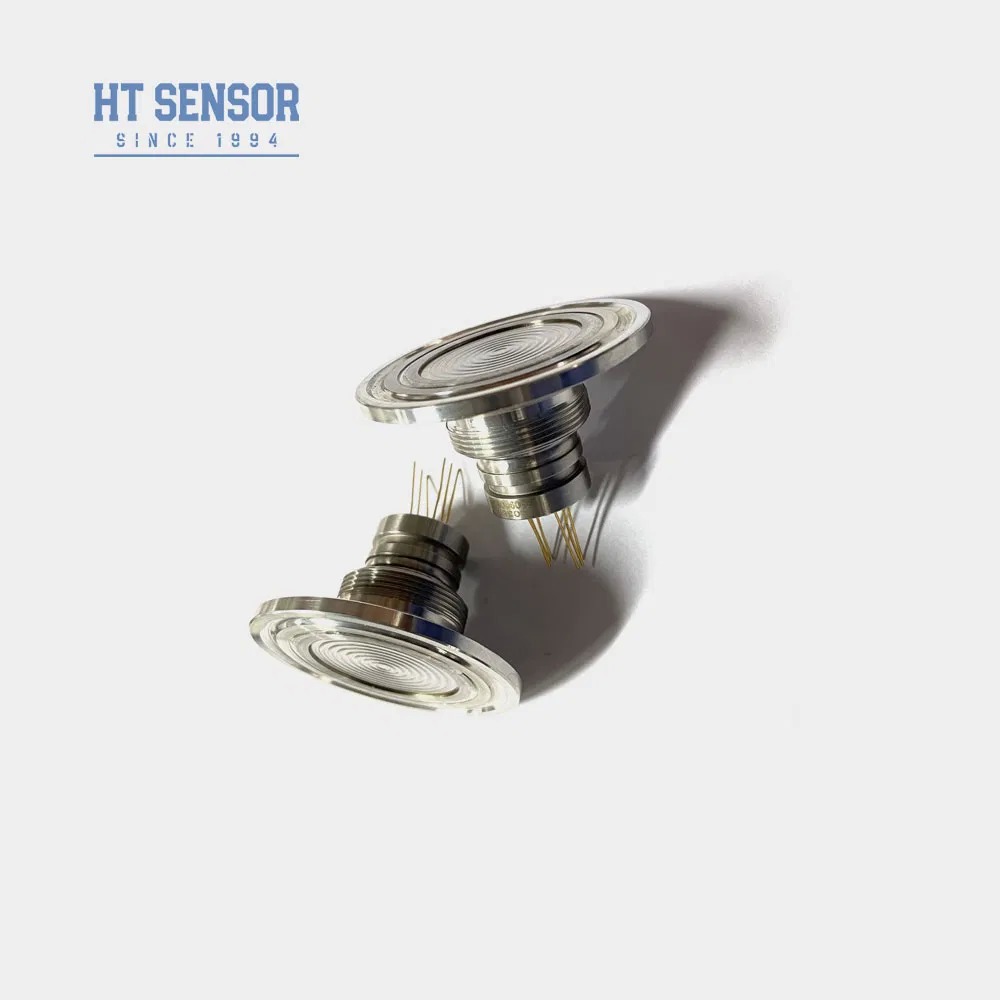

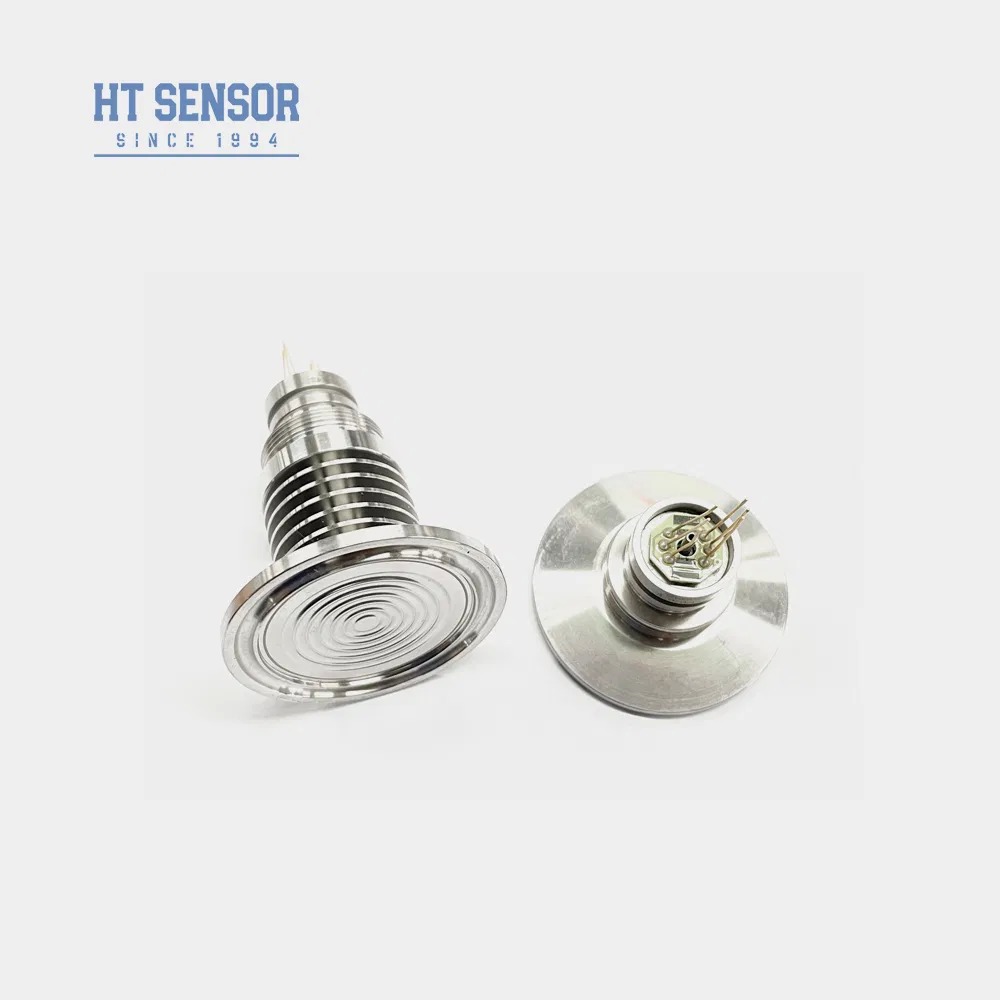

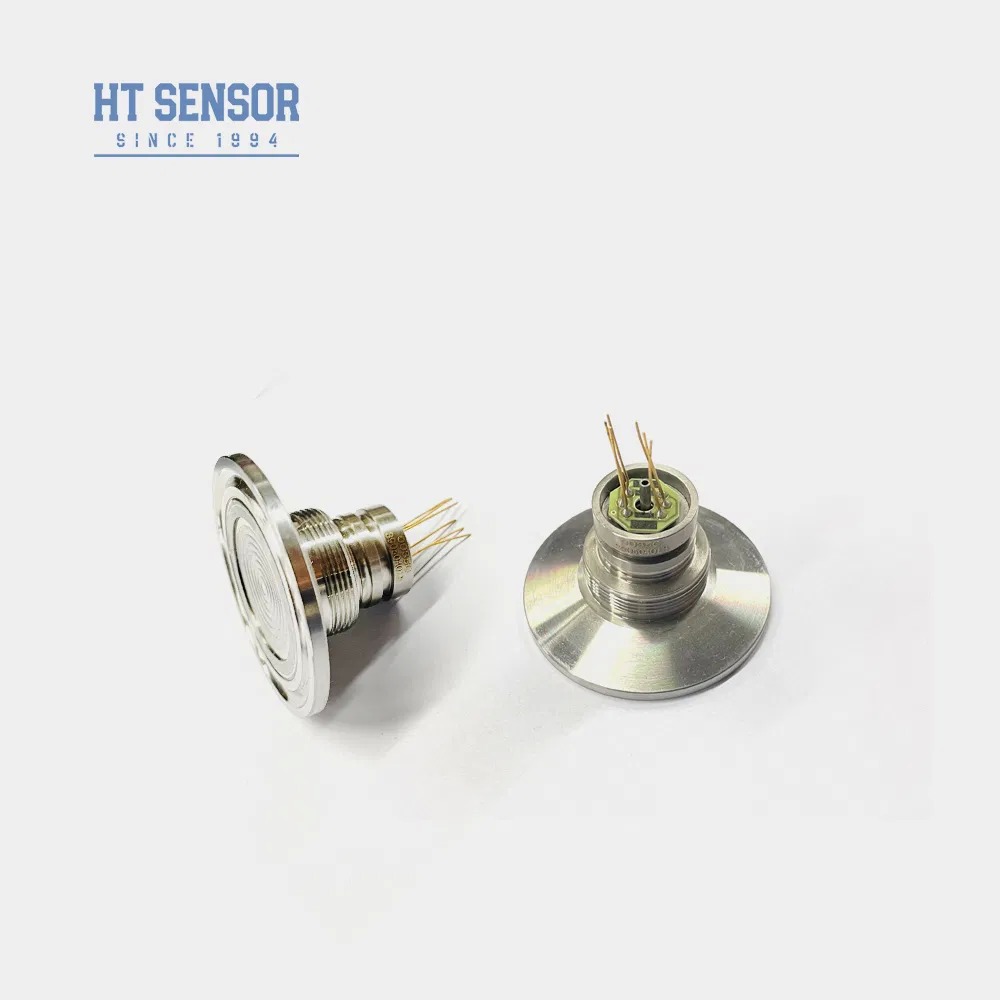

Flush Diaphragm Level Transducer Piezoresistive Silicon Sanitary Pressure Sensor

फ्लश डायाफ्राम पीजोरेसिस्टिव सिलिकॉन सैनिटरी प्रेशर सेंसर

HT-IQ सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर

परिचय: .
HT-IQ एक फ्लश डायाफ्राम प्रेशर सेंसर है जिसमें अत्यधिक स्थिर डिफ्यूज्ड सिलिकॉन चिप है। दबाव एक स्टेनलेस स्टील के माध्यम से संवेदनशील चिप तक प्रेषित होता हैडायाफ्राम और सीलबंद सिलिकॉन तेल। संवेदनशील चिप सीधे मापा माध्यम के संपर्क में नहीं आता है। इस उत्पाद में एक सपाट डायाफ्राम संरचना है, जो इसेसाफ़ करने में आसान और अत्यधिक विश्वसनीय बनाता है। यह खाद्य और स्वच्छता जैसे उद्योगों में अनुप्रयोगों के लिए उपयुक्त है।

उत्पाद सुविधाएँ:

उन्नत तकनीक और 316L स्टेनलेस स्टील हाउसिंग का उपयोग करना, साथ हीडायाफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
तापमान क्षतिपूर्ति और शून्य-बिंदु के लिए मोटी-फिल्म सर्किट का उपयोग करना .सुविधाजनक विश्वसनीयता, दोहराव और स्थिरता0.1
अनुप्रयोग
:

316L के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तइनपुट प्रतिबाधा : 2.5KΩ~6KΩ

खाद्य और पेय उद्योगऔद्योगिक प्रक्रिया नियंत्रण
फार्मास्युटिकल उद्योग
विद्युत प्रदर्शन
:

बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)इनपुट प्रतिबाधा : 2.5KΩ~6KΩ

आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
विद्युत कनेक्शन: गोल्ड-प्लेटेड कोवर पिन या 100 मिमी उच्च तापमान वाले तार।
प्रदर्शन पैरामीटर:
मापन रेंज

गेज(G)
35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa		पूर्ण(A)	100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
		सीलबंद(S)	3500KPaS
			Typ
.		यूनिट		गैर-रैखिकता
±0.1550±10		%F.S		दोहराव	≤20KPa
0.05 .		%F.S		शून्य ऑफसेट आउटपुट	≤20KPa
0.050.1		%F.S		शून्य ऑफसेट आउटपुट	≤20KPa
0±150±10		mV		पूर्ण स्केल आउटपुट	≤20KPa
≤20KPa50±10	ºC	mV		≥35kPa	≤20KPa
	ºC	mV		शून्य ऑफसेट तापमान। बदलाव	≤20KPa
±1	ºC	क्षतिपूर्ति तापमान।		≥35kPa	≤20KPa
	ºC	%F.S		क्षतिपूर्ति तापमान।	≤20KPa
±1	ºC	क्षतिपूर्ति तापमान।		≥35kPa	≤20KPa
	ºC	%F.S		क्षतिपूर्ति तापमान।	≤20KPa
0~50	ºC	≥35kPa			पूर्ण पैमाने का 3 गुना या 120MPa के बीच छोटा मान लें
	ºC	ऑपरेटिंग तापमान			पूर्ण पैमाने का 3 गुना या 120MPa के बीच छोटा मान लें
ºC		भंडारण तापमान			पूर्ण पैमाने का 3 गुना या 120MPa के बीच छोटा मान लें
ºC		अनुमेय अधिभार			पूर्ण पैमाने का 3 गुना या 120MPa के बीच छोटा मान लें
		फटने का दबाव			.
		दीर्घकालिक स्थिरता			.
		F.S/वर्ष .			316L
		इन्सुलेशन प्रतिरोध			.
		कंपन			.
		सदमे			.
		प्रतिक्रिया समय			.
		ओ-रिंग सील			.
		भरने का माध्यम			.
		वज़न			.
		पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 1.5mA @25°C			.
रूपरेखा निर्माण

विद्युत कनेक्शन और क्षतिपूर्ति

चयन उदाहरण

आदेश देने के सुझाव

1. आवश्यक वायुहीनता प्राप्त करने के लिए असेंबली के दौरान कोर आकार और ट्रांसमीटर हाउसिंग के बीच फिट पर ध्यान दें

2. हाउसिंग की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या नुकसान से बचाने के लिए समान दबाव डालें।
3. यदि मापा गया माध्यम कोर डायाफ्राम और हाउसिंग सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर देते समय विशेष निर्देश दिए जाने चाहिए।
4. डायाफ्राम विरूपण या भेदन के कारण कोर को नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या नुकीली वस्तुओं से दबाने से बचें।
5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक माध्यम के प्रवेश को रोकें।
6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।

.

1.Q: आपके प्रेशर सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?

A: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।

2.Q: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
A: थोक ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण

हम OEM और ODM सेवा प्रदान करते हैं .3.Q: आपकी उत्पादन क्षमता क्या है?
A: थोक ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण

हमारे विनिर्माण संयंत्र प्रति माह 30,000 तक प्रेशर सेंसर ट्रांसमीटर का उत्पादन कर सकते हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह से सक्षम हैं। हालाँकि, सुचारू उत्पादन और डिलीवरी शेड्यूलिंग सुनिश्चित करने के लिए हमारी बिक्री टीम से अग्रिम रूप से संपर्क करना उचित है .4.Q: विशिष्ट डिलीवरी अवधि क्या है?
A: हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारी बिक्री के बाद 24 घंटों में आपके सवालों का जवाब देगी, पीसी नेटवर्क द्वारा रिमोट निर्देश हमेशा उपलब्ध है।

5.Q: उत्पादों की कीमत कैसे तय की जाती है? कोई छूट?
A: थोक ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण

6.Q: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
A: हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारी बिक्री के बाद 24 घंटों में आपके सवालों का जवाब देगी, पीसी नेटवर्क द्वारा रिमोट निर्देश हमेशा उपलब्ध है।
