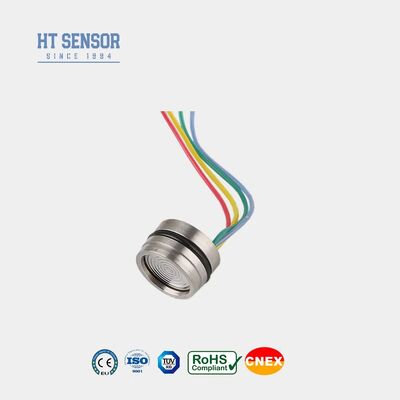

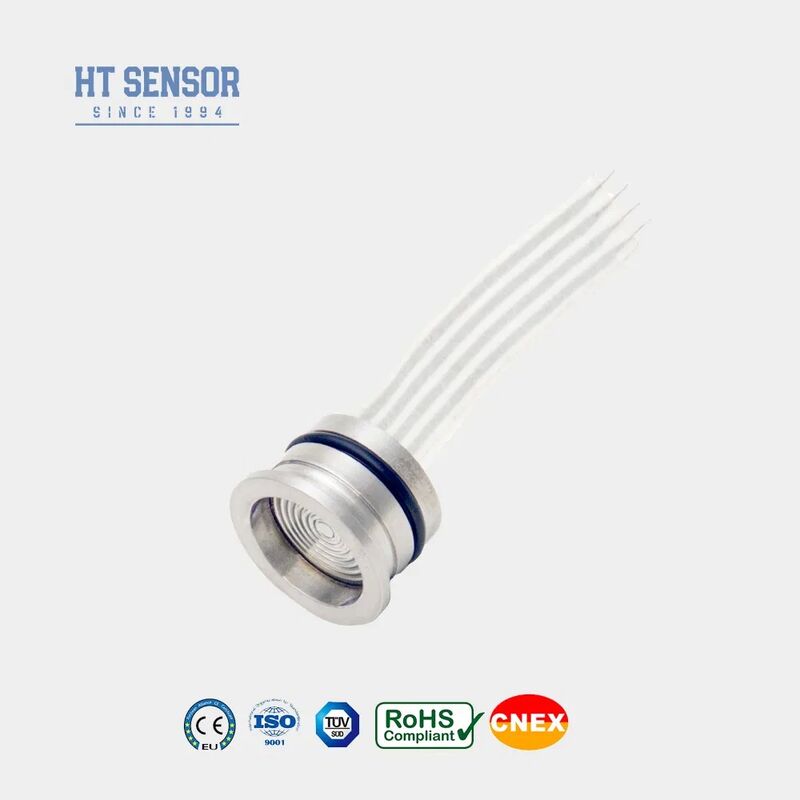

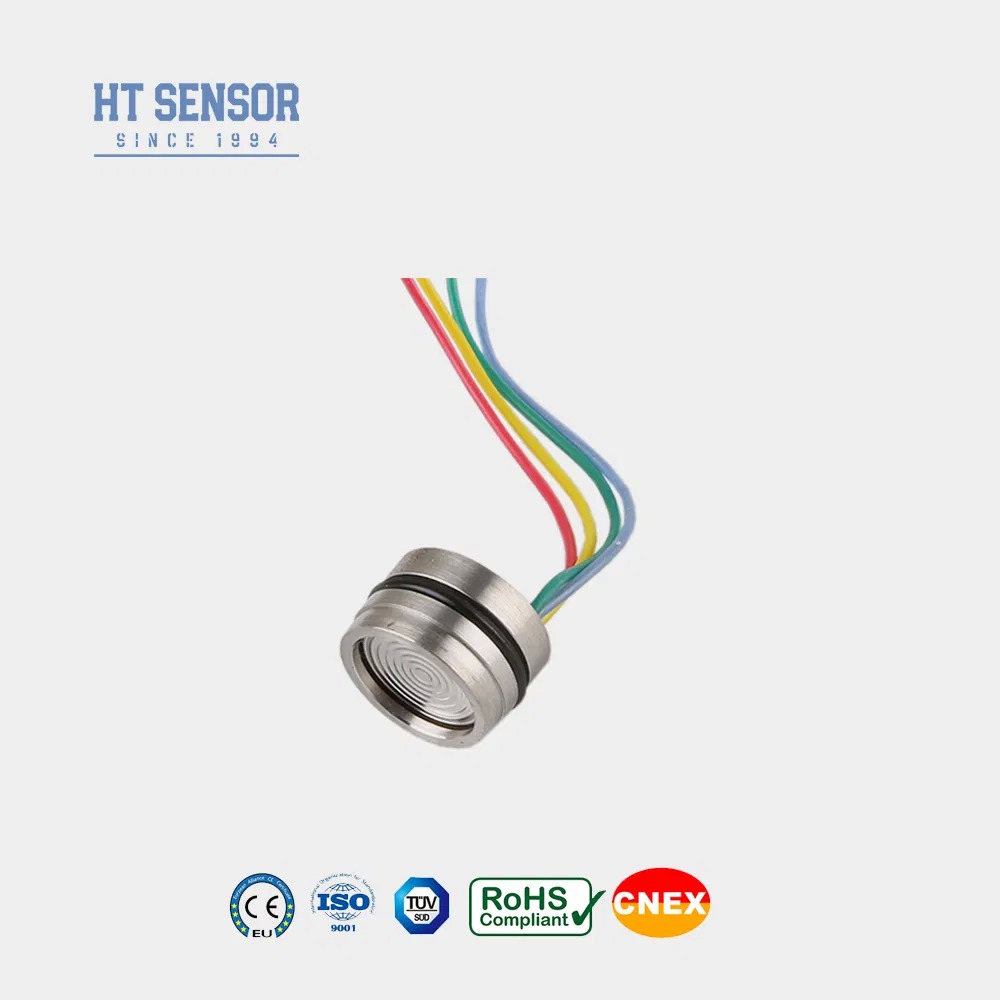

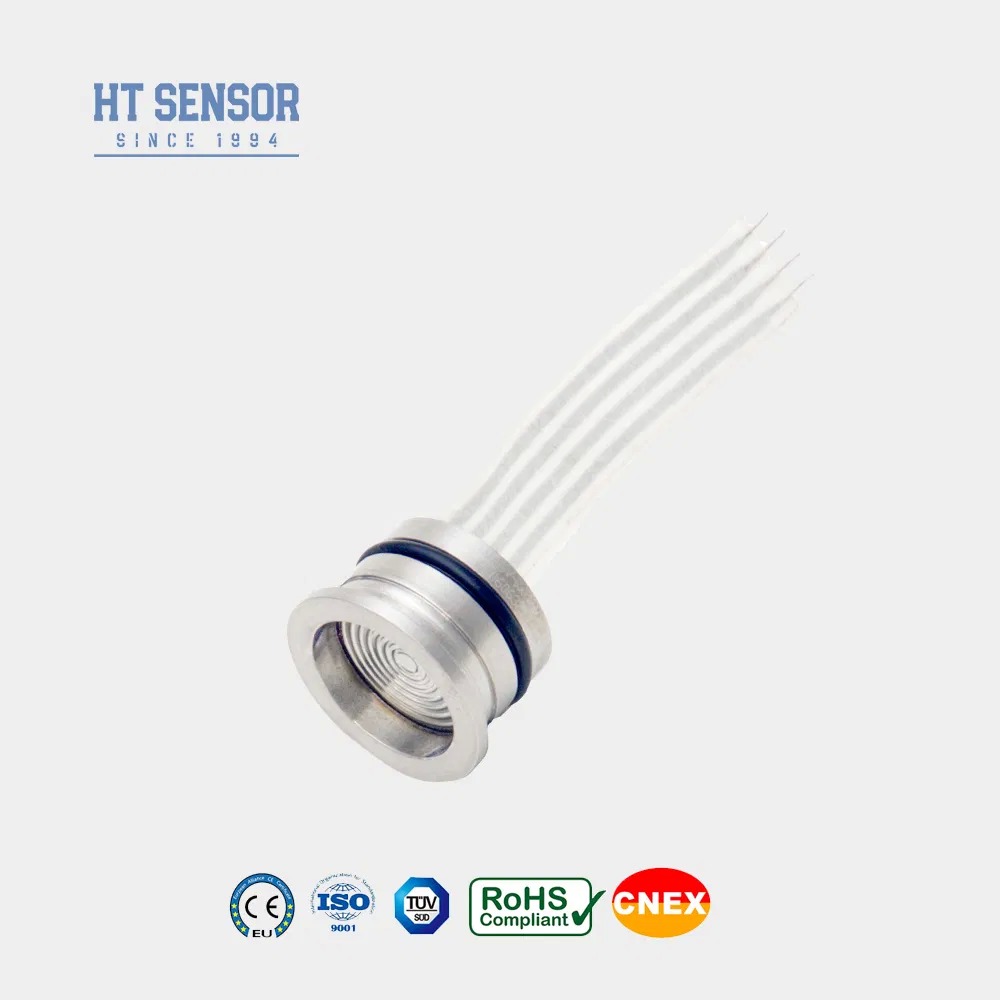

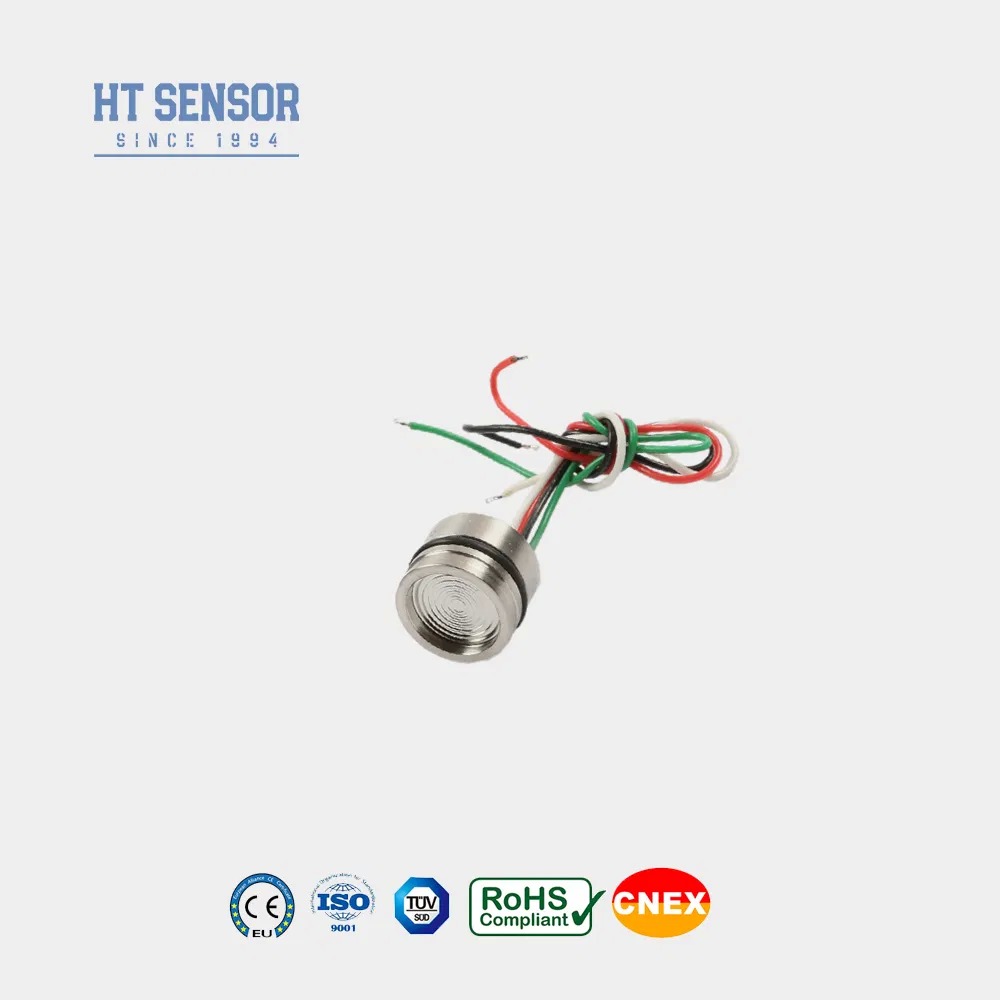

HT19V संपीड़ित हवा और गैस दबाव ट्रांसड्यूसर के लिए दबाव सेंसर
Product Details
| प्रतिरूप संख्या।: | HT19V | के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
|---|---|---|---|
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार | उत्पादन प्रक्रिया: | एकीकरण |
| सामग्री: | स्टेनलेस स्टील | धागा प्रकार: | नहीं |
| तारों का प्रकार: | चार तार | मापने का माध्यम: | गैस और तरल |
| आईपी रेटिंग: | आईपी65 | स्वनिर्धारित: | स्वनिर्धारित |
| शक्ति: | 10 वीडीसी | उत्पादन: | 10एमवी/वी |
| डीआइए: | 19 मिमी | उच्च: | OEM |
| परिवहन पैकेज: | दफ़्ती | विनिर्देश: | स्वनिर्धारित |
| ट्रेडमार्क: | एचटी सेंसर | मूल: | चीन |
| एचएस कोड: | 9026209090 | उत्पादन क्षमता: | 50000 पीसीएस / वर्ष |
| प्रमुखता देना |
HT19V संपीड़ित वायु दबाव सेंसर,गारंटी के साथ गैस दबाव ट्रांसड्यूसर,औद्योगिक दबाव ट्रांसमीटर सेंसर |
||
Product Description
परिचय:
HT19V एक सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर है जिसके कोर में उच्च स्थिरता है।विसारित सिलिकॉन तत्व। मापा माध्यम का अंतर दबाव हैएक 316L अलगाव अलगाव के माध्यम से सिलिकॉन डायफ्राम के लिए प्रेषित औरसील सिलिकॉन तेल. यह मापने के लिए फैल सिलिकॉन के piezoresistive प्रभाव का उपयोग करता हैतरल पदार्थों और गैसों के दबाव। HT26V दबाव सेंसर एकदबाव सीलिंग के लिए ओ-रिंग, इसे स्थापित करना आसान बनाता है।
उत्पाद की विशेषताएं:
- निरंतर वोल्टेज आपूर्ति और आउटपुट मानक संकेत
- उच्च विश्वसनीयता और उत्कृष्ट स्थिरता
- द ऊंचाई 7 मिमी है, विभिन्न संरचनाओं अनुकूलित किया जा सकता है
- पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू.
- समुद्री और विमानन उद्योगों में प्रयोग किया जाता है
- हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
- प्रक्रिया नियंत्रण अनुप्रयोगों में प्रयुक्त
- बिजली की आपूर्तिः 10 वीडीसी
- इनपुट प्रतिबाधा:4KΩ~20KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनः100 मिमी का उच्च तापमान वाला तार,रिबन केबल और पिन कनेक्टर
| प्रदर्शन पैरामीटरः | |||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ± 15 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~25 ग्राम | ||||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V का निरंतर वोल्टेज और 25oC का परिवेश तापमान | |||||
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| आदेश देने की युक्तियाँ |
आवश्यक वायुरोधकता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
