| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE, RoHS |
| मॉडल संख्या: | बीपी155 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 15 |
| प्रतिरूप संख्या।: | बीपी155 | मापक माध्यम: | गैस और तरल |
|---|---|---|---|
| सटीकता ग्रेड: | 0.25% | दबाव सीमा: | 0kpa~10kpa...10MPa |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | दीर्घकालिक स्थिरता: | 0.2% एफ.एस./वर्ष |
| डायाफ्राम सामग्री: | 316L | परिचालन तापमान: | -20 ~ C ~ 80ºC |
| भंडारण तापमान: | -40ºC ~ 120ºC | उत्पादन में संकेत: | 4 ~ 20ma |
| वोल्टेज आपूर्ति: | 12~30वीडीसी | इन्सुलेशन प्रतिरोध: | 200 मीटर 100VDC |
| प्रमुखता देना: | 4-20mA pressure sensor with 0.25% accuracy,IP65 stainless steel pressure sensor,G1/4 industrial pressure sensor |
||

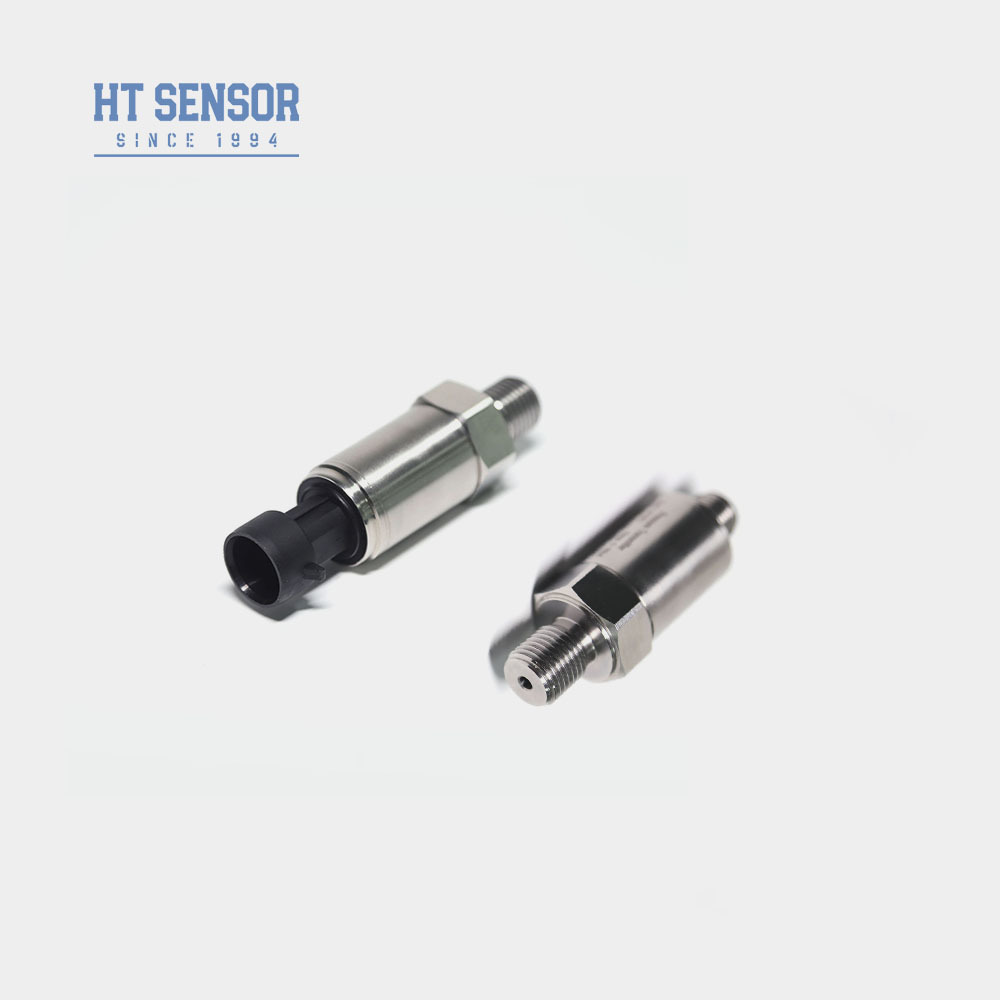

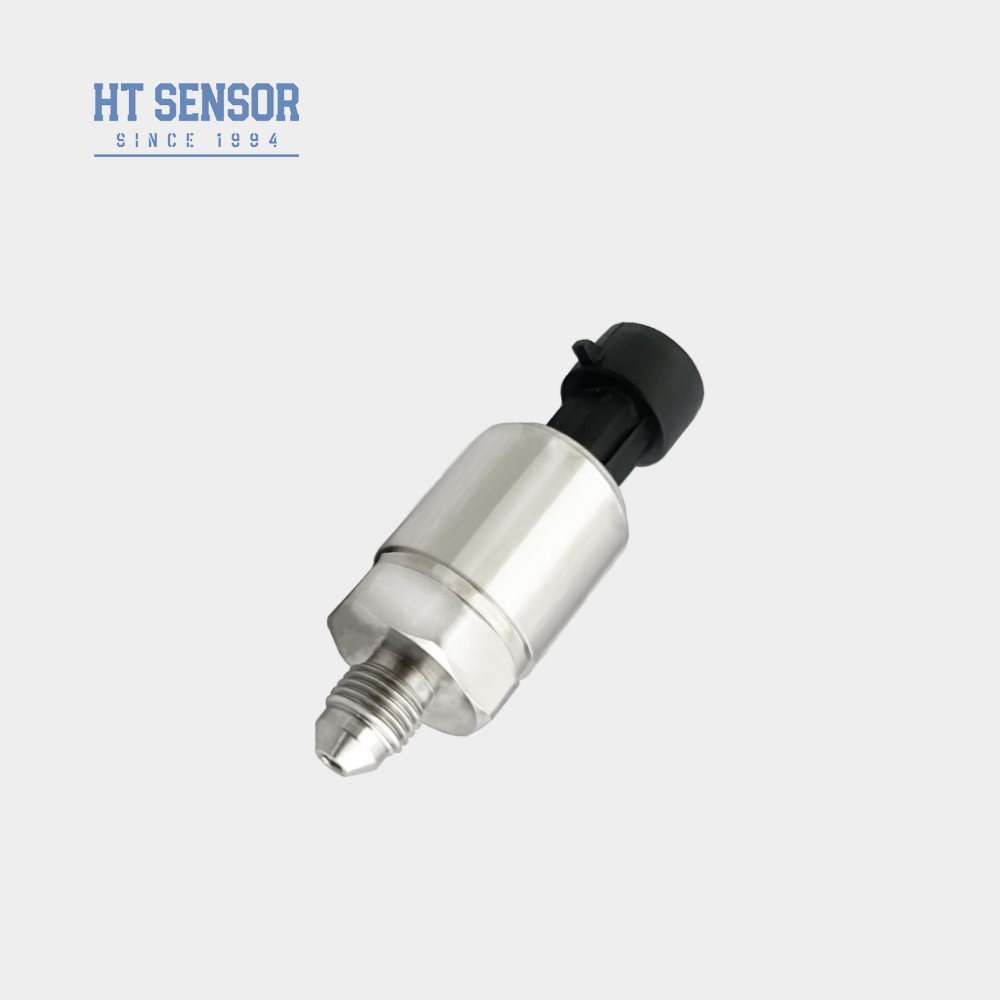

BP155 दबाव ट्रांसमीटर एक लागत प्रभावी समाधान है जो विशेष रूप से हवा कंप्रेसर और शीतलन प्रणालियों के लिए बनाया गया है।यह घर में विकसित एक उच्च प्रदर्शन ट्रांसमीटर सर्किट को एकीकृत करता हैएक कॉम्पैक्ट फॉर्म फैक्टर के साथ, ट्रांसमीटर नमी के लिए मजबूत प्रतिरोध और विद्युत चुम्बकीय हस्तक्षेप के लिए बेहतर प्रतिरक्षा प्रदान करता है।प्रत्येक घटक और तैयार उत्पाद स्थिर और विश्वसनीय संचालन की गारंटी के लिए सख्त परीक्षण और उम्र बढ़ने चयन प्रक्रियाओं से गुजरता है.
व्यापक माप सीमा: यह उपकरण एक व्यापक दबाव माप सीमा प्रदान करता है और एक टिकाऊ स्टेनलेस स्टील संरचना के साथ बनाया गया है,विभिन्न अनुप्रयोग आवश्यकताओं को समायोजित करने के लिए विभिन्न दबाव इंटरफ़ेस विकल्पों का समर्थन करना.
कॉम्पैक्ट और हल्के डिजाइन: इसका छोटा आकार और कम वजन सीमित स्थान के वातावरण में भी सरल और लचीली स्थापना की अनुमति देता है।
समायोज्य शून्य और स्पैन सेटिंग: उपयोगकर्ता विशिष्ट आवश्यकताओं के अनुसार शून्य बिंदु और पूर्ण पैमाने पर सेटिंग्स दोनों को आसानी से कैलिब्रेट कर सकते हैं, जिससे अनुकूलित और सटीक संचालन संभव हो जाता है।
उच्च परिशुद्धता और पूर्ण धातु निर्माण: पूरी तरह से स्टेनलेस स्टील के निर्माण के साथ, उत्पाद उत्कृष्ट स्थायित्व और संक्षारण प्रतिरोध के साथ माप में उच्च सटीकता सुनिश्चित करता है।
| माप सीमा | 0kPa ~ 10kPa...5MPa |
|---|---|
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5 वीडीसी |
1सामग्री संगतता
यह सुनिश्चित करें कि सभी गीले भाग मापे जा रहे माध्यम के साथ संगत हों।
2. विस्फोट-सबूत मॉडल
नोटः विस्फोट-प्रूफ संस्करण डिजिटल डिस्प्ले हेड से लैस नहीं हैं।
3. मॉडल बिजली की आपूर्ति प्रदर्शित करें
एलसीडी या एलईडी डिस्प्ले वाले इकाइयों के लिए ≥20 वी डीसी बिजली की आपूर्ति की आवश्यकता होती है।
4. ओवरप्रोटेक्शन और ग्राउंडिंग
उपयुक्त बिजली सुरक्षा उपकरण स्थापित करें और विश्वसनीय प्रणाली ग्राउंडिंग सुनिश्चित करें।
5. कम तापमान सीलिंग
-20°C से नीचे के ऑपरेटिंग तापमान के लिए, कृपया ईपीडीएम ओ-रिंग सील निर्दिष्ट करें।
6मानक केबल की लंबाई
डिफ़ॉल्ट केबल की लंबाई 0 मीटर (केबल शामिल नहीं) या 1.5 मीटर है।
7विशेष परिचालन स्थितियां
कृपया आदेश देने के समय बताएं कि क्या उपकरण को मजबूत कंपन, विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) या अन्य असाधारण परिस्थितियों के अधीन किया जाएगा।
