| उत्पत्ति के प्लेस: | सीएन |
|---|---|
| ब्रांड नाम: | HT |
| प्रमाणन: | CE, RoHS |
| मॉडल संख्या: | बीपी155 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 15 |
| प्रतिरूप संख्या।: | बीपी155 | मापक माध्यम: | गैस |
|---|---|---|---|
| सटीकता ग्रेड: | 0.25% | दबाव सीमा: | 0kpa~10kpa...5MPa |
| आईपी रेटिंग: | IP65 | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| आवास सामग्री: | 316L | दीर्घकालिक स्थिरता: | 0.1%एफएस/वर्ष |
| डायाफ्राम सामग्री: | 316L | परिचालन तापमान: | -20 ~ C ~ 80ºC |
| भंडारण तापमान: | -40ºC ~ 120ºC | उत्पादन में संकेत: | 4 ~ 20ma |
| वोल्टेज आपूर्ति: | 12~30वीडीसी | आवृत्ति प्रतिक्रिया: | 2.4 किलोहर्ट्ज़ |
| इन्सुलेशन प्रतिरोध: | 100 मीटर 100VDC | ||
| प्रमुखता देना: | 0.25% सटीकता के साथ 4-20mA दबाव सेंसर,IP65 स्टेनलेस स्टील दबाव सेंसर,316L औद्योगिक दबाव सेंसर |
||

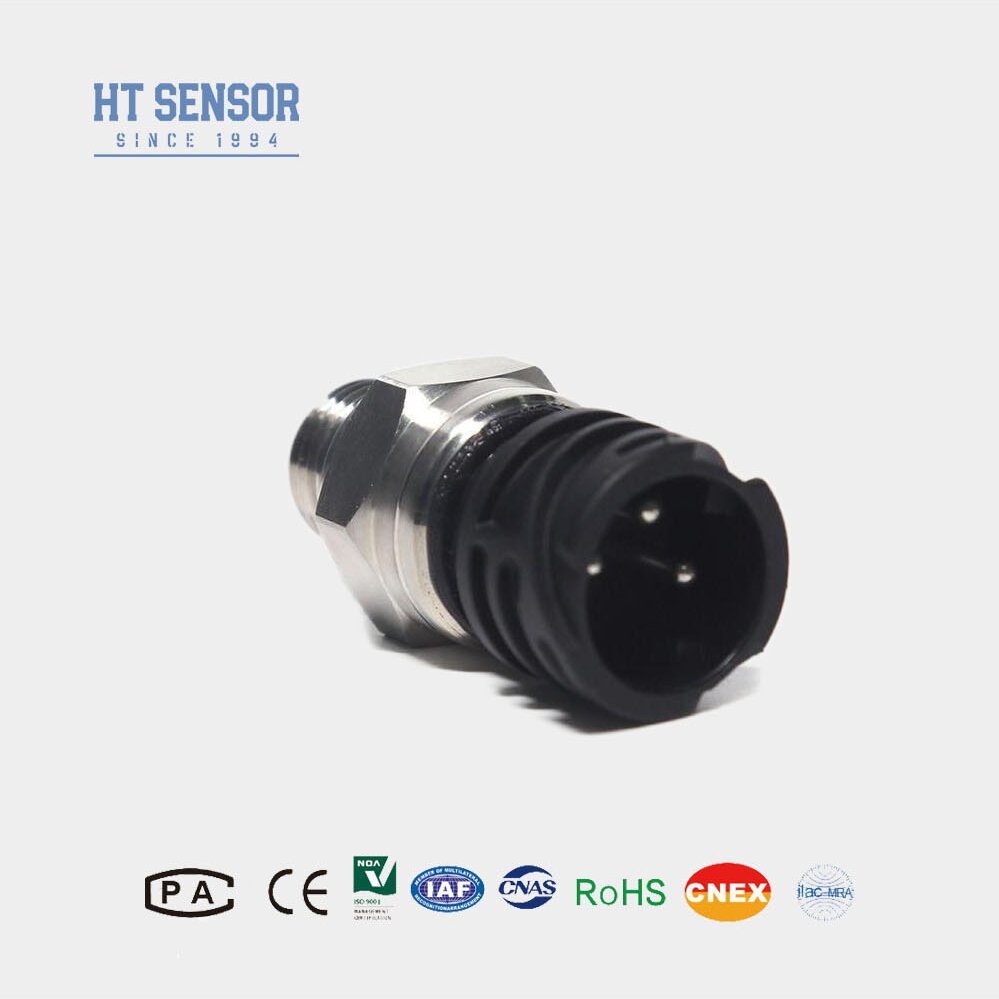

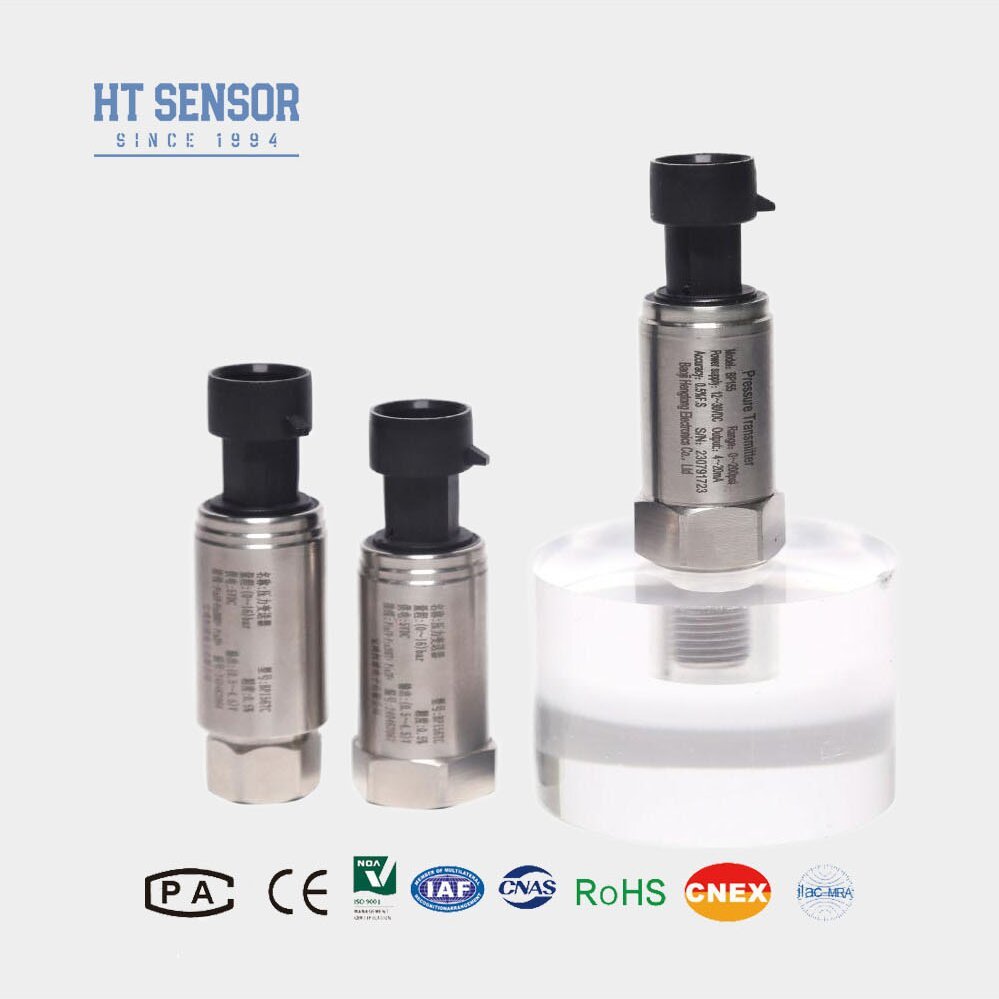

BP155 प्रेशर ट्रांसमीटर एक लागत प्रभावी समाधान है जो विशेष रूप से एयर कंप्रेशर्स और प्रशीतन उपकरणों के लिए डिज़ाइन किया गया है। नवीनतम तकनीक को शामिल करते हुए, इसमें घर में विकसित एक उच्च-प्रदर्शन ट्रांसमीटर सर्किट की सुविधा है। यह कॉम्पैक्ट ट्रांसमीटर मजबूत नमी प्रतिरोध और उत्कृष्ट एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप क्षमता प्रदान करता है। घटकों और तैयार माल के लिए कठोर परीक्षण और उम्र बढ़ने की प्रक्रिया स्थिर, विश्वसनीय प्रदर्शन सुनिश्चित करती है।
| माप श्रेणी | 0kpa ~ 10kpa… 5MPA |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अधिभार | रेटेड रेंज के 1.5 बार |
| सटीकता @ 25ºC | ± 0.25% (विशिष्ट)% 0.5% (अधिकतम) |
| पुनरावृत्ति और हिस्टैरिसीस | 0.02%एफएस (टाइप।) 0.05%एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.1%एफएस/वर्ष (टाइप।) ± 0.2%एफएस/वर्ष (अधिकतम।) |
| शून्य बिंदु तापमान बहाव | ± 0.02%fs/ºC (± 100kPa) ± 0.01%fs/ºC (> 100kpa) |
| पूर्ण पैमाने पर तापमान बहाव | ± 0.02%fs/ºC (± 100kPa) ± 0.01%fs/ºC (> 100kpa) |
| आवृत्ति प्रतिक्रिया | 2.4kHz |
| मुआवजा तापमान | 0-70) C (≤10MPA, अनुकूलन योग्य) |
| परिचालन तापमान | -20 ~ C ~ 80ºC |
| भंडारण तापमान | -40ºC ~ 120ºC |
| कंपन | 10g, 55Hz ~ 2kHz |
| आवास सामग्री | 304,316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100 मीटर 100VDC |
| संरक्षण रेटिंग | IP65 |
| O-रिंग सील | फ्लोरो रबर |
| उत्पादन में संकेत | वोल्टेज आपूर्ति | उत्पादन का प्रकार |
|---|---|---|
| 4 ~ 20ma | 12 ~ 30VDC | 2/3/4 तार |
| 0 ~ 10/20ma | 3 तार | |
| 0/1 ~ 5v 0/1 ~ 10v 0.5 ~ 4.5V |
5VDC |
| आदेश मार्गदर्शिका | |||||||||
| BP15X | प्रेशर ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | M12*1 कोनेटर | ||||||
| 7 | मिनी दीन कनेक्टर | 8 | हिर्शमैन कनेक्टर | ||||||
| माप श्रेणी | 0kpa ～ 10kpa… 10MPA | ||||||||
|
(0-X) KPA या mpa |
X: वास्तविक मापने की सीमा को इंगित करता है | ||||||||
| कोड | बिजली की आपूर्ति | ||||||||
| डी 1 | 24VDC | ||||||||
| डी 2 | 5VDC | ||||||||
| डी 3 | अन्य | ||||||||
| कोड | उत्पादन में संकेत | ||||||||
| एस 1 | 4 ～ 20MADC | एस 5 | 0 ～ 20MADC | ||||||
| एस 2 | 1 ～ 5VDC | एस 6 | 0 ～ 10VDC | ||||||
| एस 3 | 0 ～ 5VDC | एस 7 | 0.5 ～ 4.5VDC | ||||||
| एस 4 | 0 ～ 10MADC | ||||||||
| कोड | दबाव संबंध | ||||||||
| J1 | जी 1/4 | ||||||||
| J2 | जी 1/8 | ||||||||
| जे 3 | 1/4 एनपीटी | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | अनुमान दबाब | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
