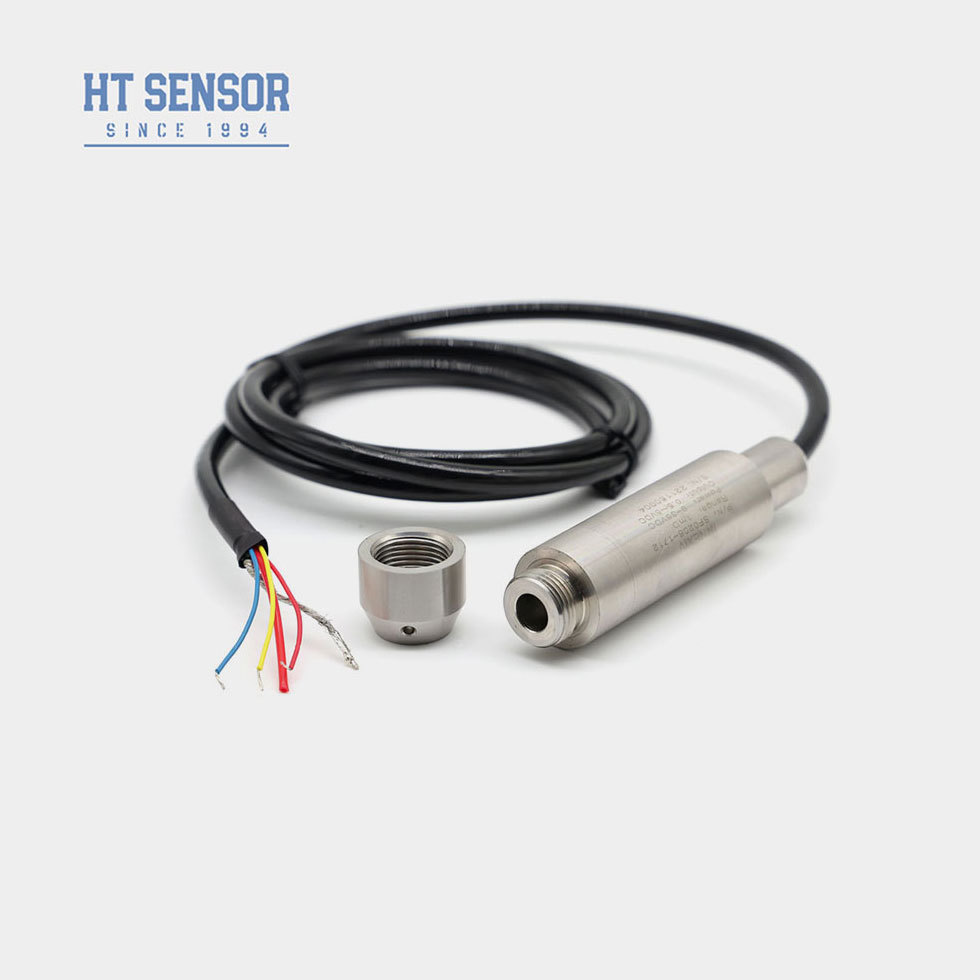

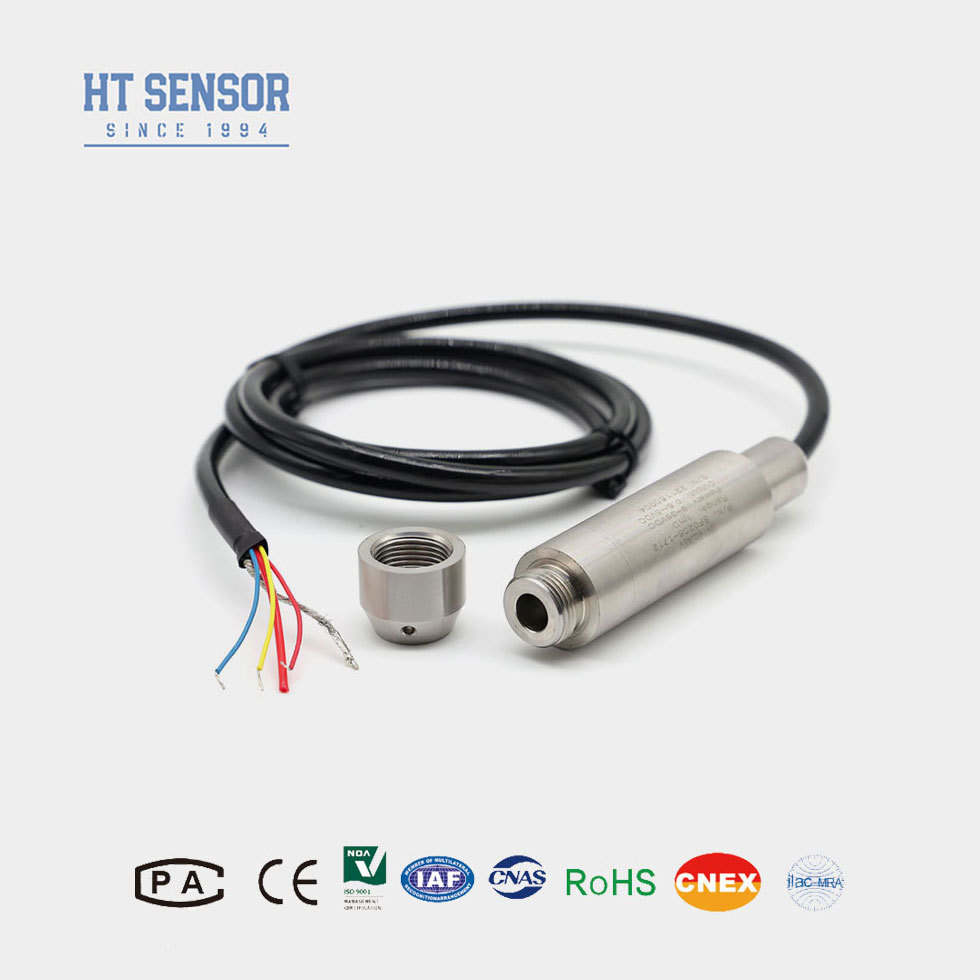

सटीक स्तर मापन के लिए HT सीरीज पीजोरेसिस्टिव आइसोलेशन ऑयल-फिल्ड कोर के साथ पनडुब्बी जल स्तर ट्रांसमीटर
Product Details
| दबाव सीमा: | 0-1m-400 Mh2o | सटीकता ग्रेड: | 0.25%,0.5% |
|---|---|---|---|
| आईपी रेटिंग: | IP68 | शुद्ध वजन: | 0.3 किग्रा |
| डायाफ्राम सामग्री: | 316L स्टेनलेस स्टील | आवास सामग्री: | 304एस.एस |
| उत्पादन में संकेत: | 4-20ma | बिजली की आपूर्ति: | 24VDC |
| माप श्रेणी: | 0 ~ 10 मीटर… 400 मीटर | अधिभार क्षमता: | ≤ 2x रेटेड रेंज |
| repeatability: | ± 0.03% (टाइप।) ± 0.05% एफएस (अधिकतम।) | परिचालन तापमान: | -20~80ºC |
| भंडारण तापमान: | -30 ~ 100 thec | इन्सुलेशन प्रतिरोध: | > = 100m@@100vdc |
| विस्फोट प्रूफ रेटिंग: | ExiaIICT6 | ||
| प्रमुखता देना |
IP68 water level transmitter,400mH2O water level sensor,4-20mA output level transmitter |
||
Product Description
- पूर्ण स्टेनलेस स्टील आवास, विभिन्न परीक्षण वातावरण के लिए उपयुक्त
- आसान स्थापना के लिए विसर्जन प्रकार की जांच माप
- विभिन्न आउटपुट सिग्नल विकल्प
- विस्फोट प्रतिरोधी चिह्नः ExiaIICT6
- उच्च सुरक्षा दरः IP68
- पीई या पीयू केबल विकल्प
- 316LSS और गैर संक्षारक तरल पदार्थों के साथ संगत
- अपशिष्ट जल, औद्योगिक/नगरपालिका जल, टैंकों, कुओं, नदियों, समुद्र जल और झीलों में जल स्तर की निगरानी
- डीजल और ईंधन टैंकों में ईंधन के स्तर को मापना
| माप सीमा | 0~10 मीटर...400 मीटर |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤ 2X नामित सीमा |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC (0-1m. 0-2m); 0-70oC |
| परिचालन तापमान | -20 से 80oC |
| भंडारण तापमान | -30 से 100 डिग्री सेल्सियस |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 1Cr18Ni9Ti |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | >=100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP67, IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3 किलो (केबल के बिना) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V | 5 वीडीसी | |
| 0/1~10V | ||
| 0.5~4.5V | ||
| RS485 संचार प्रोटोकॉल |
- सुनिश्चित करें कि मापा हुआ माध्यम उत्पाद के घटकों के साथ संगत है
- मापा हुआ माध्यम का घनत्व निर्दिष्ट करें
- मजबूत विद्युत चुम्बकीय/आरएफ हस्तक्षेप वातावरण के लिए, विवरण प्रदान करें
- बिजली सुरक्षा उपकरण स्थापित करें और उचित ग्राउंडिंग सुनिश्चित करें
| कोड | विवरण |
|---|---|
| BH93420 | दबाव ट्रांसमीटर |
| मैं | माप सीमाः 0~10m...400m |
| डी1 | बिजली की आपूर्तिः 24 वीडीसी |
| डी2 | बिजली की आपूर्तिः 5 वीडीसी |
| डी3 | बिजली की आपूर्ति: अन्य |
| S1 | आउटपुट सिग्नलः 4~20mADC |
| S2 | आउटपुट सिग्नलः 1~5 वीडीसी |
| S3 | आउटपुट सिग्नलः 0~5 वीडीसी |
| S4 | आउटपुट सिग्नलः 0~10mADC |
| S5 | आउटपुट सिग्नलः 0~20mADC |
| S6 | आउटपुट सिग्नलः 0~10 वीडीसी |
| S7 | आउटपुट सिग्नलः 0.5 ~ 4.5 वीडीसी |
| S8 | आउटपुट सिग्नलः RS485 |
| जी | दबाव का प्रकारः गेज दबाव |
| ए | दबाव प्रकारः पूर्ण दबाव |
| S | दबाव प्रकारः सील संदर्भ दबाव |
| 01 | सामग्रीः 304 स्टेनलेस स्टील |
| 02 | सामग्रीः 316L स्टेनलेस स्टील |
| C1 | केबल सामग्रीः पीई |
| C2 | केबल सामग्रीः पीयू |
Product Highlights
BH93420I डुबकीदार तरल स्तर ट्रांसमीटर BH93420-I एक जल स्तर ट्रांसमीटर है जो अपने संकेत मापने के तत्व के रूप में HT श्रृंखला पिज़ोरेसिटिव अलगाव तेल से भरे कोर का उपयोग करता है।पूर्ण स्टेनलेस स्टील आवास और कॉम्पैक्ट एक टुकड़ा संरचना के साथ डिजाइन, सेंसर भाग उत्कृष्ट जलरोधी प्रदर्शन के लिए स्टेनलेस स्ट...
