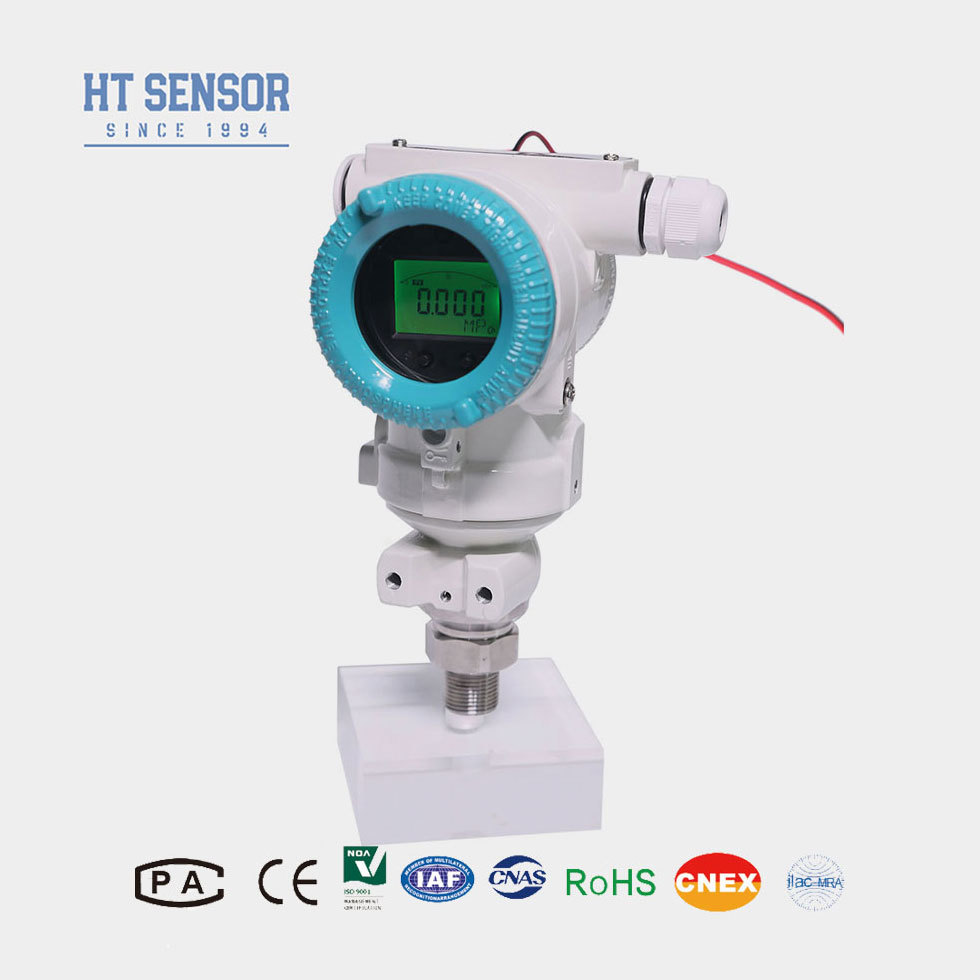

BP93420-III डिजिटल प्रेशर ट्रांसमीटर 0-100MPa IP65
Product Details
| प्रतिरूप संख्या।: | BP93420-III | मापक माध्यम: | तरल |
|---|---|---|---|
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kpa...0kpa ~10kpa...100MPa |
| आईपी रेटिंग: | IP65 | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| आवास सामग्री: | 316L | आवृत्ति प्रतिक्रिया: | 2.4 किलोहर्ट्ज़ |
| वज़न: | ~1.2 किलोग्राम | अधिभार: | रेटेड रेंज के 1.5 बार |
| सटीकता @ 25ºC: | ± 0.25% (विशिष्ट)% 0.5% (अधिकतम) | दीर्घकालिक स्थिरता: | ± 0.1%एफएस/वर्ष (विशिष्ट) ± 0.2%एफएस/वर्ष (अधिकतम) |
| परिचालन तापमान: | -20 ~ C ~ 80ºC | भंडारण तापमान: | -40ºC ~ 120ºC |
| इन्सुलेशन प्रतिरोध: | 100 मीटर 100VDC | ||
| प्रमुखता देना |
डिजिटल प्रेशर ट्रांसमीटर 0-100MPa,औद्योगिक दबाव सेंसर IP65,गारंटी के साथ दबाव ट्रांसमीटर |
||
Product Description
BP93420III प्रेशर ट्रांसमीटर सिग्नल माप के लिए HT श्रृंखला सिलिकॉन पीजोरेसिस्टिव आइसोलेशन ऑयल-फिल्ड कोर तकनीक का उपयोग करता है। सिग्नल प्रोसेसिंग सर्किट सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करता है। घटकों की कठोर परीक्षण और एजिंग स्क्रीनिंग मजबूत एंटी-इंटरफेरेंस क्षमता के साथ स्थिर, विश्वसनीय प्रदर्शन सुनिश्चित करती है।
- कई प्रेशर इंटरफेस विकल्पों और IP65 सुरक्षा के साथ विस्तृत माप रेंज
- डिस्प्ले क्षमता के साथ एडजस्टेबल आउटपुट सिग्नल
- शून्य बिंदु और पूर्ण पैमाने पर समायोजन
- उच्च-सटीक डिफ्यूज्ड सिलिकॉन पीजोरेसिस्टिव प्रेशर सेंसर कोर
- 316L स्टेनलेस स्टील सिस्टम में गैर-संक्षारक गैसों और तरल पदार्थों का मापन
- पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और हाइड्रोलॉजिकल उद्योग
- कठोर बाहरी औद्योगिक वातावरण में दबाव माप
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
| पैरामीटर | विशिष्टता |
|---|---|
| माप रेंज | -100kPa...0kPa ~10kPa...100MPa |
| प्रेशर टाइप | गेज प्रेशर, एब्सोल्यूट प्रेशर, सील्ड प्रेशर |
| ओवरलोड | ≤ रेटेड रेंज का 1.5 गुना |
| 25ºC पर सटीकता | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| दोहराव | ≤±0.1%FS |
| हिस्टैरिसीस | ≤±0.1%FS |
| दीर्घकालिक स्थिरता | ±0.1%F.S/वर्ष(विशिष्ट) ±0.2%F.S/वर्ष(अधिकतम) |
| शून्य बिंदु तापमान बहाव | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| पूर्ण पैमाने पर तापमान बहाव | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70ºC(≤10mpa, अनुकूलन योग्य) |
| ऑपरेटिंग तापमान | -20ºC~80ºC |
| भंडारण तापमान | -40ºC~120ºC |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | कास्ट एल्यूमीनियम |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-प्रूफ रेटिंग | Ex db IIC T6 Gb |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वज़न | ~1.2kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
- उत्पाद संपर्क भागों के साथ मध्यम संगतता सुनिश्चित करें
- विस्फोट-प्रूफ मॉडल में डिजिटल डिस्प्ले हेड शामिल नहीं हैं
- LCD/LED डिस्प्ले वाले ट्रांसमीटरों को ≥20VDC बिजली आपूर्ति की आवश्यकता होती है
- बिजली संरक्षण उपकरणों को स्थापित करें और उचित ग्राउंडिंग सुनिश्चित करें
- -20ºC से कम तापमान के लिए, EPDM ओ-रिंग सील निर्दिष्ट करें
- डिफ़ॉल्ट केबल लंबाई: 1.5 मीटर (पॉलीइथिलीन सामग्री)
- आदेशों में विशेष आवश्यकताओं (कंपन, EMI/RFI, आदि) निर्दिष्ट करें
| कोड | रूपरेखा निर्माण |
|---|---|
| IB | सामान्य प्रेशर ट्रांसमीटर |
| IX | डिस्प्ले प्रेशर ट्रांसमीटर |
| IE | शॉक-प्रतिरोधी एविएशन प्रेशर ट्रांसमीटर |
| IIC/III | औद्योगिक सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर |
| IF | नमी-प्रूफ प्रेशर ट्रांसमीटर |
| IIE/IIIE | सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर |
| IN | एयर कंडीशनिंग समर्पित प्रेशर ट्रांसमीटर |
| IC | उच्च तापमान प्रेशर ट्रांसमीटर |
| IQ/IQT | बड़ा डायाफ्राम/उच्च तापमान प्रेशर ट्रांसमीटर |
माप रेंज: -100kPa...0kPa ~ 35kPa...3.5MPa (0-X)Kpa या MPa (X वास्तविक माप रेंज को इंगित करता है)
| कोड | बिजली की आपूर्ति |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | अन्य |
| कोड | आउटपुट सिग्नल |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| कोड | प्रेशर कनेक्शन |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | अन्य |
| कोड | विद्युत कनेक्शन |
|---|---|
| B1 | हिर्शमैन |
| B2 | PG7 प्लग |
| B3 | सीलबंद केबल आउटपुट |
| B4 | 2088 औद्योगिक आवरण |
| B5 | डिस्प्ले के साथ 2088 औद्योगिक आवरण |
| B6 | अन्य |
| कोड | प्रेशर टाइप |
|---|---|
| G | गेज प्रेशर |
| A | एब्सोल्यूट प्रेशर |
| S | सील्ड रेफरेंस प्रेशर |
