G1 फ्लश डायफ्राम दबाव ट्रांसड्यूसर सिलिकॉन डायफ्राम दबाव सेंसर
उत्पाद विवरण
| प्रतिरूप संख्या।: | BPHT241 | स्वनिर्धारित: | स्वनिर्धारित |
|---|---|---|---|
| संरक्षण रेटिंग: | IP65 | वज़न: | ~0.3kg |
| आवास सामग्री: | 316L या 304SS | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग | विनिर्देश: | सिलिकॉन दबाव सेंसर |
| मूल: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर | मापक माध्यम: | हवा और तरल |
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kpa ... 0kpa ~ 35kpa ... 20mpa |
| धागा: | g1 | ||
| प्रमुखता देना |
flush diaphragm pressure transducer,silicon diaphragm pressure sensor,G1 pressure sensor with warranty |
||
उत्पाद वर्णन

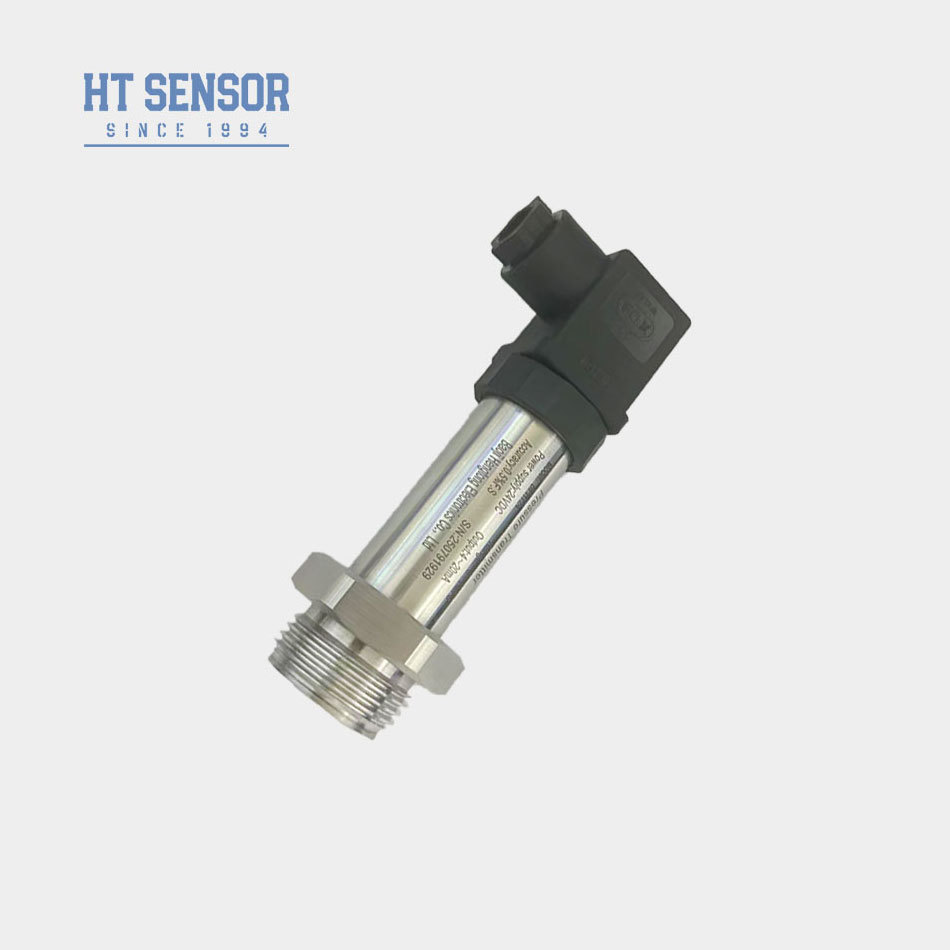

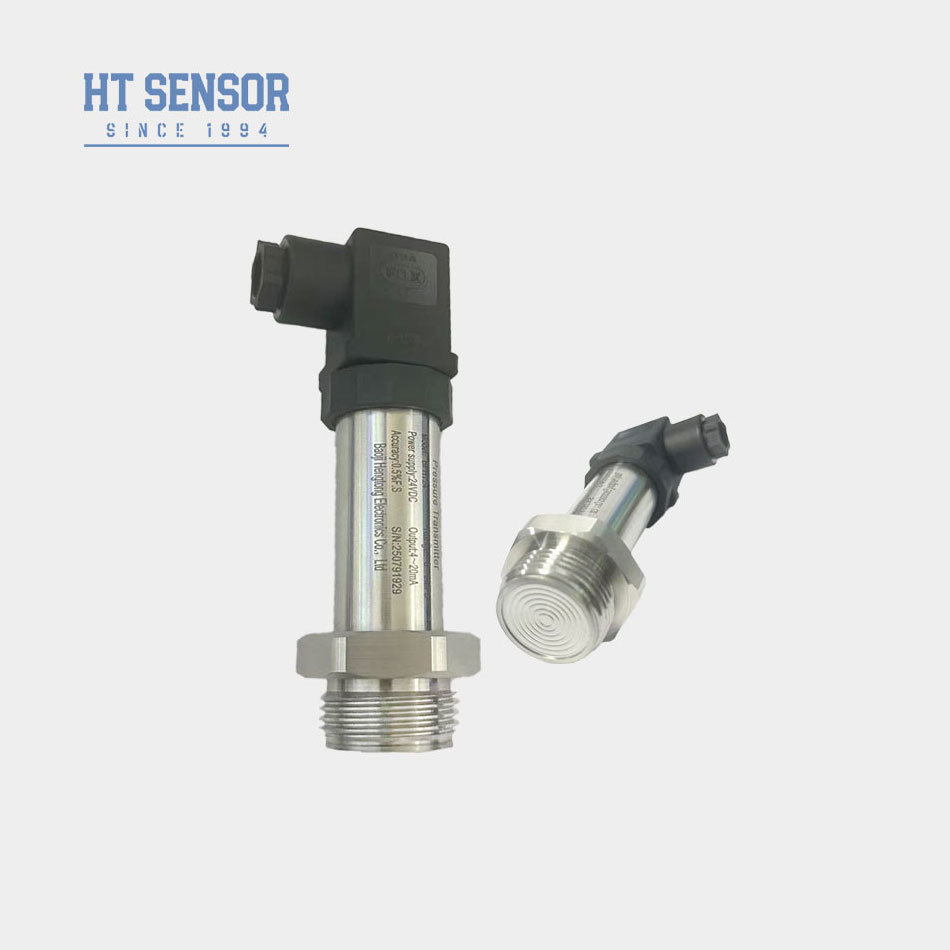

BPHT241 फ्लश डायाफ्राम प्रेशर ट्रांसमीटर
परिचय:
BPHT241 फ्लश डायाफ्राम प्रेशर ट्रांसमीटर सिग्नल मापने वाले तत्व के रूप में HT श्रृंखला बड़े फ्लश डायाफ्राम सिलिकॉन प्रेशर-रेसिस्टेंस आइसोलेशन ऑयल-फिल्ड कोर का उपयोग करता है। सिग्नल प्रोसेसिंग सर्किट एक स्टेनलेस स्टील हाउसिंग के अंदर स्थित है, जो सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित करता है। यह प्रेशर ट्रांसमीटर मुख्य रूप से उन जगहों पर उपयोग किया जाता है जहां उच्च स्वच्छता स्थितियों की आवश्यकता होती है, जो स्वच्छ वातावरण में विश्वसनीय और सटीक दबाव माप सुनिश्चित करता है।
उत्पाद विशेषताएं:
1. G1 प्रेशर इंटरफेस
2. माध्यम के पैमाने को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया
3. पूरी तरह से स्टेनलेस स्टील संरचना के साथ उच्च सटीकता
4. साफ करने में आसान।
अनुप्रयोग:
1. 316L के साथ गैर-संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
2. पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श
3. समुद्री और विमानन उद्योगों में उपयोग किया जाता है
4. चिकित्सा, बायोफार्मास्युटिकल और खाद्य स्वच्छता उद्योगों में उपयोग के लिए उपयुक्त. प्रदर्शन पैरामीटर
| मापन रेंज | |
| 0~35Kpa…~20MPa | प्रेशर टाइप |
| गेज प्रेशर, एब्सोल्यूट प्रेशर, सीलबंद प्रेशर | ओवरलोड |
| ≤ रेटेड रेंज का 1.5 गुना | सटीकता @ 25ºC |
| ±0.25% (विशिष्ट) ±0.5% (अधिकतम) | दोहराव |
| 0.1%FS | दीर्घकालिक स्थिरता |
| 0.1%FS | दीर्घकालिक स्थिरता |
| ±0.1%F.S/वर्ष(विशिष्ट) ±0.2%F.S/वर्ष(अधिकतम) | शून्य बिंदु तापमान बहाव |
| ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) | आवृत्ति प्रतिक्रिया |
| ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) | आवृत्ति प्रतिक्रिया |
| 2.4Khz | मुआवजा तापमान |
| -20-70ºC(≤10mpa, अनुकूलन योग्य) | ऑपरेटिंग तापमान |
| -20ºC~80ºC | भंडारण तापमान |
| -40ºC~120ºC | कंपन |
| 10g,55Hz ~ 2kHz | आवास सामग्री |
| 304,316L | डायाफ्राम सामग्री |
| 316L | इन्सुलेशन प्रतिरोध |
| 100MΩ 100VDC | विस्फोट-प्रूफ रेटिंग |
| Ex | db IIC T6 Gb सुरक्षा रेटिंग |
| IP65 | ओ-रिंग सील |
| फ्लोरो रबर | वज़न |
| ~0.25kg | आउटपुट सिग्नल |
| आपूर्ति वोल्टेज | आउटपुट प्रकार | 4~20mA |
| 12~30VDC | 2/3/4 तार | 0~10/20mA |
| 3 तार | 0/1~5V |
|
| 0/1~10V | ||
| 0.5~4.5V | ||
| 5VDC | RS485 संचार प्रोटोकॉल | |
| 3.6~30V / बैटरी | 4 तार | चयन उदाहरण |
| आदेश देने के सुझाव |
| 1. उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है। |
2. ऑर्डर देते समय, कृपया ध्यान दें कि विस्फोट-प्रूफ प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3. एलसीडी या एलईडी डिस्प्ले हेड वाले ट्रांसमीटर का ऑर्डर देते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20VDC से कम नहीं होनी चाहिए।
4. उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, यह अनुशंसा की जाती है कि उपयोगकर्ता साइट पर बिजली संरक्षण उपकरणों को स्थापित करें और यह सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंडेड हैं।
5. फ्लोरो रबर ओ-रिंग का रेटेड कार्य तापमान रेंज -20ºC से 250ºC है। जब उत्पाद का ऑपरेटिंग तापमान -20ºC से कम हो, तो EPDM ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, जो तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो इसे पॉलीइथिलीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो कृपया इसे ऑर्डर में निर्दिष्ट करें।
7. मजबूत कंपन, तात्कालिक प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप जैसी विशेष आवश्यकताओं के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें ऑर्डर में निर्दिष्ट करें।
