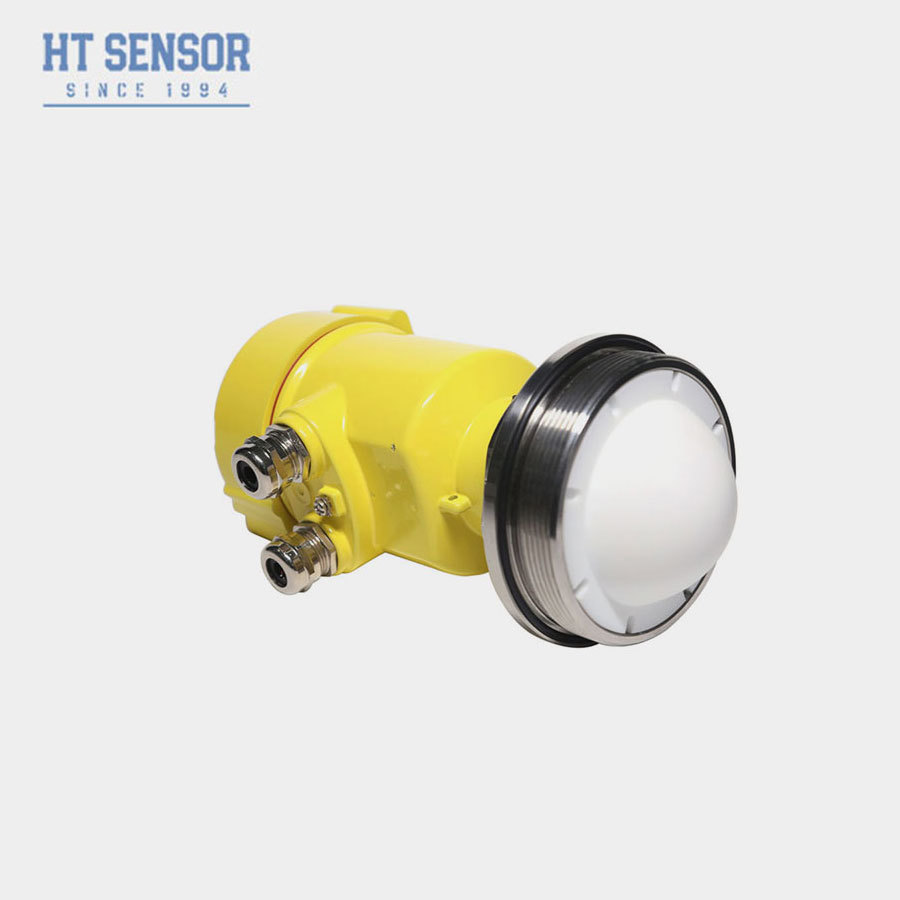

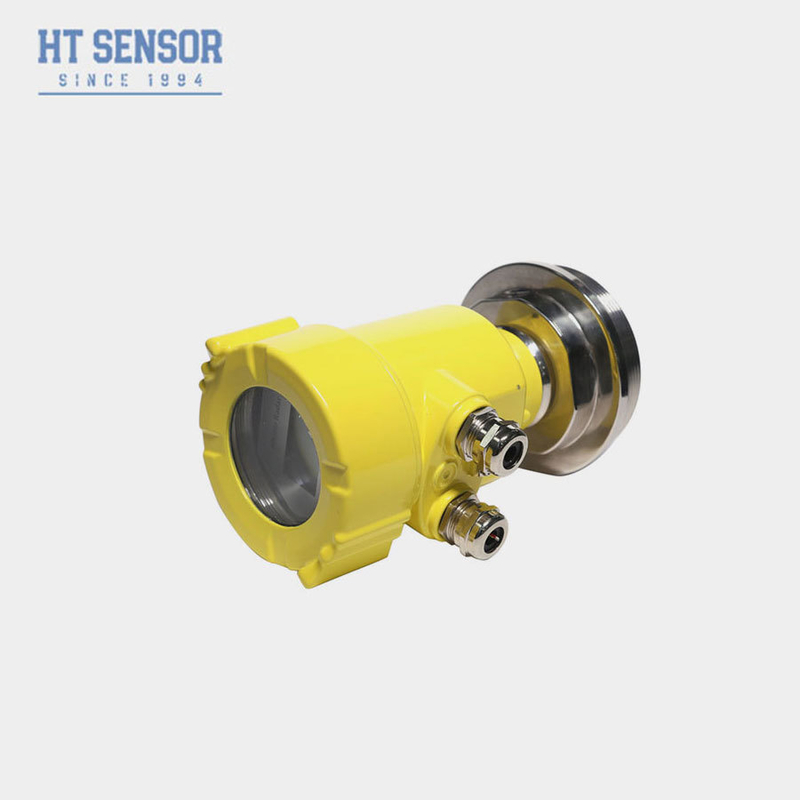

औद्योगिक अनुप्रयोगों के लिए 120 मीटर अधिकतम सीमा के साथ उच्च सटीक रडार स्तर मीटर

80G रडार स्तर मीटर

उत्पादन में शामिल हैंः

76-81GHz फ्रीक्वेंसी मॉड्यूलेटेड कंटीन्यूअस वेव (FMCW) रडार उत्पाद चार-वायर और दो-वायर दोनों अनुप्रयोगों का समर्थन करते हैं। कई मॉडलों के साथ अधिकतम रेंज 120 मीटर तक पहुंच सकती है,और अंधा धब्बा 10 सेमी छोटा हैइसकी उच्च परिचालन आवृत्ति और कम तरंग दैर्ध्य के कारण यह ठोस अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है।यह उच्च धूल और कठोर तापमान के वातावरण में अनूठे फायदे प्रदान करता है (+200°C तक)यह उपकरण फ्लैंज या थ्रेड वाले माउंटिंग विकल्प प्रदान करता है, जिससे स्थापना सरल और सुविधाजनक हो जाती है।

लाभ:

स्वयं विकसित सीएमओएस मिलीमीटर तरंग आरएफ चिप के आधार पर, एक अधिक कॉम्पैक्ट आरएफ वास्तुकला, उच्च एसएनआर और छोटे अंधे क्षेत्र को महसूस किया जाता है।

5GHz कार्य बैंडविड्थ उत्पाद को उच्च माप संकल्प और माप सटीकता प्रदान करती है।

सबसे संकीर्ण एंटेना बीम कोण 3° है, स्थापना वातावरण में हस्तक्षेप का साधन पर कम प्रभाव पड़ता है, और स्थापना अधिक सुविधाजनक है।

छोटी तरंग दैर्ध्य की ठोस सतह पर बेहतर प्रतिबिंब विशेषताएं होती हैं, इसलिए इसे लक्ष्यीकरण के लिए एक विशेष सार्वभौमिक फ्लैंज का उपयोग करने की आवश्यकता नहीं होती है।

फील्ड कर्मियों के रखरखाव कार्य को सुविधाजनक बनाने के लिए मोबाइल फोन ब्लूटूथ डिबगिंग का समर्थन करता है।

तकनीकी:

स्थापनाः

स्थापना में दो बिंदुओं पर ध्यान दिया जाना चाहिए: लक्ष्य सामग्री स्तर पर लक्ष्य और सामग्री स्तर की ऊर्ध्वाधर घटना सुनिश्चित करने का प्रयास करें; झूठी गूंज से बचें।निम्नलिखित विशिष्ट कार्य परिस्थितियों को देखें.

यह सुनिश्चित करें कि बीम के दायरे में कोई बाधा न हो, जैसे सीढ़ी और सीढ़ी।

उपकरण की स्थापना की स्थिति का आरेख

उपकरण को कंटेनर की दीवार से कम से कम 20 सेमी दूर स्थापित किया जाना चाहिए, अन्यथा यह गलत रीडिंग उत्पन्न करने की संभावना है

कंटेनर की दीवार से कम से कम 20 सेमी स्थापित करें

उपकरण की स्थापना सुनिश्चित करना चाहिए कि एंटीना बीम फ़ीड पोर्ट से बचता है, जैसा कि चित्र में दिखाया गया है

एंटेना बीम फ़ीड पोर्ट से बचता है

शंक्वाकार कंटेनर यह सुनिश्चित करना चाहिए कि बीम सीधे टैंक के नीचे की ओर निर्देशित किया जाता है, अन्यथा टैंक के नीचे माप के परिणाम गलत हो सकते हैं

शंक्वाकार टैंक यह सुनिश्चित करना चाहिए कि बीम सीधे टैंक के नीचे की ओर निर्देशित किया जाता है

उत्पाद के तार

एकल-कक्ष आवास और 24 वीडीसी बिजली आपूर्ति के साथ दो-वायर उत्पादों का वायरिंग आरेख

दो तारों वाले उत्पादों की योजनाबद्ध आरेख

24 वीडीसी बिजली की आपूर्ति (4-20 एमए) के साथ एकल-कक्ष आवास के वायरिंग आरेख चार तार उत्पाद

चार तार प्रणाली के आवेदन में, 24v बिजली की आपूर्ति टर्मिनल के अलावा, 4-20mA एनालॉग एक अलग दो टर्मिनल है

24 वीडीसी पावर सप्लाई (आरएस485) और चार तारों वाले उत्पादों के साथ एकल-कक्ष आवास का वायरिंग आरेख

चार तार प्रणाली के आवेदन में, 24v बिजली की आपूर्ति टर्मिनल के अलावा, RS485 एनालॉग एक अलग दो टर्मिनल है

220V AC बिजली की आपूर्ति (4-20mA) और चार-वायर उत्पादों के साथ दो-कक्ष खोल का वायरिंग आरेख

चार तार प्रणाली के आवेदन में, जब 4-20mA आउटपुट नहीं है, 3 और 4 शॉर्टकट कर रहे हैं
