| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | HT19-4-20 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD13-26PCS |
| पैकेजिंग विवरण: | कार्टून |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 पीसी/माह |
| उत्पत्ति: | बाओजी, चीन | धागा प्रकार: | OEM अनुकूलित |
|---|---|---|---|
| रेंज: | 0-10kpa~60mpa | मुआवजा तापमान: | -10 ~ 70 ℃ |
| शक्ति: | 5Vdc / 12-32Vdc | आउटपुट: | 0.5-4.5 वीडीसी /4-20 एमए /0-10 वीडीसी आदि |
| विनिर्देश: | 19 मिमी या ओईएम | स्थिरता: | ±0.1% एफ.एस./वर्ष |
| एचएस कोड: | 9026209090 | सटीक: | 0.5% |
| प्रमुखता देना: | 19mm mini 4-20mA pressure sensor,silicon pressure sensor for OEM,4-20mA output pressure transmitter |
||

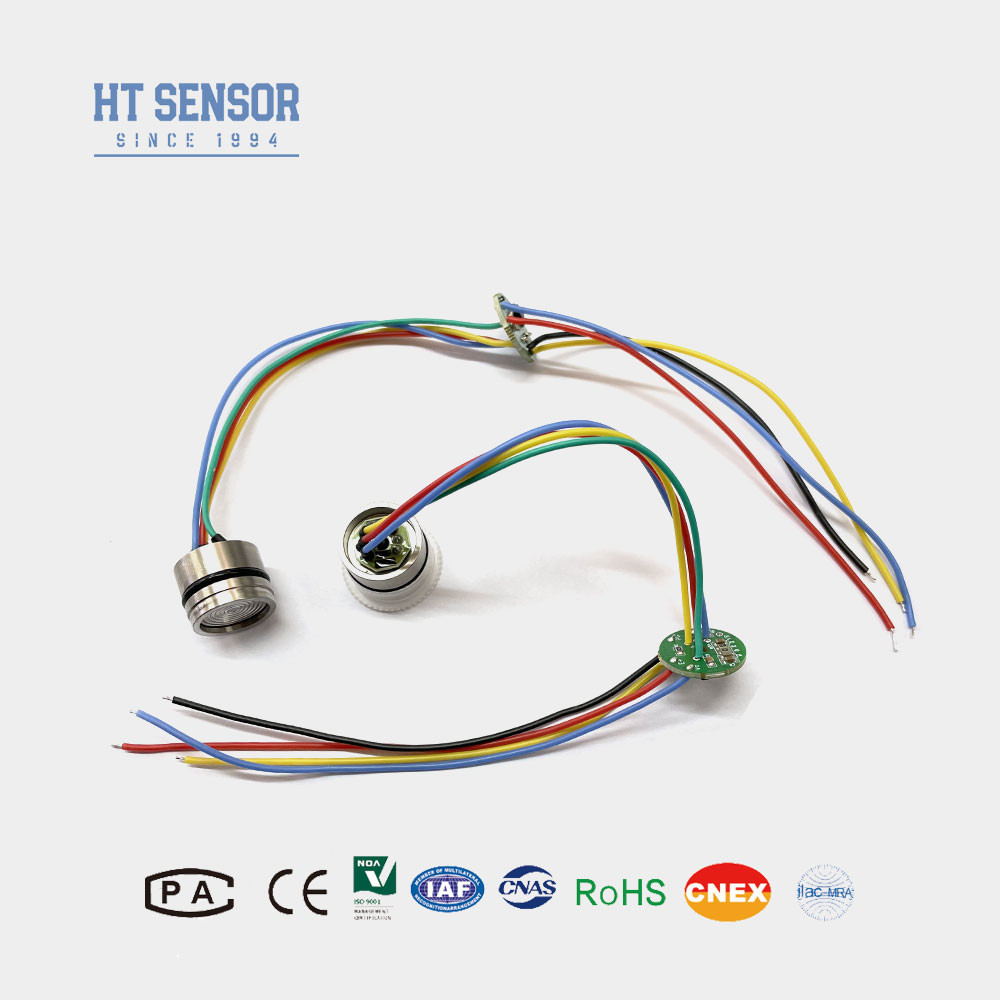

19 मिमी मिनी 4-20mA आउटपुट सिलिकॉन दबाव सेंसर OEM ट्रांसमीटर के लिए

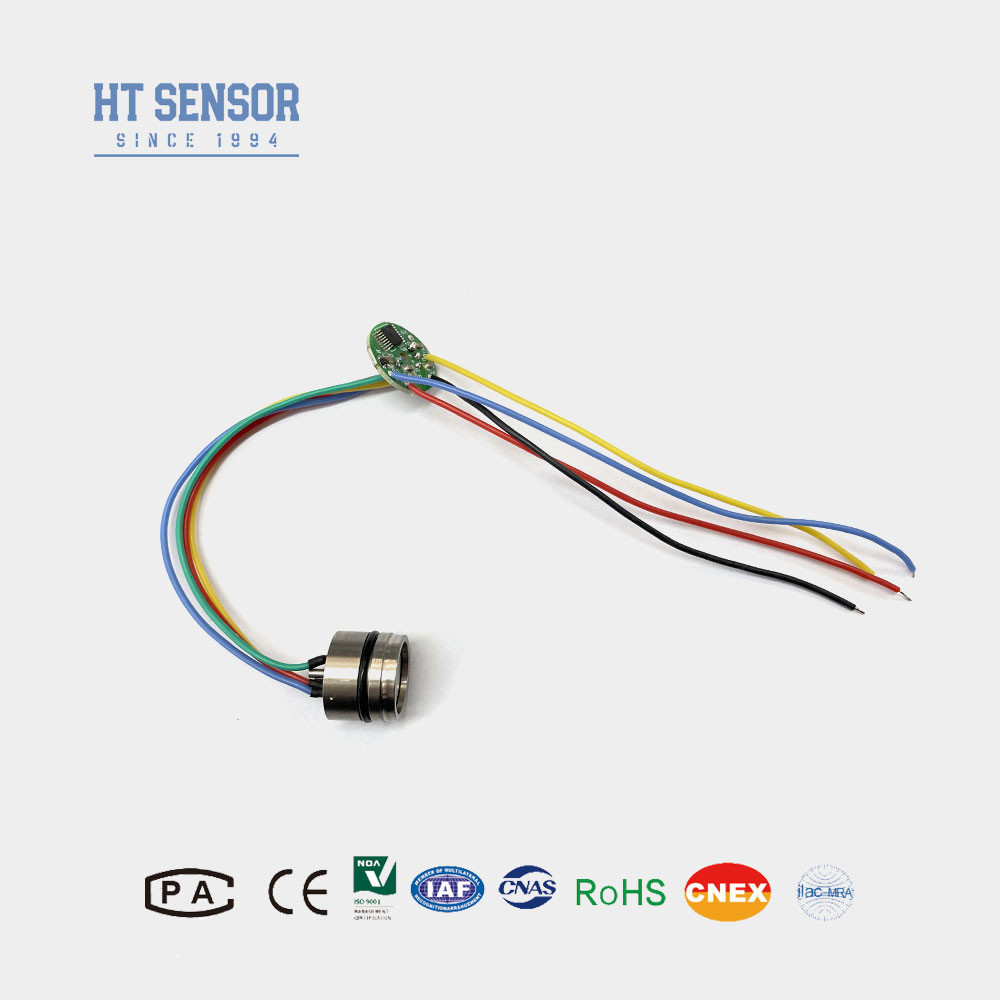

HT19-4-20 दबाव सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT19-4-20 सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर
HT19-4-20 एक उच्च स्थिरता वाले पिज़ोरेसिटिव दबाव सेंसर है जिसमें एक सटीक फैला हुआ सिलिकॉन सेंसर तत्व है।यह एक सिलिकॉन डायफ्राम के माध्यम से बल प्रसारित करके और सिलिकॉन तेल से भरे एक अलगाव डायफ्राम के माध्यम से माध्यम को अलग करके तरल और गैस दबाव को सटीक रूप से मापता है.
एक परिष्कृत एम्पलीफायर सर्किट से लैस, यह एक मानकीकृत0.5·4.5 वीडीसी या 4·20 एमए आउटपुटइसके मजबूत डिजाइन और बहुमुखी प्रतिभा इसे अनुप्रयोगों के लिए आदर्श बनाते हैं जैसे किवायु कंप्रेसर, प्रशीतन प्रणाली और एचवीएसी उपकरण.
प्रमुख विशेषताएं:
सिलिकॉन दबाव सेंसर के अनुप्रयोग:
| प्रदर्शन मापदंड | |
| माप सीमा | -100kPa... 0kPa ️ 10kPa... 100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| प्रदर्शन मापदंड (जारी) | |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| मुआवजा तापमान | 0-70°C ((≤10MPa, अनुकूलन योग्य) |
| परिचालन तापमान | 0°C~70°C |
| भंडारण तापमान | -40°C~120°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| वजन | 30 ग्राम |
सिलिकॉन दबाव सेंसर का निर्माण:
| आउटपुट | शक्ति | आउटपुट |
| 0.5.4.5V 4-20mA | 5वीडीसी / 12-32वीडीसी |
3 तार / 2 तार |
| आदेश देने की युक्तियाँ |
कोर-टू-हाउसिंग फिट
आवश्यक वायुरोधीता बनाए रखने के लिए कोर और ट्रांसमीटर आवास के बीच उचित संरेखण सुनिश्चित करें।
आवास सभा
विधानसभा के दौरान आवास को लंबवत रूप से संरेखित रखें।
क्षतिपूर्ति प्लेट पर जाम या क्षति को रोकने के लिए समान दबाव लागू करें।
सामग्री संगतता
यदि मापा हुआ माध्यम मापने के साधन के साथ असंगत है316L आवास या कोर डायफ्राम, अनुकूलित समाधानों के लिए आदेश देते समय यह निर्दिष्ट करें।
डायफ्राम की सुरक्षा
सेंसर डायफ्राम के विकृति या छिद्रण को रोकने के लिए हाथों या तेज वस्तुओं के संपर्क से बचें।
गेज दबाव कोर वेंटिलेशन
वायुमंडल के लिए दबाव बंदरगाह को खुला रखें।
नकारात्मक दबाव कक्ष में नमी, भाप या संक्षारक माध्यमों को प्रवेश करने से रोकें।
पिन लीड संशोधन
संदर्भित करेंवास्तविक कोर लेबलअगर पिन के तारों को बदल दिया जाता है तो सही वायरिंग के लिए।
