पेट्रोलियम रसायन धातु विज्ञान बिजली और हाइड्रोलॉजी अनुप्रयोगों के लिए HT26V सिलिकॉन दबाव सेंसर
Product Details
| सामग्री: | 316एल | न्यूनतम सीमा: | 10kPa |
|---|---|---|---|
| मैक्स रेंज: | 40 एमपीए | आपूर्ति: | 1.5mA |
| आउटपुट: | 100एमवी+2एमवी | चयन: | चार रंगों का सिलिकॉन तार या सोने की चादर वाला पिन |
| मॉडल: | HT26V | तेल: | प्रसार सिलिकॉन |
| शक्ति: | 10 वीडीसी | ||
| प्रमुखता देना |
जल विज्ञान सिलिकॉन दबाव सेंसर,धातु विज्ञान सिलिकॉन दबाव सेंसर,पेट्रोलियम रसायन सिलिकॉन दबाव सेंसर |
||
Product Description

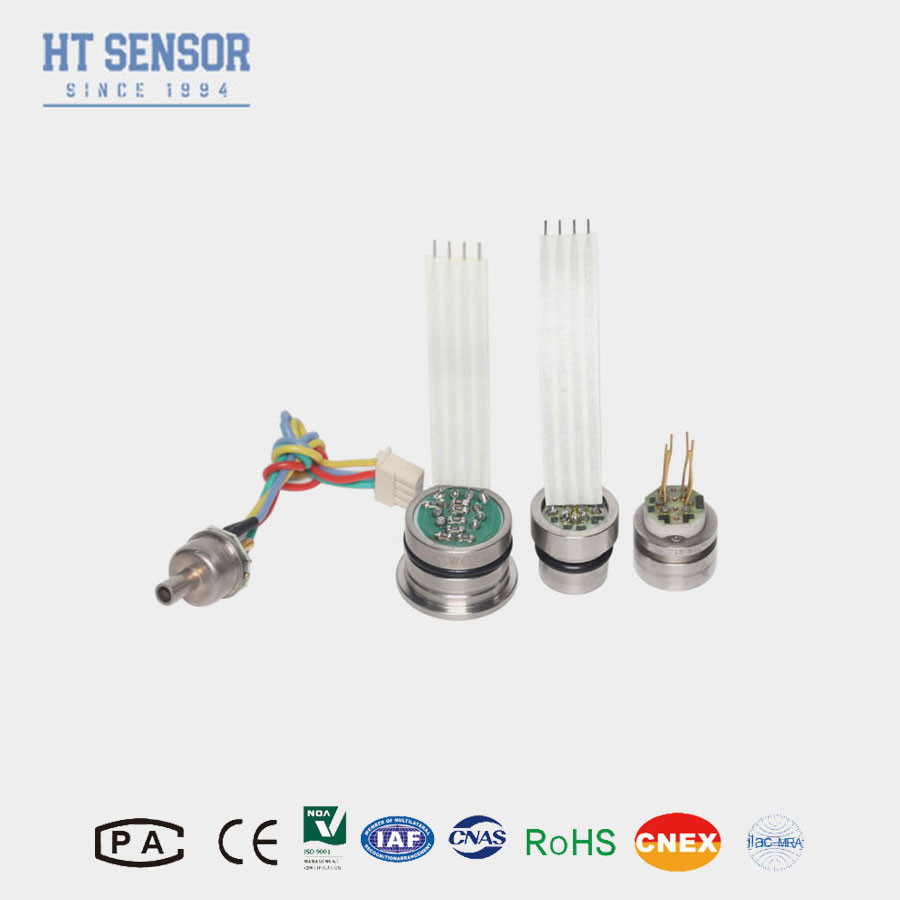

HT26V डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर Piezoresistive दबाव सेंसर
सिलिकॉन दबाव सेंसर का परिचय:
HT26V एक उच्च संवेदनशीलता वाले पिज़ोरेसिटिव सिलिकॉन चिप है जो दबाव-संवेदन तत्व के रूप में निर्मित है। दबाव एक तेल भरने के माध्यम से प्रेषित किया जाता है।अपस्ट्रीम अलग ढाल पूरी तरह से मापा जा रहा है माध्यम से दबाव चिप अलग करता है. यह स्थापित करने के लिए आसान है.
निरंतर वोल्टेज 10V बिजली की आपूर्ति, 100mv उत्पादन, व्यापक तापमान मुआवजा, लेजर प्रतिरोध समायोजन, अच्छी स्थिरता, उच्च विश्वसनीयता
उत्पाद की विशेषताएंसिलिकॉन दबाव सेंसर:
1उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील के आवास का उपयोग करना
2उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
3. 7 मिमी की ऊंचाई, अनुकूलन योग्य
आवेदनसिलिकॉन दबाव सेंसर का:
1. 316L स्टेनलेस स्टील संगतता के साथ गैर संक्षारक गैस और तरल दबाव मापने के लिए उपयुक्त
2पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू
3समुद्री और विमानन उद्योगों में प्रयुक्त
4.हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
सिलिकॉन दबाव सेंसर के विद्युत डेटा
आपूर्ति:10VDC इनपुट प्रतिबाधा:3KΩ~6KΩ
आउटपुट प्रतिबाधाः2.5KΩ~6KΩ इन्सुलेशन प्रतिरोधः≥100MΩ/50VDC
इन्सुलेशन वोल्टेजः 500VAC आवास और विद्युत कनेक्शन के बीच क्षति का कारण नहीं होगा
मध्यम संगतः 316L स्टेनलेस स्टील के साथ तरल, गैस संगत
सिलिकॉन दबाव सेंसर का प्रदर्शन विनिर्देश
| प्रदर्शन पैरामीटरः | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS | |||||
| प्रकार | अधिकतम | इकाई | ||||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±25 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | ०५० | °C | |||
| ≥35kPa | 0 ¢ 70 | °C | ||||
| परिचालन तापमान | -20 ¢80 | °C | ||||
| भंडारण तापमान | -40 ₹125 | °C | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वजन | 25 ग्राम | |||||
| मापदंडों का परीक्षण निम्नलिखित परिस्थितियों में किया जाता हैः 10V का निरंतर वोल्टेज और 25°C का परिवेश तापमान | ||||||
